行星齿轮减速传动机构三维结构

　　这套行星齿轮传动结构在三维环境中完整呈现了同轴减速单元的核心组成，包含太阳轮、行星轮、内齿圈、行星架、输入输出轴以及配套轴承与连接部位。整体采用轴线重合的布置方式，动力从中心太阳轮输入后，经多个均布行星轮分流，再由行星架汇总输出，内齿圈作为固定或约束构件参与啮合，从而在较小径向空间内实现较大减速比。

　　从实际设备用途看，这类结构常见于需要紧凑减速、平稳承载和较高扭矩密度的场合，例如伺服驱动末端、小型输送装置、回转执行机构、阀门驱动单元以及自动化设备中的动力转换环节。与普通平行轴齿轮组相比，行星传动把载荷分配到数个行星轮上，单齿受力更低，啮合接触点增多，运行时冲击和噪声相对可控，同时输入轴与输出轴保持同心，便于在狭长安装空间内布置。

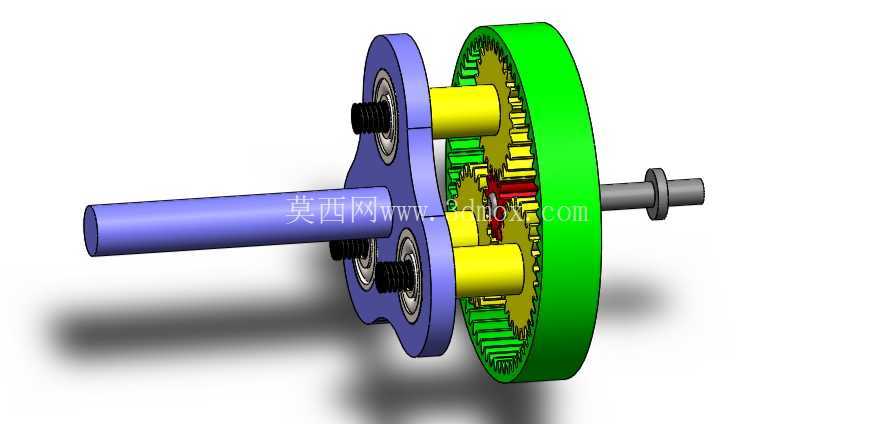

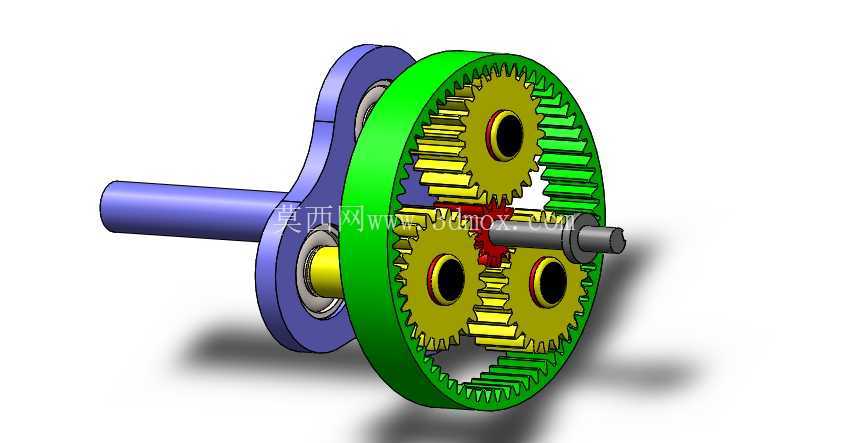

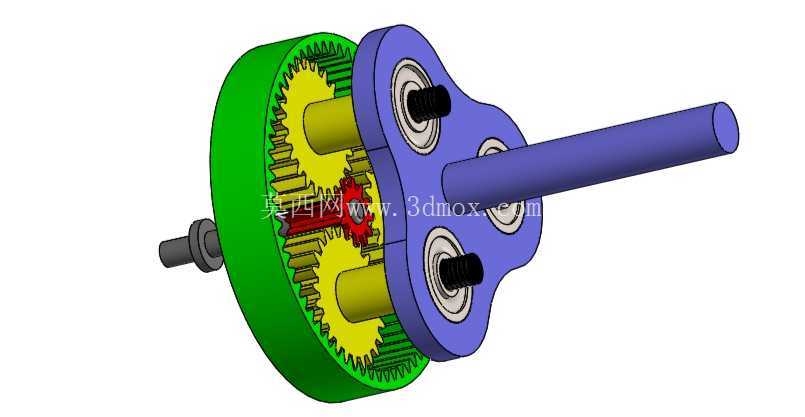

　　建模时先确定齿数、模数、压力角和齿宽等基础参数，再围绕中心轴线建立太阳轮与内齿圈的配合关系。行星轮并非随意摆放，而是按照行星传动的装配条件进行周向均布，保证各轮齿同时进入正确啮合位置。图中可见三只行星轮围绕太阳轮布置，外侧由绿色内齿圈包容，紫色行星架承担行星轮轴的定位和扭矩传递。红色小件位于中心啮合区域，用于体现行星轮之间或中心部位的装配关系，使整套机构在视觉上能够清楚区分动力传递路径。

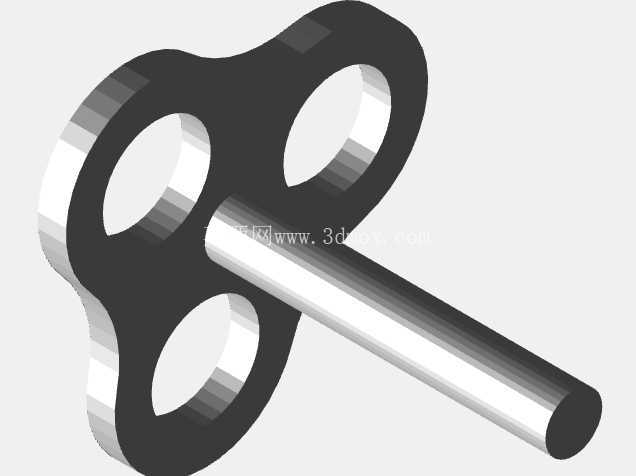

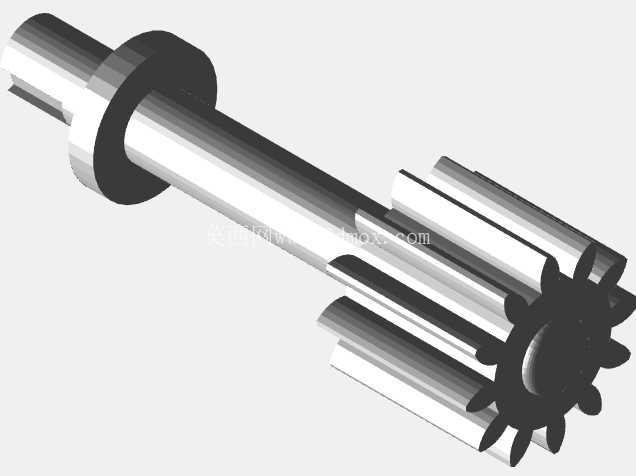

　　结构设计的重点不只是齿形外观，还包括各构件之间的运动边界。太阳轮与输入轴连接，行星轮通过销轴或轴承安装在行星架上，内齿圈外缘可作为固定壳体的配合面。行星架一端延伸出输出轴颈，另一端设置支撑盘，形成双侧或近似双侧支撑，以降低行星轮轴受载后的偏摆。轴端台阶、轴承安装位、挡圈槽和紧固件位置都需要在模型中预留，否则三维装配虽然外观完整，进入工程细化时仍会出现干涉或装配困难。

　　外形尺寸方面，该机构的最大径向轮廓由内齿圈外径决定，轴向长度则受齿宽、行星架厚度、轴承宽度和轴伸长度共同影响。由于内齿圈同时承担啮合和壳体定位功能，其外圈直径、止口尺寸和连接孔位会直接影响与外部箱体的安装边界。输入轴与输出轴同轴布置，轴伸直径、键槽或锁紧结构需要按照传递扭矩校核；若用于轻载伺服场景，轴端可采用夹紧环或销钉连接，若用于阀门驱动或低速大扭矩场合，则应关注轴肩强度和轴承承载能力。

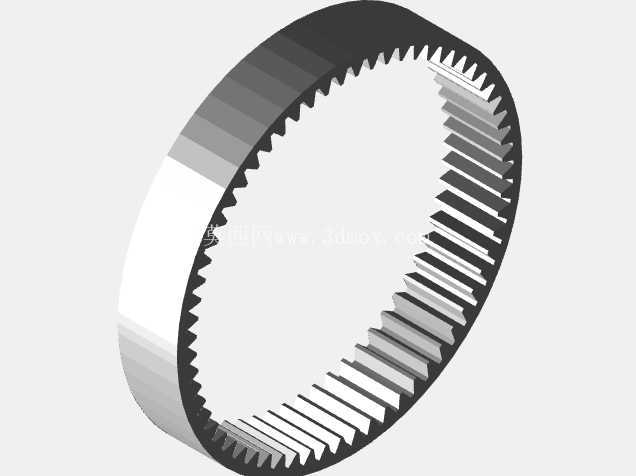

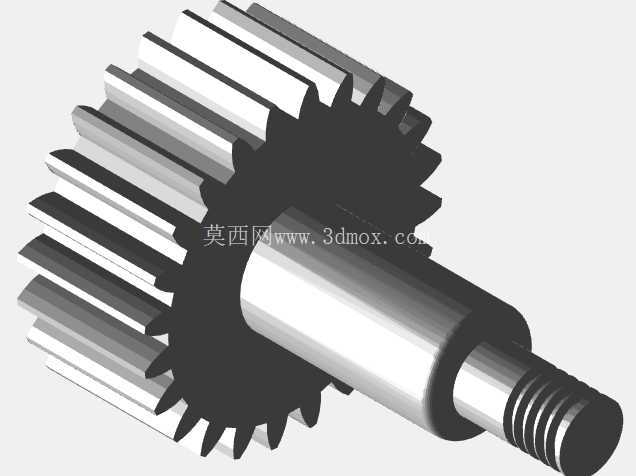

　　从啮合思路看，太阳轮外齿与行星轮外齿啮合，行星轮再与内齿圈啮合，动力在封闭齿圈内完成分流与合流。设计时需要控制齿顶间隙、侧隙和行星轮销孔位置度，避免转动中出现齿顶顶撞或卡滞。内齿圈的齿向、行星架销孔的同轴度以及太阳轮的浮动量，都会影响载荷是否均匀分配。对于要求较高的传动单元，太阳轮可设计成轻微浮动结构，让各行星轮在受载后自动均衡载荷；对于成本敏感、载荷平稳的装置，则可采用固定轴位和较宽松侧隙。

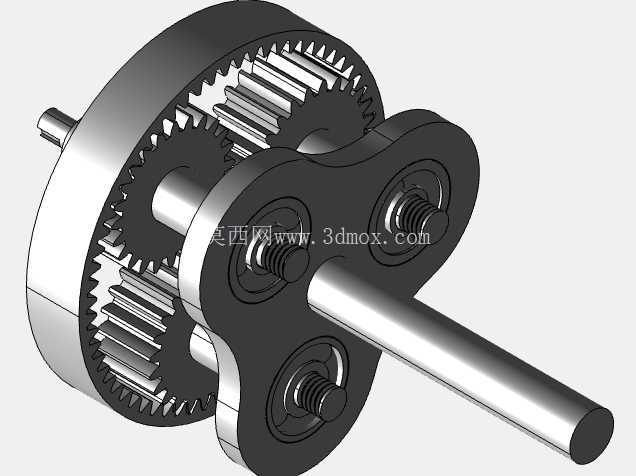

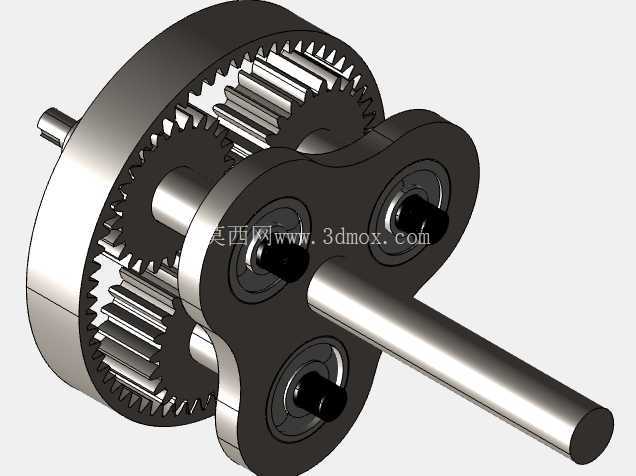

　　三维模型把不同零件以颜色区分，绿色内齿圈、黄色齿轮副、紫色行星架和金属色轴件能够帮助设计者快速识别装配层次。剖切或爆炸检查时，应重点确认行星轮端面与行星架侧板之间的间隙、齿圈与支架止口的配合长度、轴肩与轴承内圈的贴合面，以及螺栓或销轴装入后是否存在工具空间不足。外形上看似简单的同轴结构，实际对孔系位置、齿圈圆度和架体刚度要求较高。

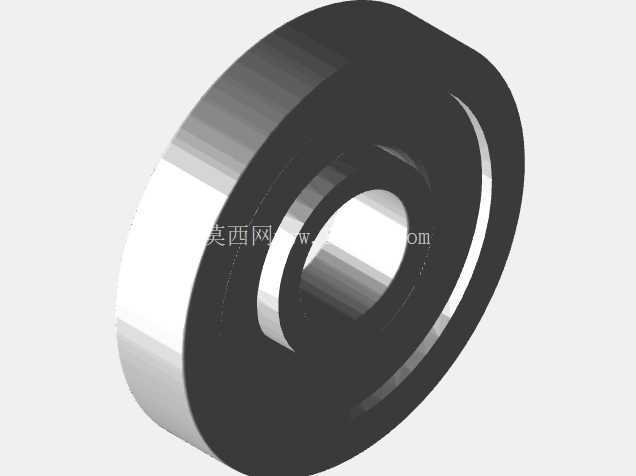

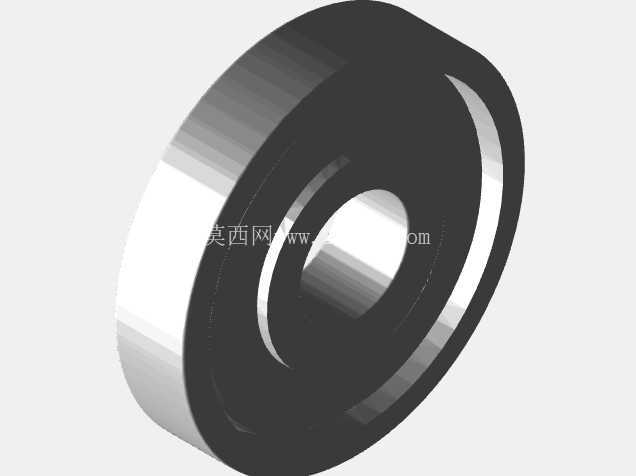

　　在工程应用中，这类行星机构还需要考虑润滑与密封。齿轮啮合区若采用脂润滑，应在齿圈和架体之间留出适量储脂空间；若采用油润滑，则需考虑油位、回油和密封件位置。轴承布置不能只满足装配，还要承受输出端径向力和可能存在的轴向力。对于阀门驱动等低速场景，传动效率、反向自锁趋势和手动操作空间也会影响结构取舍；对于自动化输送场景，则更关注回程间隙、启动惯量和响应一致性。

　　整体来看，该模型适合作为行星减速原理验证、结构教学、设备方案选型和详细设计参考。它把齿轮啮合、轴系支撑、机架连接和安装边界集中在一个紧凑单元内，能够直观展示同轴减速机构如何在有限体积内完成扭矩放大与转速降低。
