FRC赛事齿轮驱动回转炮塔机构

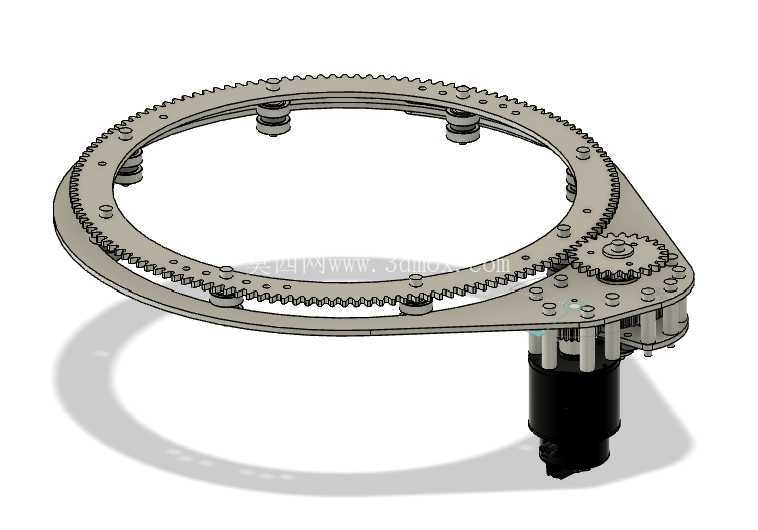

　　这套回转炮塔机构面向青少年机器人对抗赛事的攻防作业需求开发，核心承载转盘采用大直径内齿圈布局，整套传动链围绕低背隙、高响应、快拆装的赛场使用逻辑搭建，实际落地时可直接搭载投射、夹持、采集类末端执行器，在高速对抗的赛场环境中完成360度全向目标追踪与作业姿态调整。

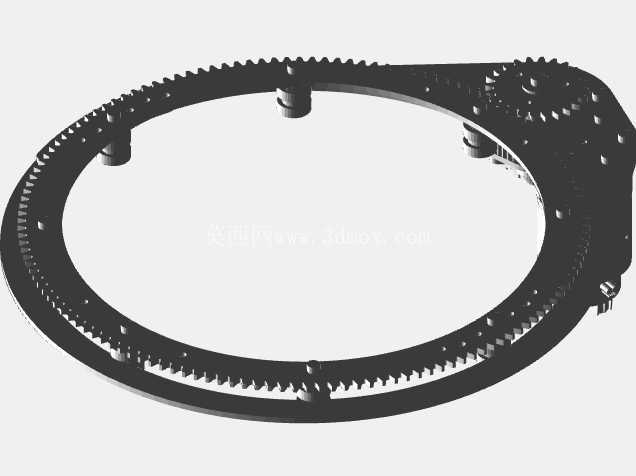

　　从实际赛场使用场景来看，这类回转机构需要在机器人整机有限的顶部安装空间内，承载数公斤级的作业末端，同时在急停、急转、碰撞冲击下保持传动定位精度，不会出现齿圈跳齿、回转卡滞的问题。设计阶段没有采用常规工业回转支承的厚重结构，而是用多组均匀分布的限位滚轮夹装大直径齿圈的上下端面与内外侧缘，滚轮采用标准深沟球轴承搭配隔套安装，既约束了齿圈的轴向窜动与径向偏移，又把回转摩擦阻力降到极低，相比成品回转支承，这套方案的整体厚度压缩了近60%，重量控制优势非常明显，完全适配竞赛机器人对自重的严苛限制。

　　传动路径的布置经过多轮迭代优化：驱动端选用大扭矩直流减速电机竖直安装在转盘侧下方，电机输出轴先连接小模数主动齿轮，再通过一组中间过渡惰轮把动力传递到大直径内齿圈的轮齿上，惰轮的存在一方面调整了传动中心距，让电机布局可以避开底盘上方的其他走线与结构件，另一方面也可以通过选配不同齿数的惰轮快速调整总传动比，在炮塔回转速度和输出扭矩之间做灵活匹配。所有齿轮的啮合侧隙都通过腰型安装孔做微调，装配时可以把回程间隙控制在0.1度以内，保证炮塔追踪目标时不会出现换向空程。

　　安装边界层面，整套炮塔的外轮廓最大直径适配常规FRC机器人的顶部框架尺寸，底部安装孔位完全对齐标准铝型材框架的孔距，不需要额外做转接板即可直接固定在机器人上层框架上；齿圈上方的环形安装面预留了密集的通用安装孔，无论是弹射机构、机械爪还是视觉传感器云台，都可以直接用标准紧固件锁附，改装拓展不需要二次加工主转盘。走线环节特意在齿圈中心留出了完整的中空过线区域，末端执行器的气管、电机线、传感器线可以直接从中空区域穿过，避免炮塔连续回转时出现线缆缠绕拉扯的问题，赛场高强度连续作业下也不会出现走线干涉故障。

　　结构细节上，所有板件都采用轻量化板材切割成型，齿圈轮齿做了齿顶倒角处理，装配时不会出现锐边剐蹭，各滚轮的安装座都设计了定位止口，批量装配时不需要反复找正即可保证滚轮和齿圈的贴合间隙；驱动电机的安装座做了局部加强筋，对抗冲击下电机轴不会出现偏移变形。整套机构的设计思路完全围绕赛事场景的快速维护需求展开，所有易损件都是标准件，赛场上出现损坏可以在数分钟内完成更换，不需要复杂的专用工装，同时模块化的布局也方便参赛队伍根据自身的战术需求，在这套回转基座上快速适配不同功能的作业末端，兼顾了结构刚性、回转精度和轻量化多重要求。
