SolidWorks锥齿轮参数化结构设计方案

　　锥齿轮作为相交轴传动场景下的核心传动零件，广泛应用于差速器、机床主轴传动箱、农业机械动力换向机构、工业减速机输入输出端等需要改变动力传递方向的设备中，其核心作用是在两轴线呈相交状态（多为90度正交）的轴系间传递旋转扭矩与运动，相比圆柱齿轮可适配更紧凑的空间换向布局，在小空间动力换向场景下具备不可替代的结构优势。

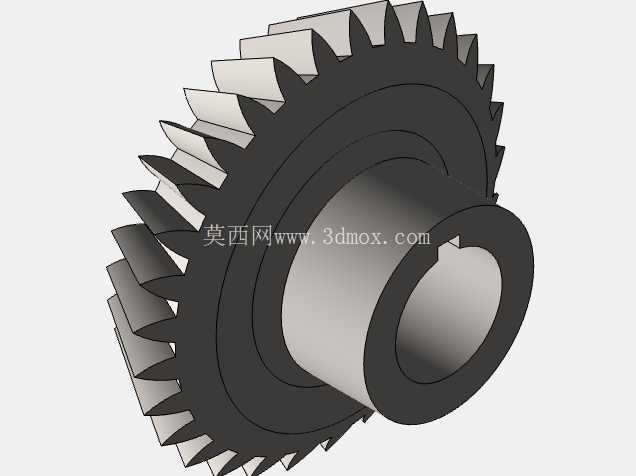

　　本次设计的锥齿轮为直齿锥齿轮结构，采用渐开线齿形作为齿廓基准，齿向沿节锥母线方向分布，设计过程中首先明确传动比匹配要求，结合安装空间的边界约束确定节锥角、模数、齿数等核心参数，建模阶段先构建齿坯基体结构，包含中心带键槽的安装轴孔、定位轴肩、轮辐连接段与齿圈基准面，其中中心键槽采用标准平键适配尺寸，可与对应直径的传动轴实现周向固定，传递额定扭矩时避免轮体与轴之间出现相对转动；定位轴肩的高度与宽度经过公差匹配设计，可实现轴承内圈或轴套的轴向定位，保证装配后轮体的轴向窜动量控制在传动允许的公差范围内。

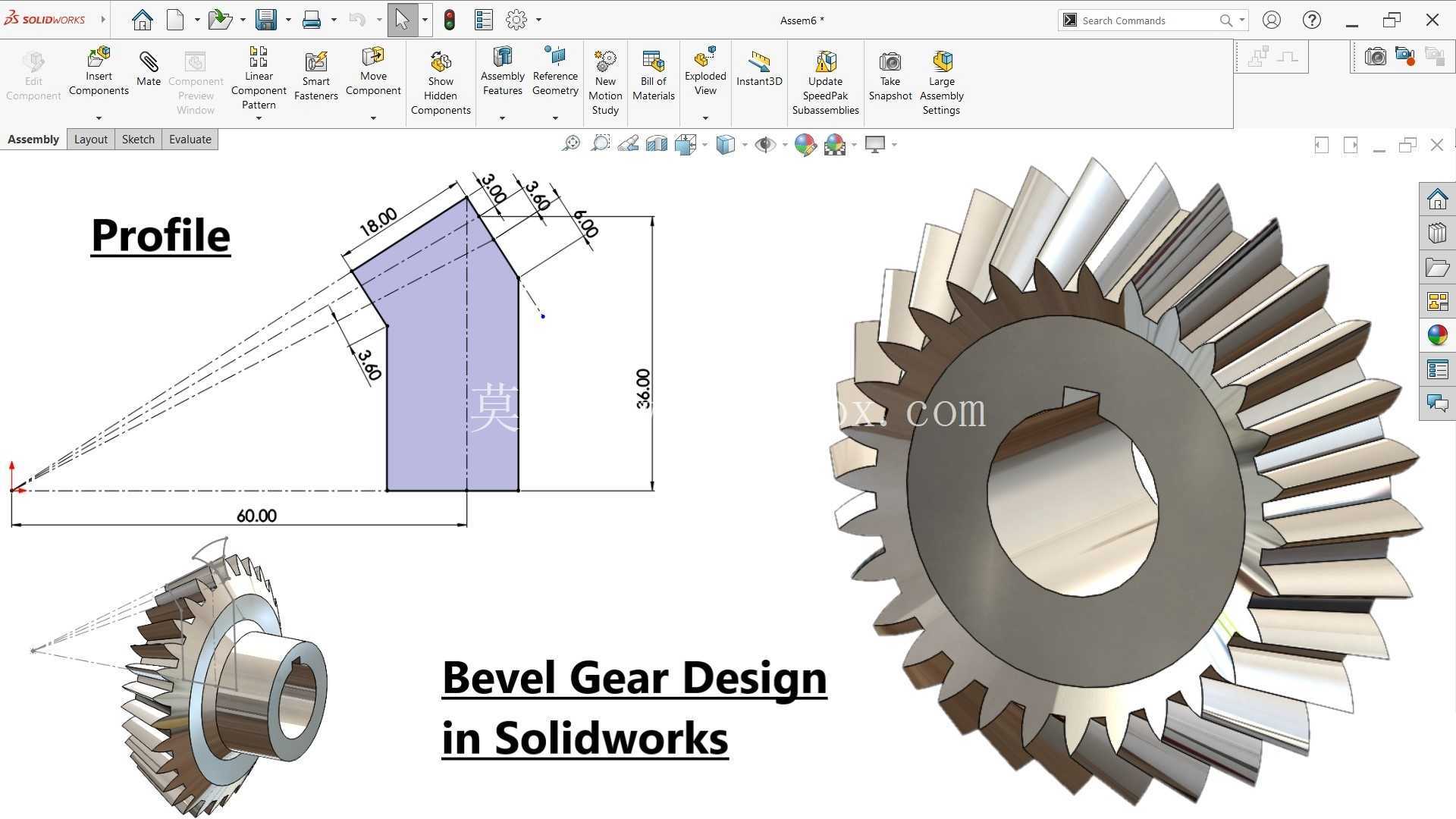

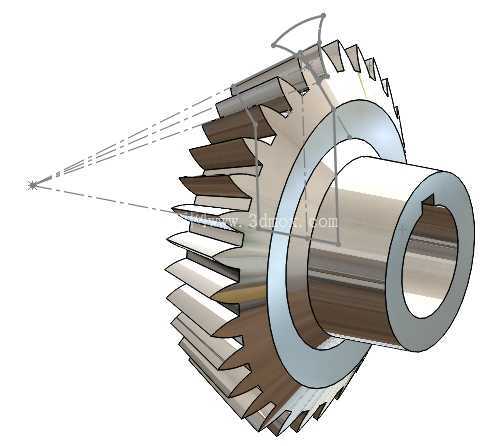

　　齿形建模阶段严格按照锥齿轮的背锥展开原理构建渐开线齿廓，通过参数化方程生成齿面曲线后沿节锥方向扫描切除形成单齿，再通过圆周阵列完成全部轮齿的构建，齿顶间隙、齿根圆角均按照通用机械传动标准取值，避免齿根应力集中导致的轮齿断裂风险，同时保证啮合过程中齿面接触区域处于合理范围，减少偏载导致的齿面磨损。轮体的轴向安装尺寸经过适配性设计，总宽度可匹配常规小型减速机的箱体内部安装空间，齿顶圆直径适配对应传动比下的啮合中心距要求，安装时仅需保证两配对齿轮的节锥顶点重合，即可实现正确的啮合接触，无需额外调整齿向位置。

　　从实际应用场景来看，该结构的锥齿轮可适配中小功率的动力传动场景，如小型输送设备的换向传动机构、轻工机械的动力分配箱、阀门驱动装置的减速传动端等，其结构设计兼顾了加工工艺性与装配便利性，齿坯外圆与端面均预留了装夹基准面，可采用常规滚齿、铣齿工艺完成齿形加工，无需特殊定制工装；中心孔与键槽的公差按照基孔制配合选取，可与标准传动轴实现过渡配合装配，装配时通过轴端挡圈即可完成轮体的轴向固定，无需额外设计复杂的锁紧结构。

　　设计过程中同步考虑了轮体的受力分布特性，轮辐部分采用等强度过渡结构，在齿圈与轮毂之间设置合理的过渡圆角，减少应力集中点，保证在额定冲击载荷下轮体不会出现辐板断裂的情况；齿面的建模精度满足后续工程图生成、干涉检查、装配仿真的使用需求，可直接导入装配体中完成与配对齿轮、传动轴、轴承、箱体的配合验证，提前排查安装干涉、啮合间隙不合理等设计问题，缩短实物样机的试制调整周期。对于结构设计从业者而言，该参数化模型可通过修改模数、齿数、节锥角、轴孔直径等核心参数快速适配不同传动比、不同安装空间的设计需求，无需从零开始构建齿形结构，大幅提升锥齿轮传动机构的设计效率。
