BetaFPV Meteor65 Pro 穿越机涵道机架

　　这套结构围绕小型室内穿越机的涵道保护需求展开，核心是四个环形桨护与中心飞控安装区的一体化承载布局。环形护圈并非单纯外壳，而是承担桨叶碰撞缓冲、机身姿态维持和电机座定位的复合结构；飞行中若擦碰墙面、管道或地面，护圈先接触障碍，可降低桨叶断裂和电机轴受冲击的概率，适合办公室、厂房通道、仓库货架间等狭窄空间的近地飞行与调试训练。

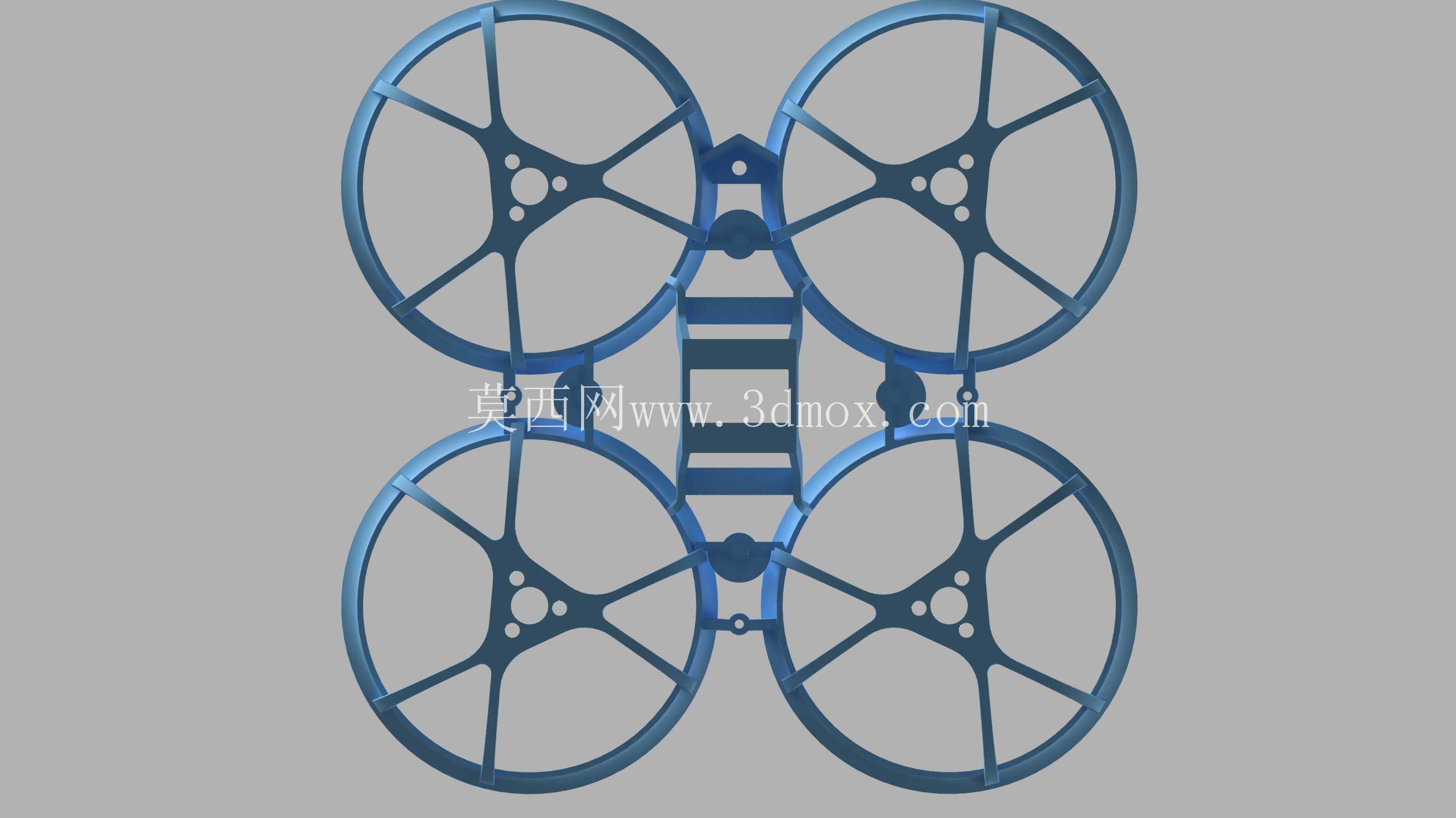

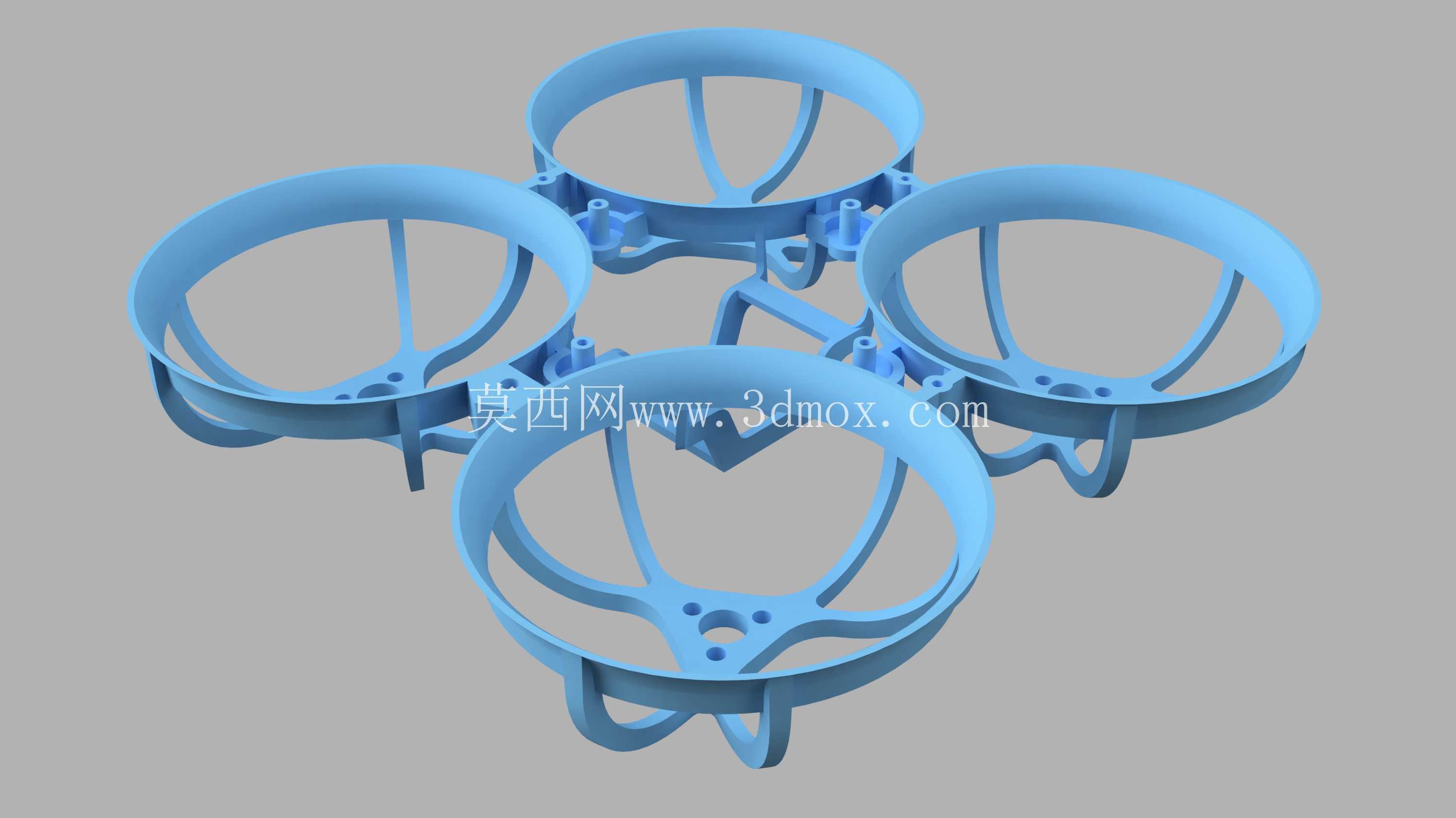

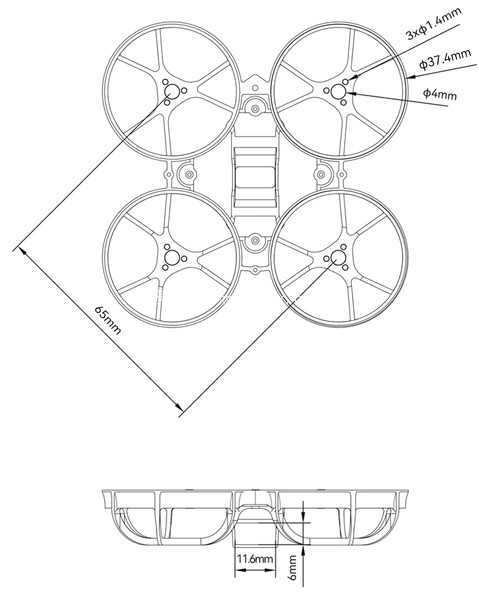

　　机架采用四轴对称布置，四个涵道环通过放射状肋条与中心板连接，肋条在保证扭转刚度的同时留出大量镂空，以减少无效质量。中心区域围绕飞控、电调和图传安装进行边界控制，AIO安装尺寸控制在26毫米级别，选型时需要重点核对飞控安装孔位、电容高度、图传天线出线方向以及电池绑扎空间。对于习惯更大HQprop桨叶的配置，该Pro版本的涵道直径和桨距边界并不适配，强行装入容易出现桨尖擦圈、动平衡恶化或效率下降。

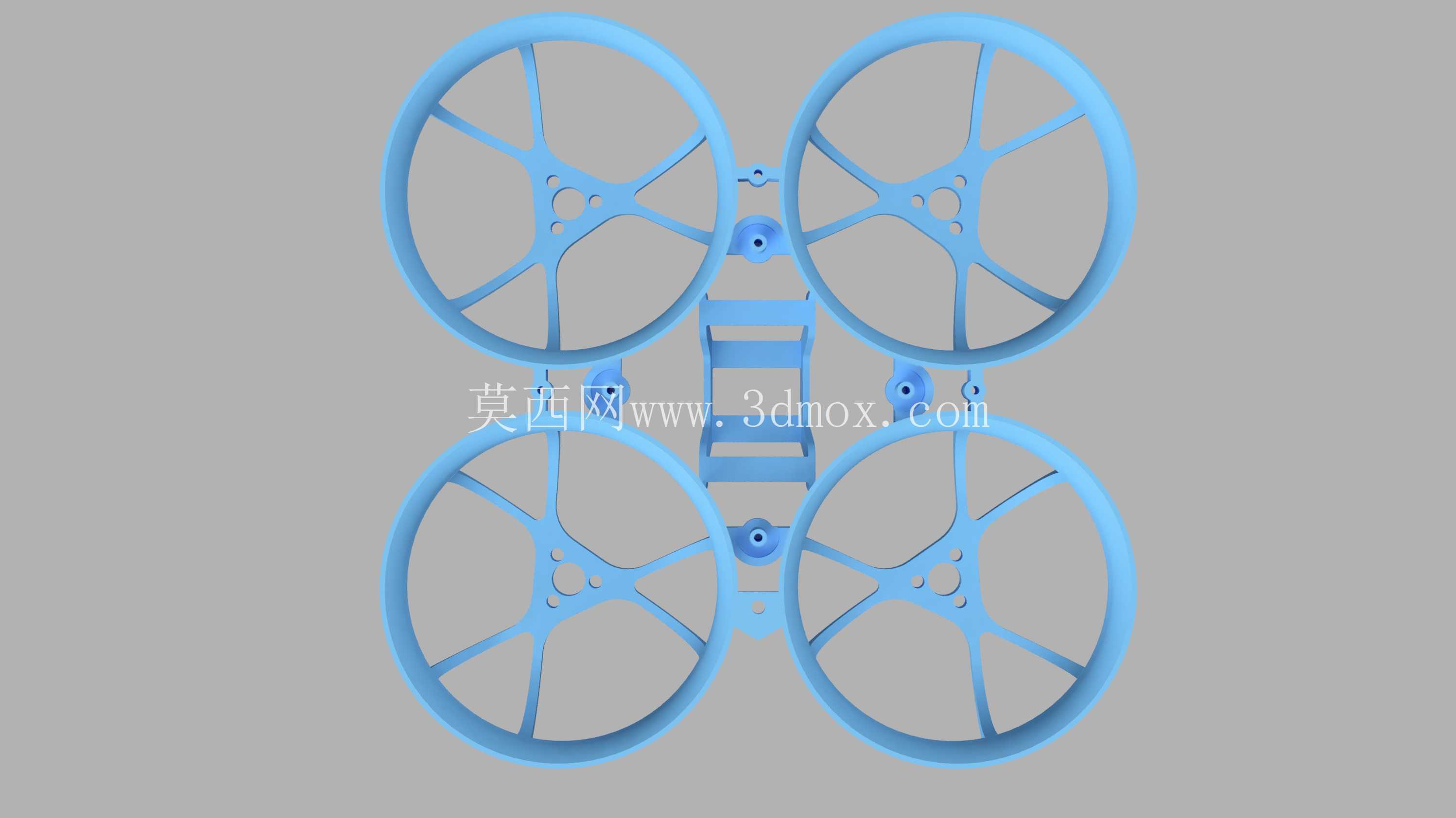

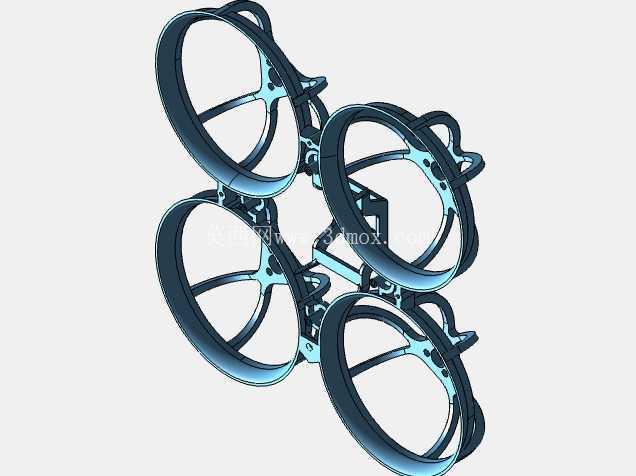

　　设计上区分了整体实体与分区结构两种建模思路：实体形态适合直接导入后续装配、干涉检查和整机重量评估，曲面连续、特征关系清晰；分区形态则便于使用者按护圈、电机座、中心板、肋条等区域拆分修改，例如调整壁厚、增加摄像头固定位、改走线槽或适配不同电池扎带。对结构工程师而言，这种拆分方式能减少在复杂圆角和薄壁交汇处反复重建特征的工作量，也更适合针对打印材料、注塑工艺或碳纤维薄板替代方案做局部优化。

　　涵道环内侧需要保持桨叶旋转间隙，外侧则承担接触防护，因此壁厚不能只按静态强度取值。过厚会增加旋翼外围转动惯量，使姿态响应变钝；过薄则在侧向撞击后容易出现裂纹或永久变形。放射肋与环体连接处采用较小圆角过渡，模型视觉上可能保留较明显的边缘转折，实际加工时应根据工艺补充圆角或打印补偿，尤其是FDM成型时，肋条与环壁交接处容易因层间结合不足而成为薄弱区。

　　电机座位于各涵道环下方或环体连接节点处，安装面要同时保证电机底面贴合、螺丝孔同轴度和桨叶平面高度一致。四个电机座若存在高度差，会直接引入推力不平衡，表现为悬停漂移、油门响应不一致或PID调参困难。建模时应以中心飞控安装面为基准统一约束电机座高度，再检查桨叶旋转面与涵道内壁的环形间隙，避免单侧间隙过小。

　　设备布置方面，小尺寸机架对线缆长度和重量分布非常敏感。电调电源线、图传馈线、摄像头线和接收机天线都应沿肋条或中心板边缘规划，避免悬空线段被桨叶吸入。摄像头安装位需要兼顾倾角与前方视野，不能让涵道环进入画面边缘；电池绑扎位置则应尽量贴近整机重心，过高或过度前伸都会改变俯仰惯量。机架前部、后部和上部的开孔与凸台，可作为走线、绑带和天线固定的辅助结构，但修改时不应切断主承力肋。

　　从应用场景看，这类涵道机架主要服务于安全边际要求较高的微型FPV飞行：人员近距离调试、室内巡检演示、狭小空间练习以及轻型载荷验证都较适用。相比裸露桨架，涵道结构在接触障碍物后更容易保持姿态，也能降低桨叶伤人风险；代价是阻力和重量增加，对电机推力、电池放电能力和整机重心控制提出更高要求。

　　在三维设计阶段，应先确认桨叶尺寸、电机孔距、飞控板轮廓和电池厚度，再反向检查涵道内径、中心板宽度和肋条高度。装配完成后需做旋转包络检查，重点看桨尖、电机螺母、线缆和扎带是否进入运动区域。若用于后续加工，还需按材料特性评估薄壁强度、卡扣回弹和支撑去除方向；若用于二次开发，则可在保留四轴对称和涵道防护逻辑的基础上，对局部安装接口进行轻量化或专用传感器扩展。
