四旋翼航拍无人机机架动力总成

　　这套四旋翼飞行平台的机架采用经典X型交叉臂布局，四组动力单元沿中心板对角线向外延伸，臂体末端预留电机安装座，整体构型围绕低空航拍、教学实训、小型载荷巡检这类场景搭建。在实际作业里，这类机架常被用于高校飞控课程调试、户外航测入门训练、厂区管线低空巡查以及小型竞速无人机改装验证，中心板上下两层的镂空安装区可以直接叠放飞控板、电调、电池绑带架与图传模块，不需要额外在臂体上打孔拓展，装配容错空间对新手调试十分友好。

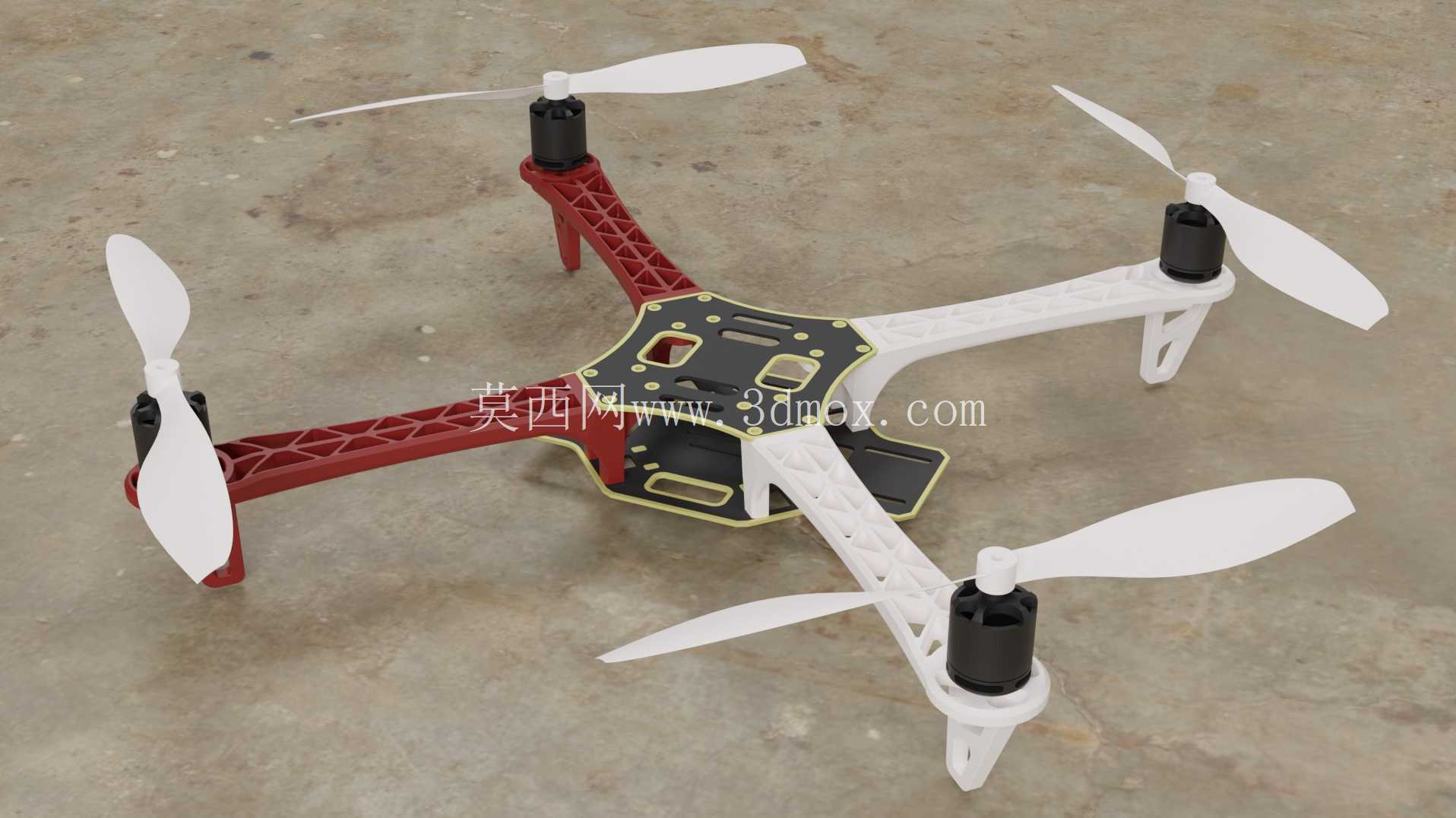

　　从结构设计思路来看，对角两组机臂分别采用红、白双色区分，臂身做了连续的桁架式镂空减重，在保留纵向抗弯刚度的前提下尽可能削减非必要耗材，飞行过程中臂体受电机升力产生的弯曲载荷会沿镂空筋条均匀传递到中心固定板，不会在臂根位置出现应力集中突变。中心承载板采用黑金配色的叠层结构，板面预留多组不同孔径的安装孔位，兼容主流飞控、GPS支架、云台减震座的固定孔距，板边缘做了倒角包边处理，既避免装配时割伤线束，也能在轻微坠机时分散边角冲击力。

　　动力端的匹配逻辑围绕悬停效率展开，每支机臂末端的电机座采用圆柱卡位设计，适配常用的22系列无刷电机，电机输出轴直接锁紧两叶螺旋桨，桨叶采用宽弦慢飞翼型，在低空低速巡航时能提供稳定拉力，正反桨的转向配对抵消机身自旋扭矩，飞控调试时不需要额外修改动力转向映射。机臂末端下方一体延伸出高脚支撑脚，起降时支撑脚先接触地面，把螺旋桨抬离地面足够高度，避免地面碎石、草叶被桨叶气流卷起打坏桨面，也能在不平坦的野外起降点保持机身水平，防止中心板下方挂载的摄像头直接磕碰地面。

　　安装边界方面，整机对角电机轴距属于450级别标准尺寸，机臂展开后横向占用空间控制在半米以内，日常收纳时如果采用可折叠臂结构还能进一步缩小收纳体积，中心板两层之间的堆叠间隙预留了足够的走线空间，电调线束可以沿臂身内侧的凹槽布设，不会外露被桨叶扫到。机架自身的重量控制在轻量化区间，搭配常规3S或4S动力电池时，整机起飞重量可以覆盖从入门练习到挂载小型运动相机的负载区间，动力冗余足够应对小幅阵风扰动。

　　在结构验证环节，这类机架的三维数模可以直接导入动力学仿真环境，给臂体施加模拟起飞、急转、坠机冲击的载荷，校核镂空筋条的壁厚是否满足刚度要求，也可以在渲染环境中验证桨叶旋转间隙、整机重心配平位置，提前排查装配时电机座与机臂孔位不对中、桨叶旋转碰到机身走线的干涉问题。对于做二次开发的使用者来说，数模里保留的中心板通用孔位可以直接拓展加装机械爪、投放器、气体检测传感器等任务载荷，不需要重新绘制机架连接板，大幅缩短从方案设计到实机试飞的迭代周期。臂体的桁架镂空造型同时兼顾了3D打印小批量制作的工艺性，筋条厚度设置在常规FDM打印可稳定成型的范围，不需要添加大量支撑就能完成臂体打印，自制替换配件的门槛很低，日常训练中摔断臂体后可以快速单独打印更换受损臂段，不需要整体替换整架机架。
