穿越机飞控配电板电压调节模块

项目分类:无人机 发布时间:2024-11-25 ID:808097
  • 穿越机飞控配电板电压调节模块
  • 穿越机飞控配电板电压调节模块

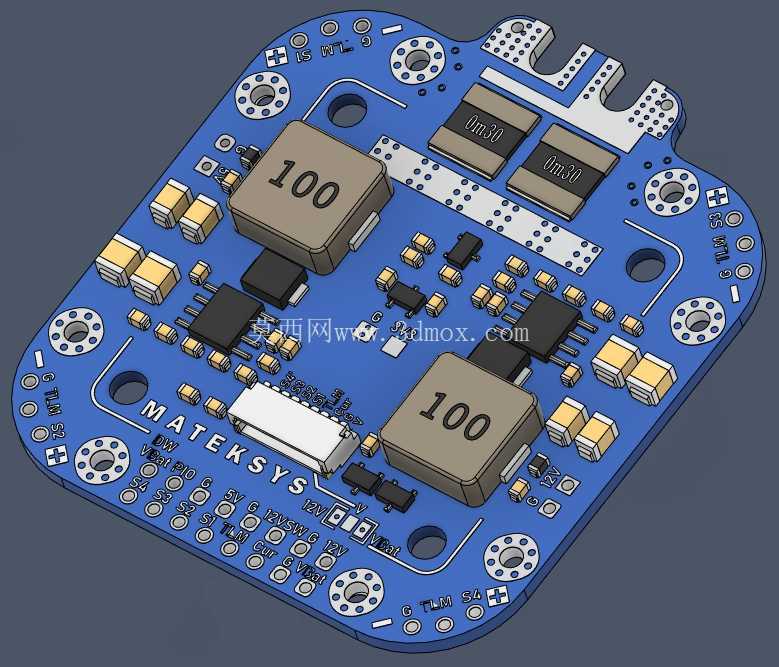

  在多旋翼穿越机的整机电气架构里,配电板承担着动力电分配、外设供电、信号转接与状态采集等多重任务,是连接动力电池、电调、飞控、图传、接收机和各类机载传感器的核心枢纽。本作品围绕一款面向12S锂电平台的飞控配电板展开三维结构还原,重点呈现板体外形、安装孔位、功率电感、滤波电容、接插件、焊盘布局以及电流检测链路的空间关系,适合结构工程师在机架选型、舱室布置和线束规划阶段进行干涉校核。

  从实际装机场景看,这类配电板多用于中大型FPV远航机、重载四轴或工业级多旋翼平台。动力电池输入电压覆盖8至60V,可适配3至12S LiPo供电体系;四路动力输出通道可持续承载约110A电流,短时突发能力更高,能够匹配大尺寸多旋翼在满油门爬升、急减速和机动飞行时的峰值电流需求。板上集成的电流传感器将主回路电流转换为飞控可采集的模拟信号,经ADC换算后用于OSD电流显示、电量估算和返航阈值判断,减少了外接分电模块和独立电流计的布线复杂度。

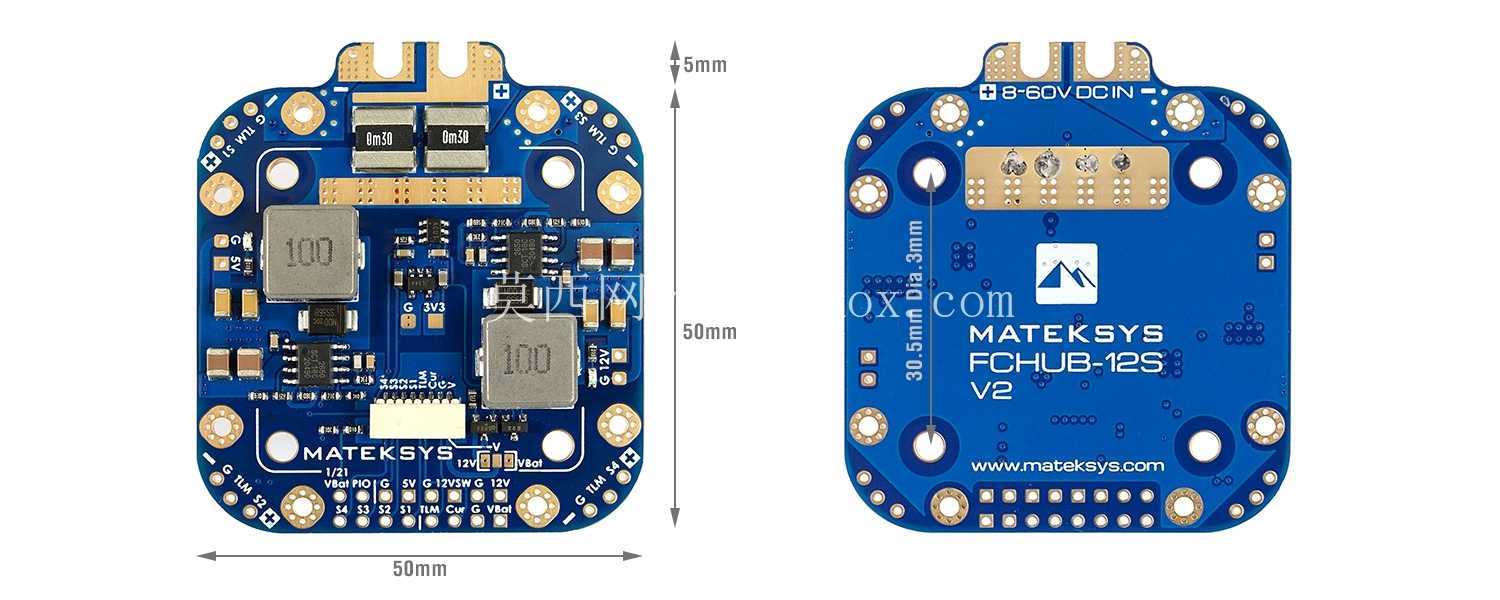

  结构设计上,板体采用近似圆角多边形的轮廓,边缘根据机架安装柱和走线空间进行了切角与让位。多个圆形安装孔围绕板体分布,孔径和孔位兼顾常见30.5mm、20mm飞控堆叠体系以及异型机架的固定需求;孔周保留了足够的铜皮和绝缘间隙,既方便螺丝锁紧,也降低了装配应力传递至焊点的风险。板体两侧预留开槽和缺口,用于动力线穿越、扎带固定或碳纤板避让,使配电板在狭窄机身内仍能保持较灵活的安装姿态。

  功率回路的布局体现了分电板设计中的低阻抗思路。两块标称为100的大尺寸功率电感布置在板体主要区域,配合周边电容和电源管理芯片构成降压稳压链路。5V输出通道面向飞控、接收机、LED、小型数字外设等低电压负载,输出电压围绕5.1V设计,具备连续数安培的供电能力,并保留短时过载余量;12V通道则主要服务图传、云台、风扇或其他需要较高电压的外设,在输入电压满足条件时提供稳定输出。两路BEC输出在板面上以独立焊盘形式引出,便于施工时区分线径和负载方向。

  信号接口方面,板载JST-SH类8针连接器将飞控常用的供电、遥测、电流、电压等信号集中引出,减少杜邦线散接带来的松脱风险。电压检测链路通过电阻分压将高压电池信号降至飞控ADC可接受范围,电流信号则按线性比例输出,配合飞控固件参数标定后可实现较准确的功率监测。板面上还设置了GND、Curr、VBat等功能焊盘,以及ESC信号相关焊盘,方便不同飞控接线习惯下进行二次适配。

  三维建模时需要特别关注元器件高度与堆叠边界。功率电感、电解电容或大型贴片电容属于板上较高器件,若上方叠加飞控、GPS或减震板,应核对柱高和间隙;接插件侧面需预留插头插拔空间,避免线束被碳板压住;大电流焊盘区域应保留足够焊锡流动空间,实际生产中通常配合厚铜PCB和加宽铜皮使用。板边LED指示位置也应在机架设计时留出可视窗口,便于地面调试时快速判断供电状态。

  整体而言,该配电板并非简单的电源分线片,而是将高电流分配、双路稳压、电池电压检测、电流遥测和飞控接口整合在同一紧凑板面上。其结构模型可用于机架内部装配检查、电调线束走向规划、BEC负载布置以及飞控堆叠高度验证,对多旋翼电气系统集成和小型无人机结构设计具有较强的参考价值。
