PCB面板在线式自动涂胶工作站

　　这套在线式涂胶工作站面向PCB面板类工件的自动化涂胶作业，核心任务是在电路板指定区域完成胶路涂布、点封或局部涂覆。设备采用落地式机柜加龙门运动机构的布局，工件从机身前段进入作业区，由输送与定位机构承托，涂胶头在三轴平台驱动下按预设轨迹移动，实现面板表面胶点、胶线或涂覆区域的稳定成型。

　　从现场使用角度看，这类设备常见于消费电子、控制板卡、家电面板及小型电气组件的生产线旁或在线工位。相比人工手持涂胶，机械平台能够控制针头高度、走胶速度和路径间距，减少漏涂、堆胶、偏移等问题；相比单纯台式点胶机，带柜体和输送结构的方案更适合连续节拍生产，操作人员只需完成上下料、胶量确认和日常维护。

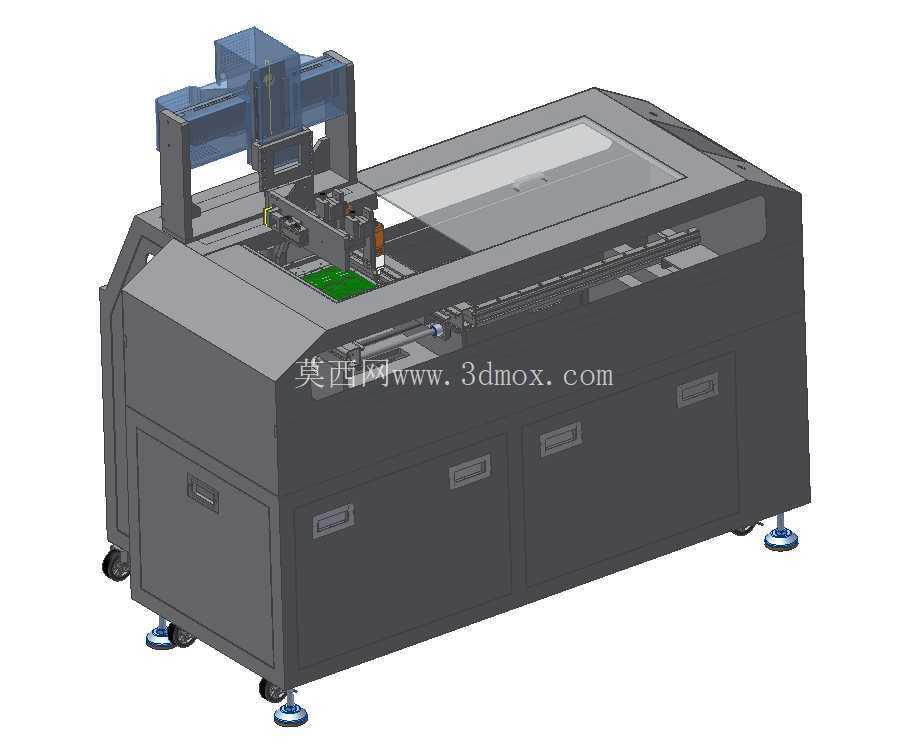

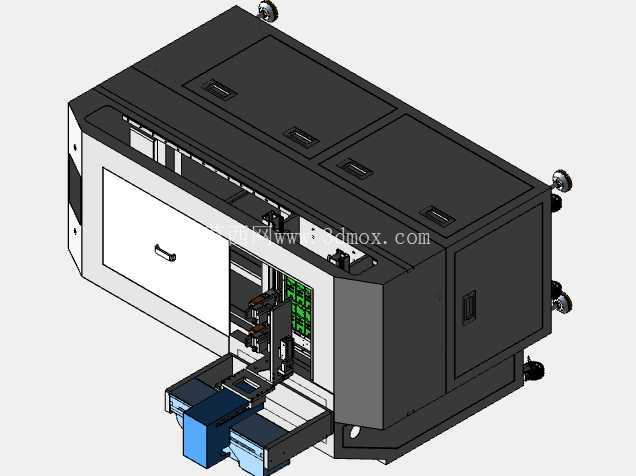

　　机身下部为封闭机柜，正面布置多组检修门板，内部可容纳气路、电气控制、胶阀控制及辅助元件。柜体既承担整机支撑，也将运动区与电气区相对隔离，便于维护时按区域排查。底部设置脚轮与可调支脚，脚轮用于设备移位和产线调整，支脚在就位后承担固定和水平调节。规划安装位置时，需要在设备前后保留工件进出和人员操作空间，侧面预留柜门开启距离，顶部则要考虑龙门机构运动、维护开盖以及排风或照明条件。

　　上部工作区设置透明防护视窗，能够在设备运行时观察涂胶状态，同时降低胶雾、误触碰和异物进入运动区域的风险。龙门横梁沿机身长度方向布置，横向滑座搭载涂胶执行组件，竖直方向通过升降轴控制针头与PCB面板之间的距离。运动轴通常配合直线导轨、同步带或丝杠传动使用，三维结构中各安装面、连接板和限位位置都需要保留装配关系，便于后续校核行程、干涉和维护拆装。

　　涂胶执行端不只是单一针头支架，实际设计时需要兼顾胶阀固定、针嘴位置、胶管走线以及传感器安装。胶阀或点胶控制器可根据胶体粘度选择，低粘度流体可侧重稳定出胶和断胶，高粘度胶料则需要关注压力供给、管路折弯和阀体温控。针头附近应留出微调空间，方便在换型后校正胶路起点；拖链和线缆走向应避开运动极限位置，避免长期往复运动后出现拉扯、磨损。

　　工件承载区位于平台中部，面板PCB放置在定位治具或输送面上，绿色承载板在模型中作为作业基准面体现。若用于在线生产，可配置挡停、夹紧、顶升定位或边夹机构，使板材在涂胶时保持固定；若用于小批量多品种生产，则可通过更换治具和调用程序适应不同尺寸面板。设计时需要明确工件最大长宽厚、边缘避让区、元件高度差以及禁涂区域，因为针头下行轨迹不仅受板面影响，也受板上插件、连接器和高元件约束。

　　设备的功能思路可以拆分为输送定位、轨迹运动、胶量控制和安全防护四个部分。输送定位保证工件到达同一坐标基准；轨迹运动负责平面路径和高度补偿；胶量控制通过阀、压力、速度和针头规格匹配胶线形态；安全防护则通过护罩、视窗、限位和检修门降低运行风险。对于结构设计人员，建模时不能只关注外观钣金，还要把内部安装板、拖链弯曲半径、门板铰链、气路走线、维护通道和地脚承重关系表达清楚。

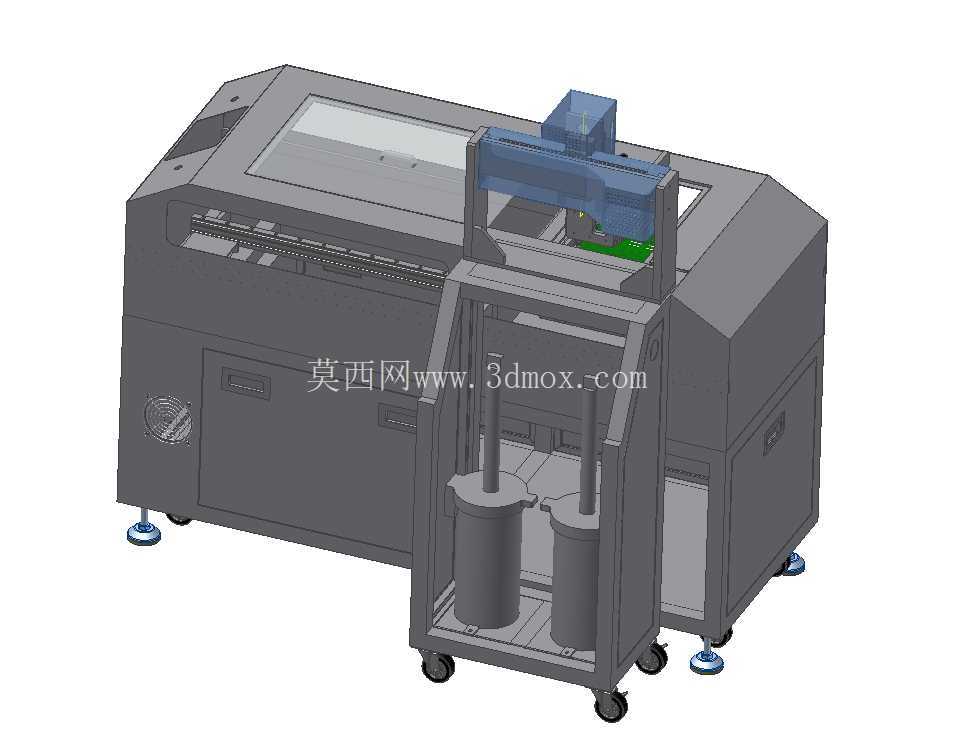

　　外形上，整机呈长箱式结构，龙门组件高出柜体顶面，前部为操作和观察区域，下部柜体提供稳定基座。安装边界方面，除设备本体占地外，还需考虑工件上下料高度、维护门开启范围、胶桶或胶管放置位置、气源接口以及电控散热空间。若接入产线，设备输送高度应与前后接驳台或流水线一致，机身长度方向要预留工件进出余量，避免大板在进出时与护罩或机架发生干涉。

　　该模型对自动化设备选型和结构复盘具有较强参考价值：它完整呈现了机架钣金、龙门运动、涂胶头、工作腔、防护视窗、柜体门板、脚轮支脚等关键组成，能够用于方案沟通、布局校核、机构干涉检查以及非标涂胶设备的前期设计参考。
