工业级卷材分切复卷设备结构设计

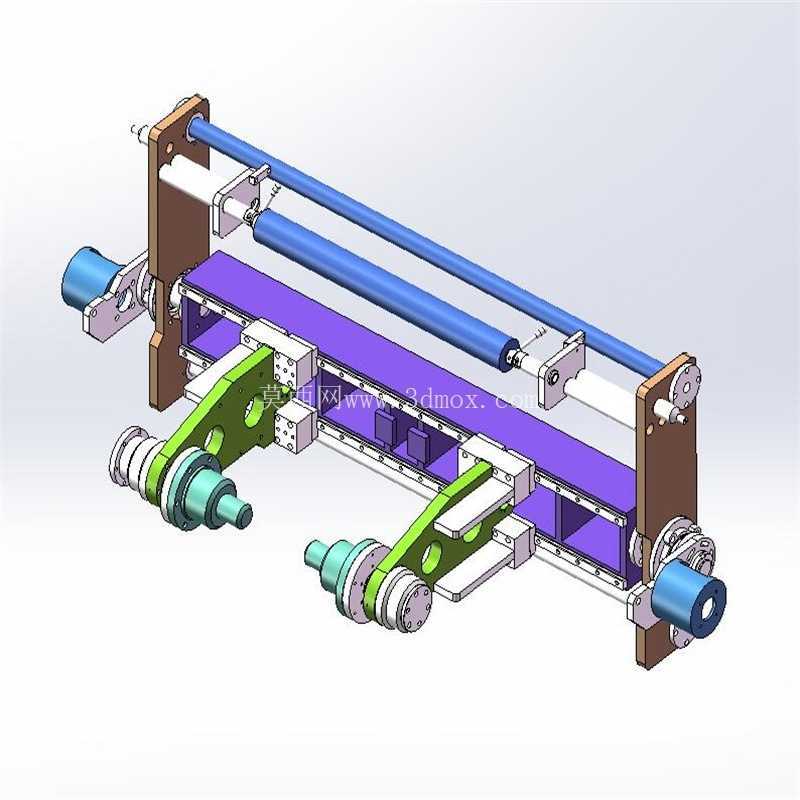

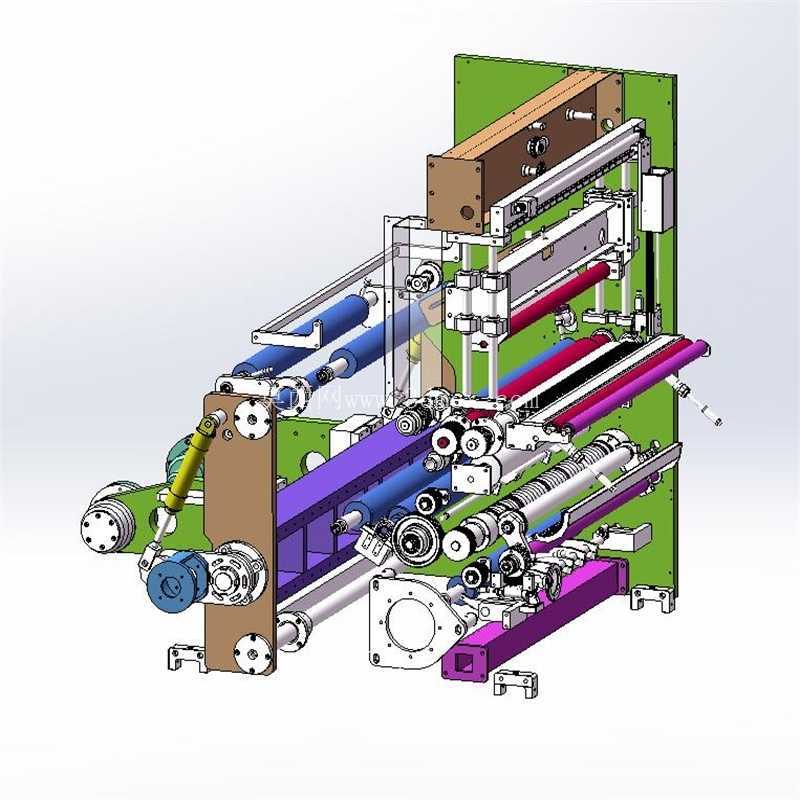

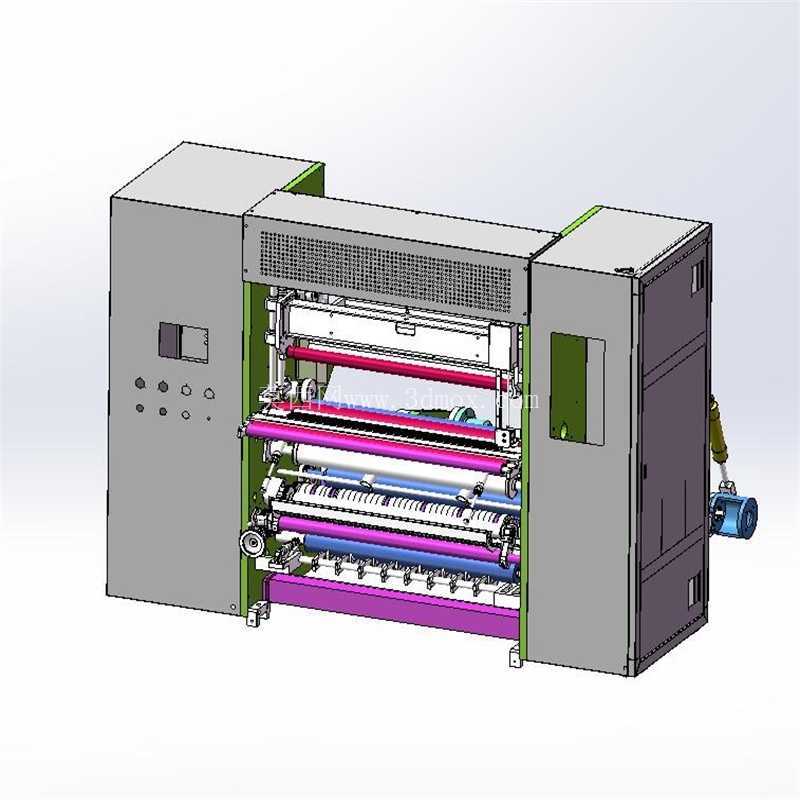

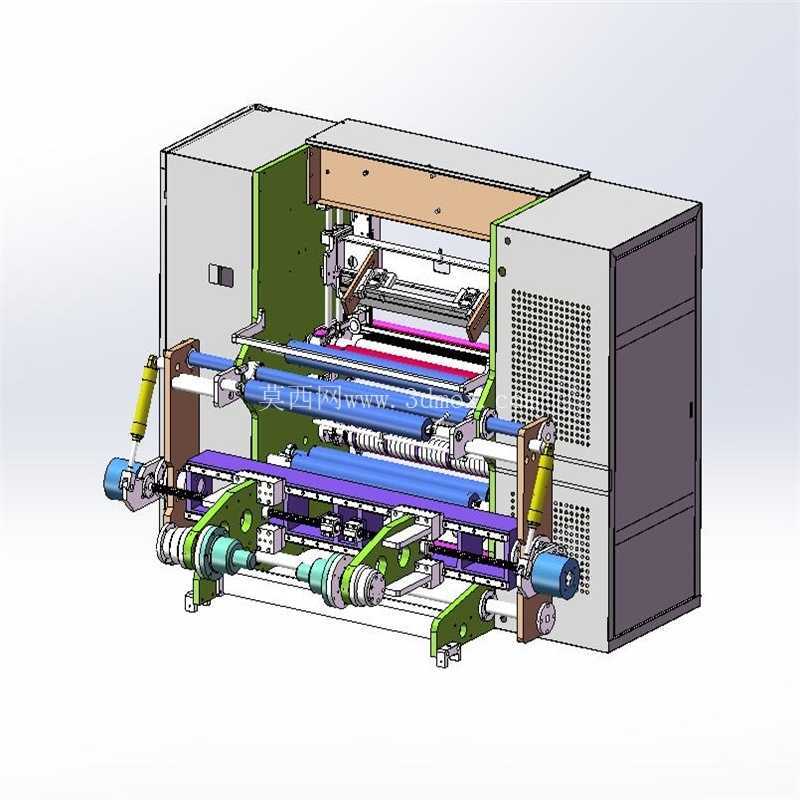

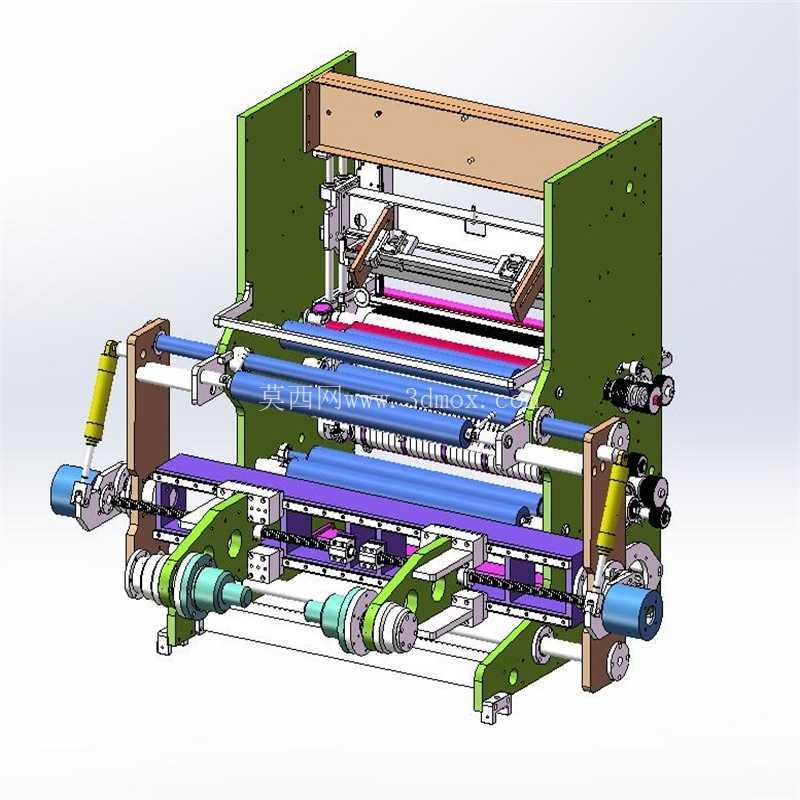

　　这套卷材分切设备的三维结构方案，面向软包装印刷、薄膜加工、纸张分条、不干胶材料处理等生产场景搭建，核心作用是将大幅面母卷按照生产需求分切为不同宽度的成品小卷，同时完成复卷收料工序，是软材料后加工产线里衔接母卷产出与后续包装、终端使用的核心工序设备。从现场布局维度考量，设备采用左右双侧封闭柜体搭配中部敞开作业区的排布形式，两侧柜体分别容纳电气控制元件、动力传动组件与气动控制回路，柜体侧板开设密集通风散热孔，既可以阻隔加工过程中产生的粉尘、碎屑侵入电控区域，也能为柜内运行的伺服驱动器、气动元件提供对流散热通道，柜体底部预留水平调节脚座安装位，现场就位时可通过脚座调整整机水平度，抵消地面平整度误差，避免高速运行时机身出现共振偏移。中部作业区沿走料方向依次排布放卷工位、多组导向展平辊、分切执行工位、收卷工位，走料路径从设备前侧低位放卷辊引出，依次经过多根平行排布的导向辊完成材料展平，消除卷材在放卷过程中产生的褶皱、跑偏问题，再进入分切工位完成定宽裁切，最终由上下排布的两根收卷辊同步完成复卷收料。放卷端配置气胀轴作为卷材装夹载体，搭配两侧摆臂式张力调节机构，摆臂端部安装气动张力缸，可根据卷材材质、厚度、运行速度实时调整放卷阻尼，保证材料在整个走料过程中始终保持恒定张紧力，避免因张力波动出现材料拉伸变形、收卷松紧不均、端面不齐等质量缺陷。

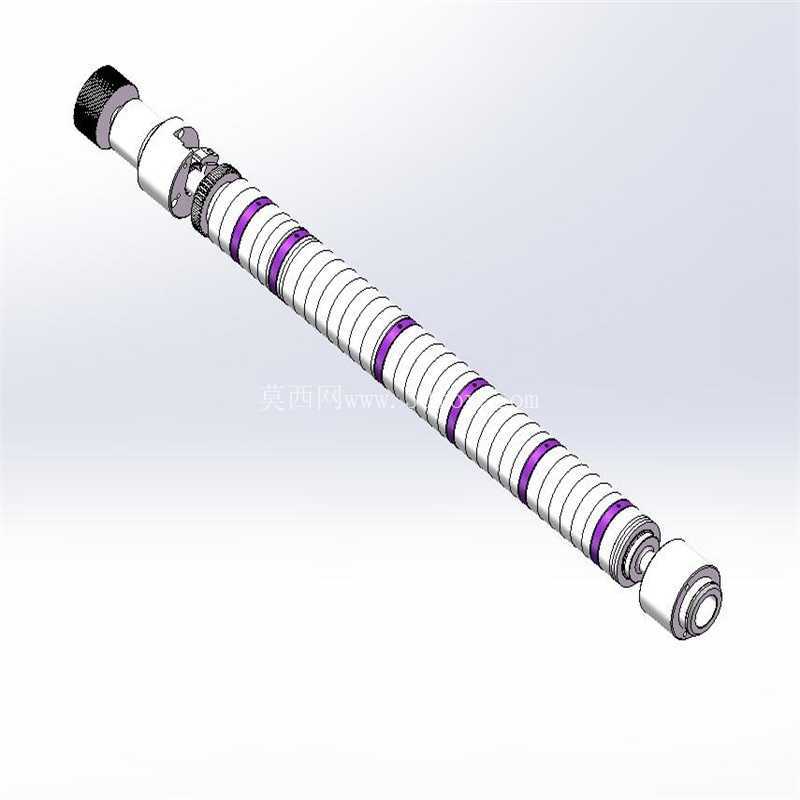

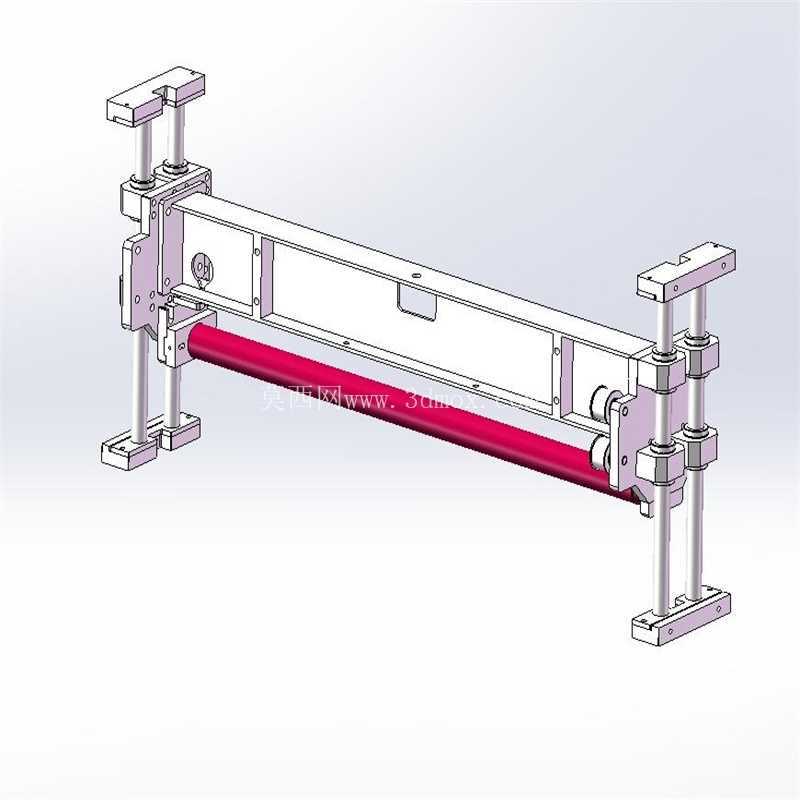

　　分切工位预留两种裁切方式的安装空间，既可以适配圆刀滚切结构，适配薄膜、薄纸这类柔性薄料的高速连续分切，也可以更换为直刀裁切结构，适配较厚的纸张、复合包装材料的分切需求，刀架位置配置横向调节导轨，可根据生产订单要求的分切宽度灵活调整刀具间距，换单时无需整体拆卸刀轴，仅需松开刀座锁件即可沿导轨滑移定位，大幅缩短产线换型调试时间。收卷机构采用双工位同步收卷结构，两根收卷辊平行布置，可同时完成两列分切后卷材的复卷作业，收卷轴同样采用气胀轴结构，装夹纸管时仅需充气即可完成胀紧固定，下料时泄压即可快速抽出成品卷，降低操作人员上下料的劳动强度；收卷侧配套的传动组件采用独立伺服电机驱动，可与放卷端、牵引辊的运行速度做闭环同步匹配，根据收卷直径的逐步增大实时调整输出转速，保证收卷线速度全程恒定，避免内层卷材被拉扯变形、外层卷材松垮错位。

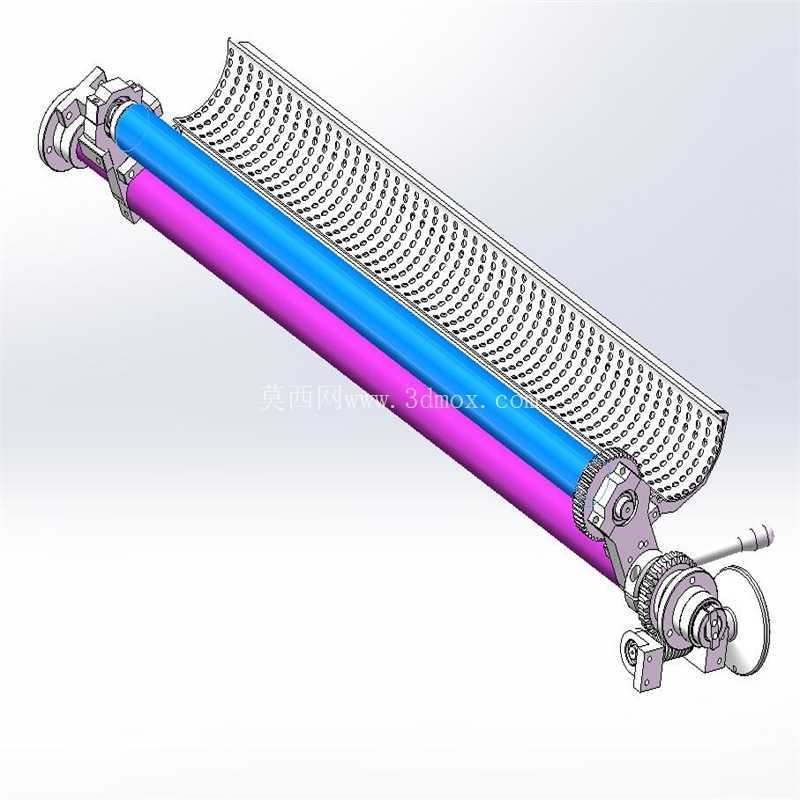

　　设备的辊系排布经过走料路径仿真校核，所有导向辊、牵引辊的轴线平行度公差控制在严格范围内，辊面做阳极氧化硬化处理，既降低卷材走行过程中的摩擦阻力，也避免辊面划伤软材料表面；部分导向辊内部可预留加热或冷却流道，针对特定工艺需求调整辊面温度，适配BOPP薄膜、锂电隔膜、特种纸张等对温度敏感材料的加工要求。整机的安装边界在设计阶段就做了明确预留，设备后侧预留传动侧维护空间，前侧预留足够的上下料操作距离，两侧柜体的柜门开启方向避开走料操作区，日常维护时打开柜门即可接触到内部的气动阀组、接线端子、传动带轮，无需拆解外围护板；设备顶部预留吊装孔位，车间就位时可通过行车直接吊装转运，底部脚座的调节行程覆盖常规车间地面的平整度偏差，无需额外做预埋地基即可完成安装固定。

　　从结构可靠性角度看，所有转动辊的轴承座都采用可调式安装结构，长期运行出现磨损间隙后，可通过调整轴承座的偏心衬套补偿间隙，延长辊系的维护周期；气动元件的管路沿机架内侧规整排布，管路接头全部布置在易观察、易操作的位置，出现漏气故障时可快速定位排查；机架主体采用型钢焊接后做时效处理，消除焊接内应力，高速运行时机身形变量控制在极小范围，保证分切精度长期稳定。这套结构方案既覆盖了常规软材料分切的通用功能需求，也预留了多个工艺拓展接口，可根据不同加工场景加装纠偏传感器、静电消除棒、废料收边机构、自动贴标组件等附属部件，适配不同行业的个性化分切生产要求。
