加固底板涵道式四轴穿越机结构设计

　　这款涵道式四轴飞行器的机架结构，核心优化方向聚焦于飞行作业中的抗冲击性能，针对日常穿楼、林间穿梭、近景跟拍时容易出现的磕碰炸机问题，对底板结构做了针对性强化。从实际使用场景来看，这类带全包围涵道保护圈的小四轴，主要用于室内狭小空间拍摄、影视剧组近景跟拍、复杂地形穿越飞行，相比普通无保护圈的穿越机，它的桨叶完全被环形涵道包裹，碰到障碍物时不会直接打桨炸机，对周边人员、物体的安全性也更高，适合在人群周边、狭窄廊道内执行拍摄任务。

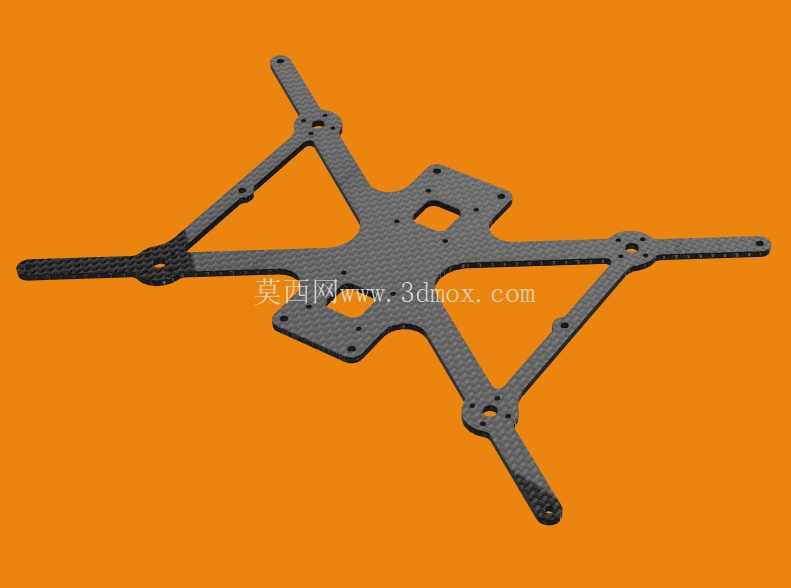

　　结构设计上，强化后的底板相比原版仅增加3克左右的重量，不会过多影响整机的推重比与飞行续航表现，重量控制完全符合小尺寸穿越机的设计逻辑——毕竟这类3英寸级别的涵道机，整机起飞重量通常在几百克区间，每1克的重量增加都会直接影响动力冗余与操控手感，3克的增重幅度完全在可接受范围内，换来得是底板抗弯折、抗冲击能力的大幅提升，炸机时底板断裂导致飞控、电调、图传等核心电子部件直接损毁的概率明显降低。

　　安装接口部分，机架预留的20x20标准安装孔位做了适配调整，可直接兼容GOKU HD 745 EVO 40A AIO飞控电调一体板，以及Avatar HD数字图传模块，安装时无需额外加装转接板，既减少了装配工序，也避免了转接板带来的额外重量与安装高度冗余，能让整机重心更贴近机架中心平面，提升飞行操控的跟手性。2024年初的结构迭代版本中，还特意调整了电机安装座的轴隙尺寸，给电机轴留出了足够的安全间隙，避免飞行过程中电机轴与机架结构发生摩擦干涉，减少动力损耗与异常震动，降低飞控陀螺仪的滤波压力，让飞行姿态更稳定。

　　考虑到数字图传、GPS模块在工作时容易产生电磁干扰，设计时特意调整了GPS模块的安装位置，将其移到干扰更小的机架区域，避免图传、电调的电磁信号影响GPS搜星速度与定位精度，这对于需要实现定点悬停、自动返航功能的飞行场景来说尤为重要，能大幅降低丢星导致的飞丢风险。

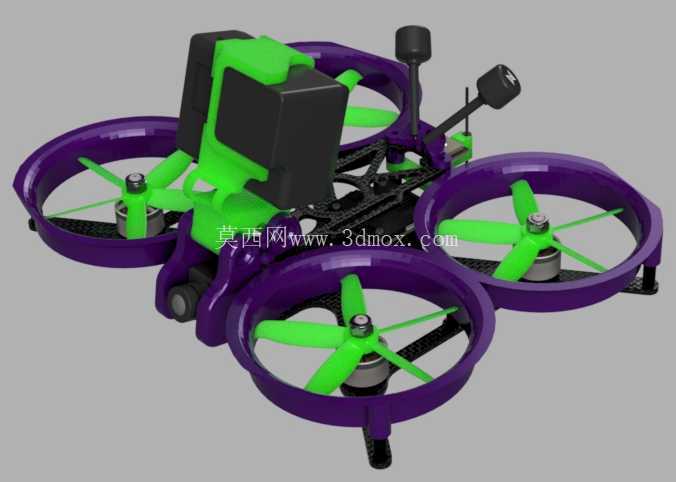

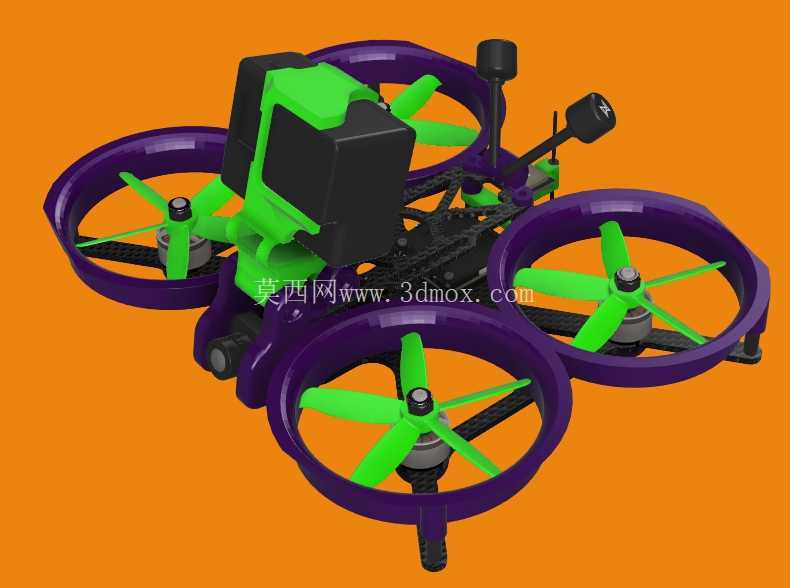

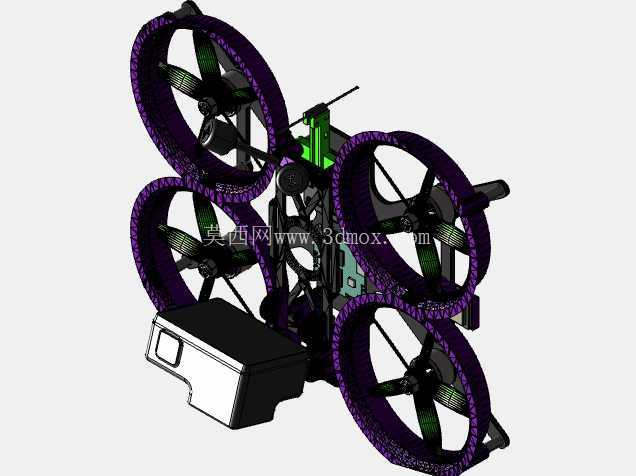

　　外形与安装边界方面，四个涵道保护圈采用一体化衔接的结构设计，与底板、上层安装板形成稳固的框型受力结构，涵道内径完全匹配3英寸螺旋桨的旋转半径，既不会让桨叶碰到涵道内壁，也能通过涵道的整流作用提升桨效，延长续航时间。整机的电子部件安装区域做了分层设计，底层为飞控电调安装位，中层可放置图传与接收机，上层预留了运动相机的安装空间，所有走线都可通过机架预留的线槽隐藏在结构内部，既减少了飞行时的风阻，也避免线材外露被桨叶打到。

　　从结构强度验证的角度来看，强化后的底板采用碳纤维板材加工时，可通过增加局部加强筋、优化受力传导路径的方式，将落地冲击的能量分散到四个涵道圈与机臂位置，避免应力集中在底板的安装孔位处，解决了原版机架摔落时底板容易从孔位处开裂的问题。涵道圈本身采用韧性较好的工程塑料材质，轻微磕碰时可产生一定形变吸收冲击能量，不会直接碎裂，日常飞行中的小擦小碰基本不会造成结构损坏，能大幅降低日常使用的维护成本。

　　实际装配过程中，所有安装孔位都做了公差适配，电机、飞控、图传的固定螺丝都可顺利对位，不会出现孔位偏移需要二次扩孔的问题，电机座的安装平面平整度控制在合理范围内，能保证电机安装后处于垂直状态，避免电机倾斜导致的飞行姿态偏移、动力浪费等问题。GPS模块移位后，安装位置远离了大电流走线的电调区域，电磁屏蔽效果更好，搜星数量与定位稳定性都有明显提升，在城市楼宇间飞行时也能保持足够的定位精度。
