四英寸主轴外径100mm迷你台式车床结构

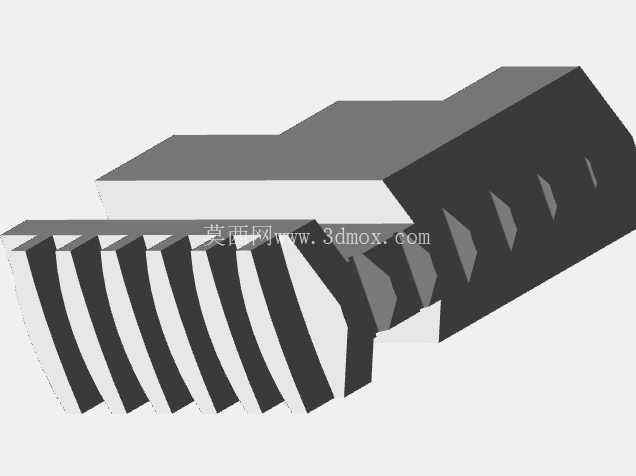

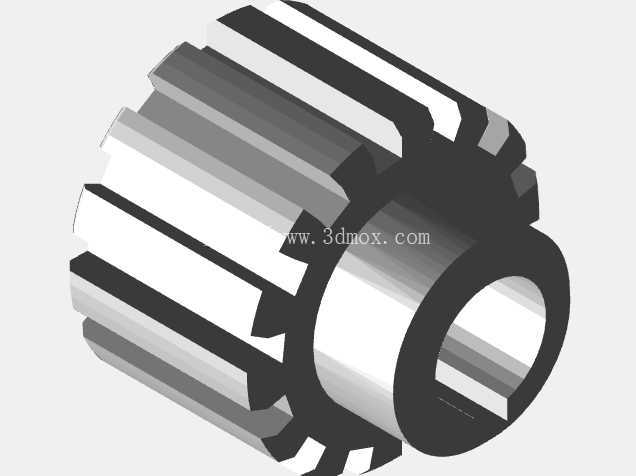

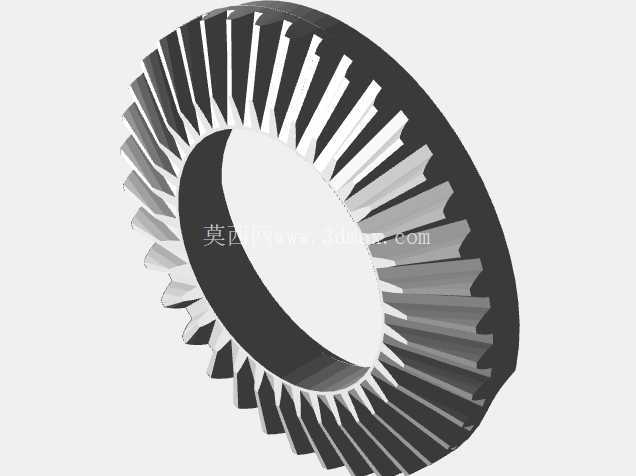

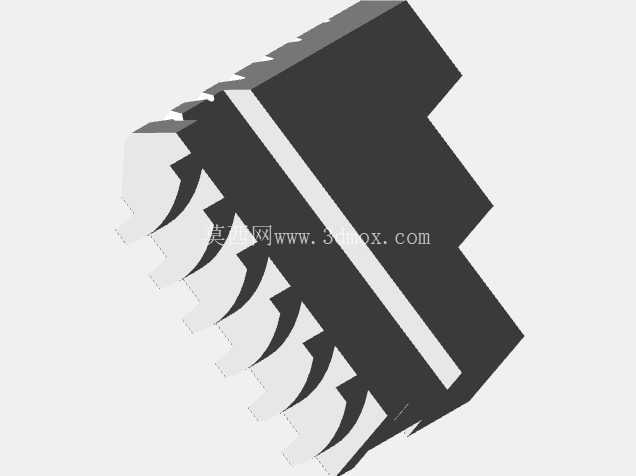

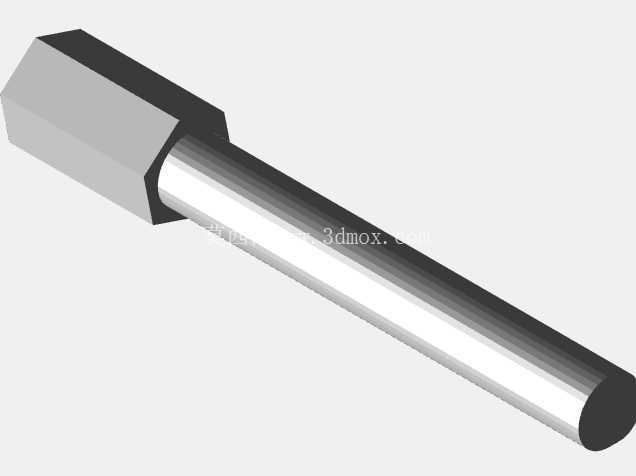

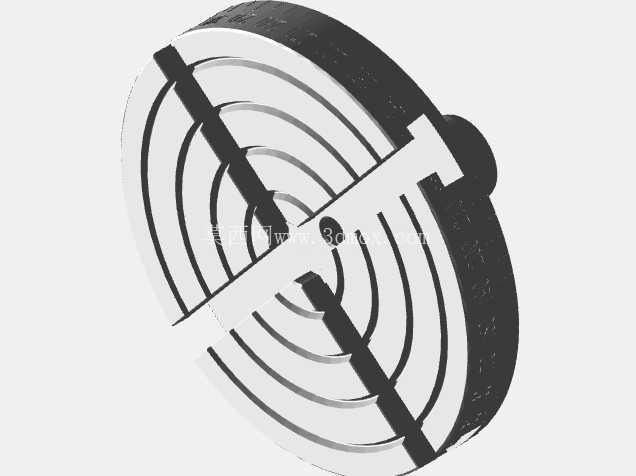

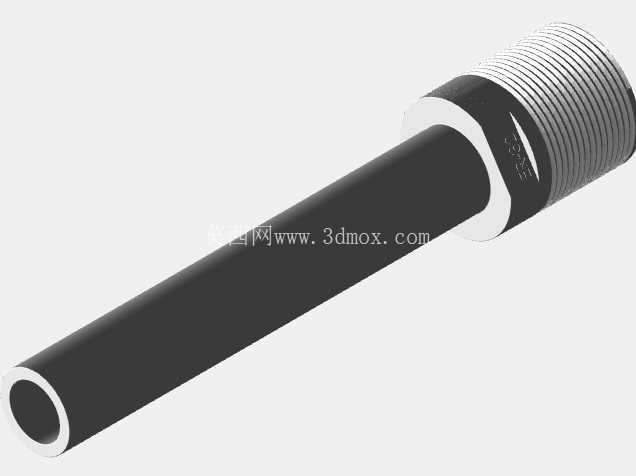

　　这款小型台式加工设备的核心主轴单元采用4英寸机头规格，主轴外径设定为100mm，适配ER32标准夹头接口，可通过变径套兼容ER25等更小规格的弹性夹头，覆盖小直径棒料、异形小件的夹持需求，能完成有色金属、工程塑料、软质金属等材料的车削外圆、端面、切断、简易镗孔、小螺纹加工等工序，多用于个人工坊小件打样、教学实训、模型零件修配、小型五金件单件加工场景，相比工业级普通车床占地空间不足两成，可直接放置在标准工作台面上使用，不需要专门的设备基础，供电适配常规民用市电，对使用场地的配套要求极低。

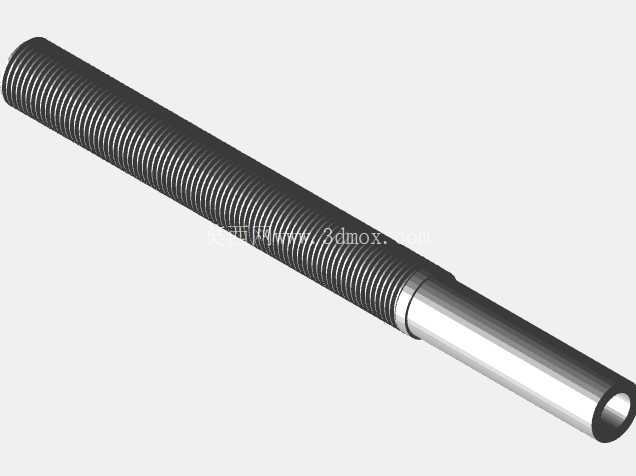

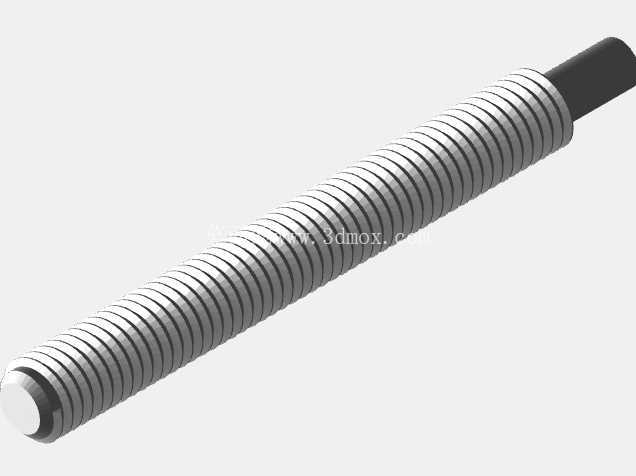

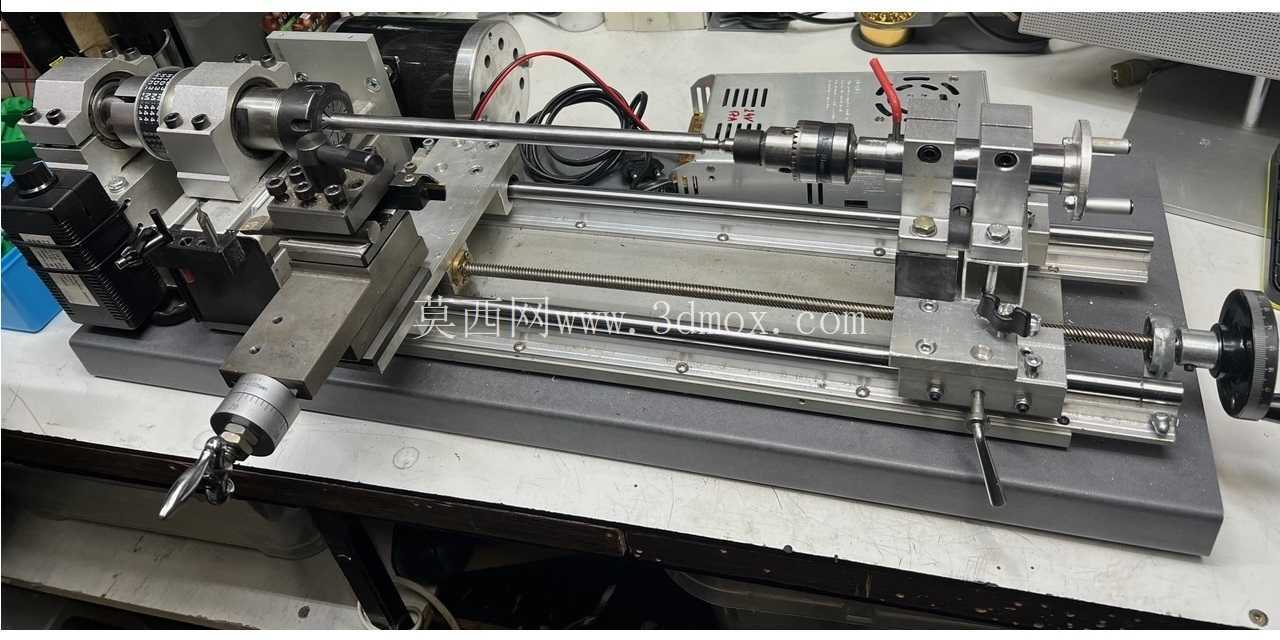

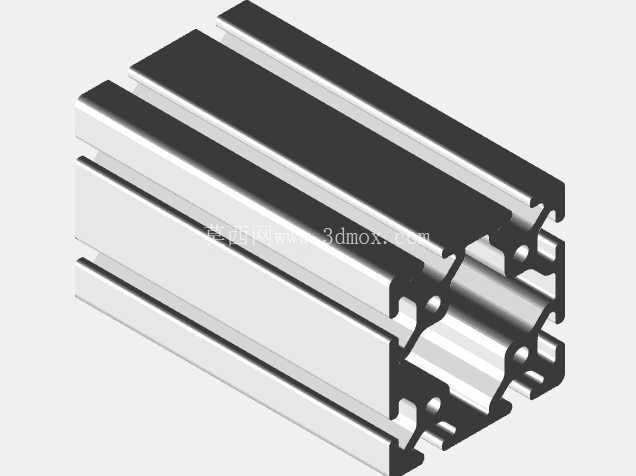

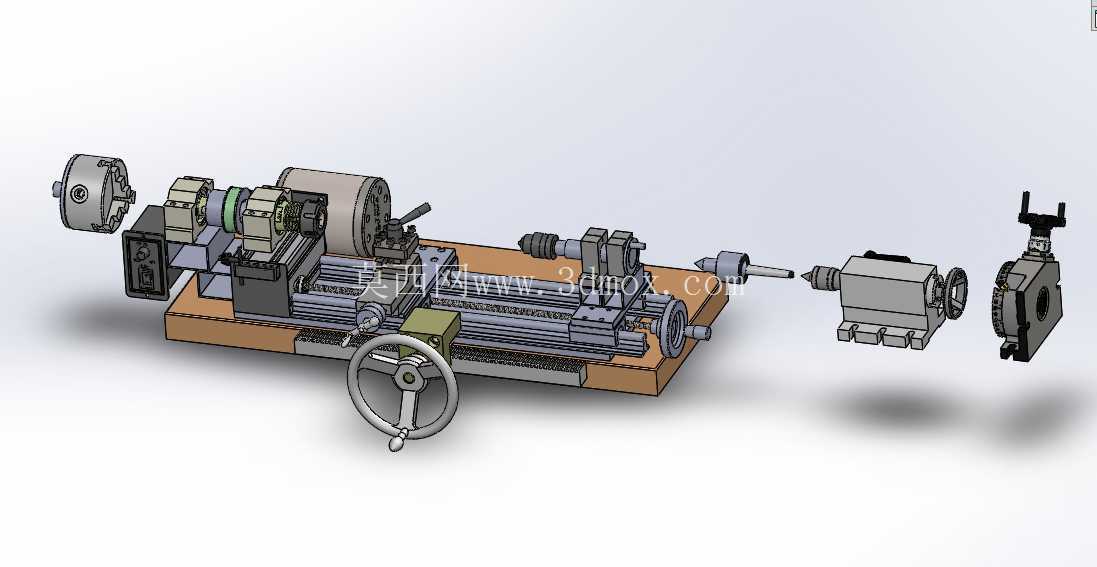

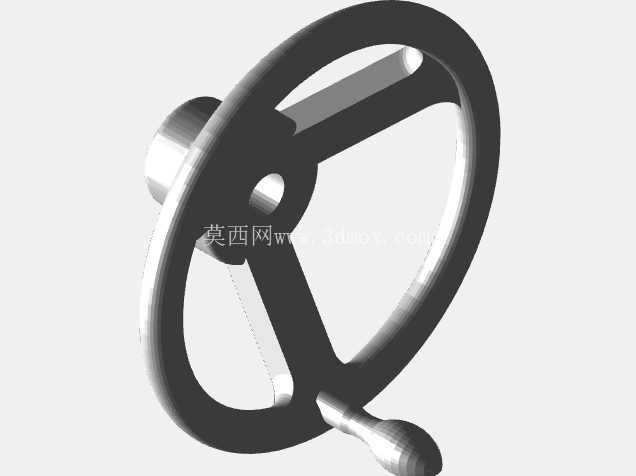

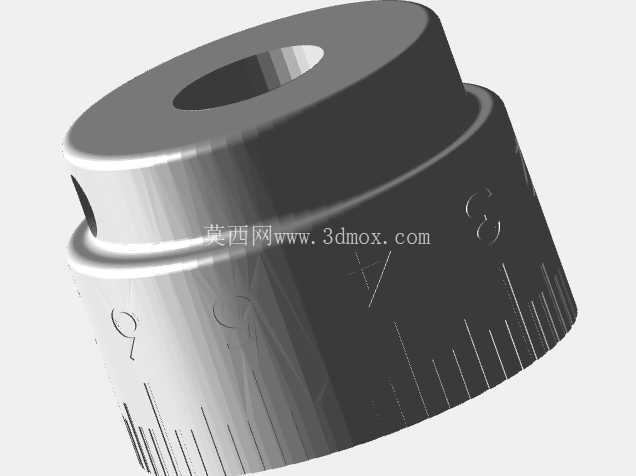

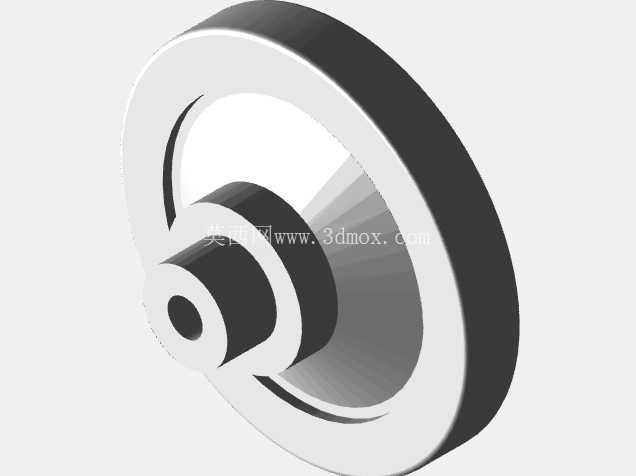

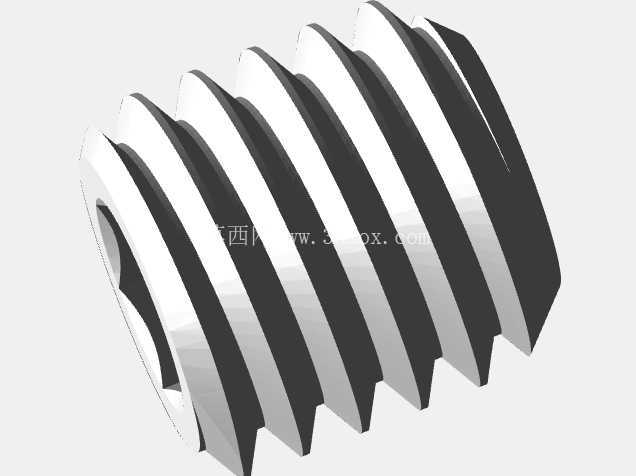

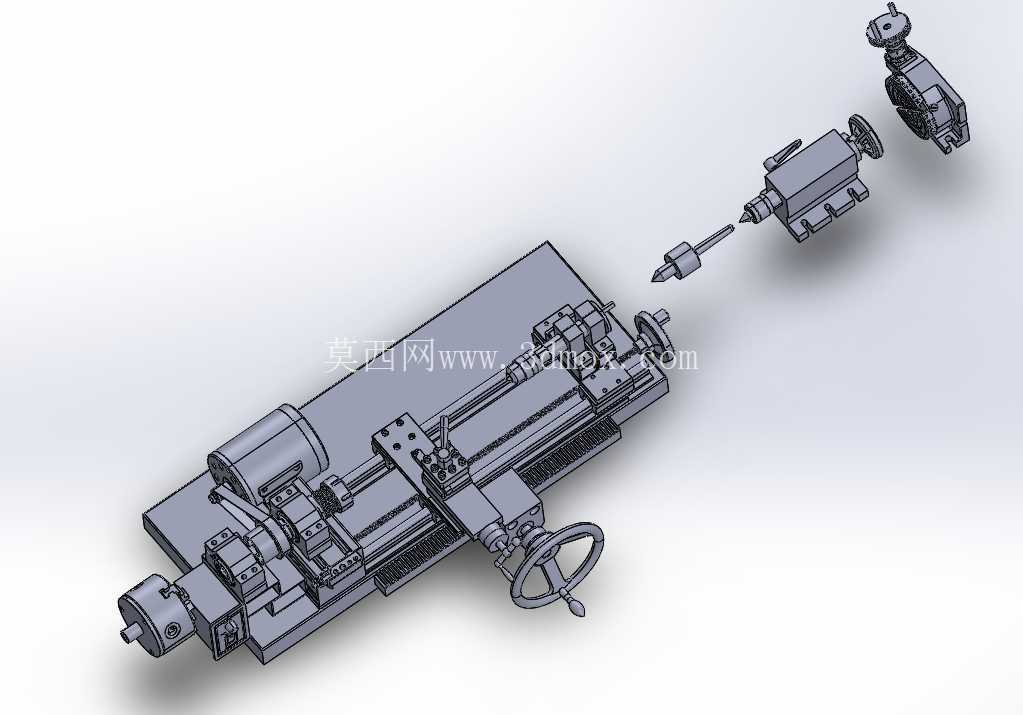

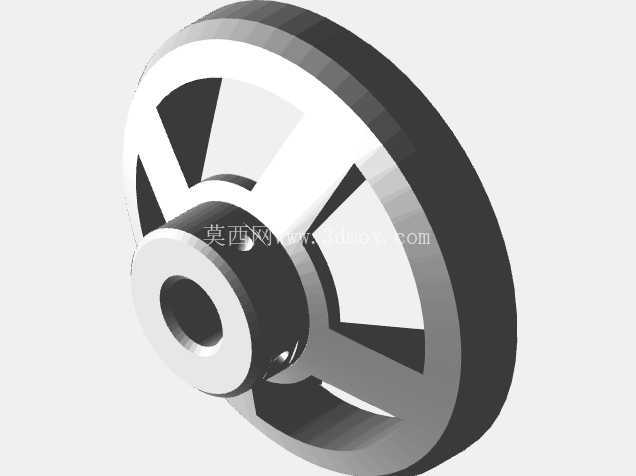

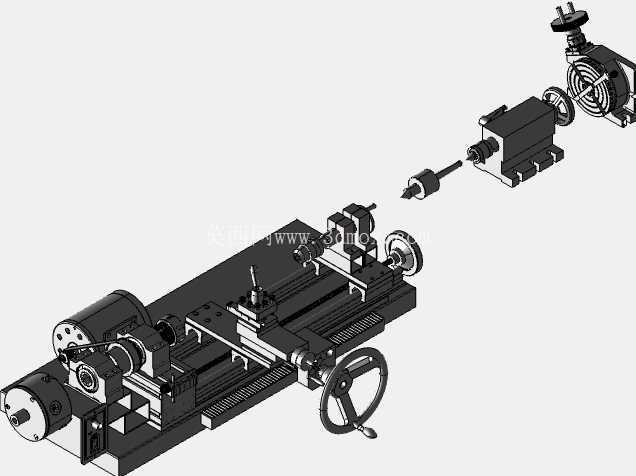

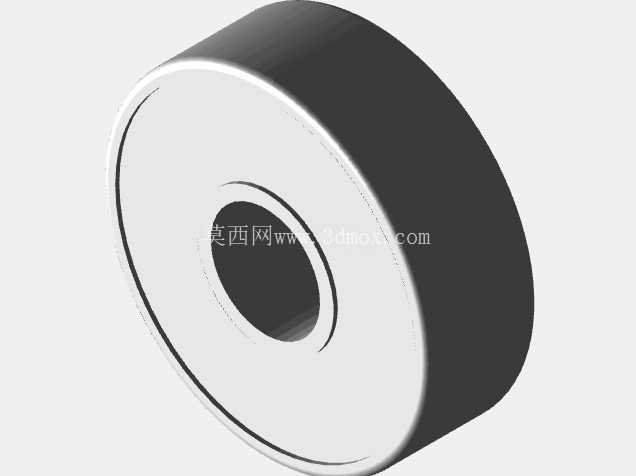

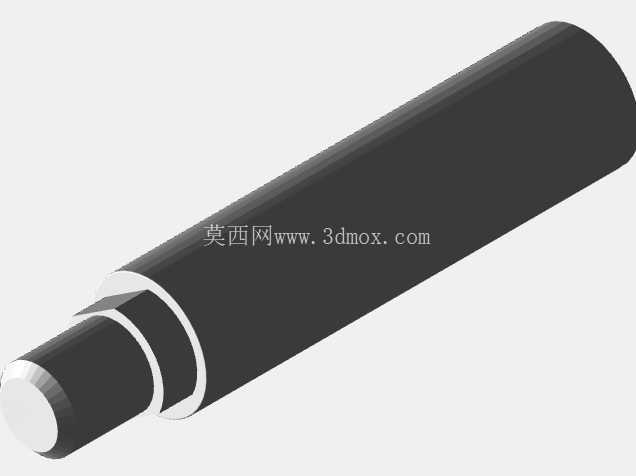

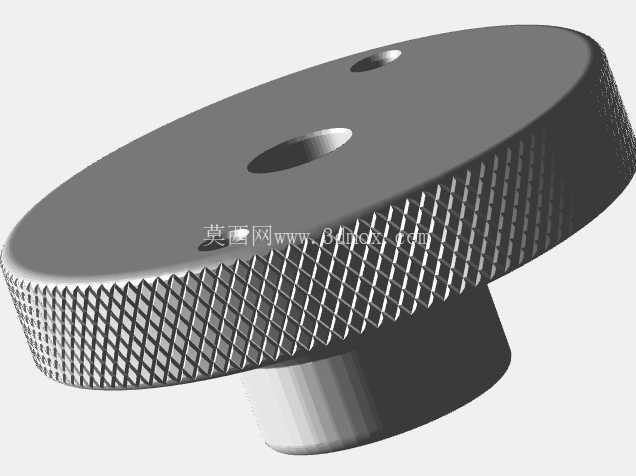

　　从结构布局来看，床身采用平直导轨设计，导轨副为滑动摩擦结构，拖板分为横向进给与纵向进给两个运动单元，横向拖板搭载可调节角度的小刀架，用于安装车刀并完成切削深度的进给调整，纵向拖板沿床身导轨做轴向运动，实现工件轴向长度方向的走刀切削，进给机构采用丝杠传动结构，手轮直接驱动丝杠带动拖板移动，操作时可通过手轮的刻度盘控制进给量，满足小余量精加工的精度控制需求。主轴单元的安装基准与床身导轨的平行度是整机装配的核心控制项，装配时需要保证主轴回转轴线与导轨纵向运动方向的平行度误差控制在0.02mm/100mm以内，避免车削工件出现锥度、端面跳动超差等问题；主轴的径向跳动与端面跳动控制在0.01mm级别，保证装夹工件后的回转精度，满足小件精加工的形位公差要求。

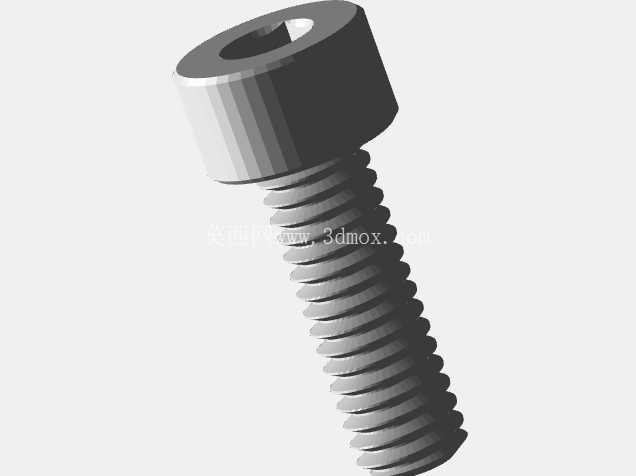

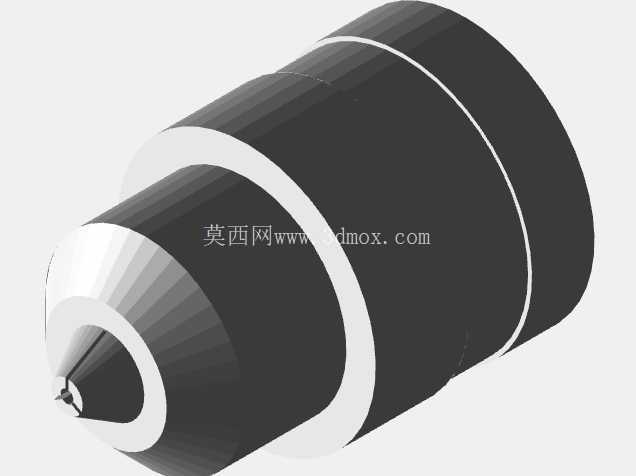

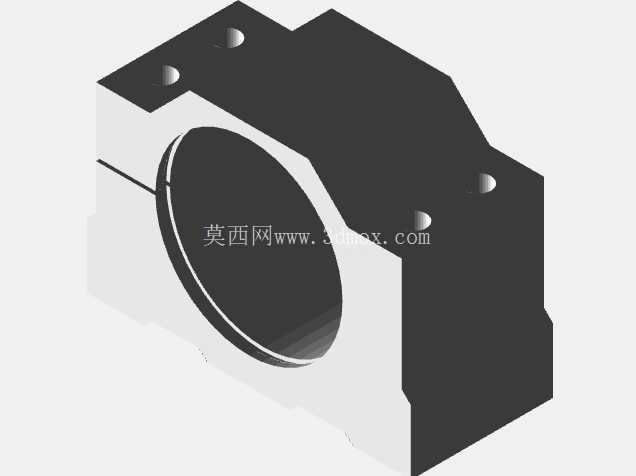

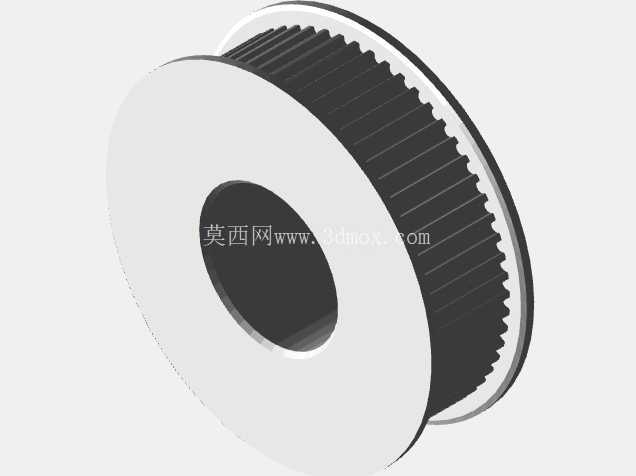

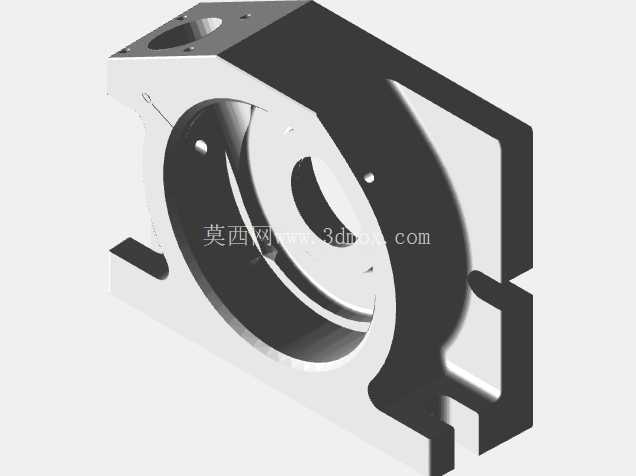

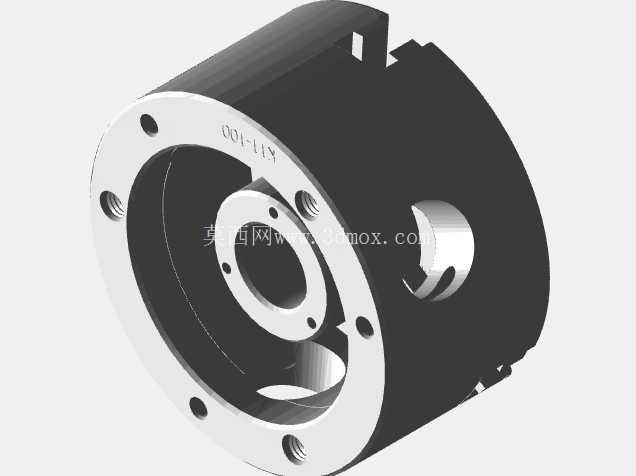

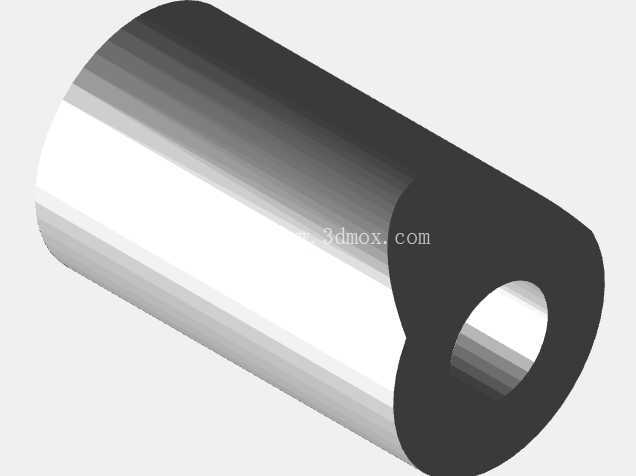

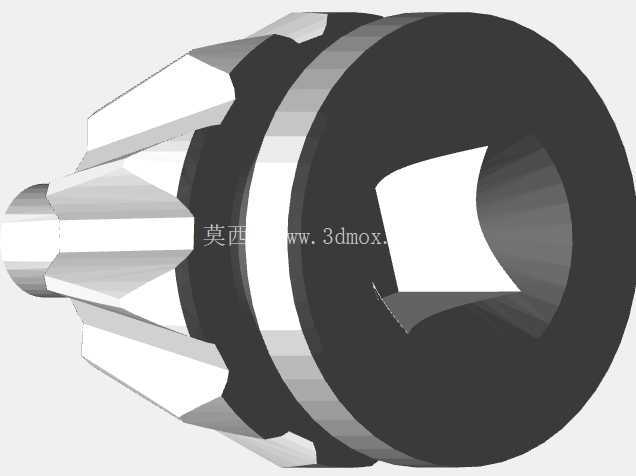

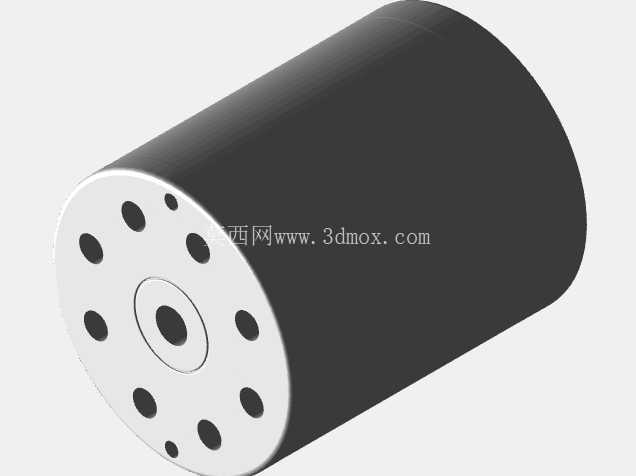

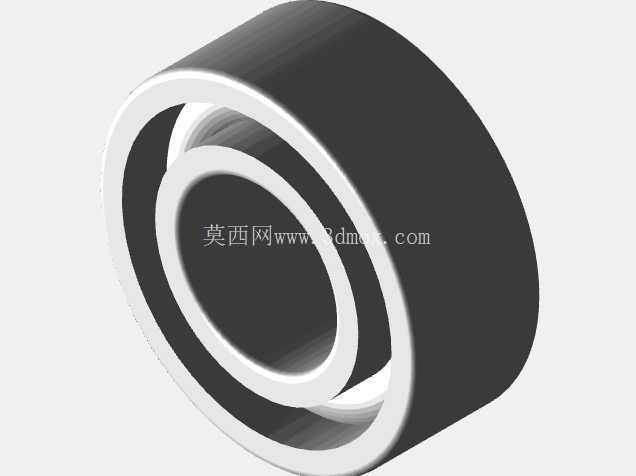

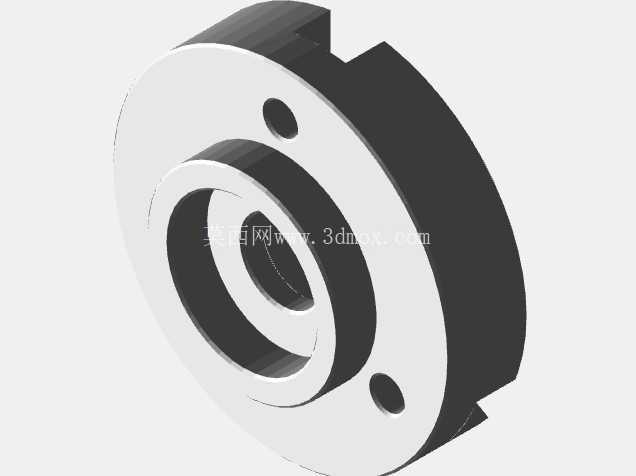

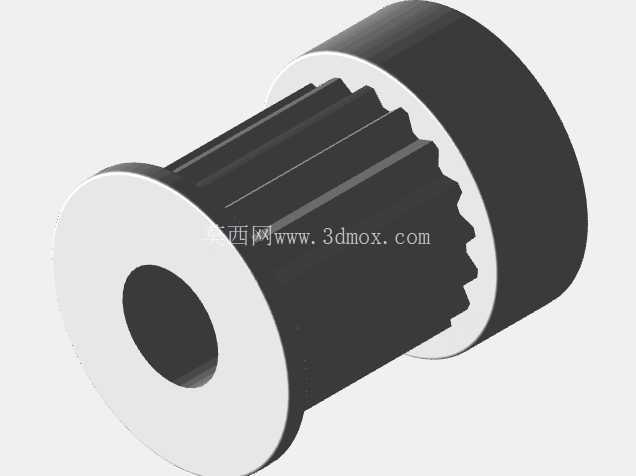

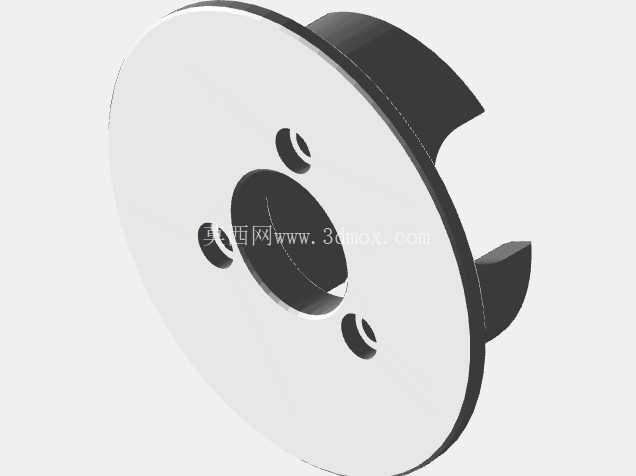

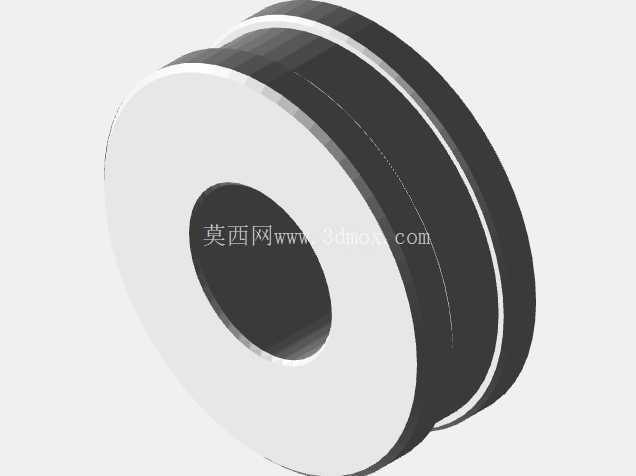

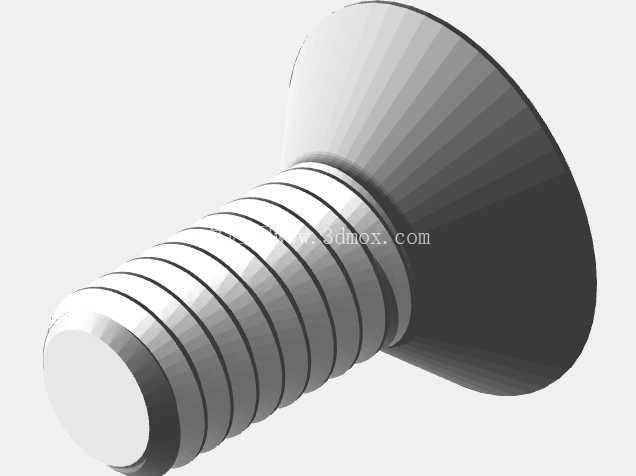

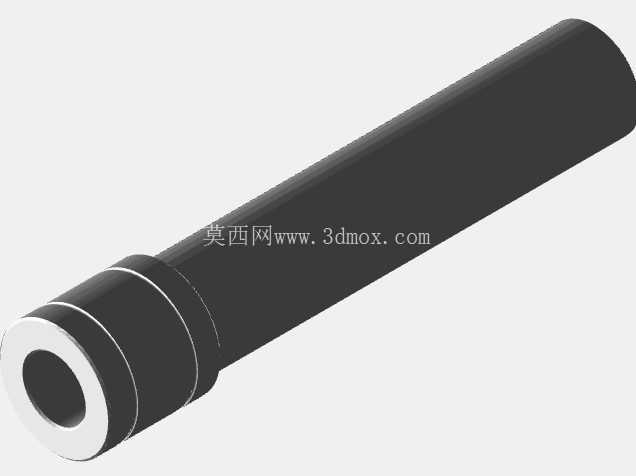

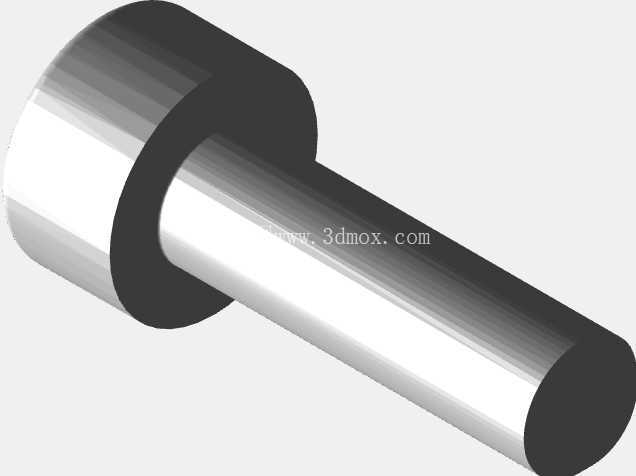

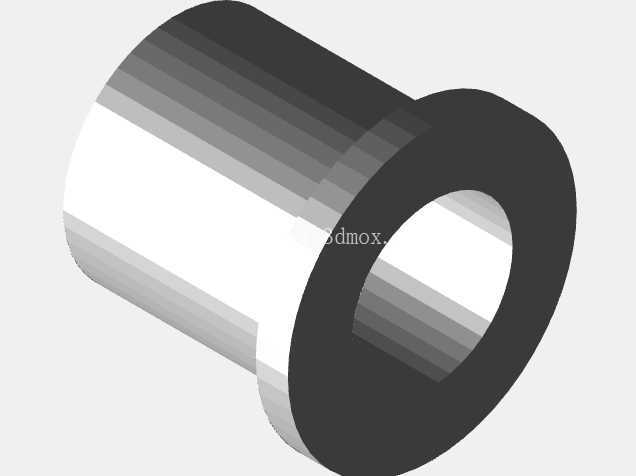

　　机头部分的安装边界尺寸围绕100mm外径的主轴壳体设计，主轴箱体通过螺栓固定在床身左端的安装基面上，安装基面的平面度要求不低于0.01mm，避免锁紧螺栓后箱体变形影响主轴回转精度；主轴后端可配套小型驱动电机，通过同步带或者联轴器直连的方式传递动力，传动结构的张紧机构预留了足够的调节空间，可根据加工材质的不同调整传动比，匹配不同的主轴转速区间，适配粗加工低转速大扭矩、精加工高转速低切削力的不同工况需求。尾座单元与主轴同轴布置，可沿床身导轨滑动并锁紧，配套顶尖用于长轴类工件的回转支撑，也可换装钻夹头完成中心钻、小直径钻头的钻孔加工，尾座的套筒行程预留了足够的伸缩量，满足不同长度工件的顶持需求，尾座中心高与主轴中心高的一致性误差控制在0.01mm以内，避免顶持工件时出现别劲、工件弯曲变形的问题。

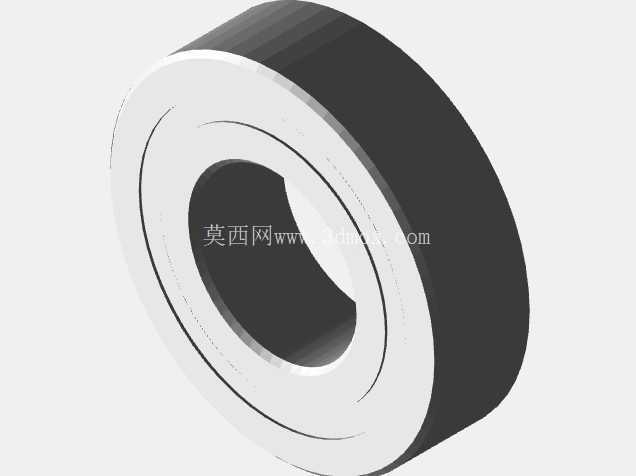

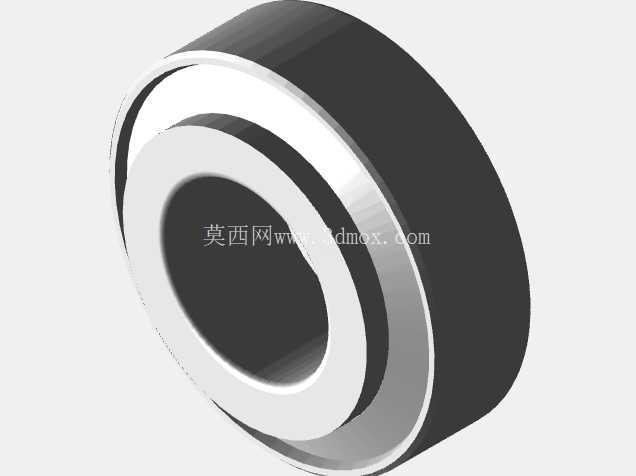

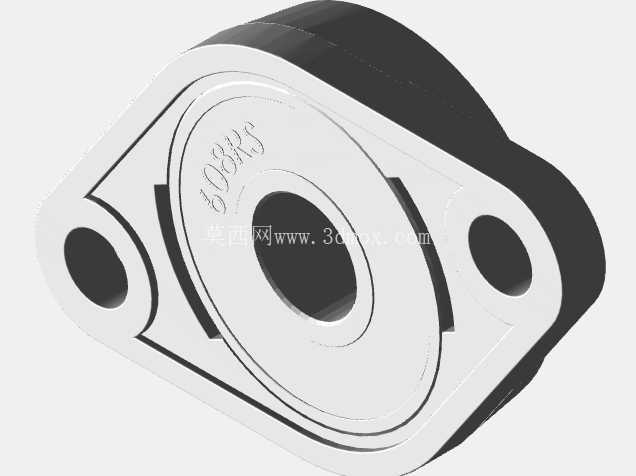

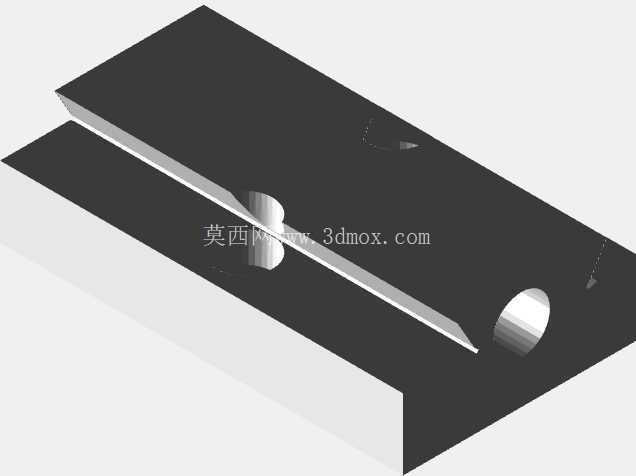

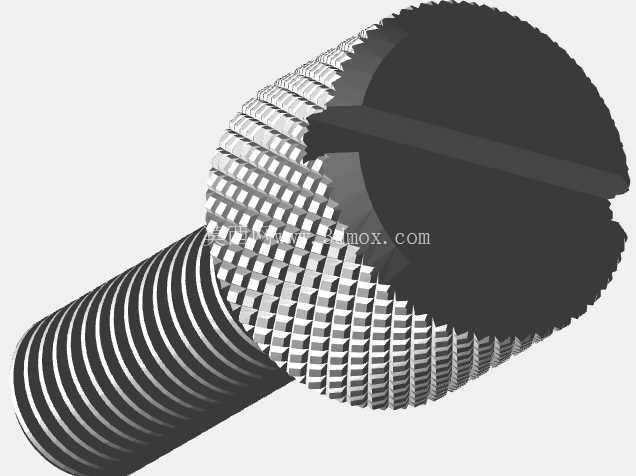

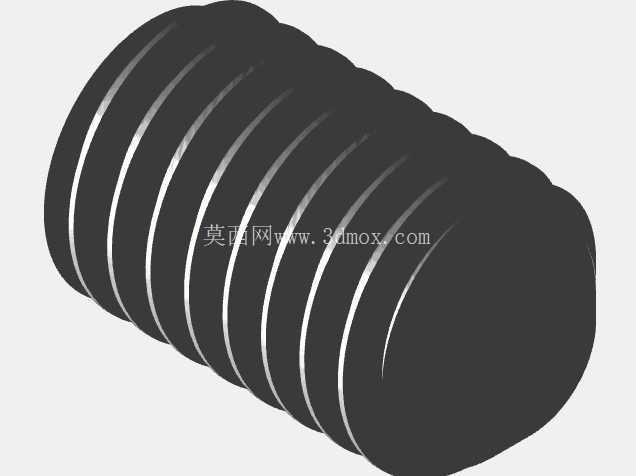

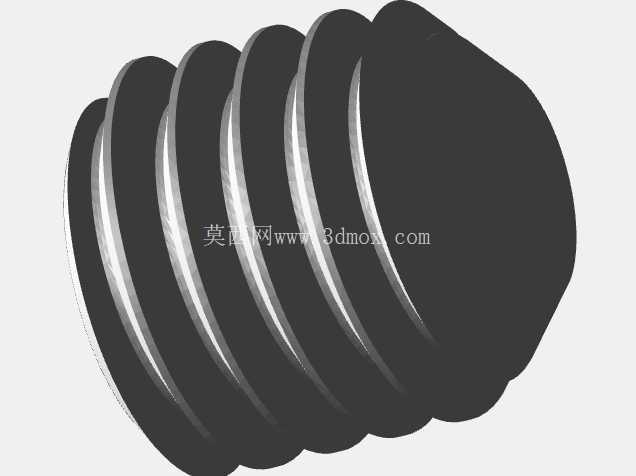

　　拖板部分的滑动面均设置了间隙调节镶条，可通过镶条上的调节螺钉调整导轨副的配合间隙，既保证拖板移动的顺畅无卡滞，又能消除间隙带来的窜动，提升切削过程中的稳定性，减少切削振纹的产生。刀架的安装位置与主轴中心高匹配，可同时装夹多把不同用途的车刀，通过转动刀架实现换刀操作，换刀后的重复定位精度可满足小件加工的公差要求，不需要每次换刀后重新对刀，提升单件加工的操作效率。整机的润滑点均设置在易操作的位置，日常维护时可直接对导轨面、丝杠、轴承位置加注润滑脂，减少运动部件的磨损，延长设备的使用寿命。

　　在实际使用场景中，这类小型车床可完成模型制作中的轴类零件、套类零件、小直径螺纹件的加工，也可用于电子设备小五金配件的修配、教学场景中的车工基础操作实训，相比大型工业车床，其操作门槛更低，运动部件的防护结构简单直观，初学者可快速掌握基本操作方法，同时其加工精度可满足非精密级工业小件的加工需求，对于小批量定制、单件修配的场景具备很高的实用性。结构设计上充分考虑了民用场景的使用限制，整体重量控制在单人可搬运的范围内，不需要起重设备即可完成移位安装，所有操作手柄、手轮均布置在人体工程学合适的位置，操作人员站在设备前方即可完成所有进给操作、主轴启停控制、锁紧操作，不需要大幅度移动身体，长时间操作的疲劳度更低。

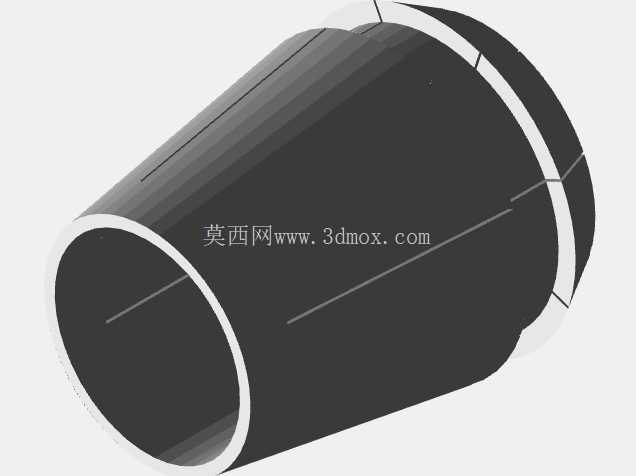

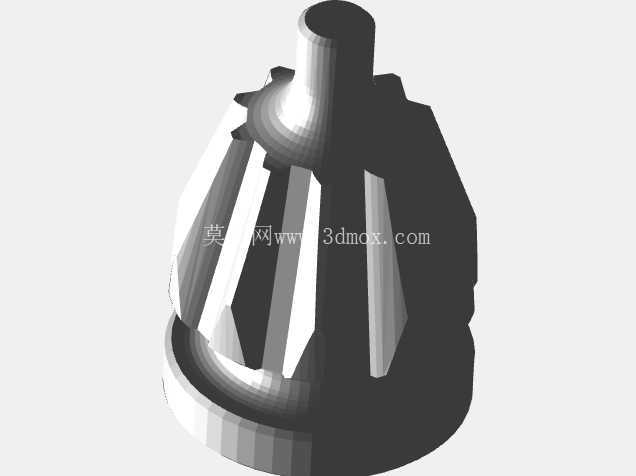

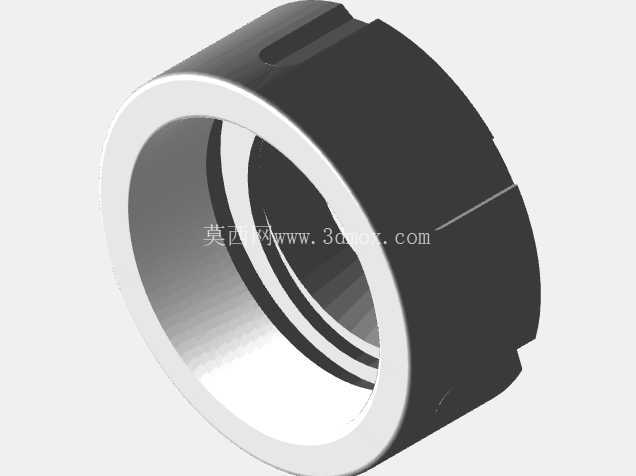

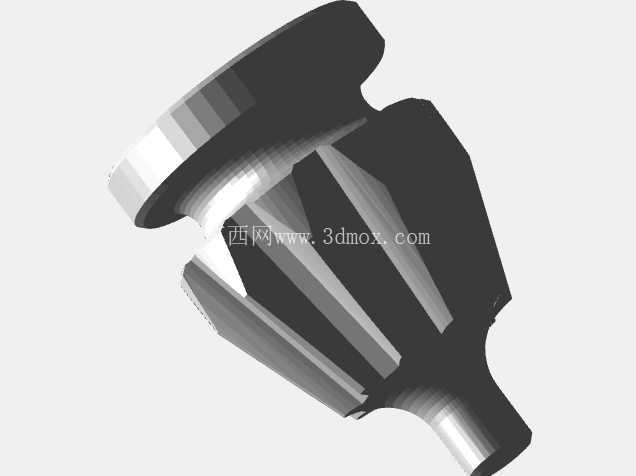

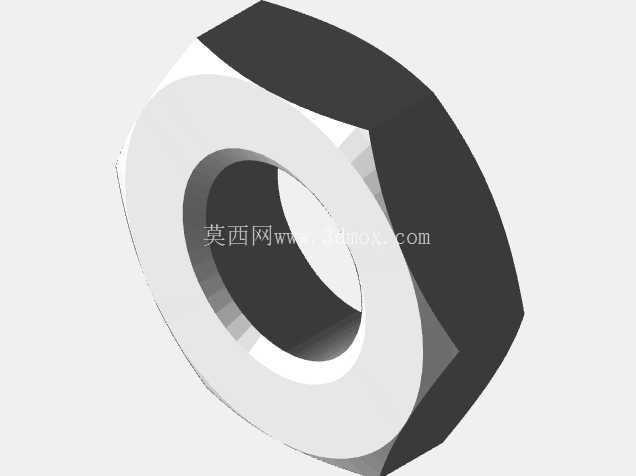

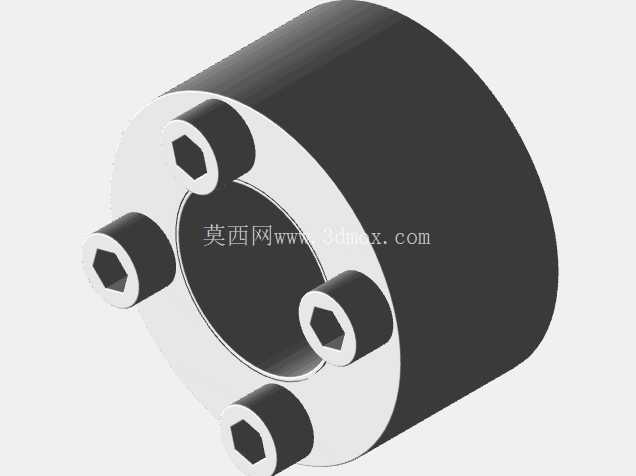

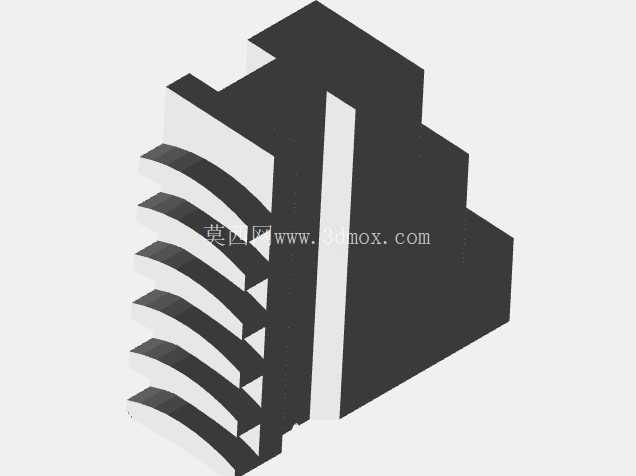

　　主轴的夹头锁紧机构采用标准ER夹头的锁紧螺母结构，锁紧力足够夹持常规加工场景下的工件，不会出现切削过程中工件松动打滑的问题，夹头的更换操作简单，不需要专用工具即可完成不同规格夹头的换装，适配不同直径的工件装夹需求。床身的材质采用高刚性的结构设计，切削过程中可有效吸收振动，减少振刀现象，保证加工表面的粗糙度满足使用要求，即使是小进给量的精加工工况，也能保证切削过程的稳定性。
