立式钢构数控铣削加工中心整机结构

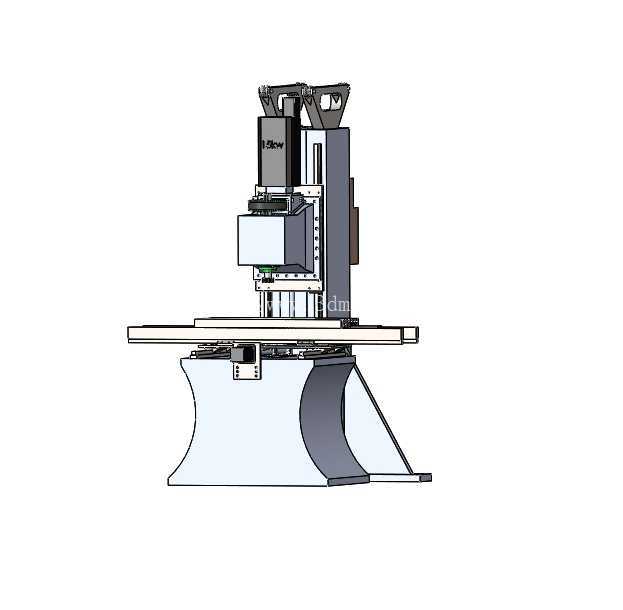

　　这套立式数控铣削设备的三维结构，面向中小型金属零件的平面铣削、钻孔、镗孔与简单轮廓加工场景，常见于小型机加工车间、模具打样工位、职业院校数控实训区以及非标零件试制单元。整机采用C型立式布局，工作台沿X向横跨床身前部，立柱承载Z向主轴滑枕与Y向进给单元，操作人员可从正面完成工件装夹、对刀与日常维护，排屑空间在工作台下方敞开，配合简易排屑托盘即可承接加工产生的金属切屑。

　　床身主体采用ggg50球墨铸铁铸造思路，底座下部做加宽弧形支撑结构，侧壁布设交错加强筋，在控制整机自重的前提下提升静刚度，吸收主轴高速铣削时产生的振动。底座与立柱结合面采用大面积贴合设计，螺栓锁紧后可减少装配结合面的微观变形；主轴单元最高转速设定在12000rpm，配套15kw主电机，兼顾铝合金高速轻切削与钢材低速重铣削的扭矩需求。主轴箱沿立柱导轨做Z向上下进给，内部布置主轴套筒、打刀缸与冷却管路，前端刀柄端面预留气幕接口，加工时可阻挡切屑与切削液进入主轴锥孔。

　　传动转换环节通过不同规格的正时皮带轮组合实现转速匹配，设计阶段可根据加工材质更换带轮直径，调整主轴与电机之间的传动比：加工钢件时选用降速增扭配比，保证大切深下主轴输出足够扭矩；加工铝件、塑料等软质材料时切换升速配比，充分发挥高转速下的表面加工质量。皮带张紧侧设置可调张紧轮，安装时通过螺栓改变张紧轮位置控制皮带预紧力，既避免皮带打滑造成转速损失，也防止预紧力过大加剧主轴轴承与电机轴的径向负载。

　　工作台采用长条形矩形结构，台面上预留标准T型槽，装夹时可通过压板、平口钳或组合夹具固定毛坯，X向行程覆盖工作台全长有效区域，Y向进给带动主轴箱在立柱正面前后移动，三轴运动边界在建模时已预留安全间隙：主轴滑枕上行至最高位时，刀柄端面与工作台面保留足够换刀空间，下行至最低切削位时，主轴套筒与夹具之间不会发生干涉；工作台移动到左右极限位置时，两端拖链与护罩不会超出底座侧边轮廓，车间布局时只需在设备正面预留操作开门与工件上下料空间，左右两侧保留维护通道即可。

　　导轨选型结合负载特性，X、Y轴采用线性滚动导轨搭配滚珠丝杠传动，丝杠两端采用角接触轴承支撑座固定，预拉伸安装以抵消进给运动产生的热伸长；Z向因主轴箱自重较大，配备配重或制动伺服结构，断电时可防止主轴箱下滑。整机外围预留电控柜安装位、冷却水箱放置区与润滑管路走线空间，钣金护罩沿三轴运动轨迹布置半封闭防护结构，既阻挡切削液飞溅，又不影响工件吊装。建模过程中所有装配关系按实际加工逻辑搭建，铸件壁厚、螺栓孔位、导轨安装基准均按工程公差思路预留，结构工程师可在此基础上细化零件工程图，或根据自身加工行程需求调整工作台长度、立柱高度与主轴功率配置，快速衍生出不同规格的立式数控铣设备。
