固体燃料过热锅炉本体结构设计

　　这套炉体结构面向中小型供热、工艺加热以及需要稳定蒸汽或高温热源的生产场景，整体围绕固体燃料燃烧后的热量回收、烟气组织和承压换热来布置。现场常见于小型工厂热源站、教学试验装置、船舶辅助动力配套以及需要独立供热的偏远作业点，设备不依赖复杂外部管网，燃料适应性较强，可在煤、成型生物质颗粒等固体燃料条件下完成燃烧与换热。

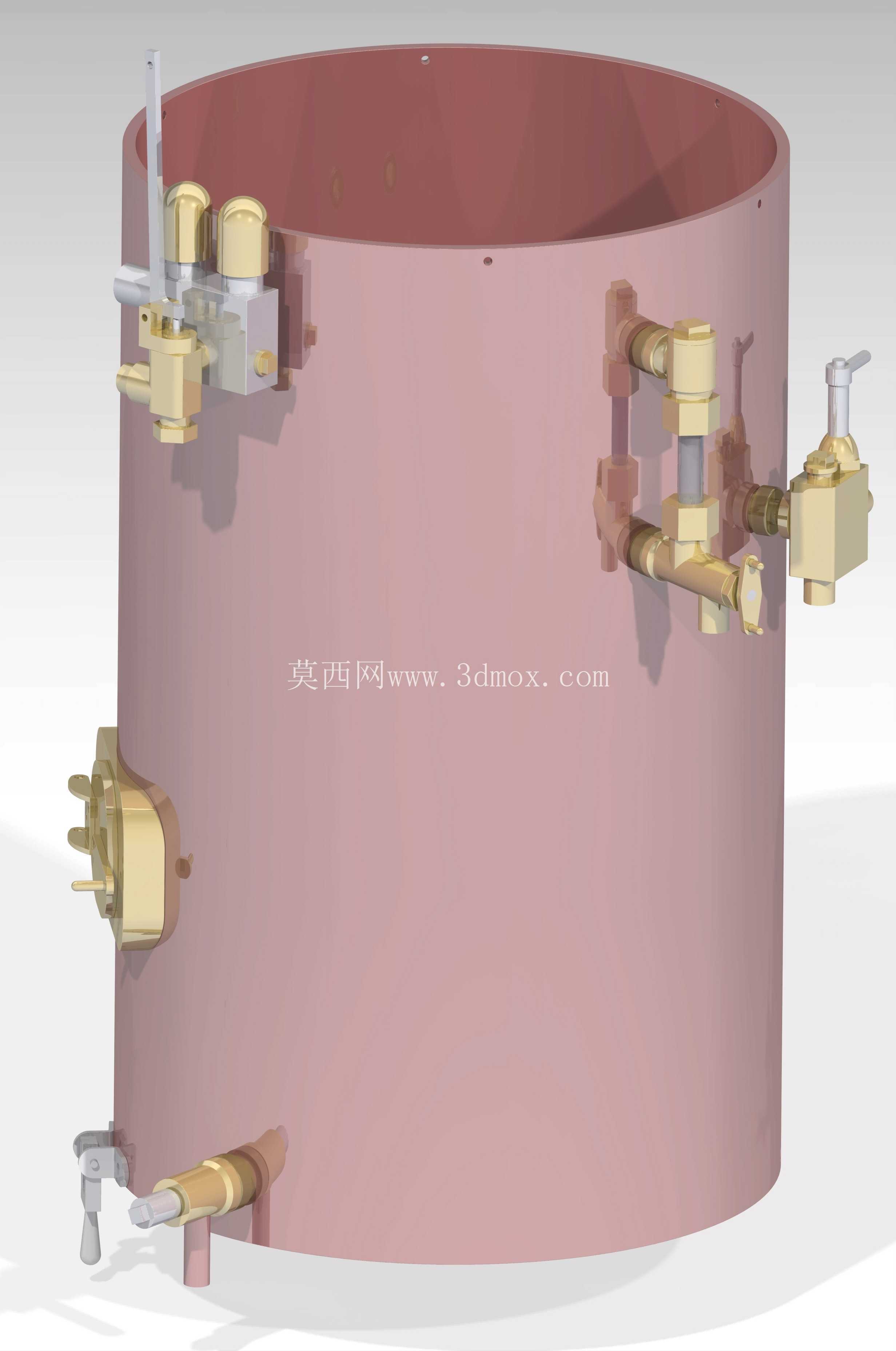

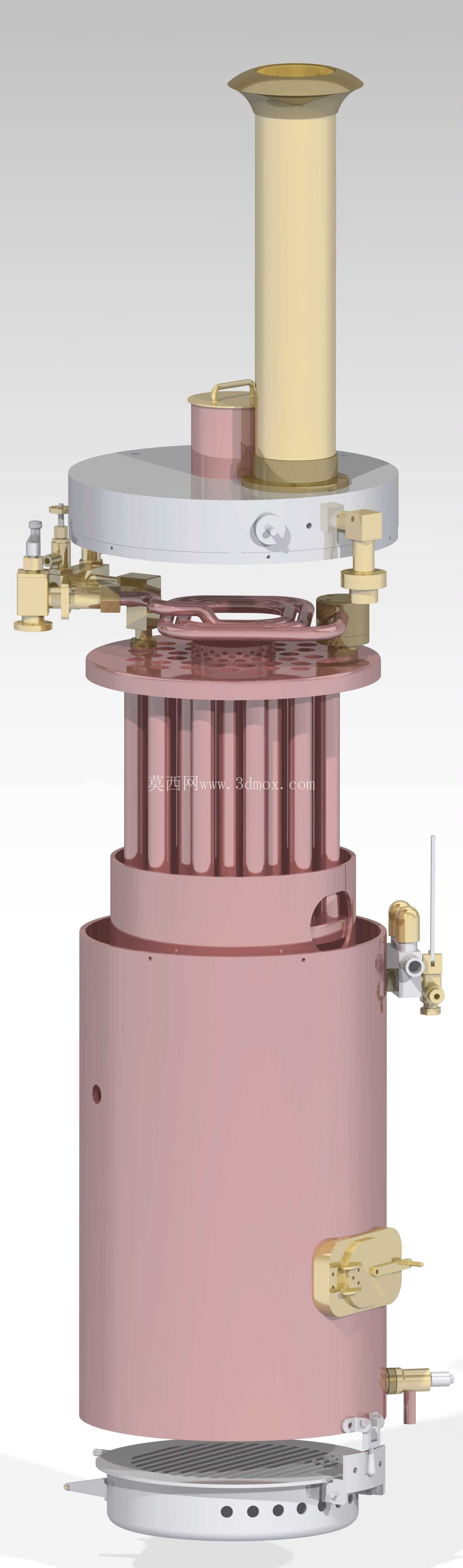

　　从外观上看，主体采用圆筒形炉壳，这种形式在承压和受热膨胀方面具有明显优势：环形截面受力均匀，壁厚利用效率高，热态下径向膨胀对称，便于支座和接管补偿。炉壳外侧布置多组侧向接口，分别对应给水、蒸汽引出、排污、仪表测点、检修附件以及管路连接。接口并非随意排布，而是沿着筒体周向和高度方向分层设置，下部接口偏向排污与放水，中部接口兼顾水位、压力监测和管路接入，上部则集中布置蒸汽出口、安全附件和检修结构。

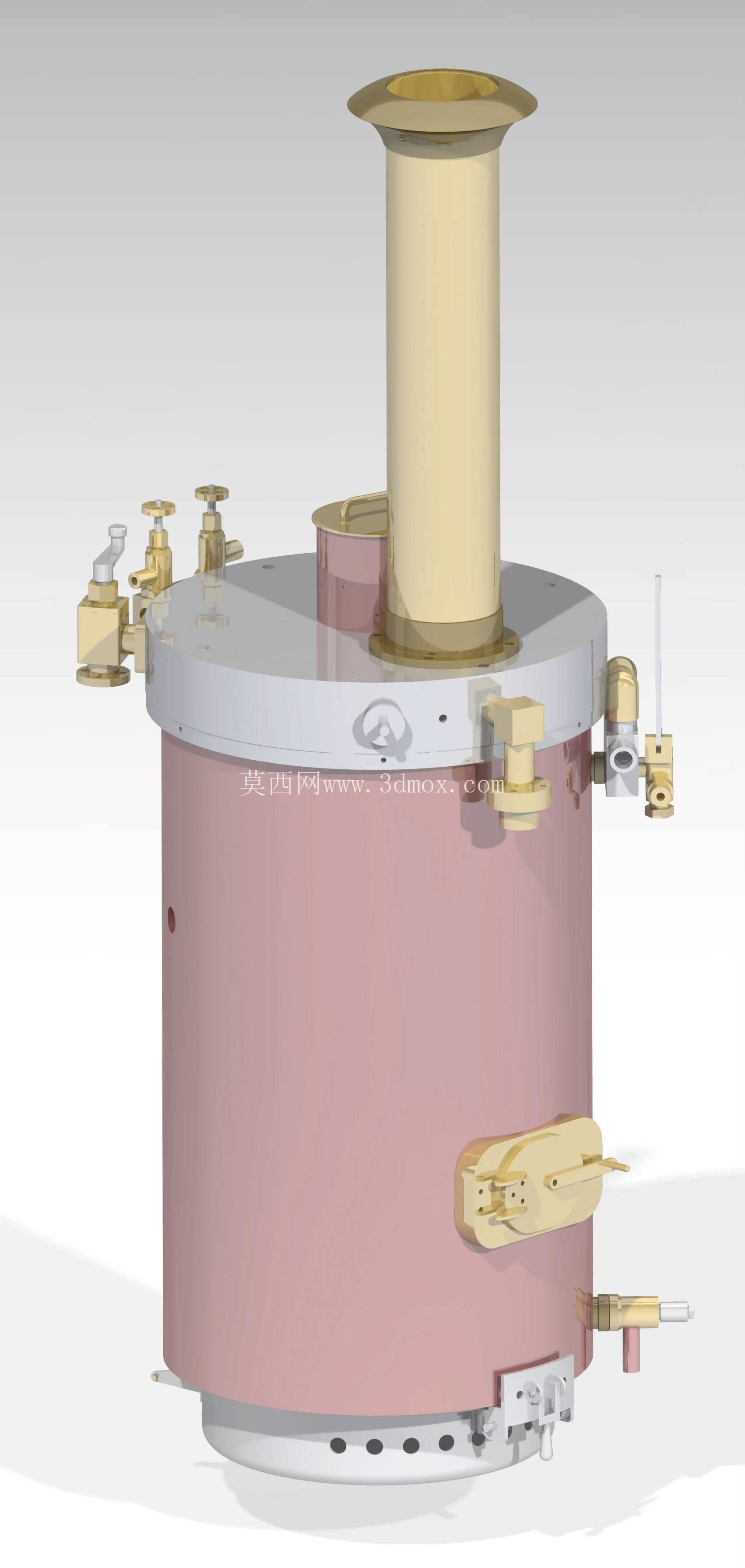

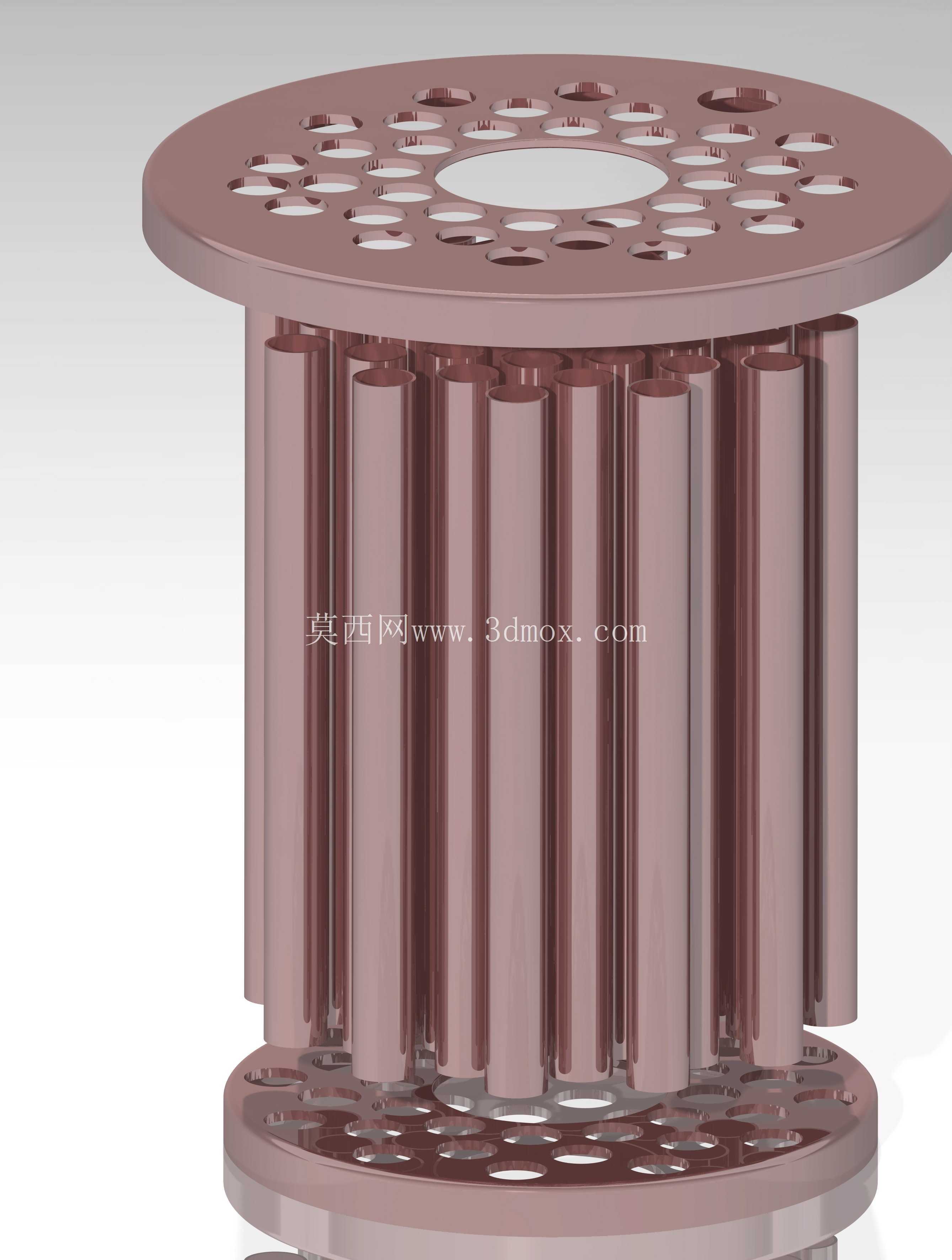

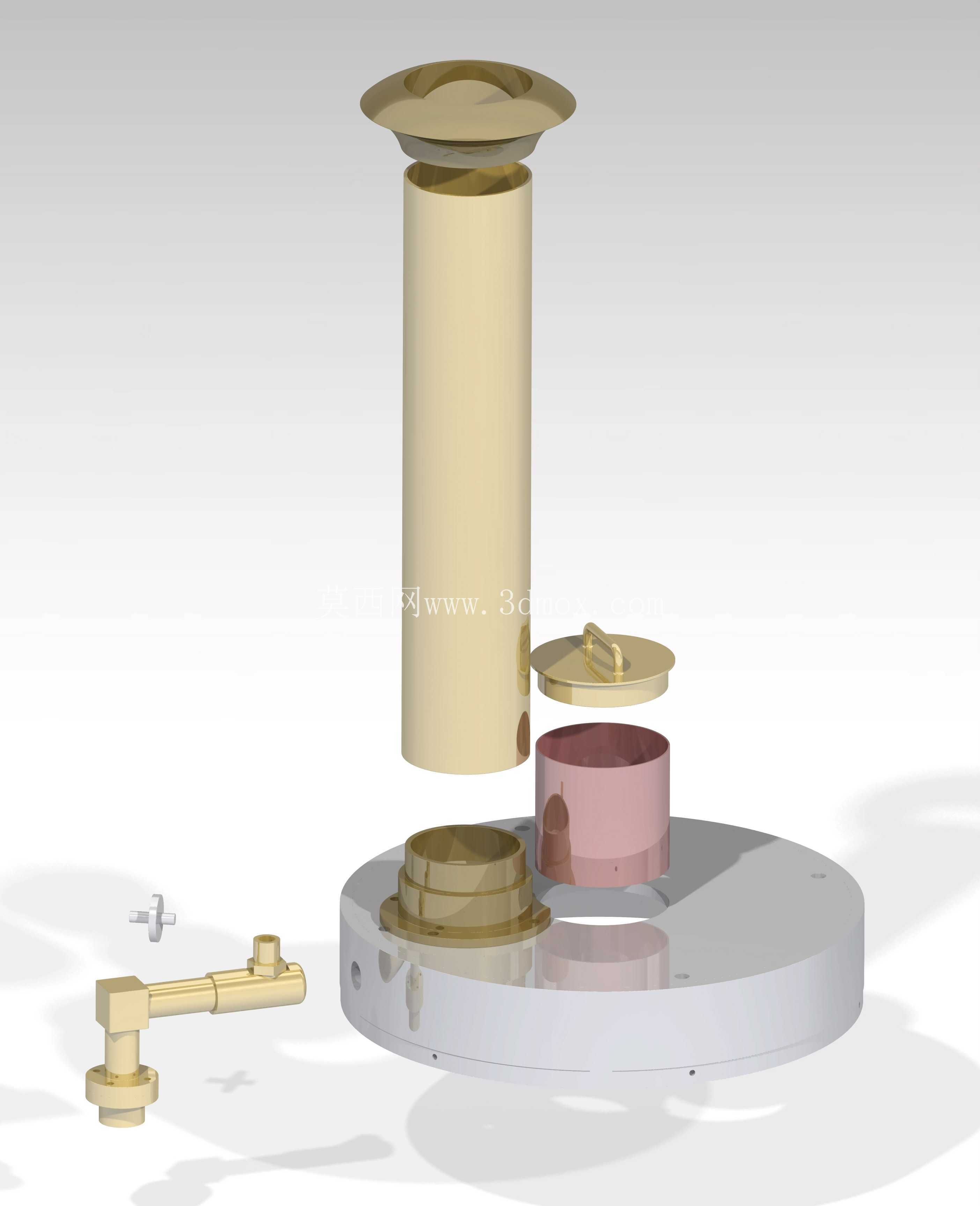

　　顶部高耸的筒体段构成烟气与蒸汽进一步换热的通道，也是过热区域的重要外形特征。燃烧产生的高温烟气在炉内经过受控路径流动，先与主受热面交换热量，再进入上部换热空间，使饱和蒸汽继续吸热成为具有一定过热度的蒸汽。这样的布置能够降低出口蒸汽带水风险，提高热源品质，对于驱动小型蒸汽机械、满足工艺加热温度要求都更有利。顶部扩口结构兼顾烟气排出或外接烟道的安装需求，法兰式边界便于与后续烟道、阀门或保温层对接。

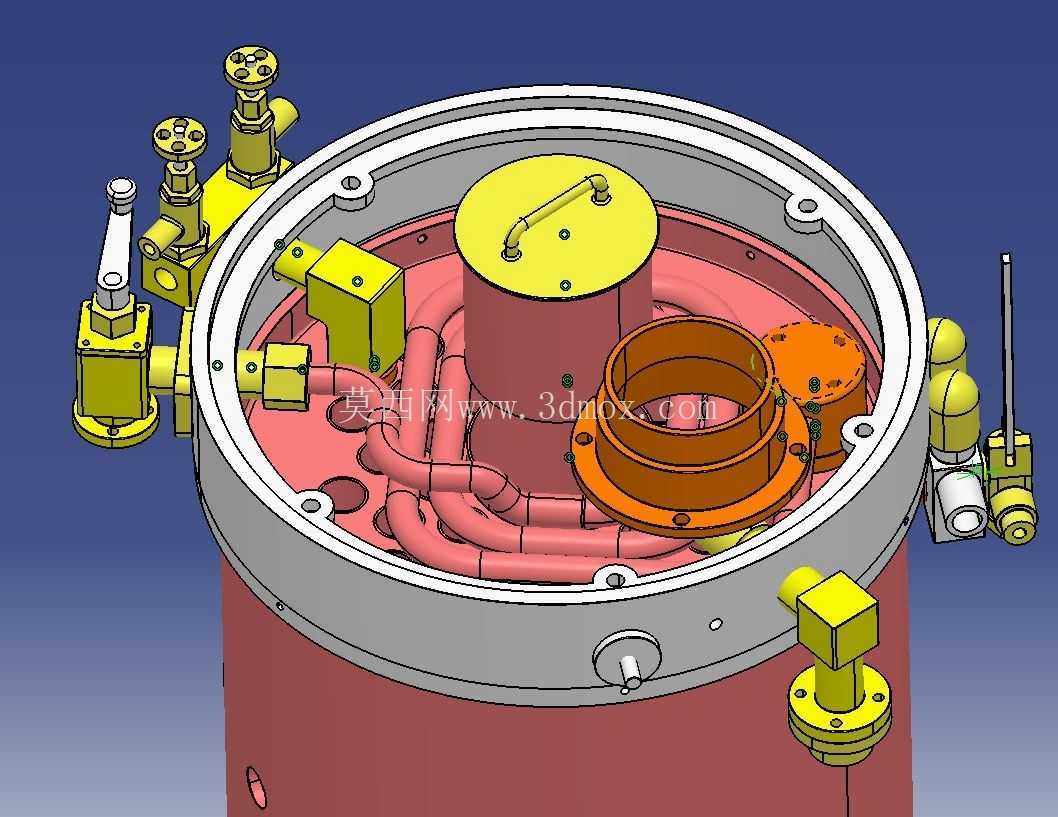

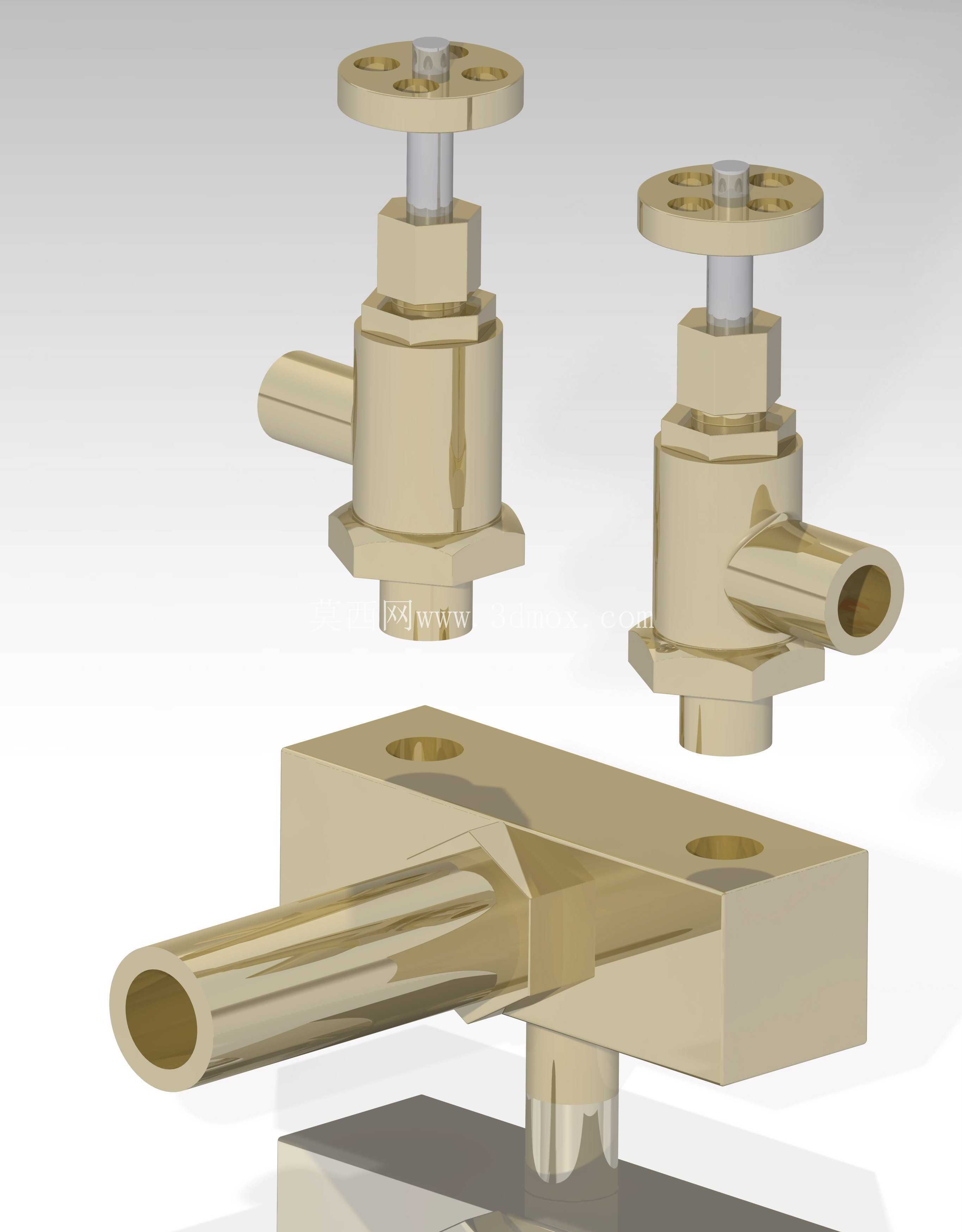

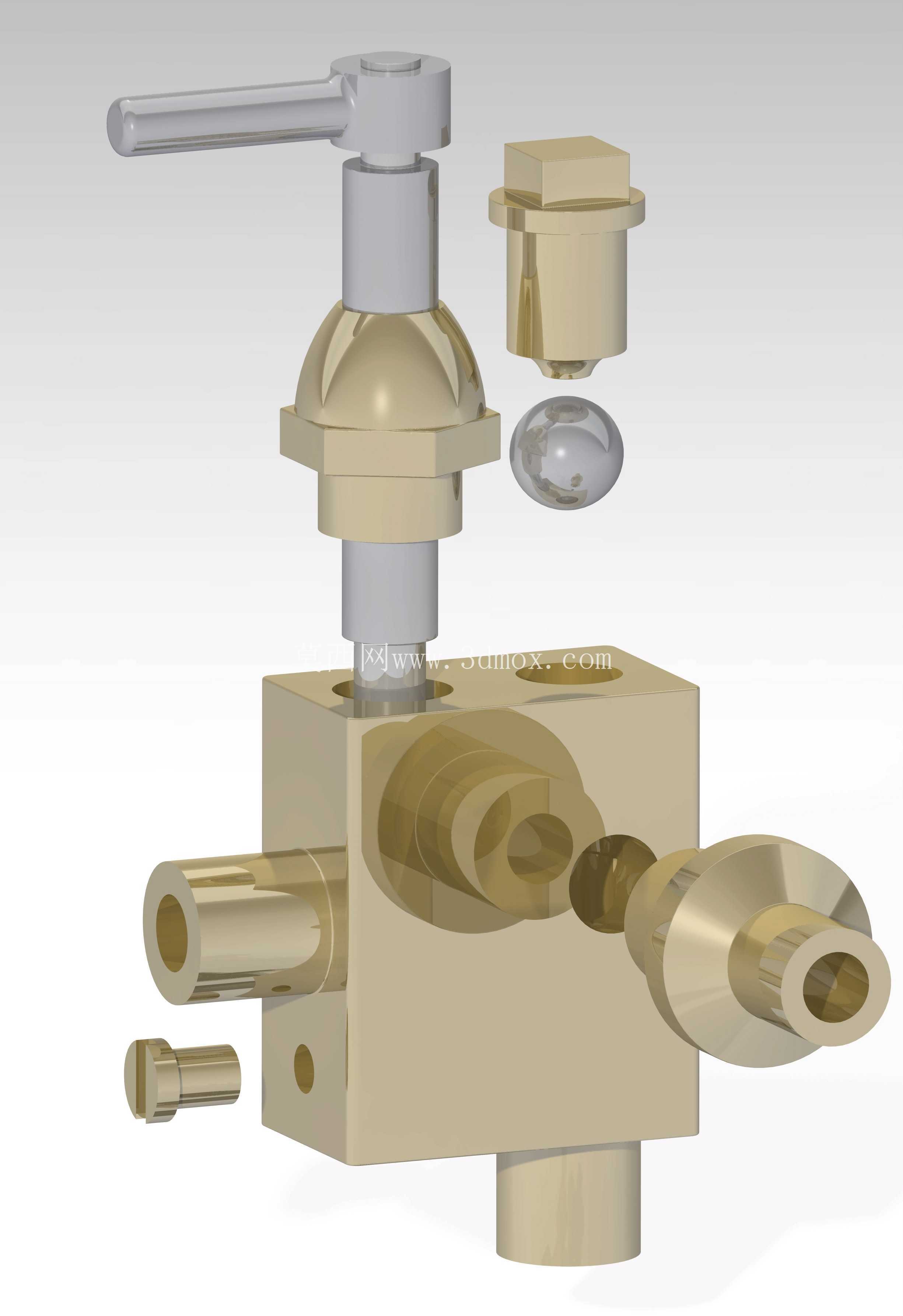

　　炉顶区域可以看到多组阀件、手轮和小型接管，它们对应锅炉运行中不可缺少的操作与安全功能。蒸汽截止、给水调节、放空、安全阀接口以及压力、水位监测点都需要在三维布局阶段提前校核。模型中这些附件的位置保留了实际操作空间，手轮之间没有明显干涉，检修人员站在炉侧即可完成主要阀门操作。对于锅炉类设备而言，仅把筒体建出来并不足以支持设计评审，附件的高度、朝向、扳手空间和管路走向同样决定后期装配质量。

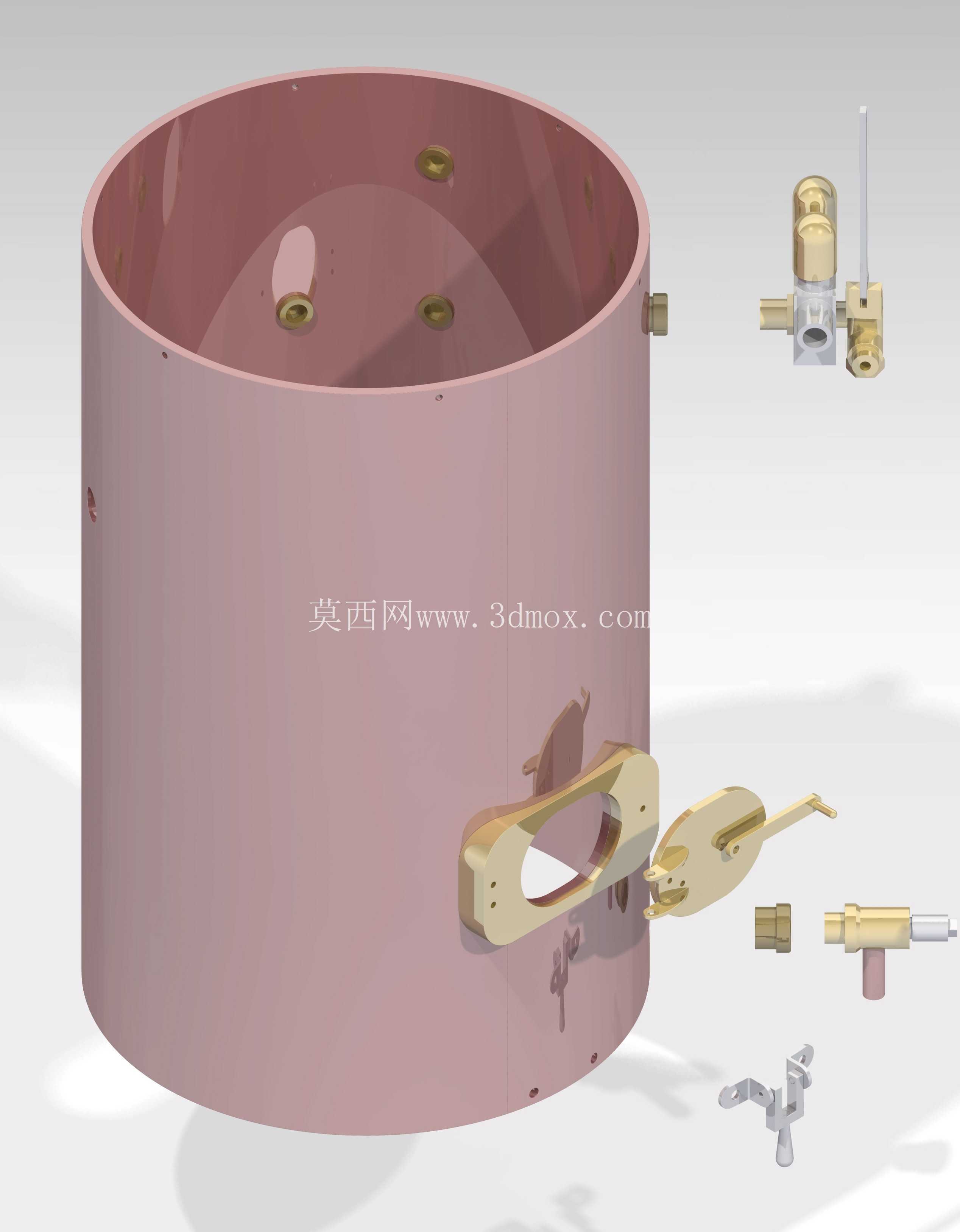

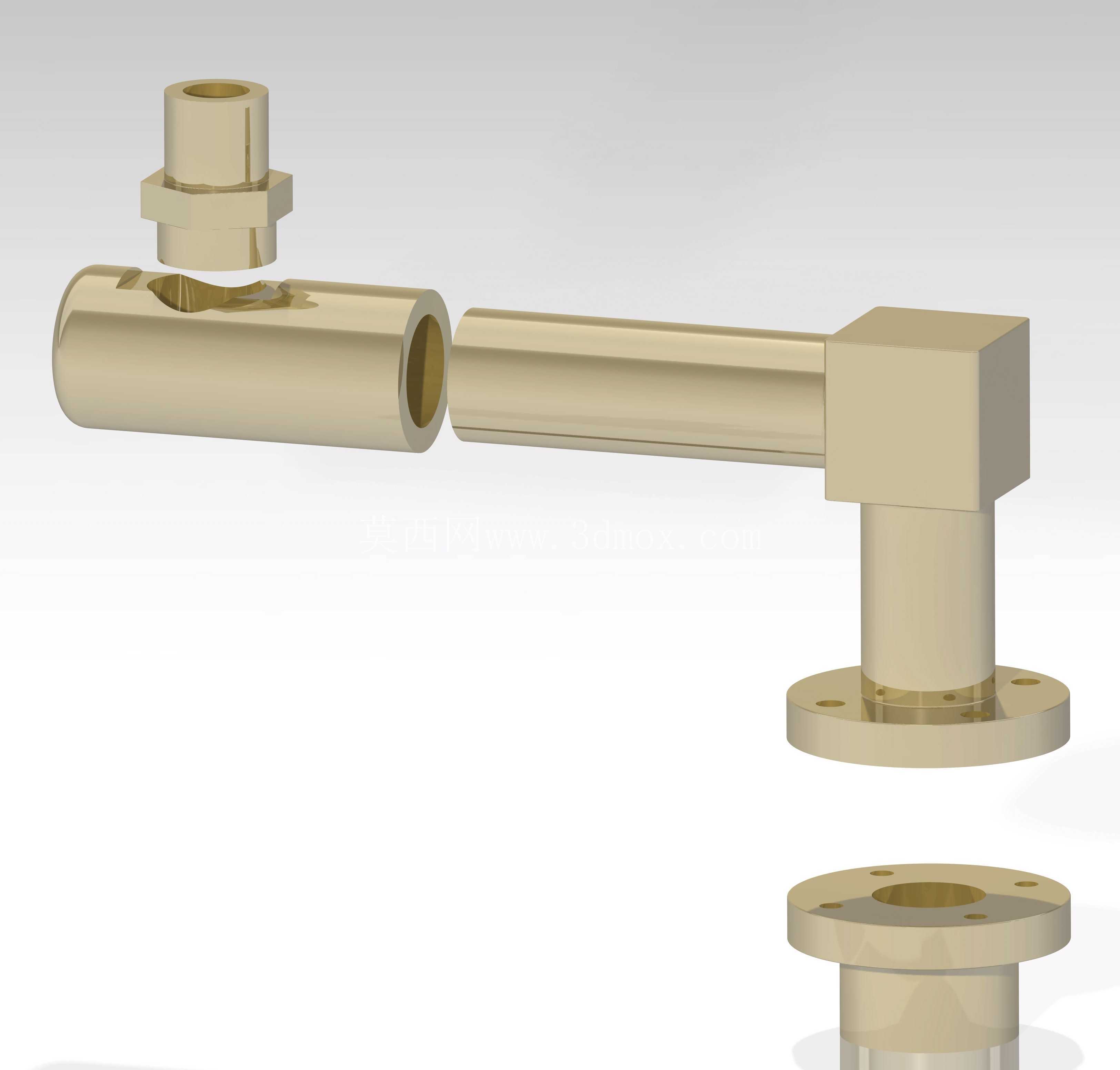

　　筒体侧面的小型凸台和管嘴采用短管加强的方式引出，适合连接仪表、支管和辅助系统。设计时需要关注管嘴与筒壁连接处的局部应力，尤其是频繁热胀冷缩的位置，焊接结构、补强圈和圆角过渡都应在详细设计中明确。底部一圈均匀分布的小孔体现了安装定位与通风、排液或底座连接的边界条件，炉体通过下部支承结构落在基础上，支承受力点应尽量对称，避免满水状态下局部载荷集中。

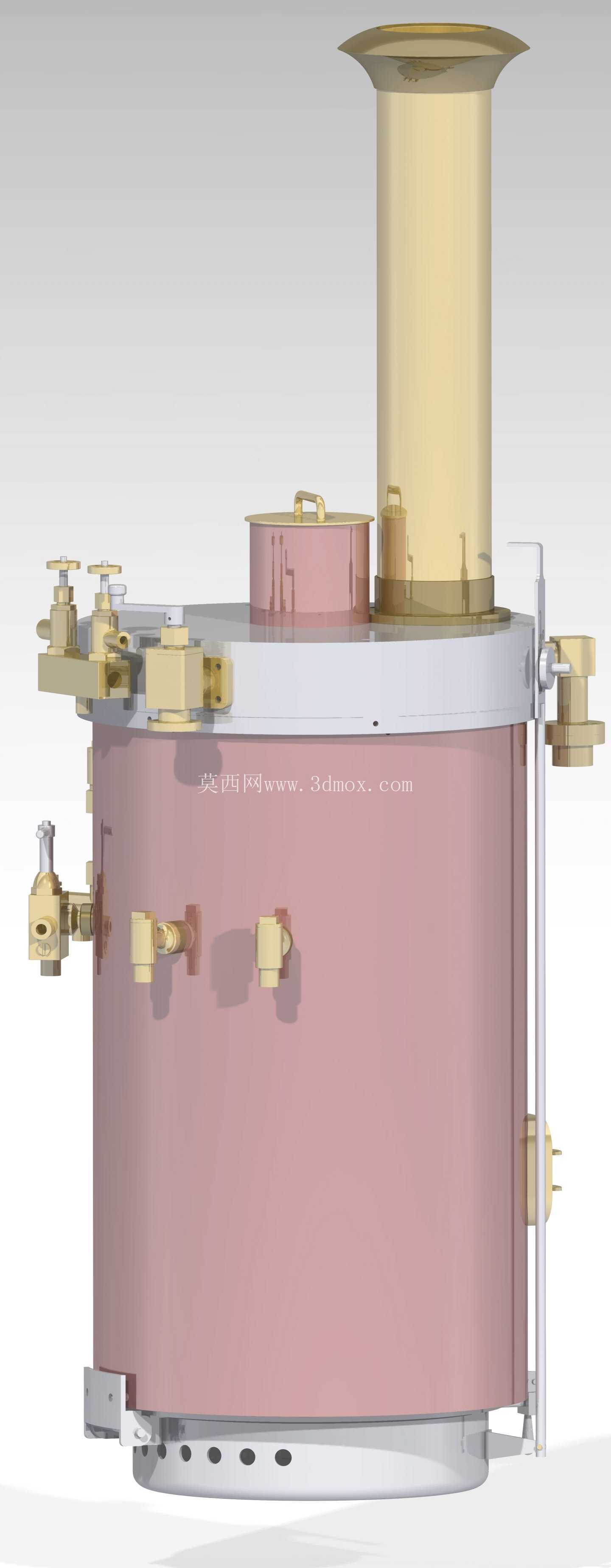

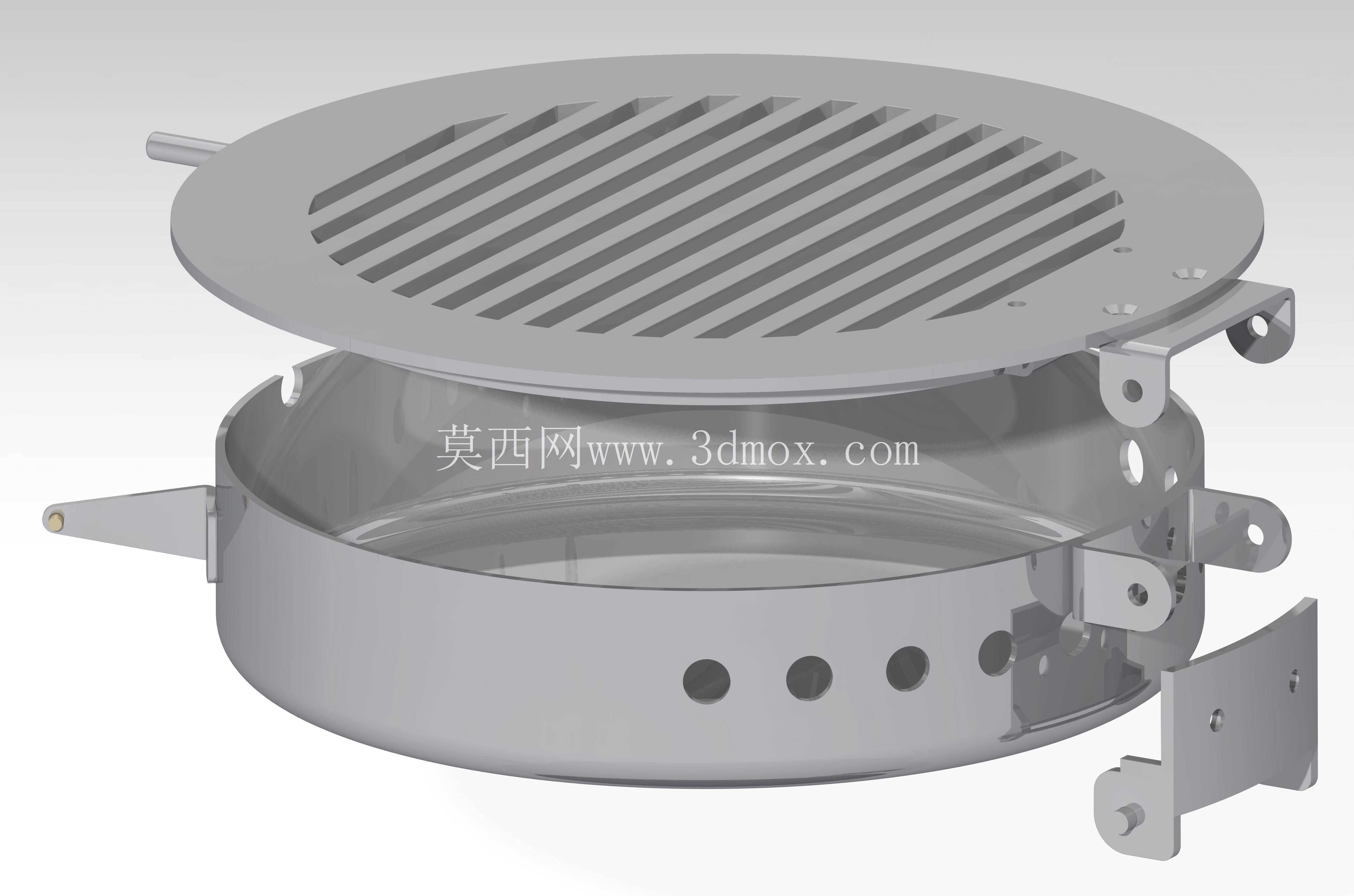

　　燃烧与灰斗相关结构在下部形成相对封闭的空间，固体燃料在炉内燃烧后，灰渣沉降和清灰路径需要与送风、炉排或燃烧室结构配合。圆筒外壳把高温区域包围在内，外侧可敷设保温层，以减少散热损失。模型中粉紫色主体与米黄色顶部烟道形成清晰的功能分区：前者主要承担锅筒及换热壳体作用，后者强调烟气上升和过热换热通道；顶部小型圆盖则提供检修或附件安装入口。

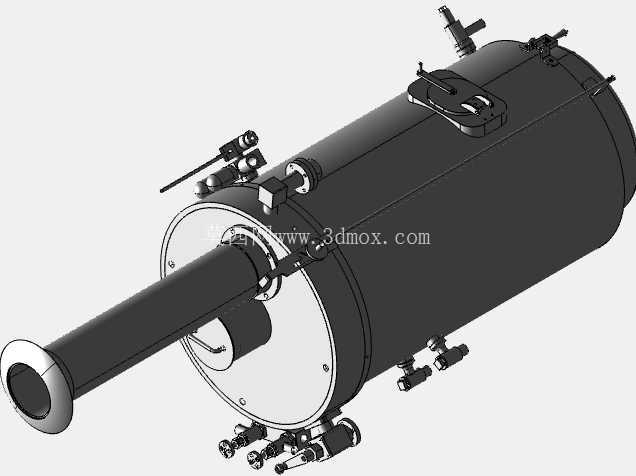

　　在三维建模思路上，该结构适合采用骨架草图控制总体高度、筒径、管口方位和支座中心线，再通过旋转特征建立主筒体，管嘴、法兰、阀件和加强结构以装配方式分层搭建。这样做的好处是后续修改筒径或平台高度时，管路附件可以随骨架同步调整。周向接口应使用角度参数管理，避免后期二维出图时管口方位混乱；顶部烟囱或过热筒段与主壳体的同轴度也需要通过基准轴约束，保证装配逻辑符合车间焊接习惯。

　　安装边界方面，设备周围必须预留阀门操作、保温施工、水位观察和定期清灰的空间。筒体侧面多个接管会连接给水管、蒸汽管、排污管和仪表管，管路不应紧贴炉壁，需留出热位移和保温厚度。顶部高耸结构对上方净空有要求，运输时还要考虑整体高度是否超限，必要时将顶部烟道、阀组和平台拆成分体部件。底部支承面需承受炉体、水和附件的组合重量，基础螺栓位置与底圈孔位应一致。

　　从运行逻辑看，给水进入炉体后在受热面内吸收热量，产生的蒸汽在上方区域进一步升温，烟气则沿设计通道放热后排出。水位控制、压力保护、排污和清灰是日常运行的关键。结构设计中把这些功能直接反映到接口和附件布局上，使模型不仅具有外观展示价值，也可用于管路干涉检查、安装方案评审、维护空间确认以及锅炉原理教学。对于从事换热设备和工业炉体设计的人员来说，该模型的参考重点在于圆筒承压壳体、多层管嘴布置、顶部过热通道以及阀组操作空间之间的协同关系。
