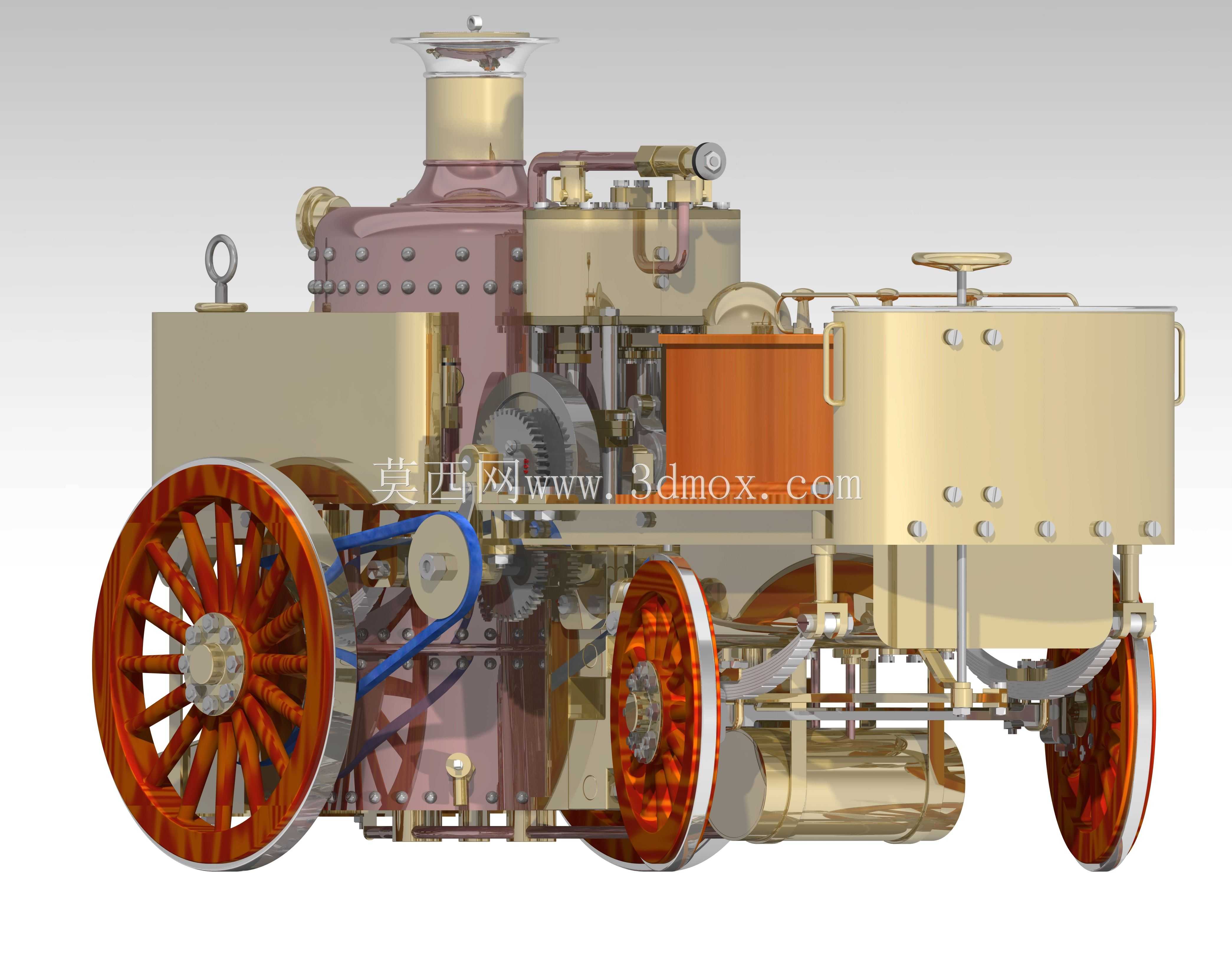

复古蒸汽动力消防作业车辆结构模型

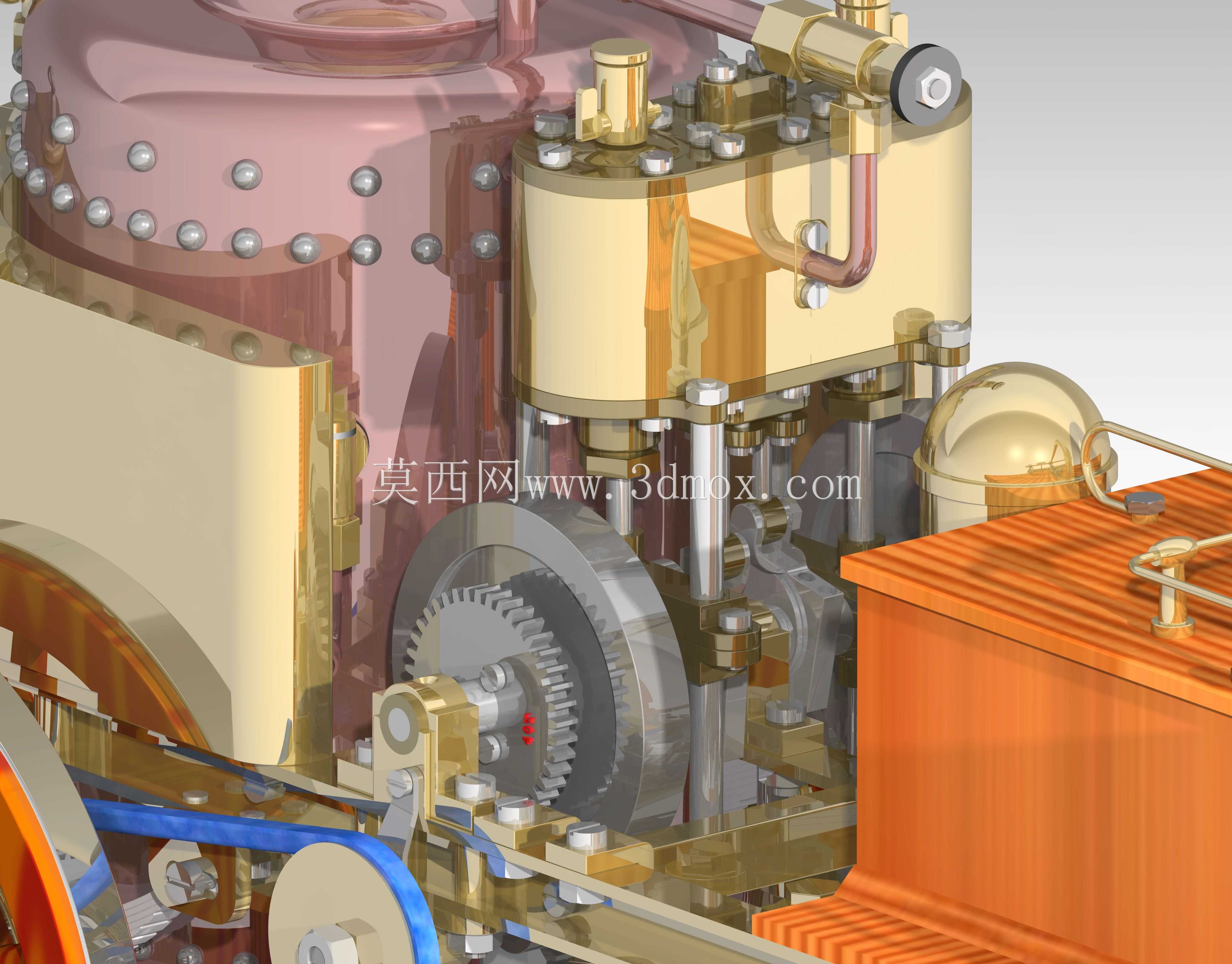

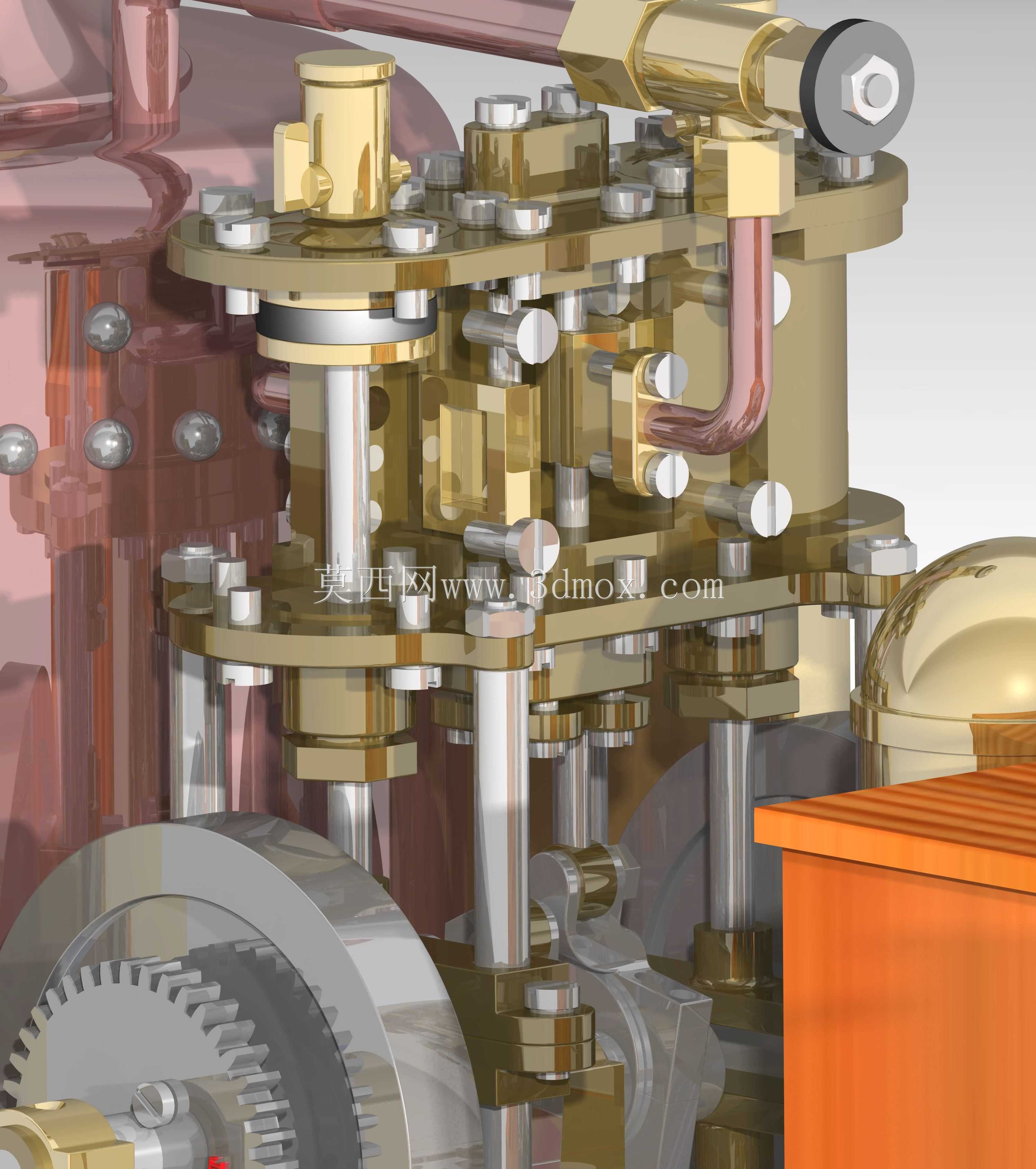

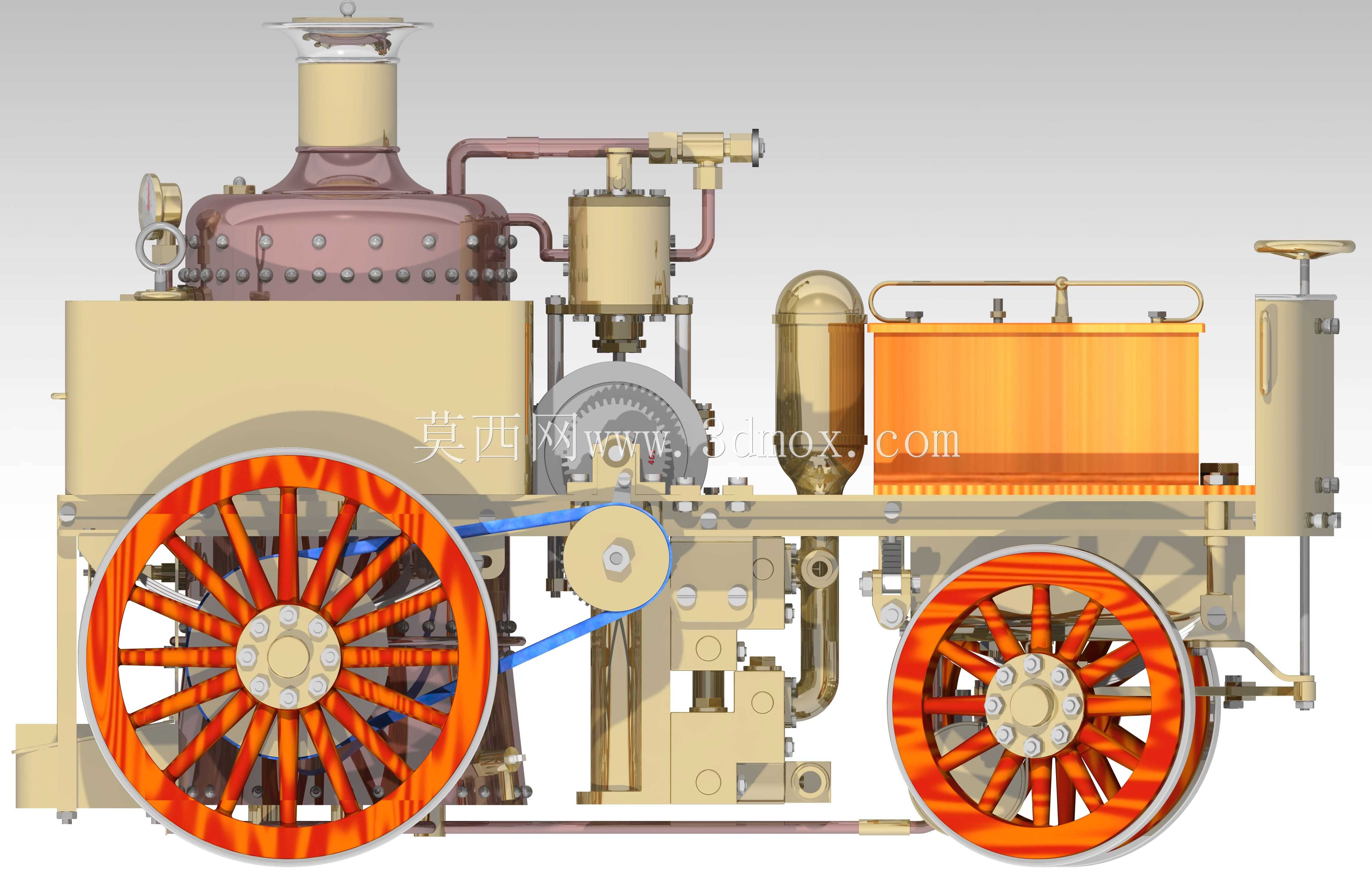

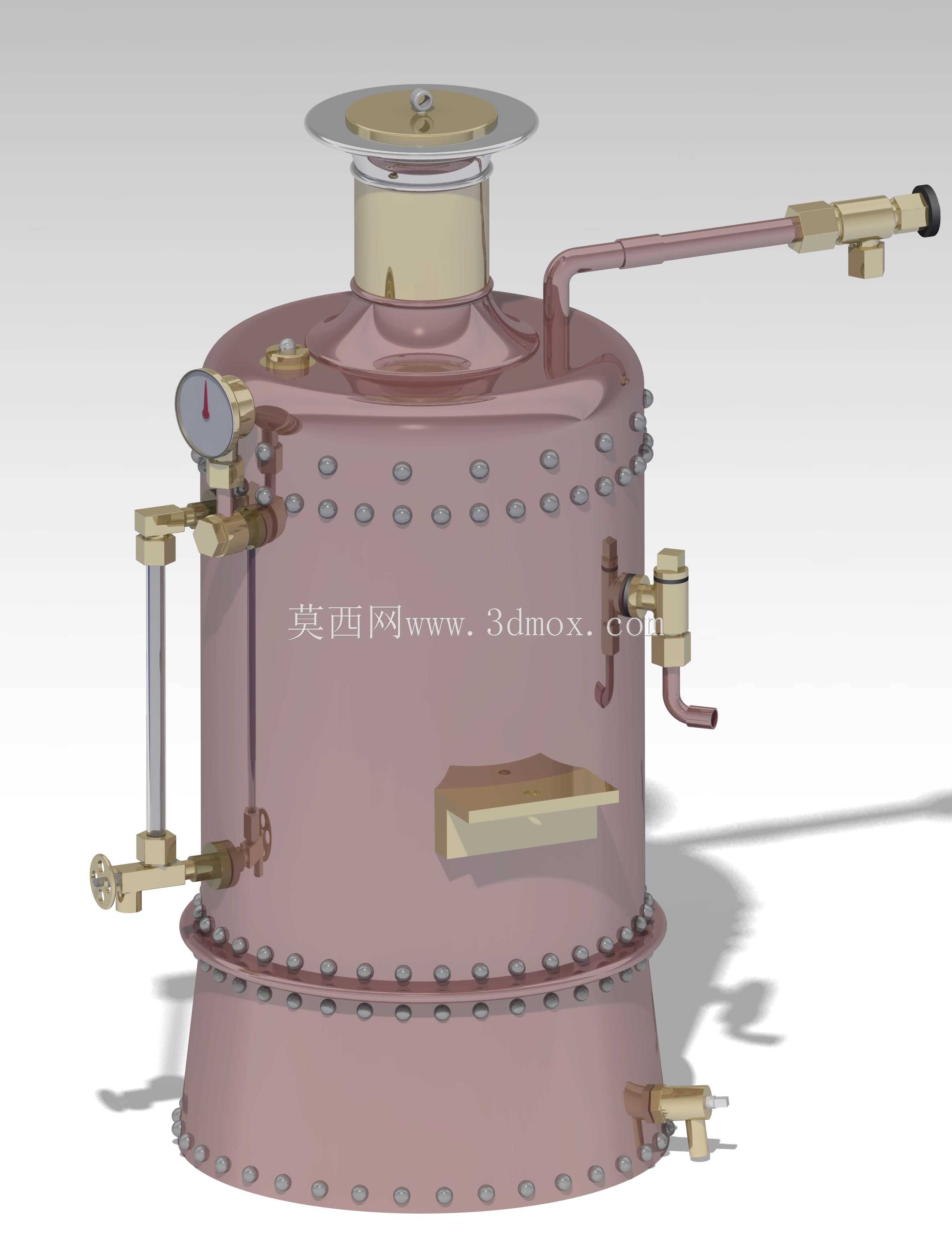

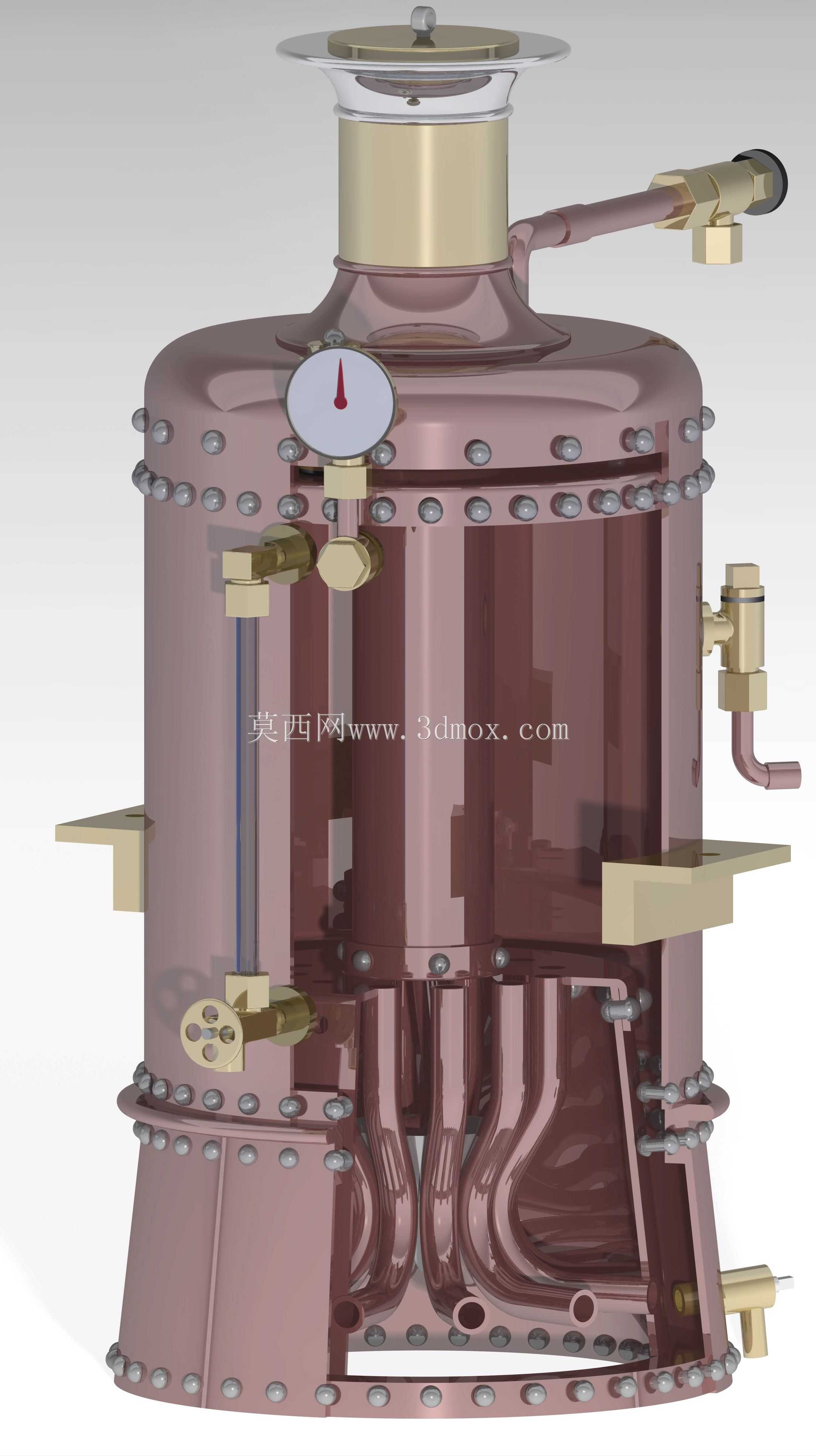

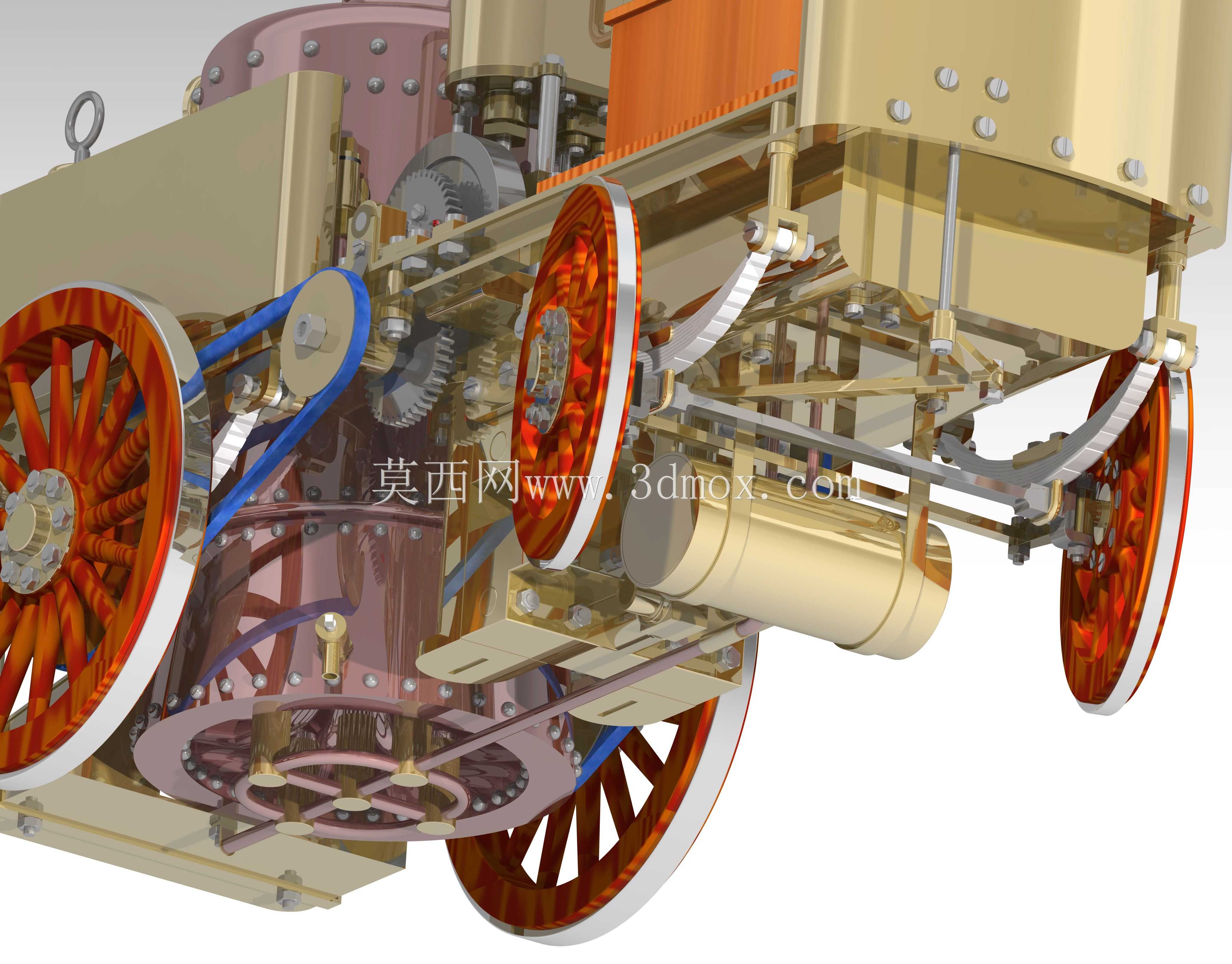

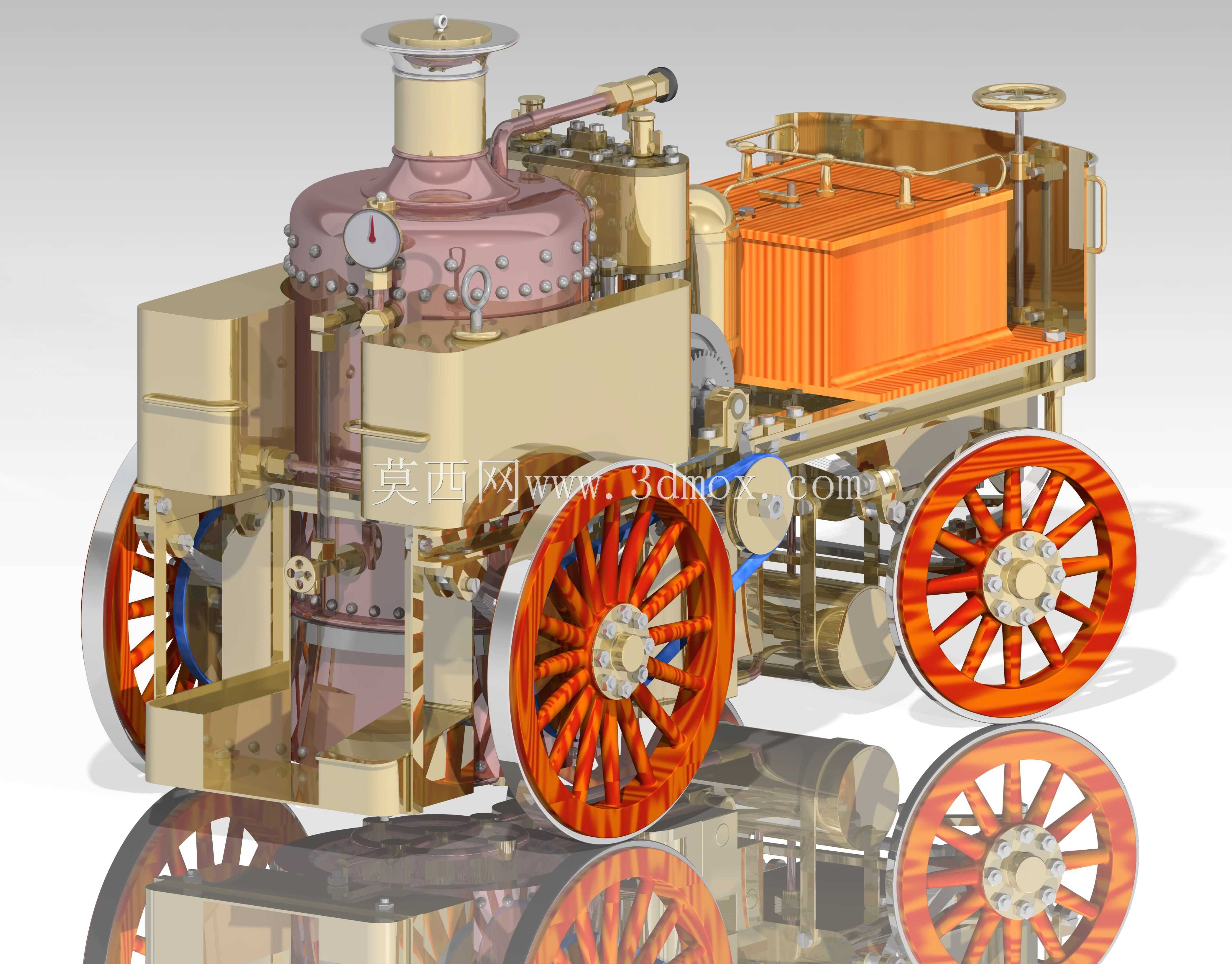

　　该模型还原的是早期蒸汽动力消防作业载具的完整机械结构，这类载具曾是城镇消防作业的核心机动装备，在市政消防管网覆盖不足、机动动力尚未普及的阶段，承担着火灾现场的供水、灭火作业功能，可搭载消防作业人员、储水容器及配套喷射器具，依靠蒸汽动力系统实现场地转移与作业动力输出，适配城镇街巷、工矿厂区的狭窄通行场景，轮式结构配合大直径辐条轮，可适配当时硬化程度不足的非铺装路面，减少通行过程中的颠簸卡滞。从结构设计来看，整套动力核心为立式蒸汽发生装置，顶部设置带压力表的密封炉体，炉体采用铆接密封结构，可实时观测内部蒸汽压力，保障作业过程中的压力稳定，炉体旁侧配套设置燃料储放舱与管路排布结构，蒸汽输出管路连通行走驱动机构与作业输出端，

　　既可为车辆行走提供动力，也可在抵达作业现场后切换动力输出路径，为供水加压装置提供动力，无需额外外接动力源即可完成灭火供水作业。载具的操作区域设置在炉体侧后方，配备转向操控盘与动力调节机构，作业人员可在行进过程中同步观察炉体压力状态，及时调整燃料供给量与蒸汽输出功率，载具后部设置开放式作业平台，可搭载2-3名作业人员及配套的水带、喷射枪具，平台周边设置防护栏杆，避免行进过程中人员或器材滑落。轮组采用大直径木质辐条轮搭配金属轮箍，辐条呈放射状排布，可在承载整车载荷的同时降低自身重量，轮组与车架之间采用刚性悬挂结构，适配低速重载的通行需求，转向轮组设置在前轴位置，通过连杆机构与后部操作位的转向盘连接，转向传动比经过适配调整，

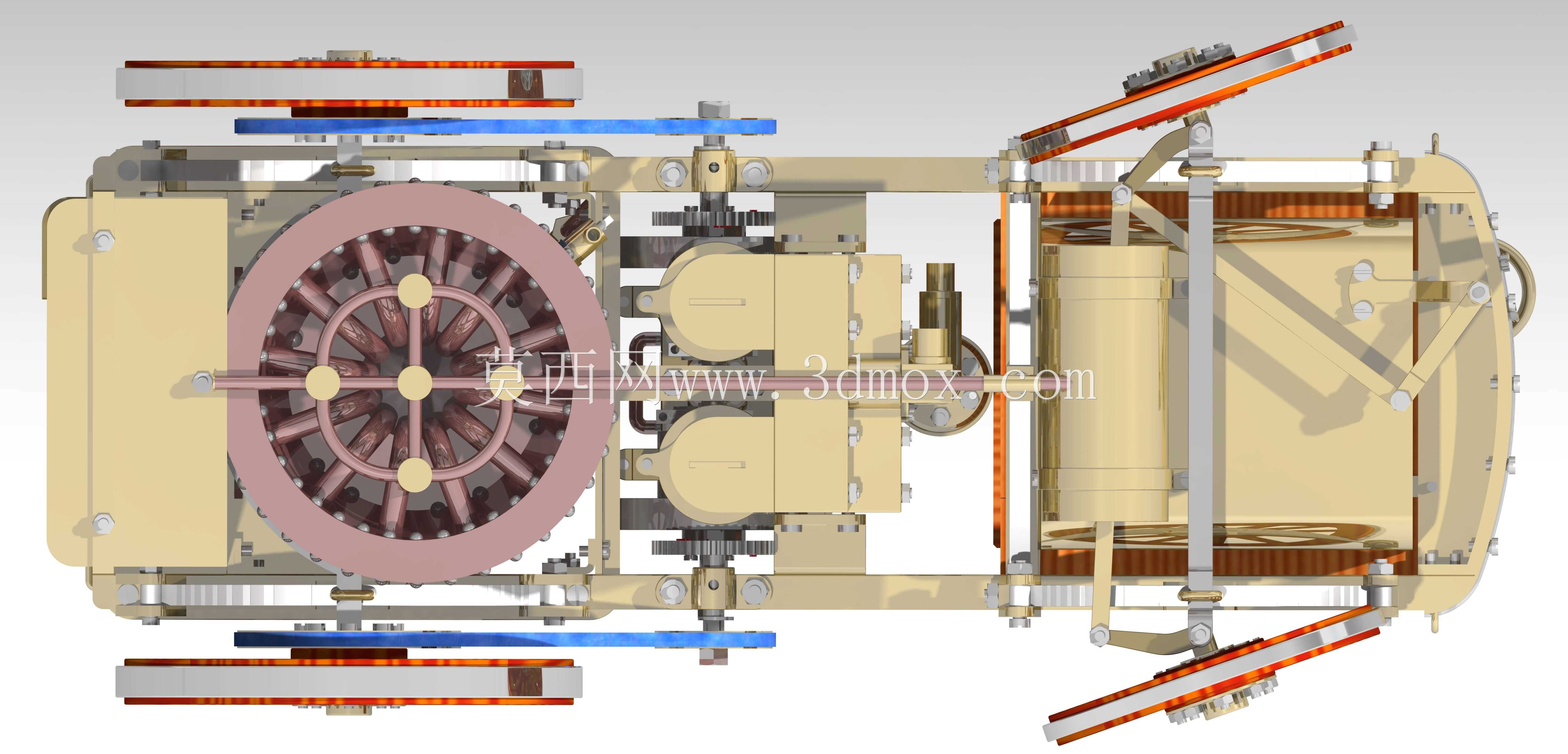

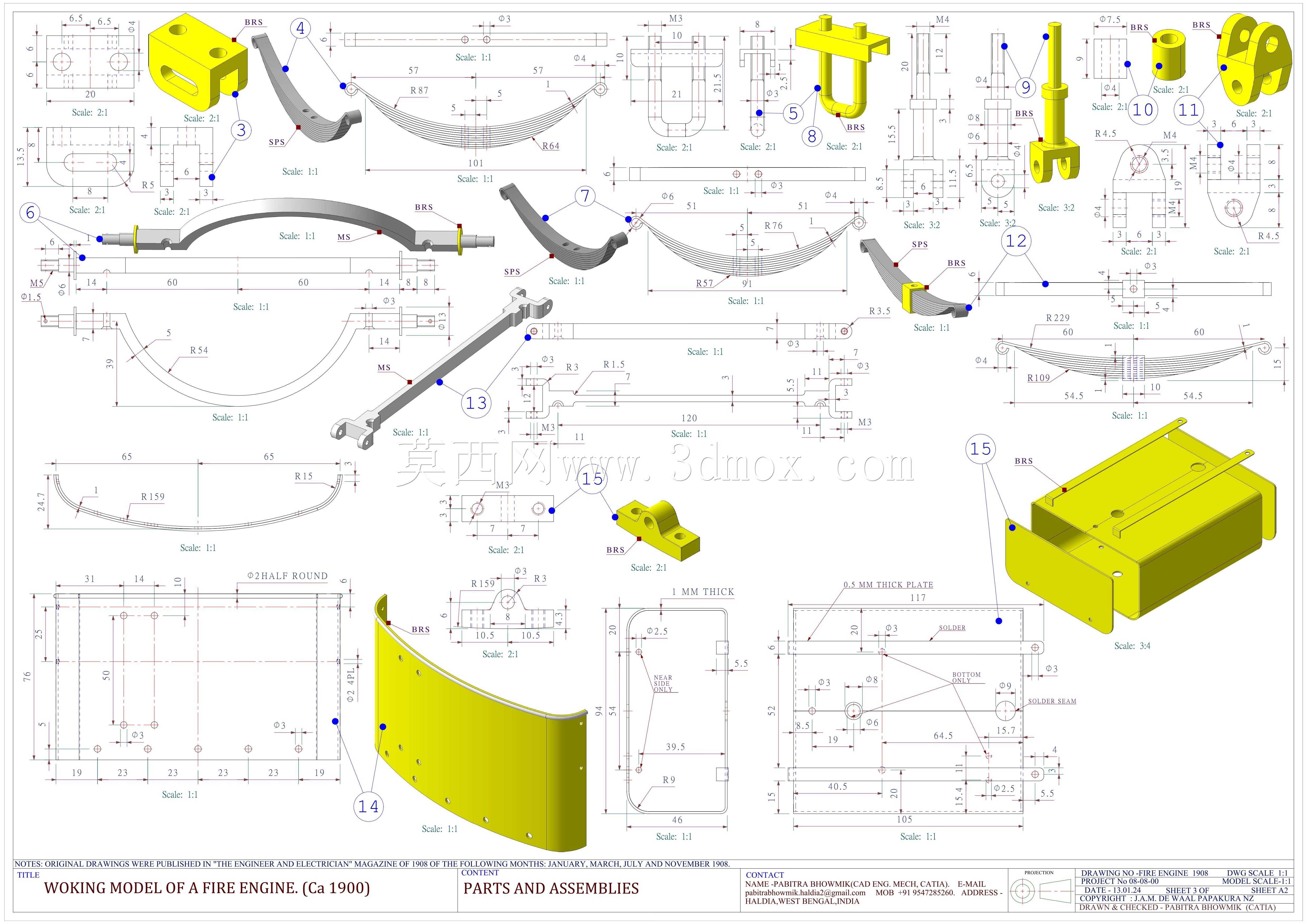

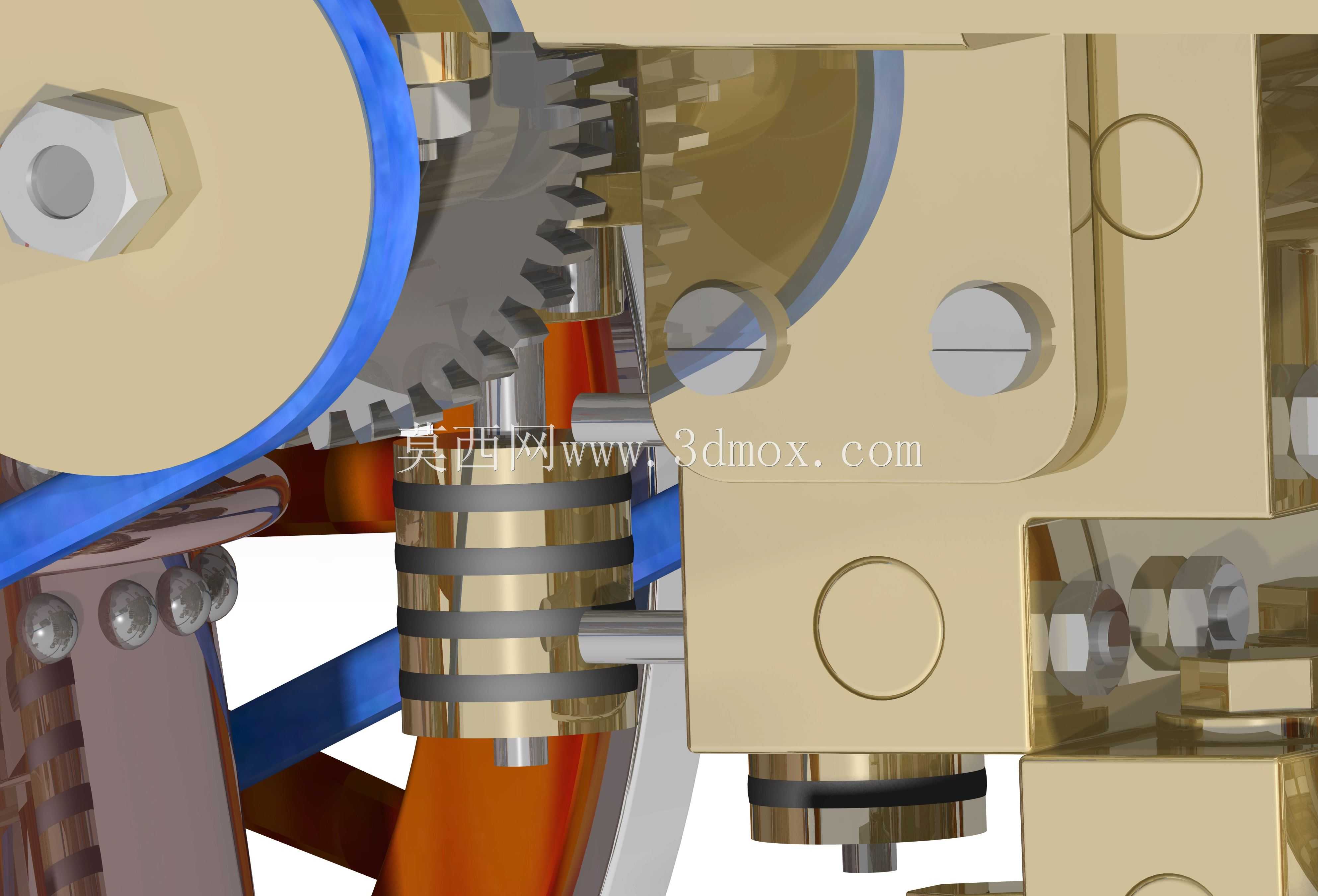

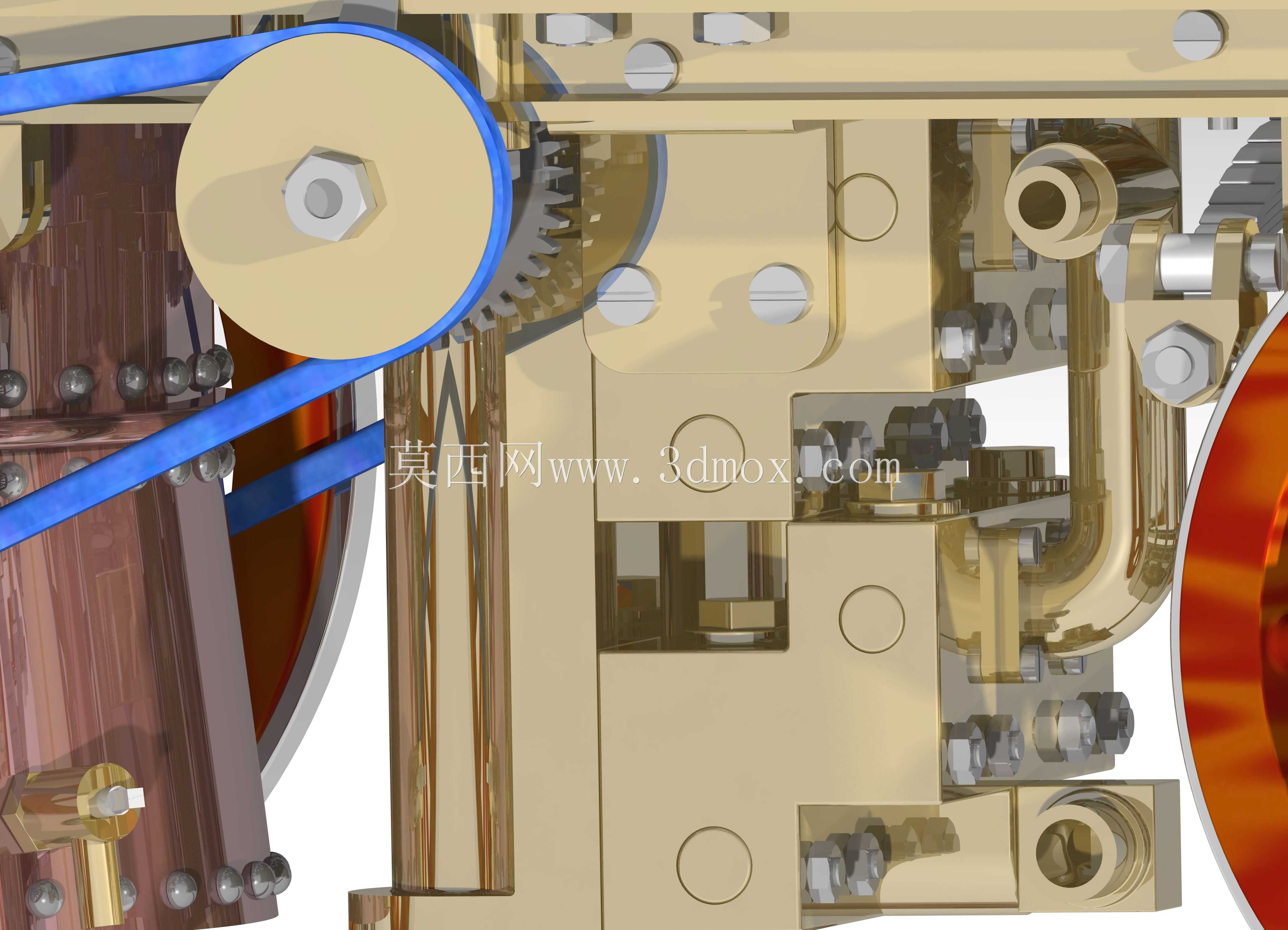

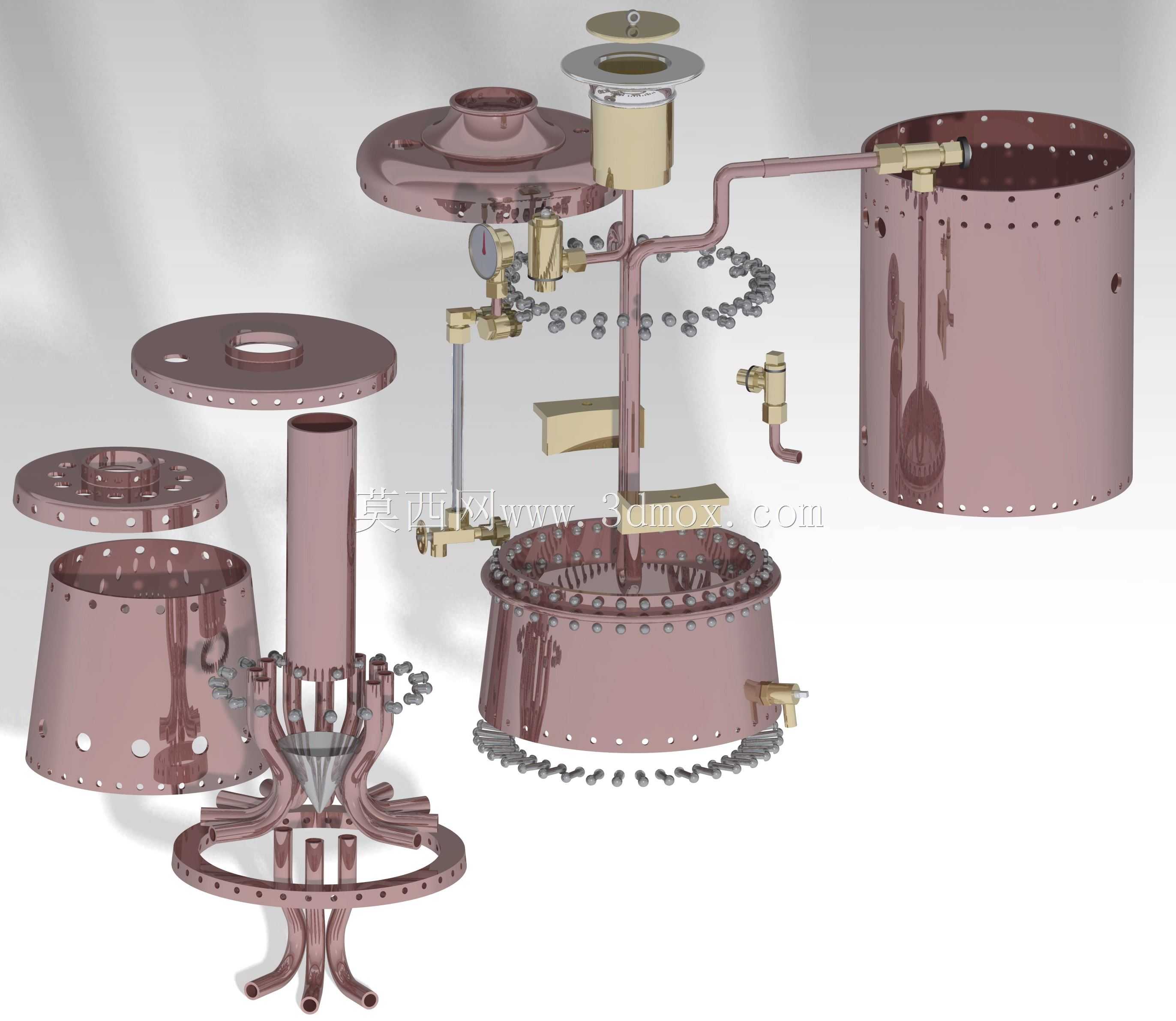

　　可在狭窄街巷内完成小半径转向，满足老城区密集建筑区域的通行需求。整套模型完整还原了载具的管路走向、部件连接关系与操作机构布局，蒸汽炉体的铆接点位、管路的法兰连接结构、轮组的辐条拼接细节都做了等比例还原，可用于早期消防装备的结构研究、复古载具的复原设计参考，也可作为蒸汽动力机械的教学演示样例，帮助从业者理解早期蒸汽动力载具的动力传递逻辑、作业功能集成思路。在实际设计参考中，这类早期专用作业载具的功能集成思路仍有借鉴价值，其将行走动力与作业动力共用同一动力源的布局方式，可在小型专用作业装备设计中优化空间利用率，减少冗余动力部件的重量占比，大直径轮组的非铺装路面适配设计，也可为野外作业专用载具的轮组选型提供参考，

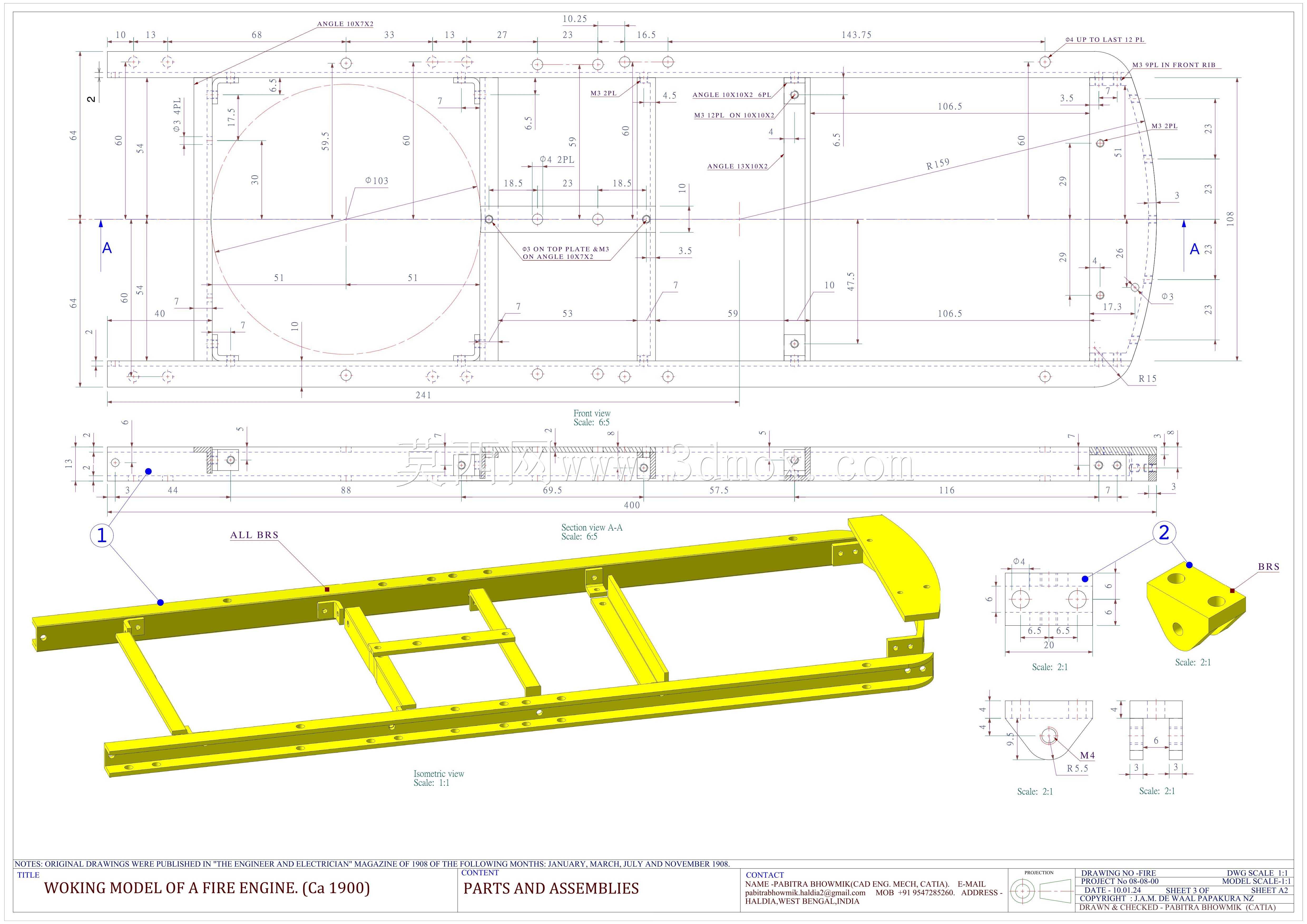

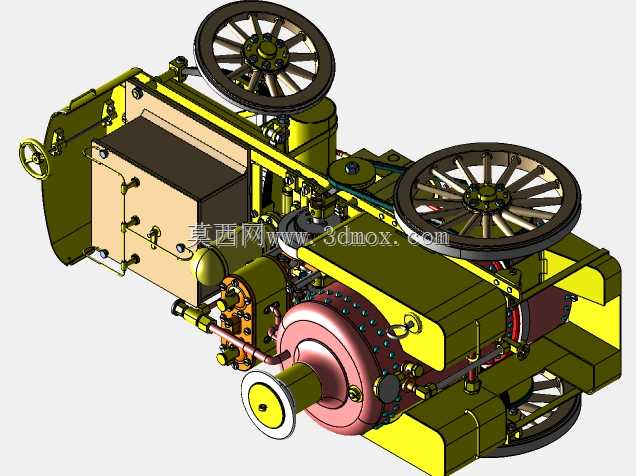

　　炉体的压力监测与安全结构设计，也能为承压类设备的安全防护设计提供早期工程实践的参考依据。模型的各部件装配边界清晰，车架作为核心承载基体，所有功能部件均通过螺栓或铆接结构固定在车架的对应安装位上，各管路的排布避开了人员操作与通行区域，避免作业过程中被高温管路烫伤，燃料储放舱与蒸汽炉体之间设置隔热层，防止燃料受高温影响出现安全隐患，整体结构布局充分考虑了当时的作业场景需求与操作安全性，在有限的载具空间内集成了动力、行走、作业、载员等多重功能，是早期专用作业车辆设计的典型代表。
