码垛工位带联锁控制的机器防护安全门

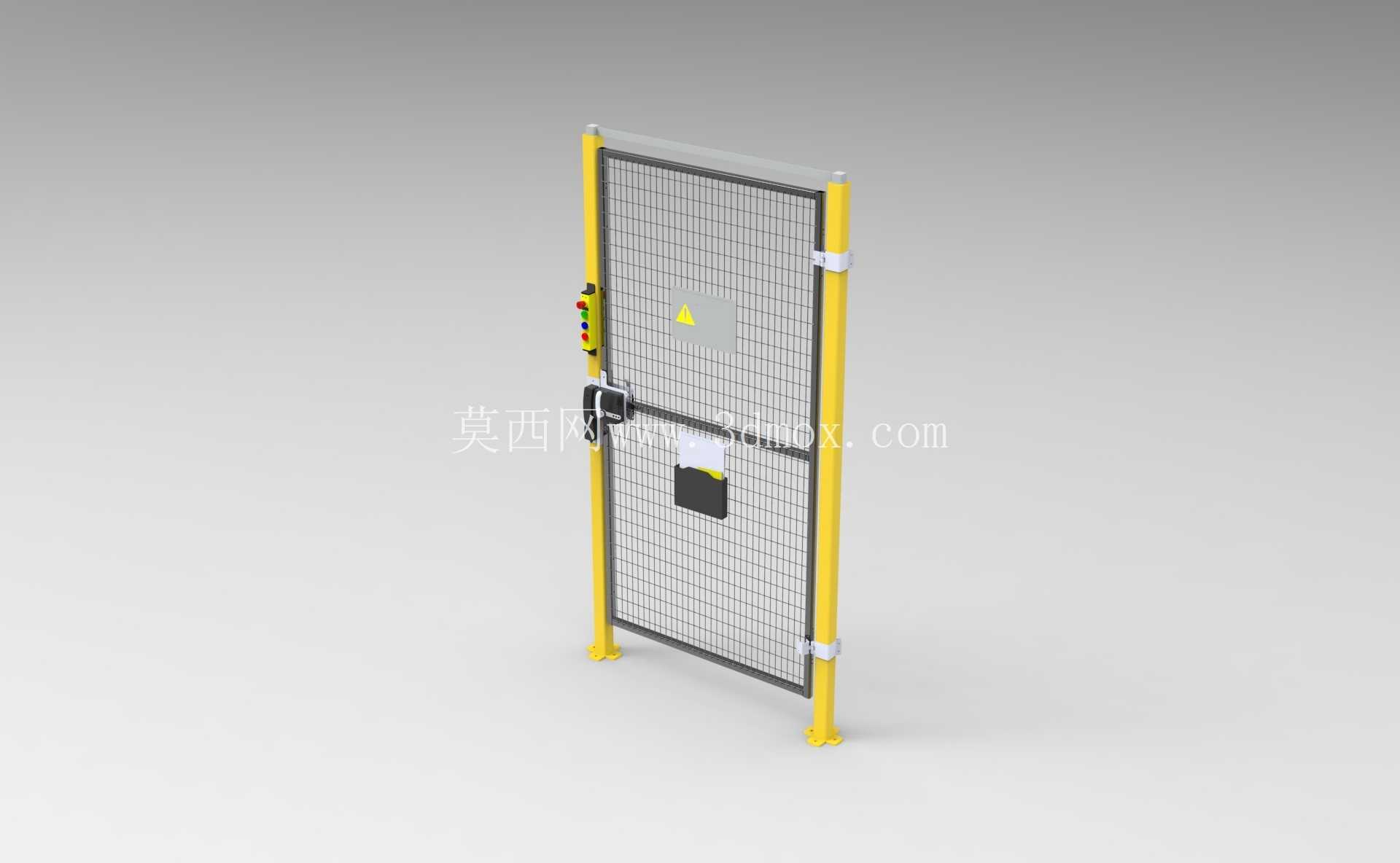

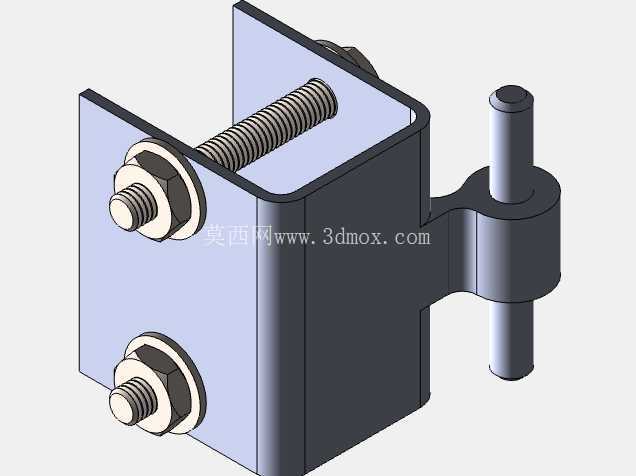

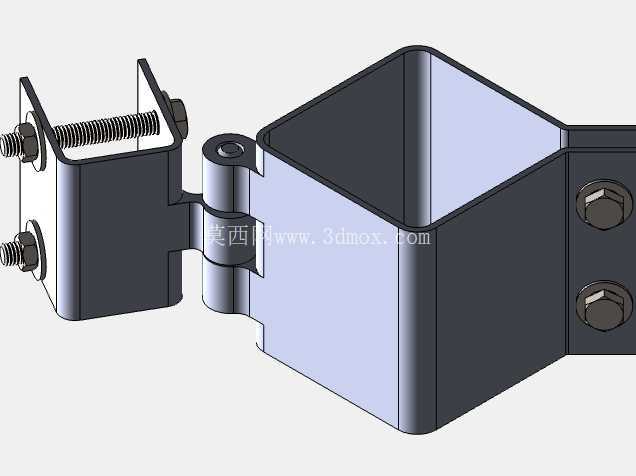

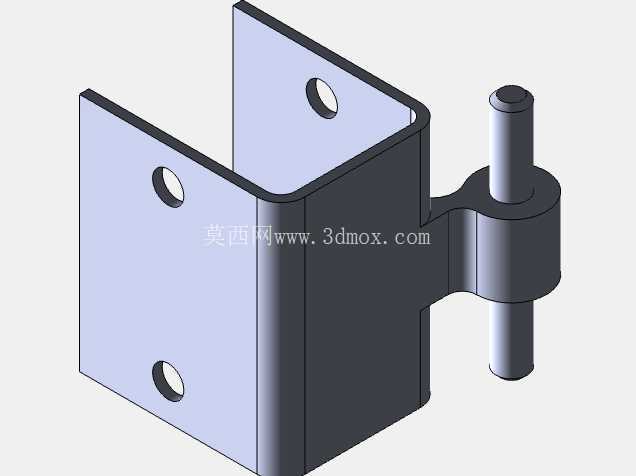

　　这套防护安全门结构，主要面向自动化码垛作业场景的物理防护需求设计，在码垛机器人、高位码垛机的作业围栏区域做人员闯入隔离，避免设备运行过程中人员误入作业半径引发机械伤害。整套结构依托工业网格围栏做主体承载，门体与围栏框架采用侧装铰链连接，开合轨迹为绕铰链轴的水平回转，适配常规1.2米至1.8米宽度的人员通行开口，安装时需保证门体开合侧预留不小于门体宽度的回转空间，避免与周边码垛工位的托盘输送线、待码垛物料堆垛产生干涉。

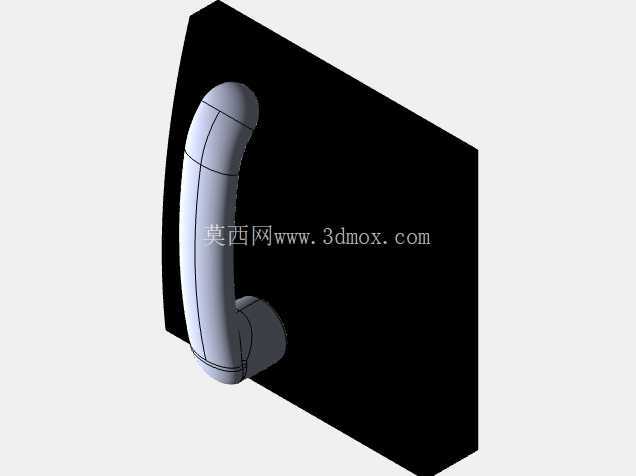

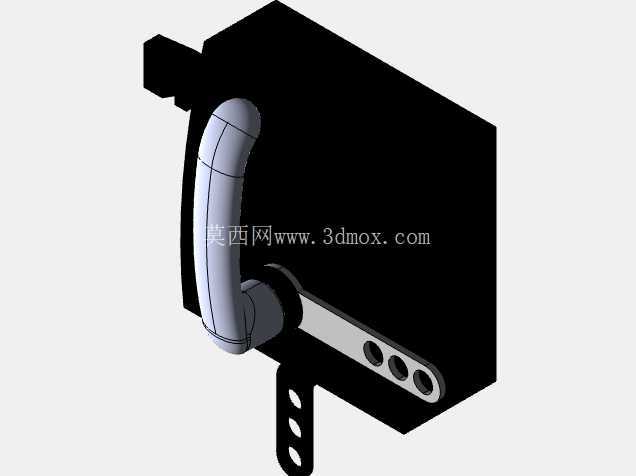

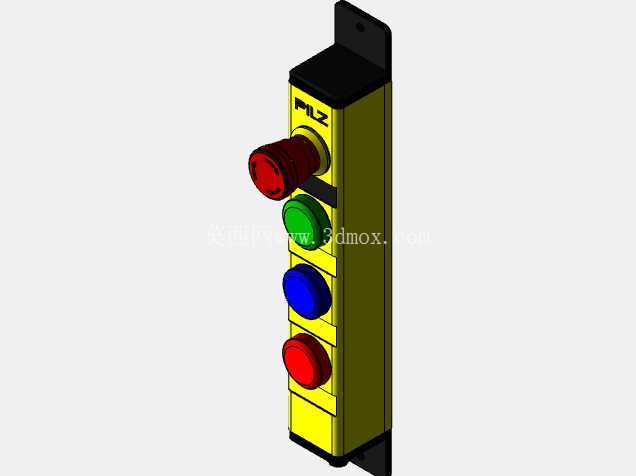

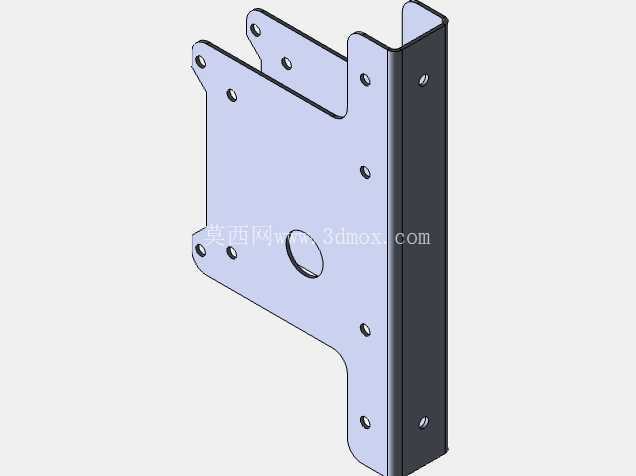

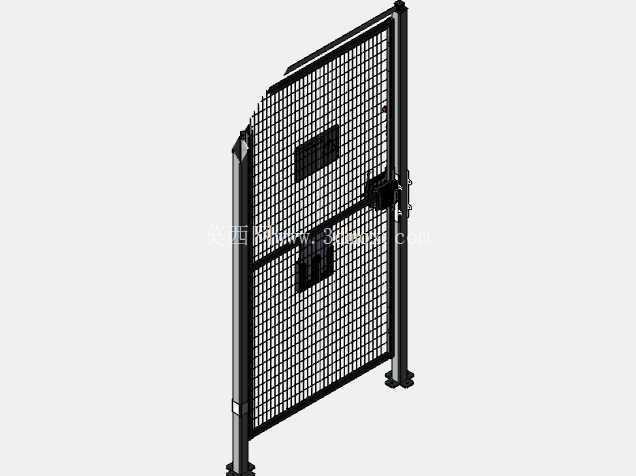

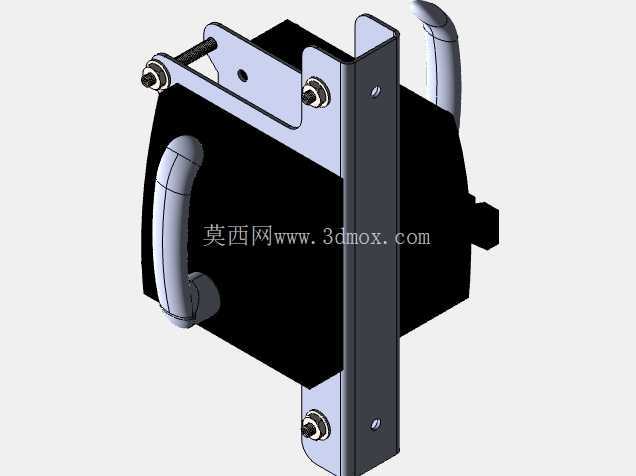

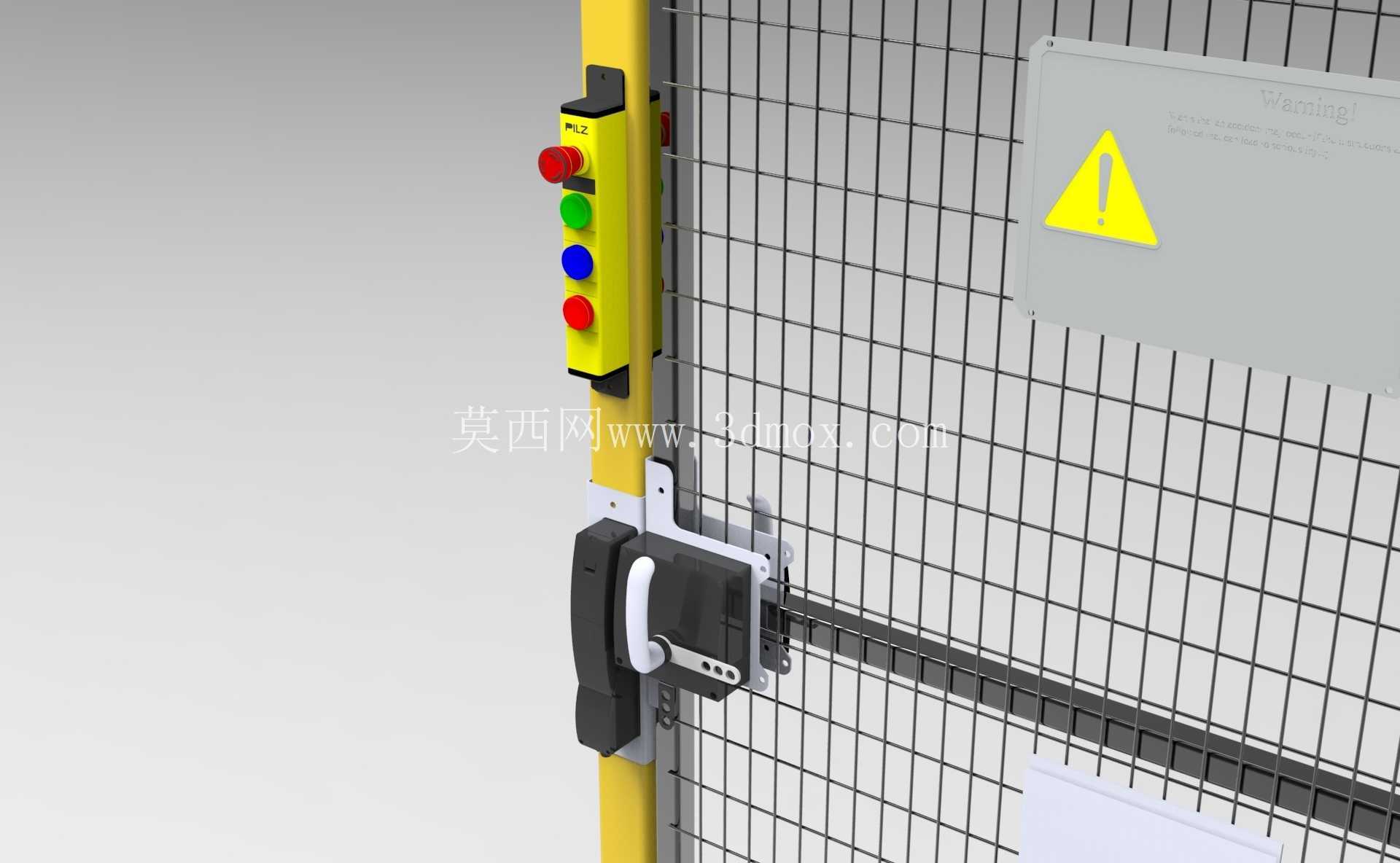

　　门体的锁定机构采用带电磁联锁的工业安全锁，锁体固定在围栏侧的安装立柱上，锁舌配合门体侧的锁扣座实现闭合锁定，锁体集成的安全触点会接入设备的安全回路，只有当门体完全闭合、锁舌到位触发触点信号后，码垛设备才能启动运行；一旦门体被异常开启，安全回路会立即切断设备动力源，触发设备急停，从硬件层面规避人员闯入时设备仍在运行的风险。门柱上集成的控制按钮组按照工业安全规范排布，最上方的红色蘑菇头按钮为急停按钮，下方依次排布设备启动、复位、状态指示按钮，按钮采用防误触结构设计，按钮座与门柱的安装面做密封处理，适配车间多粉尘的作业环境，按钮接线通过门柱内部的走线槽引至下方接线端口，避免线缆外露被剐蹭破损。

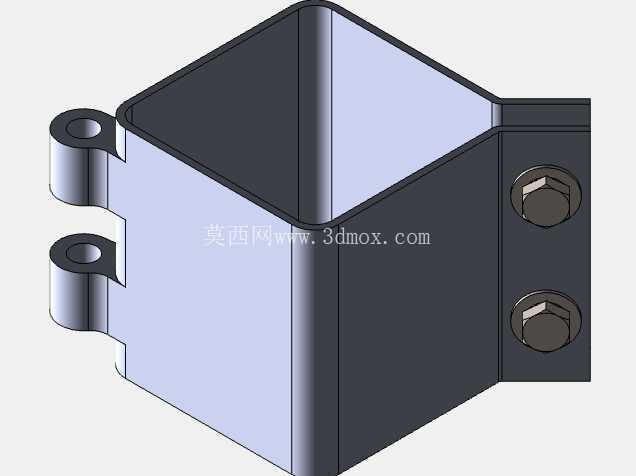

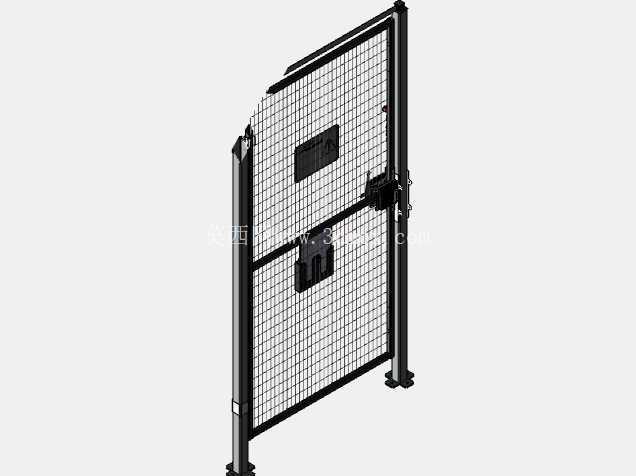

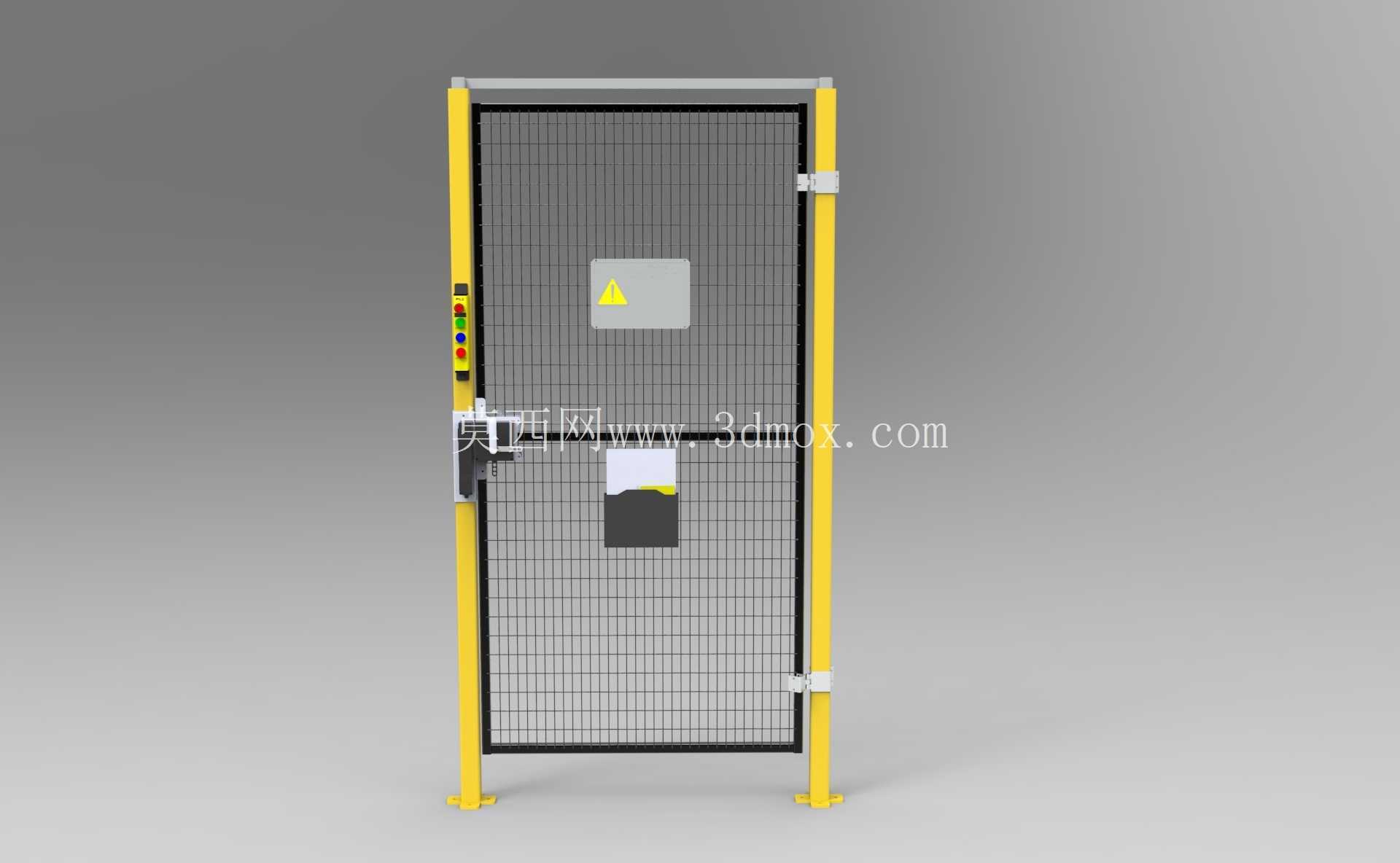

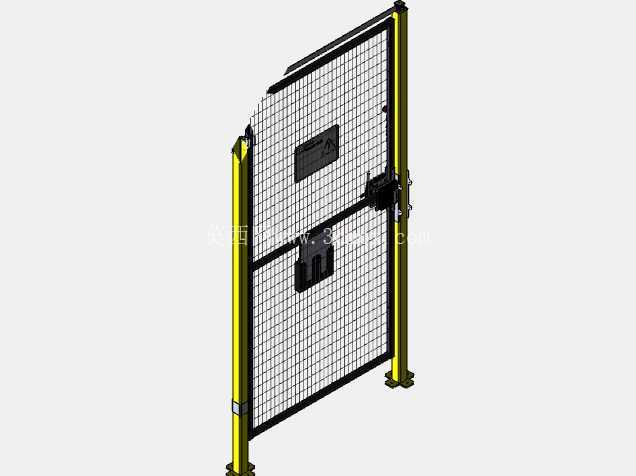

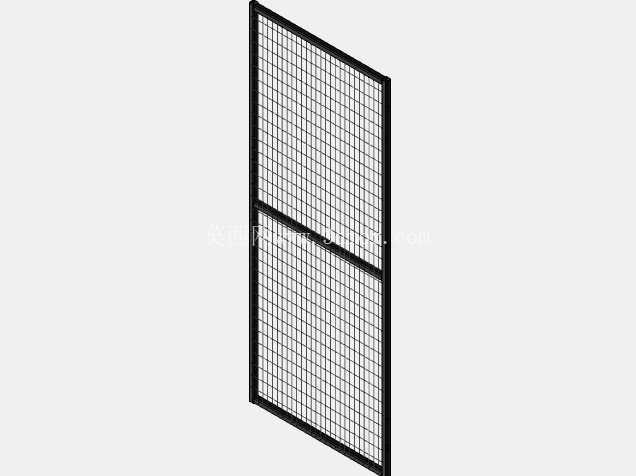

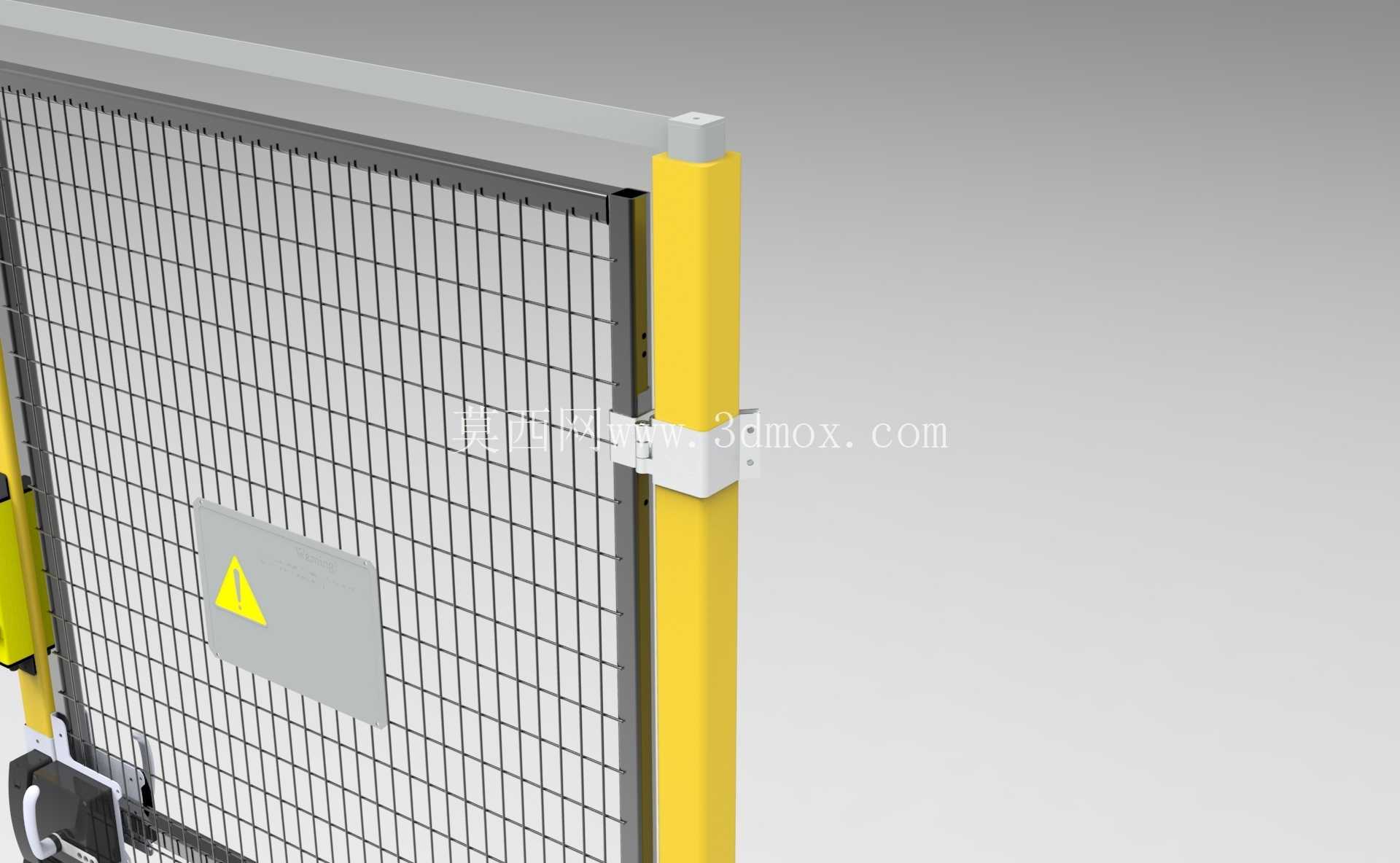

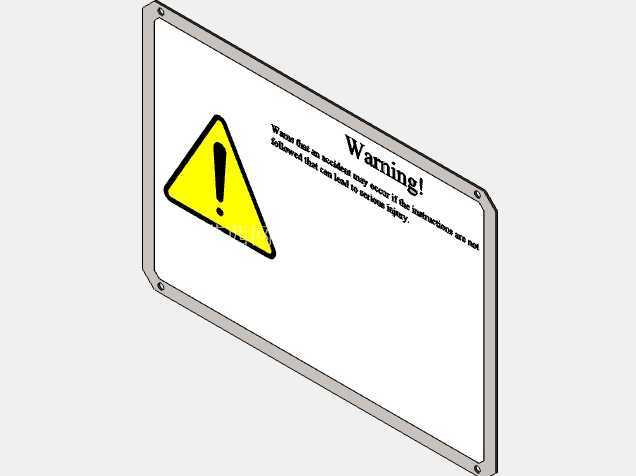

　　门体上粘贴的三角警示标识采用标准化安全色设计，在车间照明环境下具备足够的识别度，提醒周边人员注意设备运行风险。设计过程中，门体框架采用与围栏同规格的钢制方管焊接成型，网格部分采用钢丝网格焊接填充，网格间隙控制在20mm以内，既保证防护强度，又不会遮挡操作人员观察设备内部运行状态的视线，门体整体重量控制在15kg以内，单人即可完成开合操作，铰链部位采用带自润滑衬套的工业铰链，长期开合使用无需频繁加注润滑脂，降低后期维护工作量。

　　安装边界方面，整套门体的安装立柱采用膨胀螺栓与地面固定，固定点深度不小于100mm，保证门体受到意外撞击时不会出现倾覆，锁体的安装位置距离地面高度设置为1.1米，符合成年人操作的舒适高度，按钮组的安装高度距离地面1.3米，操作人员无需抬手或弯腰即可完成操作。在实际码垛场景应用中，这套安全门既承担日常维护、故障处理时的人员通行通道功能，平时设备自动运行时保持闭合锁定状态，配合围栏形成完整的物理防护隔离区，区别于普通的车间围栏门，这套结构的联锁设计直接接入设备安全控制系统，不需要额外加装独立的门禁检测装置，结构集成度更高，安装时不需要在围栏上额外开孔固定检测元件，整体装配效率更高。门体的开合侧加装了橡胶缓冲条，门体闭合时不会与围栏立柱产生刚性碰撞，降低车间作业的碰撞噪音，同时缓冲条可以填补门体与立柱之间的间隙，避免细小杂物从间隙掉入设备运行区域。
