可变螺距异形曲线轨迹弹簧结构设计

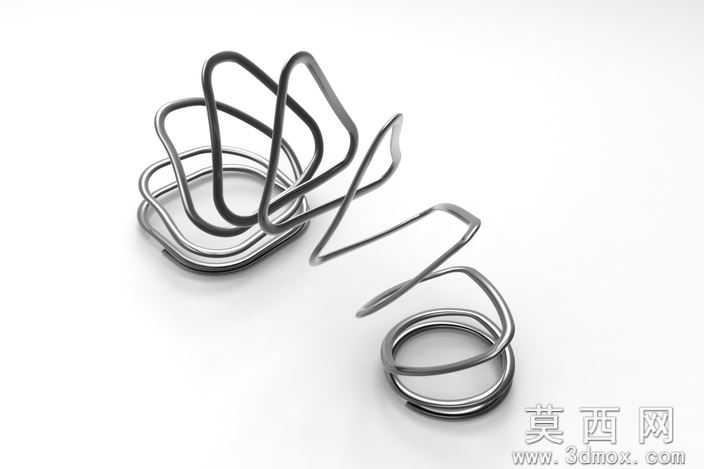

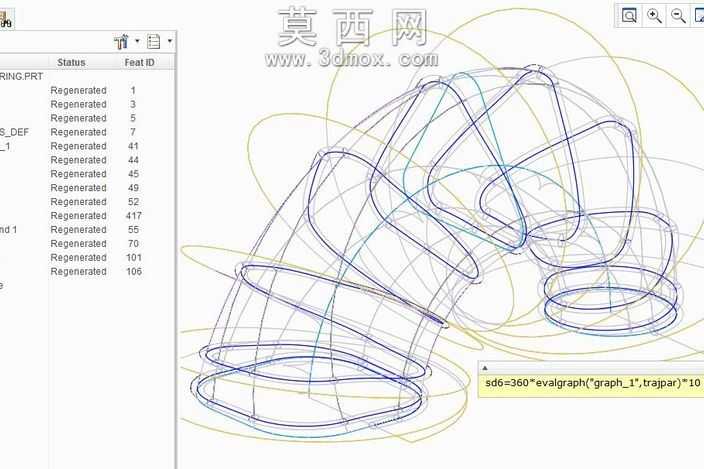

本作品为一款突破常规圆柱螺旋弹簧形态的异形轨迹弹簧，建模过程依托三维参数化设计软件完成，核心采用扫描混合的建模逻辑搭建整体结构。建模初期首先梳理设计逻辑，区别于传统等螺距、等截面轮廓的弹簧设计，这款弹簧的轨迹曲线融合了多段不同形态的路径：起始段为圆形截面的螺旋路径，中段过渡为三角形、正方形的异形截面轮廓路径，末段衔接两条相交的自由曲线轨迹，全程实现螺距的连续可变调整，没有生硬的结构断点。建模时首先绘制各段轨迹的基准曲线，精准控制每一段路径的曲率、过渡衔接的相切约束，确保不同截面轮廓切换时曲面顺滑无折痕，随后在轨迹的不同节点位置分别绘制对应形状的扫描截面，分别对应圆形、三角形、正方形的轮廓尺寸，通过扫描混合特征将各截面沿设定的轨迹路径进行放样，同时对截面的扭转角度进行参数化控制，避免扫描过程中出现截面畸变、曲面褶皱的问题。材质渲染阶段选用金属弹簧常用的弹簧钢材质，调整材质的金属度、粗糙度参数，还原五金零件的哑光金属质感，同时添加细微的表面磨砂纹理，模拟实际弹簧加工后的表面处理效果，渲染时采用柔和的侧方打光，凸显弹簧不同弯曲段的轮廓层次与曲面光影变化，清晰展现异形轨迹的结构特点。结构设计上，这款弹簧打破了常规弹簧仅能沿轴向提供弹力的局限，多段异形轨迹的设计可以在多个方向上提供弹性形变空间，可变螺距的设置能够让不同段的弹性系数产生差异，适配特殊工况下的多向缓冲、复位需求，不同截面轮廓的过渡设计也为特殊安装空间的适配提供了可能，整体建模过程严格控制曲面精度，确保模型可以直接导入工程分析软件进行力学仿真验证，也可用于后续的加工工艺参考。
