开关外壳防护盖板结构设计方案

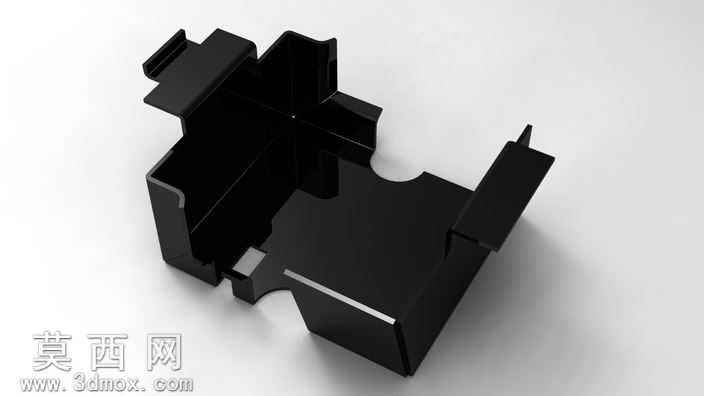

该盖板为开关外壳配套的防护结构件，采用三维参数化建模方式完成整体设计，建模过程中优先遵循钣金件加工工艺逻辑，对每一处弯折边、卡扣位、定位缺口都做了工艺可行性校验。模型构建阶段先绘制二维轮廓草图，严格按照开关外壳的装配尺寸约束草图边界，确保盖板与壳体装配后不存在错位、干涉问题，之后通过钣金特征工具依次完成基体拉伸、弯折成型、缺口切除、卡扣凸台生成等步骤，所有弯折处都预留了标准的钣金折弯内R角，避免加工时出现应力开裂问题。材质设定选用常用的冷轧钢板材质，渲染时赋予哑光浅灰的喷塑表面质感，还原实际量产零件的真实视觉效果，同时对卡扣配合面、定位贴合面做了单独的面组区分，方便后续导出工程图标注形位公差。结构设计上，盖板边缘设置了多道向内的弯折翻边，既可以提升整体结构刚性，减少薄板材的形变概率，也能在装配时起到导向定位作用，侧面伸出的卡扣结构与开关外壳上的卡槽一一对应，无需额外紧固件即可完成快速装配，底部预留的弧形缺口是为了避让开关内部的操作拨杆，确保拨杆活动行程不受盖板遮挡。设计过程中同步做了装配干涉检查，模拟盖板扣合的全行程动作，确认所有配合位置的间隙都控制在合理公差范围内，既不会因为间隙过大出现松动异响，也不会因为间隙过小导致装配困难。整体模型的特征树逻辑清晰，所有尺寸都做了参数化关联，后续如果需要适配不同尺寸的开关外壳，只需要修改草图内的对应参数即可快速更新模型，无需重新绘制特征，大幅提升了衍生设计的效率。
