三自由度并联Delta高速拾取机器人结构

　　这套并联构型的执行机构，目前在食品、医药、3C电子的后段包装分拣线应用占比极高，核心优势集中在高节拍、低运动惯量、末端重复定位精度稳定几个维度，相比传统串联关节机械手，其驱动电机全部布置在静平台侧，运动臂杆仅承担传动与负载支撑作用，运动部分重量被压到最低，常规负载1-3kg工况下，标准节拍可以做到120-180次/分钟，完全匹配高速包装线、理料线的上下料节拍需求。

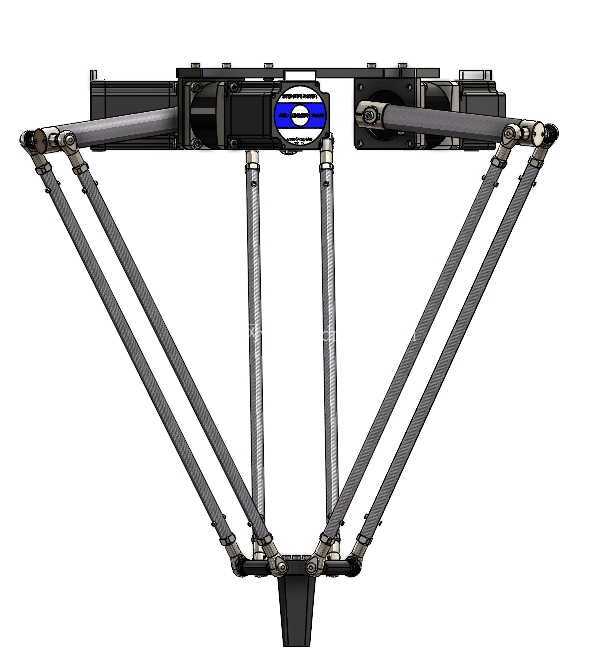

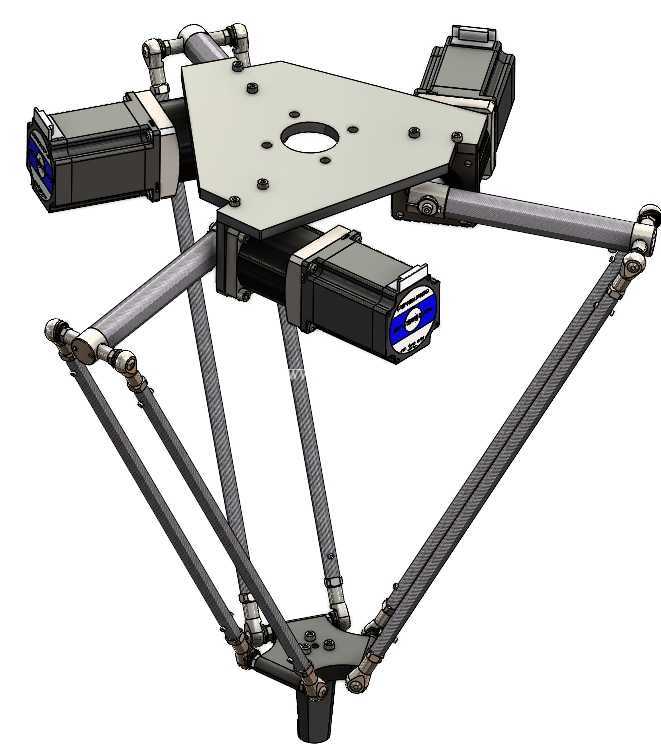

　　从结构设计逻辑来看，整套机构采用经典的RUU支链构型，三组完全对称的支链呈120°均布在三角形静平台上，静平台中心预留的安装孔位，用于整套机构与设备机架的固定连接，安装时需保证静平台平面与水平面平行度公差控制在0.1mm以内，避免支链受力不均导致的运动卡滞或精度衰减。每组支链的主动臂由伺服电机直连驱动，主动臂与从动臂之间采用高精度球铰连接，从动臂采用平行四边形碳纤维杆组结构，这种结构可以保证末端动平台在整个工作空间内始终保持水平姿态，不需要额外增加姿态调整轴即可完成平面内的拾取、搬运、放置动作，针对需要调整物料角度的工况，也可在动平台中心预留的安装位加装旋转轴，扩展末端姿态调整能力。

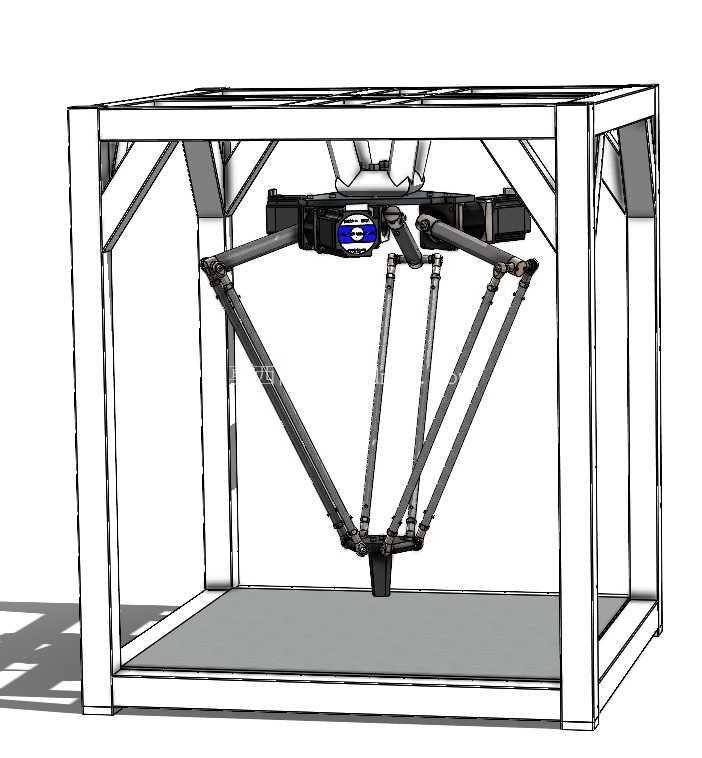

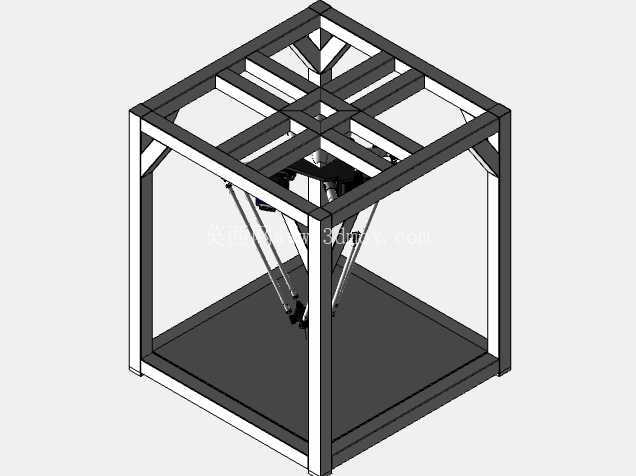

　　设计过程中首先要明确工作空间边界，常规同构型设备的工作范围为静平台下方直径800-1200mm、高度250-400mm的圆柱区域，安装时需根据生产线的物料输送线宽度、物料拾取点与放置点的高度差，调整静平台的安装高度，保证所有作业点位都落在有效工作空间内，避免支链到达运动极限位置出现伺服报警或机械干涉。支链长度的匹配是设计核心，主动臂长度与从动臂长度的比值通常控制在1:2.2-1:2.8之间，比值过大会导致工作空间缩小，比值过小则会降低机构整体刚性，运动过程中容易出现末端抖动。球铰的选型需要重点关注摆动角度范围与间隙，常规球铰的允许摆动角度需达到±25°以上，配合间隙控制在0.02mm以内，间隙过大会直接导致末端重复定位精度超差，长期高速运动下还会加剧铰点磨损，缩短维护周期。

　　在实际产线应用中，这套机构通常搭配视觉识别系统使用，静平台侧可安装视觉相机，对输送线上无序到来的物料进行位置识别，将坐标信息传递给运动控制器，驱动三组伺服电机协同运动，控制末端动平台到达指定位置完成物料拾取，配合吸盘或夹爪类末端执行器，可以完成袋装食品、盒装药品、小型电子元器件的快速分拣、装箱、理料作业。相比串联结构的机械手，该构型的运动解算相对复杂，需要通过逆运动学计算将末端的X/Y/Z坐标转换为三个主动臂的转角参数，但运动过程中电机仅做往复回转运动，不需要随臂杆做大范围摆动，线缆布置更加简单，长期运行的线缆故障率更低。

　　结构细节上，静平台采用高强度铝合金板材加工，在保证安装刚性的前提下尽可能降低自重，从动臂选用碳纤维管材制作，相比铝合金杆可以降低40%以上的运动部件重量，进一步提升运动节拍、降低电机负载。动平台同样采用轻量化设计，预留标准的末端执行器安装孔位，可以快速适配不同类型的夹爪、吸盘、旋转执行元件。安装调试阶段需要对三个主动臂的零位进行精准标定，保证三组支链的初始位置对称，零位偏差过大会导致末端位置偏差，甚至在运动过程中出现支链干涉的情况。日常维护中仅需要定期检查球铰的润滑情况与紧固螺丝的预紧力，相比多关节串联机器人，维护点更少，长期运行的稳定性更高，非常适合高速、轻载、重复点位搬运的工业场景。
