耦合式汽车转向节连接结构三维设计

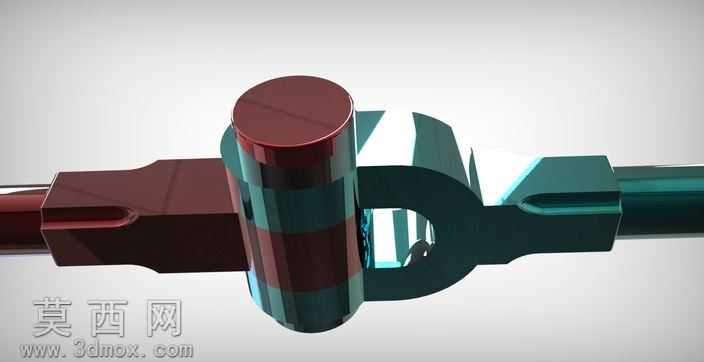

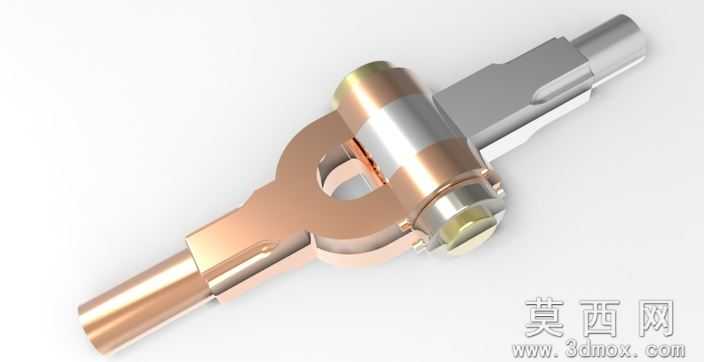

本作品为耦合式转向节连接结构的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据转向系统的载荷传递路径规划核心部件的轮廓基准，先绘制中心铰接环的二维草图，通过拉伸、切除命令生成带镂空减重腔的环形基体，随后分别构建两侧的连接轴段，轴段上的定位卡槽采用扫描切除方式精准成型，保证与配套转向拉杆的装配公差符合设计要求。中心竖向的销轴部件单独建模后通过配合约束完成装配，销轴表面做了分段式的结构设计，既满足铰接转动的行程需求，又预留了润滑脂存储的环形槽位。渲染阶段采用Keyshot完成材质与光影设置，金属部件分别赋予两种差异化的金属材质，深酒红色金属材质用于轴段与销轴主体，模拟调质处理后的合金结构钢质感，表面添加细微的喷砂纹理提升真实感，深青绿色金属材质用于铰接环与侧部连接臂，表面做了轻微的阳极氧化质感处理，区分不同功能部件的同时增强视觉层次。场景采用渐变浅灰色背景，搭配柔和的侧上方主光源与底部补光，避免结构阴影遮挡关键装配细节，清晰展现各部件的耦合配合关系。设计过程中重点考量了转向节的受力特性，铰接环的镂空结构在保证结构强度的前提下降低了整体重量，两侧轴段的卡槽位置经过受力仿真优化，可有效分散转向过程中的冲击载荷，销轴与铰接环的配合间隙经过反复调整，既保证转动灵活性又避免旷量过大影响转向精度，整体结构完全适配汽车转向系统的装配需求，可直接用于后续的工程分析、装配模拟以及生产加工参考。
