发动机连杆机械结构三维设计

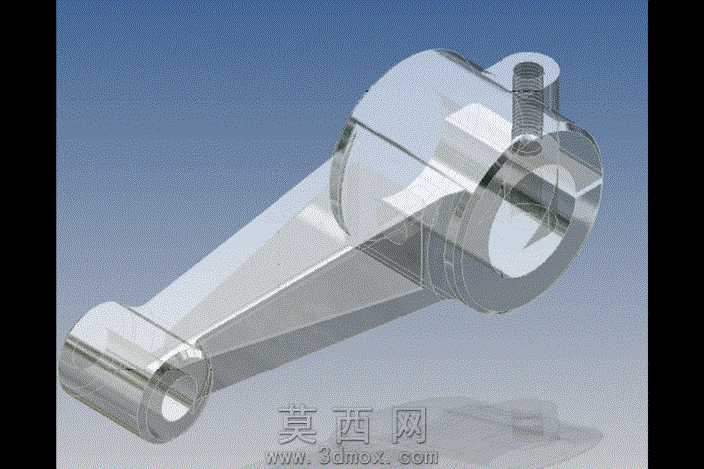

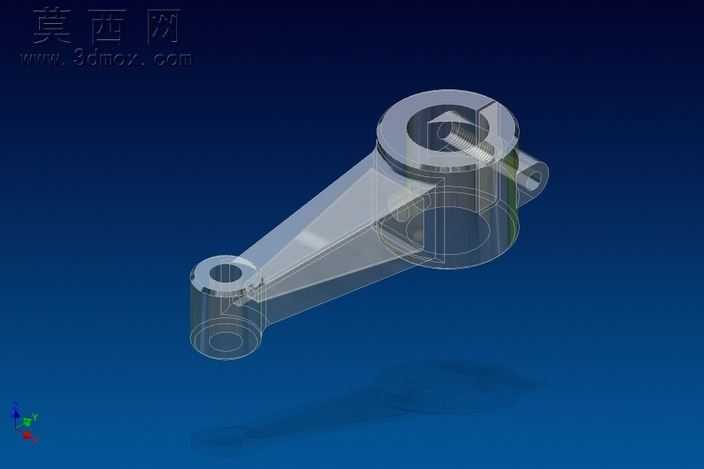

本作品为发动机连杆的三维参数化设计模型，整体采用锻造合金钢的实体结构设计思路，建模阶段严格遵循机械设计手册中连杆的尺寸规范与形位公差要求，先通过草图绘制完成大小头孔的中心距定位、杆身楔形截面的轮廓约束，再以拉伸、旋转、布尔运算等基础特征完成主体结构搭建，针对大小头的过渡圆角、杆身与端头的衔接曲面做了连续性优化，避免应力集中的结构缺陷。材质配置阶段选用了高强度合金结构钢的材质球，调整金属粗糙度参数至0.12、反射强度0.85，还原锻钢件经机加工后的金属光泽与细腻磨砂质感，对大头孔内壁、小头衬套配合面单独赋予高光金属材质，区分精加工面与毛坯面的视觉差异。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出杆身的楔形渐变轮廓与大小头的环形结构特征，补光弱化侧面阴影，环境光添加微弱的HDR工业环境反射，让金属表面的光影层次更真实，同时开启全局抗锯齿与环境光遮蔽效果，让结构衔接处的细节更清晰。结构设计上，大头采用分体式结构预留螺栓装配位，小头为整体式衬套安装孔，杆身采用工字形截面在保证结构强度的前提下最大化降低零件重量，两端孔的同轴度、中心距尺寸均按内燃机连杆的行业标准做了参数化约束，可直接用于后续的有限元受力分析、运动仿真验证，也可作为内燃机结构教学、机械传动设计的参考模型，整体建模逻辑清晰，特征树层级分明，各尺寸参数可编辑调整，适配不同排量发动机的连杆设计改型需求。
