包胶滑动辊轴组件结构设计

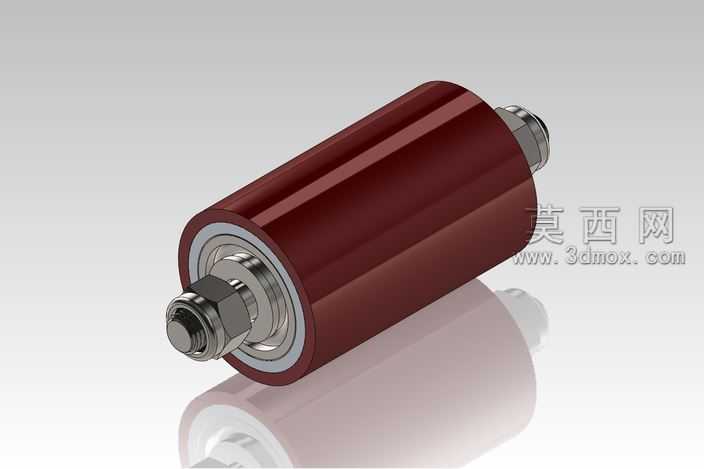

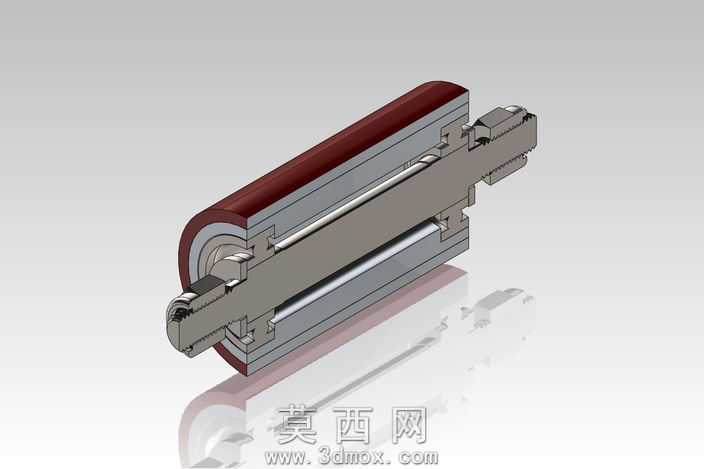

本作品为包胶滑动辊轴组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各零件的装配关系进行了精准约束，确保整体结构可实现顺畅的转动动作。模型整体以中心辊轴为核心承载部件，辊轴两端设计有适配安装的轴头结构，轴身部位配套安装有两组滚动轴承，轴承外圈与辊筒内壁紧密配合，为辊筒的转动提供低摩擦的旋转支撑，有效降低转动过程中的阻力损耗。辊筒外层设计有全包覆的橡胶层结构，建模时对橡胶层的厚度、贴合度进行了精细化处理，通过材质渲染区分金属辊筒与外层橡胶的视觉差异，金属部件采用哑光银灰色金属材质，还原钢材的质感，外层橡胶采用深棕红色哑光橡胶材质，模拟橡胶包胶的真实触感与外观效果。设计过程中充分考虑该部件的实际使用场景，作为办公设备内的滑动输送辊使用，包胶层可增大与输送介质之间的摩擦力，避免输送过程中出现打滑问题，同时橡胶材质具备一定的缓冲性能，可降低运行过程中的震动与噪音。整体结构设计紧凑，各零件之间的装配间隙经过合理规划，既保证了转动的灵活性，又避免了间隙过大导致的晃动问题，两端的轴头结构可直接适配设备的安装位，无需额外进行结构修改即可完成装配。渲染阶段采用了柔和的影棚光照环境，通过光影效果突出各部件的结构层次，清晰展现轴承的安装位置、辊轴的阶梯结构以及包胶层的包覆范围，让观看者可以直观理解该组件的内部构造与装配逻辑，整体模型结构完整，细节表现到位，可用于相关设备的结构演示、配件选型参考以及装配教学使用。
