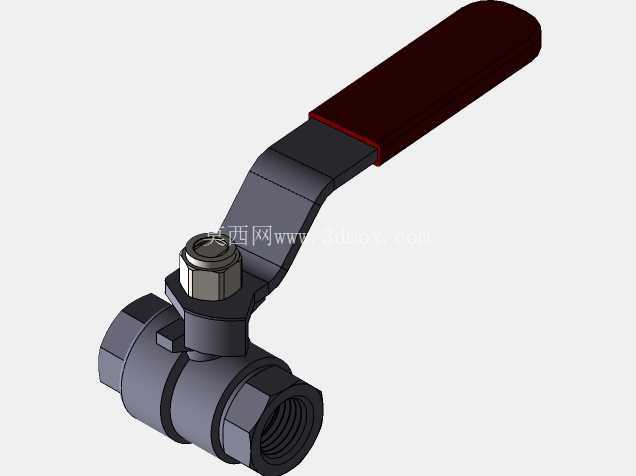

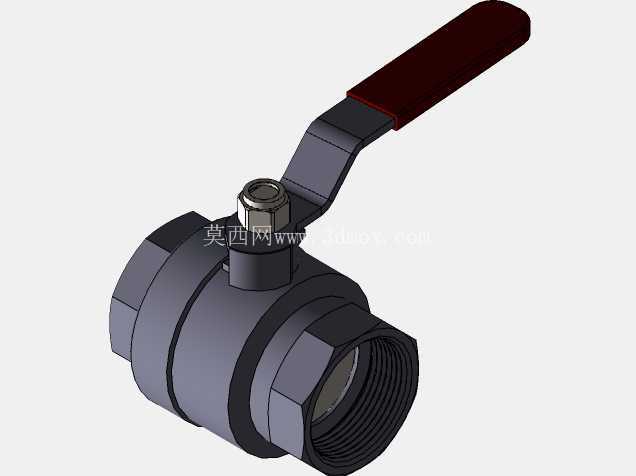

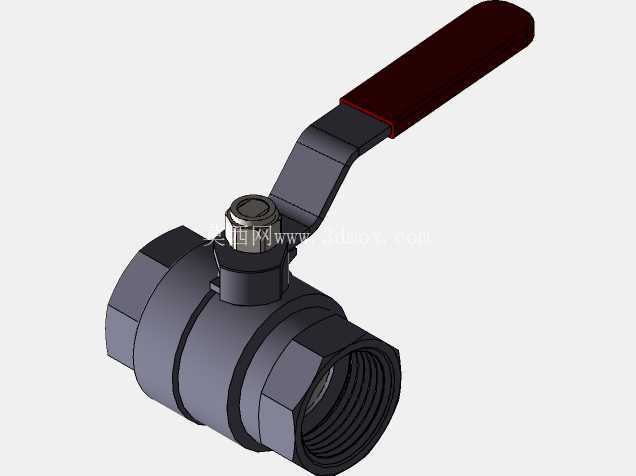

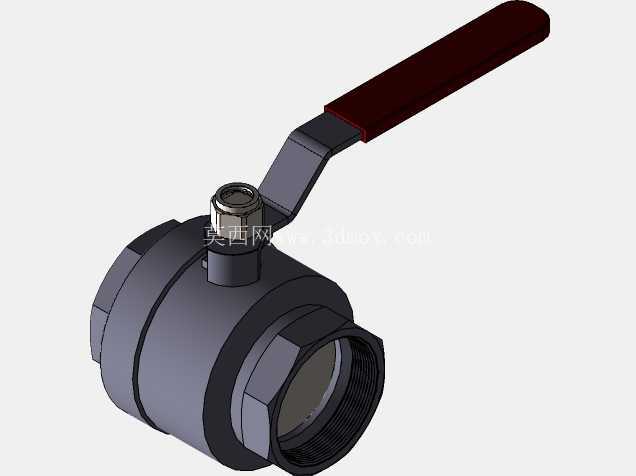

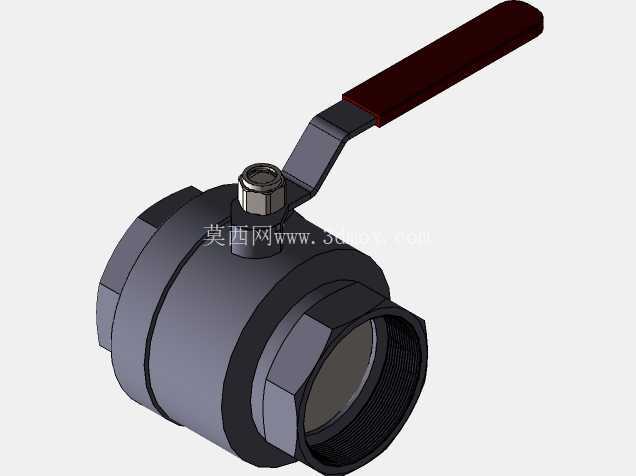

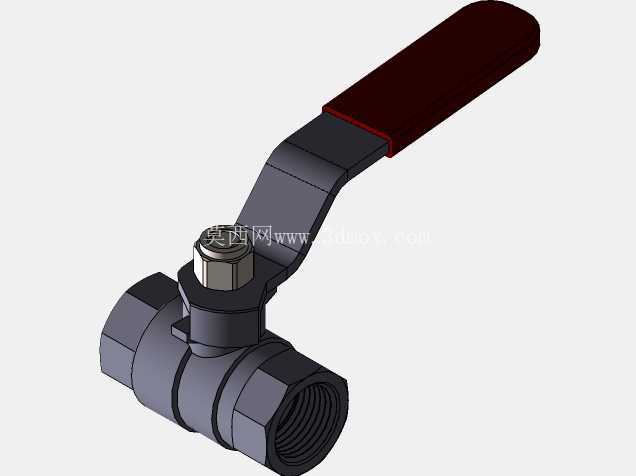

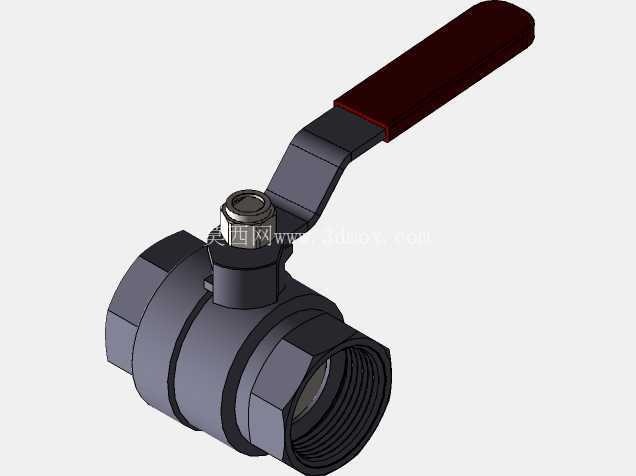

一体式1000WOG内螺纹球阀系列结构设计

　　这套一体式球阀覆盖多档通径规格，核心适配1000WOG公称压力工况，也就是日常流体管路里常见的1000磅级水、油、气介质通用压力等级，在民用给排水、小型工业流体输送、设备配套管路、消防辅助管路里都有大量应用场景。从结构设计逻辑来看，采用一体式锻造阀体结构，相比两片式、三片式球阀，减少了阀体结合面的泄漏点，在中低压工况下的密封可靠性更有优势，同时阀体本身的结构刚性更好，不需要额外的螺栓锁紧结构来承担阀体拼合的预紧力，整体零件数量更少，装配工序更短，适合批量标准化生产。

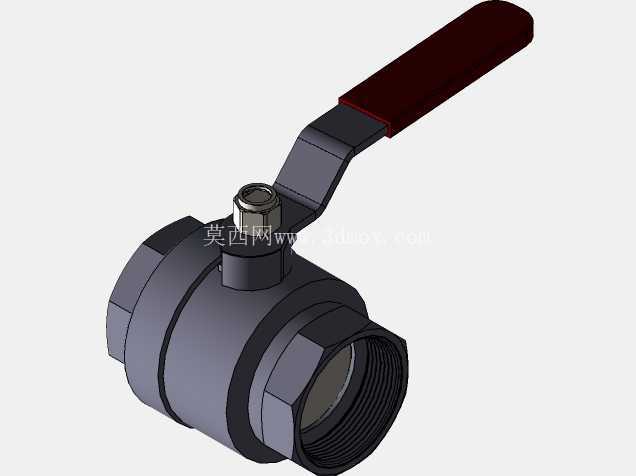

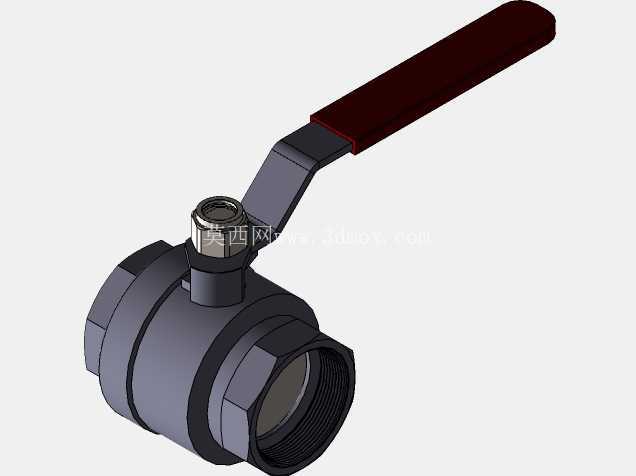

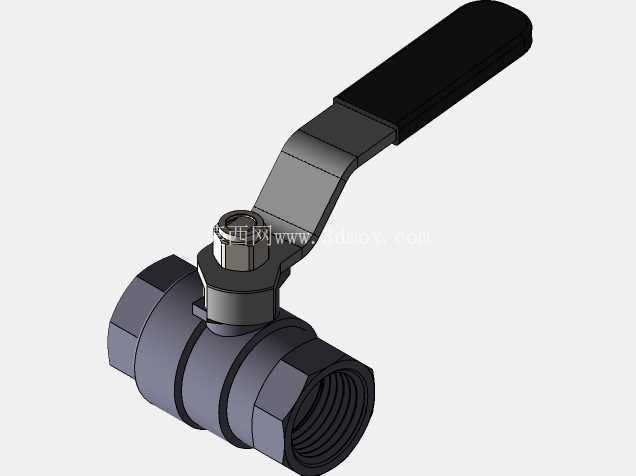

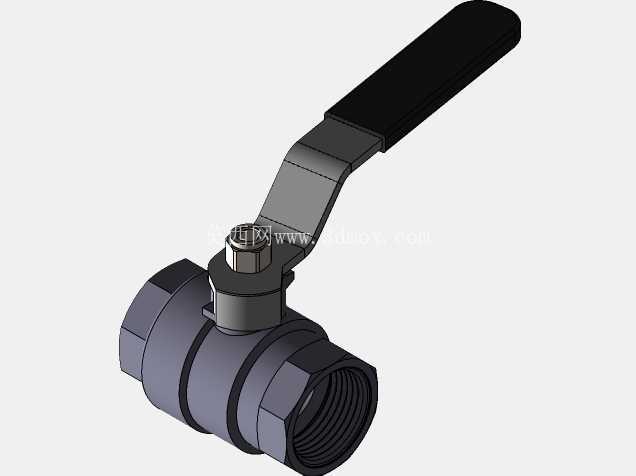

　　从功能特性上看，采用手柄驱动的浮动球结构，阀杆与球体的配合采用扁方传动，开关角度为90度，手柄上的红色标识套可以直观指示阀门通断状态，当手柄与管路轴线平行时为全开状态，垂直时为全关状态，现场巡检不需要额外工具就能快速判断阀门工位。球体采用高精度球面加工，与阀座密封面的配合间隙控制在微米级，全开状态下流道完全贯通，介质流动阻力极小，几乎没有压损，适合对管路压降敏感的流体输送场景；全关状态下依靠介质压力将球体压向出口侧阀座，实现自紧式密封，压力越高密封性能越稳定，不需要额外的密封预紧结构。

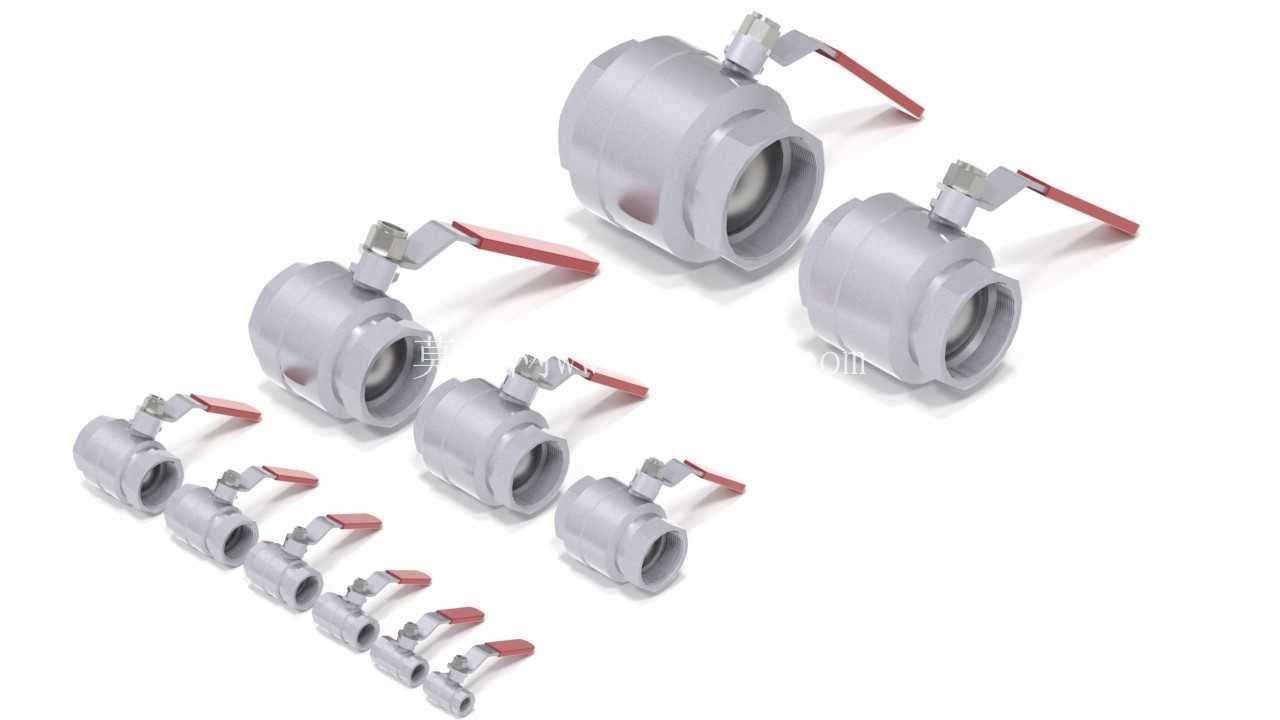

　　设计过程中首先确定的是安装边界尺寸，不同通径规格的阀体长度、内螺纹尺寸、手柄操作空间都做了系列化匹配：小通径规格的阀体结构紧凑，手柄长度较短，适合安装空间局促的设备内部管路；大通径规格的阀体壁厚做了针对性加强，手柄长度相应增加，降低操作力矩，现场手动开关不需要借助加力杆就能完成操作。所有规格的连接端都采用标准内螺纹设计，匹配通用管螺纹标准，现场安装不需要额外焊接法兰，直接通过螺纹与管路连接，安装效率高，后期维护拆卸也更方便。

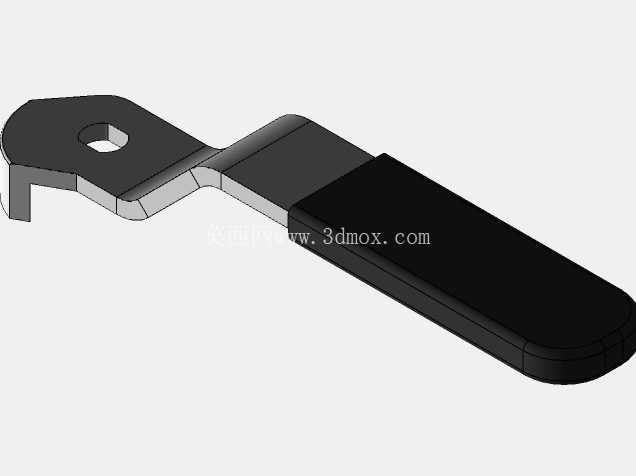

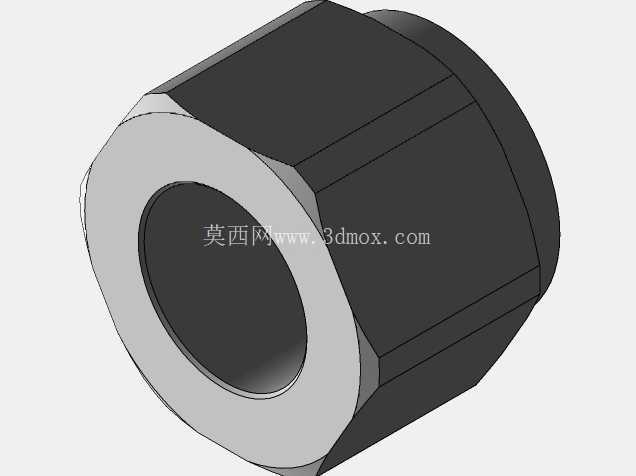

　　阀杆部分采用防吹出结构设计，阀杆从阀体内部装入，即使在阀杆密封失效、管路带压的情况下，阀杆也不会被介质压力吹出，避免介质泄漏引发安全事故。阀杆密封采用多层填料结构，在长期开关磨损后可以通过填料压盖调整预紧力，补偿密封磨损量，延长阀门整体使用寿命，不需要整体更换阀门就能完成密封维护。手柄与阀杆的连接采用锁紧螺母固定，手柄可以根据现场安装空间调整安装角度，避开周边管路或设备的干涉位置，适配不同的安装场景。

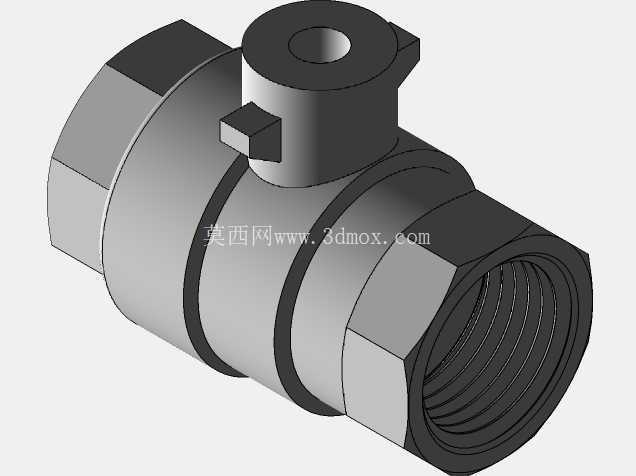

　　从外形结构来看，阀体外部采用六角结构设计，安装时可以用普通管钳或扳手卡住阀体六角位拧紧螺纹，不需要专用工装，现场安装适配性强。阀体表面没有多余的凸起结构，流道内部做了光滑过渡处理，避免介质滞留，对于洁净度要求一般的流体工况，不容易积存杂质，降低阀座卡涩的概率。整套系列化的球阀在建模时统一了零件的配合基准，不同通径规格的阀杆密封结构、手柄连接结构做了通用化设计，减少了非标零件的种类，在生产端可以降低零件库存种类，装配端可以减少工装切换的成本，后期用户维护时也能减少密封备件的储备种类。

　　在实际选型应用中，这类一体式球阀主要用于管路的通断控制，不适合做节流调节使用——如果长期在半开半关状态下工作，高速流动的介质会冲蚀球体密封面，导致密封失效，这也是结构设计时明确的使用边界。安装时需要注意预留手柄的操作空间，至少保证手柄可以完成90度旋转无干涉，同时要注意管路的螺纹配合长度，避免拧入过深顶压阀体内部的球体，导致开关卡涩。建模过程中对所有配合面都做了公差匹配，阀体与阀座的配合槽尺寸、球体与阀座的密封压缩量、阀杆与填料函的配合间隙都按照实际加工公差做了预留，模型可以直接用于生产开模参考，也可以用于管路系统的装配模拟，提前排查安装干涉问题。
