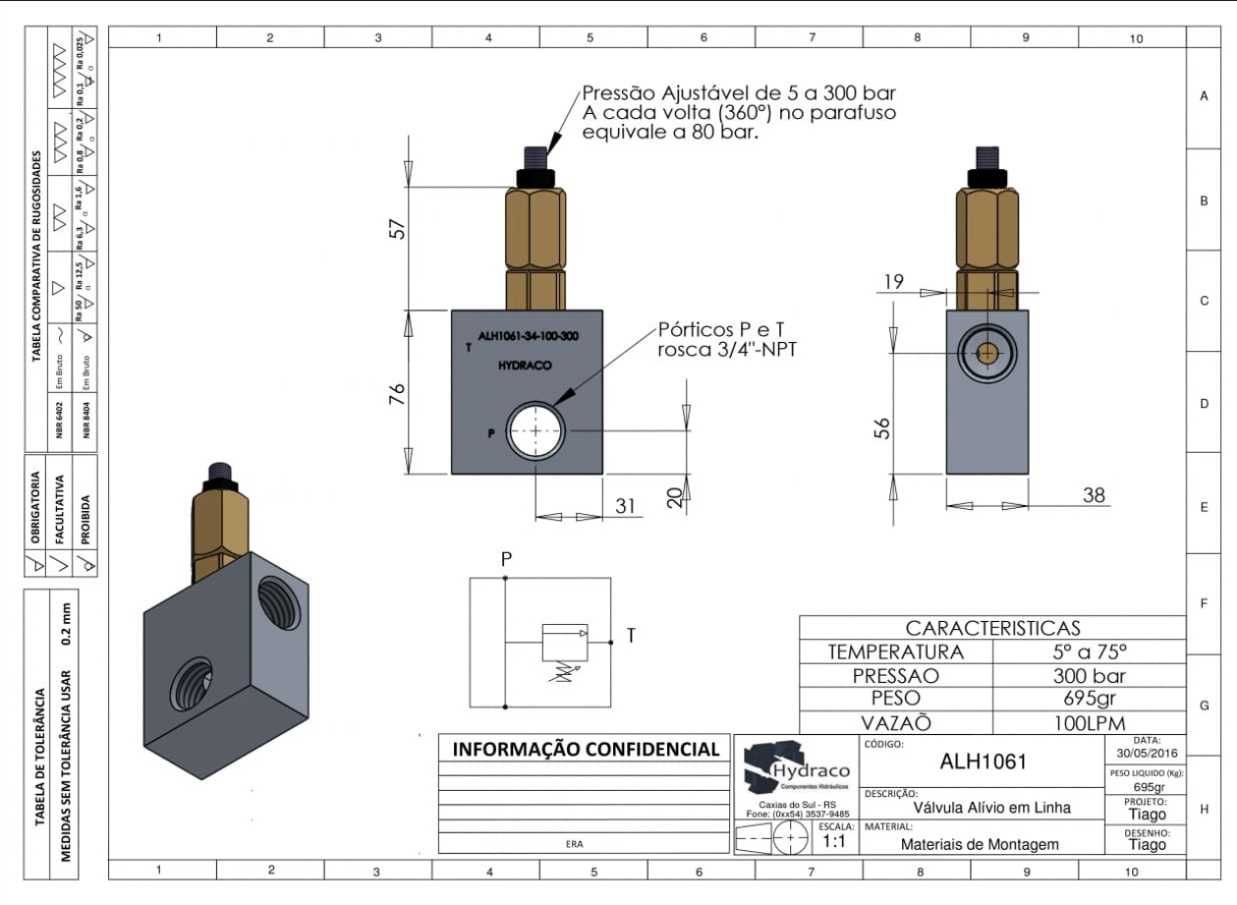

液压管路直装式溢流泄压阀结构

　　这款直装式液压泄压阀主要面向中低压液压回路的过载防护场景，常见于小型液压站、工程机械辅助油路、机床液压夹紧回路这类对安装空间有严格限制的工况中，区别于传统管式溢流阀需要额外配管的安装形式，该阀采用块式集成结构，可直接通过侧面的螺纹接口串接在液压主管路中，无需额外安装支架，能大幅缩减管路排布的空间占用，减少管路接头带来的泄漏点。从功能逻辑上看，该阀属于直动式溢流泄压结构，当管路内的液压油压力超过弹簧预设的开启阈值时，顶部的调压阀芯会被顶开，高压油液通过阀体上的泄油口直接回流至油箱或者低压回路，快速将管路压力稳定在安全区间，避免管路、泵体或者执行元件因为压力骤升出现密封损坏、管件爆裂的问题，相较于差动式溢流阀，直动式结构的响应速度更快，适合应对瞬时压力冲击的工况，比如液压缸行程到端点时的压力冲击、负载骤变带来的管路压力波动场景。

　　在设计思路上，阀体采用整体方块式铣削成型结构，没有采用多块拼接的阀体设计，所有的流道都在整块阀块内部加工成型，能承受更高的压力冲击，减少结合面的密封失效风险；顶部的调压结构采用双螺母锁紧形式，调整好预设压力后可以通过两个六角螺母互锁，避免设备运行过程中的振动导致调压螺杆松动，出现压力漂移的问题。阀体上一共设置了三个通油接口，两个大尺寸的内螺纹接口为管路串接口，分别对应进油和出油方向，可直接对接同管径的液压油管或者阀块接口，侧面的椭圆形开孔为泄油口，可根据安装空间的排布方向选择接回油管或者直接集成回油通路，安装时不需要严格区分进出口的上下方向，只要保证泄油口的位置低于调压腔的高度，避免泄油通路存油带来的背压影响泄压精度即可。

　　从安装边界来看，阀体的主体为矩形方块结构，所有外表面都为平面，没有突出的异形结构，安装时可以直接贴靠在相邻阀块或者设备壁面上，不需要预留额外的操作空间来避让阀体结构，顶部的调压螺母的操作空间只需要预留出普通扳手的拧动空间即可，不需要专用的调压工具，日常维护时可以直接在设备管路上调整泄压压力，不需要将阀整体拆下。流道设计上采用了大转角圆弧过渡，没有直角流道结构，能减少高压油液通过时的压力损失，同时降低油液紊流带来的振动和噪音，阀芯与阀套的配合面采用研磨加工，配合间隙控制在合理区间，既保证阀芯动作的灵活性，又不会因为间隙过大出现内泄漏超标的问题，弹簧腔设置了独立的泄油通路，不会因为弹簧腔积油产生背压，导致实际开启压力高于设定值。

　　在实际选型适配时，该阀适合流量不大的辅助液压回路，不需要搭配额外的先导控制油路，接入管路后即可正常工作，对于紧凑型液压设备的设计来说，这种集成式的泄压阀能省去阀块设计中单独布置溢流阀安装孔的工序，直接串接在管路中就能实现过载防护，降低整体液压系统的设计复杂度，同时因为减少了接头和连接管路，整个回路的压力损失也能得到有效控制，长期运行时的能耗也会相应降低。阀体的金属表面采用了氧化处理，能适应常规工业环境下的防腐蚀需求，不需要额外做表面防护处理，日常使用中只需要定期检查调压螺母的锁紧状态，确认泄压压力没有出现漂移即可，没有易损的橡胶外露部件，使用寿命比管式连接的同类阀件更长。
