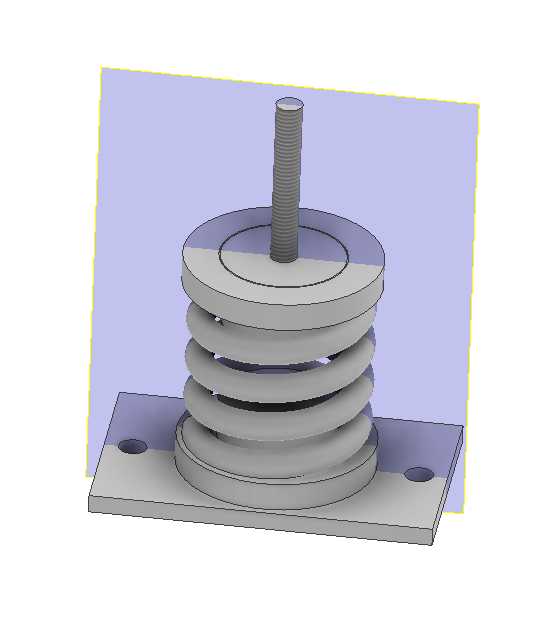

在工业现场的动力设备布设场景中,振动传递是影响设备运行精度、周边结构疲劳寿命以及作业环境噪声水平的核心因素之一,这类弹簧式隔振支撑结构,正是针对小到中型动力单元、管路配套组件、精密仪表安装场景开发的被动隔振元件,核心作用是切断设备运行产生的振动波向安装基础的传递路径,同时抵消外部基础振动传递至被支撑设备的能量,避免共振区间内的振幅放大问题。从结构组成来看,整个支撑件采用底部方形安装法兰作为承载基座,法兰板上对称开设两个贯通安装孔,用于通过膨胀螺栓或者连接螺栓将整个隔振件固定在混凝土基础或者设备安装机架上,法兰板的厚度经过刚度校核,能够在额定承载范围内避免自身翘曲变形,保证支撑面的平面度要求。基座上方同轴设置多层环形弹簧定位座,中间嵌套等节距的圆柱螺旋压缩弹簧,弹簧的线径、有效圈数、自由高度都经过匹配计算,能够对应特定的承载重量范围,保证在额定载荷下弹簧的压缩量处于线性刚度区间,避免压并导致的隔振失效问题。弹簧顶部设置圆形承载托板,托板中心垂直向上伸出一根全螺纹螺柱,螺柱用于穿过被支撑设备的安装脚孔,通过螺母锁紧实现被支撑设备与隔振件的刚性连接,螺柱的长度预留了足够的调节余量,能够适配不同厚度的设备安装脚座,同时允许安装时微调设备的水平度。
这类隔振结构的设计思路没有采用复杂的阻尼油腔或者橡胶复合结构,而是依靠金属螺旋弹簧本身的线性刚度特性实现隔振,优势在于耐候性强,不会像橡胶隔振垫那样出现高温老化、油污腐蚀失效的问题,能够在车间多油污、温差变化大的工况下长期稳定工作,后期维护成本极低,仅需在长期运行后检查弹簧是否出现疲劳裂纹、螺柱连接是否松动即可。从安装边界来看,底部方形法兰的尺寸设计充分考虑了现场安装的操作空间,两个安装孔的孔距符合常规小型设备安装脚的通用孔距规范,不需要对现有安装基础做额外的扩孔或者改造,直接替换原有刚性支撑垫即可完成隔振改造。顶部的螺柱采用标准普通螺纹规格,和市面上常规的六角螺母、防松垫圈完全适配,现场安装不需要定制特殊的连接紧固件。
在实际应用中,这类隔振支撑常被用在小型风机、水泵、精密仪表支架、轻型输送线驱动单元的安装位置,能够将设备运行产生的高频振动衰减九成以上,避免振动沿着建筑结构传递到其他对振动敏感的作业区域,比如计量检测工位、精密加工工位附近的动力设备安装,就非常适合采用这类结构简单、性能可靠的弹簧隔振件。设计这类结构的时候,需要重点校核几个核心参数:首先是弹簧的刚度匹配,要保证被支撑设备的总重量落在弹簧的线性承载区间内,避免刚度过大导致隔振效率不足,或者刚度过小导致弹簧压缩量过大、设备运行时出现横向晃动;其次是上下定位座的同轴度,要保证弹簧在压缩过程中不会出现偏斜,避免局部应力集中导致弹簧过早疲劳断裂;另外底部法兰的安装孔位置精度需要控制在合理公差范围内,避免现场安装时出现孔位错位无法装配的问题。
和橡胶隔振垫相比,这种金属弹簧结构的固有频率更低,对低频振动的隔离效果更好,同时承载能力范围更宽,通过更换不同线径的弹簧就可以适配不同重量的被支撑设备,零件的通用化程度高,生产加工难度低,只需要通过常规的钣金下料、弹簧卷制、螺柱焊接工艺就可以完成制造,不需要复杂的成型或者硫化工序。在实际选型过程中,需要先核算被支撑设备的总重量,再按照单支隔振件承载占比选择对应刚度的弹簧型号,同时要保证所有支撑点的隔振件刚度一致,避免出现各个支撑点压缩量不均导致的设备倾斜问题,安装时需要逐个调整顶部螺母的锁紧程度,将设备台面调整到水平状态后再锁紧防松螺母,避免设备运行过程中连接松动。
