车间洞洞板五金工具挂放收纳装置

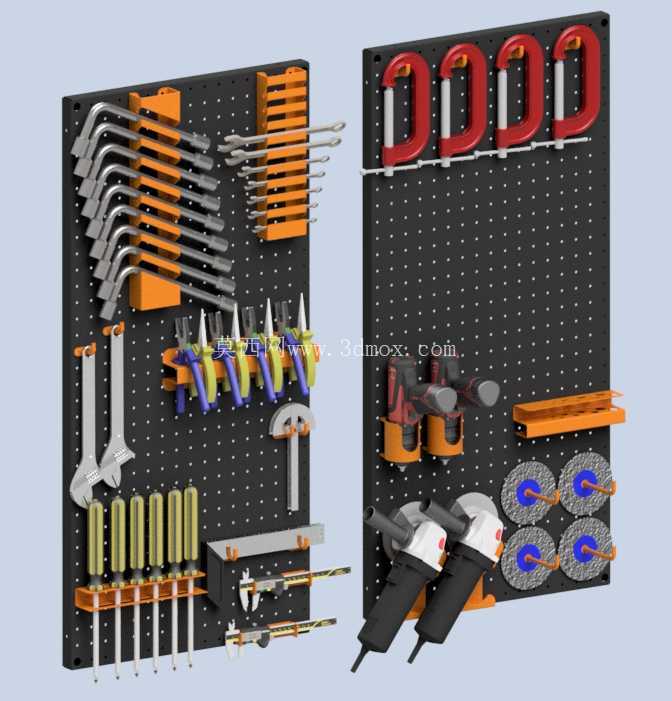

　　这套挂放收纳装置主要面向小型加工车间、设备维保站点、个人DIY工作区的手动工具规整需求，解决日常作业中工具零散堆放、取用查找耗时、作业台面杂乱的实际痛点，适配常规手动五金工具的分类存放场景。整套装置以标准孔距的冲孔挂板为承载基底，挂板采用冷轧钢板冲孔成型，孔位为等距方形孔，孔距匹配市面通用挂钩、卡座的安装尺寸，可根据工具类型灵活调整挂载位置，无需在墙面额外打孔调整布局，适配不同阶段的工具收纳需求。

　　挂板分为左右两个独立单元，可单独壁挂安装也可拼接组合，单块挂板的安装边界预留了墙面固定的沉头孔位，安装时可直接通过膨胀螺丝固定在水泥墙面、轻钢龙骨隔墙或者工作台侧立面，挂板底部距离作业台面的预留高度建议不低于150mm，避免下方放置的工件磕碰挂载的工具。左侧挂板的挂载区域做了功能分区，最上方区域设置了多组L型套筒挂钩，适配不同长度的L型内六角扳手、加长接杆类长条形工具，挂钩的弯折角度刚好承托工具的弯折段，取放时不会出现卡滞，每根挂钩的长度对应所挂载工具的杆长，避免工具伸出过长剐蹭操作人员；相邻区域设置了橙色塑料卡座，卡座带有等距卡槽，刚好卡入不同规格的开口扳手、梅花扳手的颈部，卡槽的间距根据扳手的头部尺寸做了差异化设计，大规格扳手对应宽卡槽，小规格扳手对应窄卡槽，挂载后扳手手柄自然下垂，扳手的规格标识朝向外侧，取用的时候可以直接识别规格，无需反复翻找。

　　卡座下方区域设置了螺丝刀插架，插架带有等距的圆形插孔，插孔内径适配常规螺丝刀的手柄直径，插架底部带有镂空沥水孔，清洁后的螺丝刀插入后残留的水渍可以直接滴落，不会在架体积存锈蚀工具；插架旁预留了活动挂钩位，可挂载卷尺、美工刀这类小型随身工具。右侧挂板的上部设置了大尺寸U型挂钩，适配大规格C型钳、大力钳这类大开口夹持工具，挂钩的承重段做了加宽处理，挂载重型夹持工具不会出现弯折变形；中部区域设置了角磨机专用卡座，卡座根据角磨机的头部轮廓做了仿形支撑，角磨机插入后砂轮片朝向外侧，电源线可以缠绕在旁侧的绕线柱上，避免电源线拖拽剐蹭；卡座下方设置了砂轮片存放架，存放架带有分隔挡片，可将不同粒度的砂轮片分类竖放，取用的时候不会碰碎边缘的磨料层。

　　整套装置的所有塑料配件均采用增韧尼龙材质，耐油污耐磕碰，金属配件表面做了喷塑处理，在车间多油污多粉尘的环境下不会轻易锈蚀，日常清洁只需要用干布擦拭即可。设计过程中针对不同工具的重量做了挂载承重核算，单组小挂钩的承重不低于2kg，大尺寸U型挂钩的承重不低于8kg，挂板整体的壁挂承重可达到80kg，完全满足常规手动工具、小型电动工具的挂载需求。孔位的排布做了密度优化，既保证了足够的挂载位数量，又不会因为孔距过密降低挂板的整体结构强度，挂板边缘做了折边处理，安装后折边贴合墙面，不会出现割手的安全隐患。实际使用中，可根据自身工具的类型、尺寸自由搭配挂钩、卡座的位置，比如新增了锉刀、丝锥这类小型工具时，只需要加装对应规格的卡座即可，无需更换整块挂板，适配性较强。
