高压流体储存用支柱式球形储罐结构

　　在石化、燃气储运、精细化工等涉及高压流体介质存储的场景中，球形储罐是核心承压存储设备，相较于同容积的立式圆筒形储罐，球罐的壳体受力均匀性更优，相同承压等级下壳体壁厚可降低30%左右，在大容积高压存储场景下的材料利用率优势极为突出。这款球罐的整体结构采用正球形壳体作为承压主体，壳体由多块预压成型的球瓣拼焊而成，建模阶段严格遵循等面积补强原则，在人孔、接管等开孔位置做了补强结构设计，避免局部应力集中带来的承压失效风险。

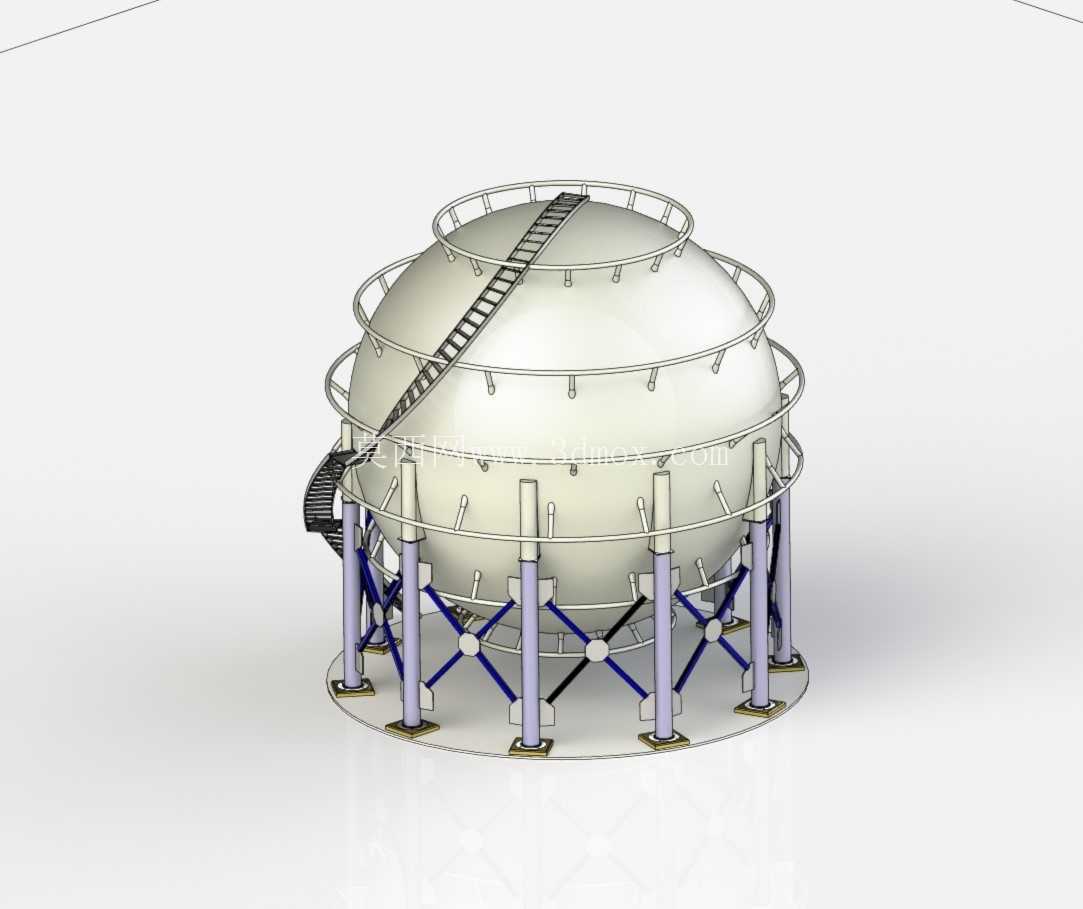

　　球罐的支撑系统采用多根均布的立柱配合交叉斜撑结构，立柱沿球罐赤道圈均匀排布，每根立柱底部设置独立的地脚安装板，安装板预留螺栓孔可与混凝土基础上的预埋锚栓配合固定，交叉斜撑采用X型布置，将相邻立柱连接为整体框架，可有效抵消风载、地震载荷以及介质充装过程中产生的水平方向作用力，避免支撑系统失稳。沿球罐外壁设置了多层环形操作平台，平台外侧设置安全护栏，同时配套了从底部地面延伸至顶部平台的斜爬梯，爬梯踏步采用防滑结构设计，护栏高度符合工业操作平台安全规范，满足日常巡检、附件维护的人员通行需求。

　　从设计逻辑来看，这款球罐的建模过程优先保证壳体的形位精度，球心位置作为整个装配的基准原点，所有支撑立柱的安装面、平台的固定点、爬梯的连接位均以球心为基准做尺寸链校核，避免装配过程中出现累积误差。壳体的壁厚取值根据常用的1.6MPa、2.5MPa两个常用存储压力等级做了参数化关联，设计人员可根据实际存储介质的密度、工作压力调整壁厚参数，快速适配不同项目需求。在安装边界方面，球罐的底部支撑立柱高度预留了足够的底部操作空间，可满足底部接管、排污装置、紧急切断阀的安装与检修需求，顶部平台预留了安全阀、压力表、液位计等安全附件的安装接口位置，所有接口的法兰尺寸均匹配通用化工管道标准，可直接对接现场工艺管线。

　　实际应用中，这类球罐可用于存储液化石油气、压缩天然气、液氮、液氧以及各类高压工艺气体，也可用于化工生产过程中的中间高压介质缓存。建模阶段充分考虑了现场安装的工艺需求，支撑立柱与球壳的连接位置采用了可微调的连接结构设计，可补偿现场基础施工的微小标高误差，降低现场安装的调整难度。球壳外表面的附件排布遵循操作便利性原则，经常操作的阀门、仪表接口均设置在靠近平台的位置，减少巡检人员的操作风险，排污口设置在球罐最低点位，可保证罐内残液完全排空，避免积液对壳体内壁造成腐蚀。
