民用航空涡轮风扇喷气式动力装置结构

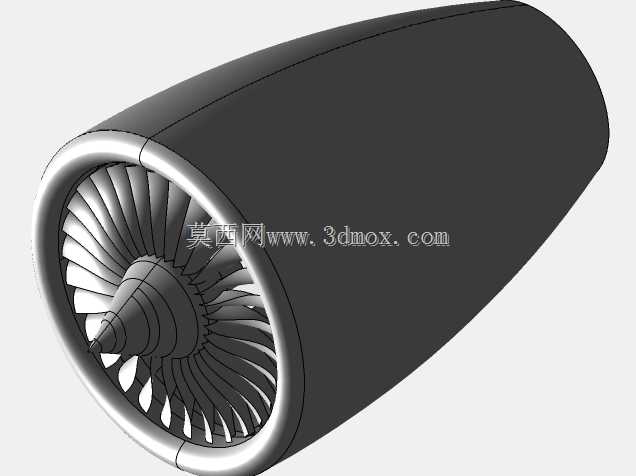

　　在民用干线、支线航空飞行器的动力系统选型中，涡轮风扇类喷气推进装置是当前150座级以上商用客机的核心配套动力，其核心功能是通过进气道吸入来流空气，经低压压气机、高压压气机逐级增压后送入燃烧室与航空煤油混合燃烧，生成的高温高压燃气先后驱动高压涡轮、低压涡轮做功，最终通过尾喷管与外涵道气流共同排出产生推力，为飞行器在爬升、巡航、进近等全飞行阶段提供稳定的动力输出。从结构设计的工程逻辑来看，该动力装置采用大涵道比的流道布局，外涵道与内涵道的流量比直接影响巡航阶段的燃油经济性与噪音水平，模型还原的外壳整流罩采用流线型曲面设计，曲面曲率沿轴向从进气道唇口向尾喷口方向平滑过渡，既可以降低飞行过程中的空气阻力，也能为内部核心机部件提供防护，

　　避免飞行过程中鸟击、雨滴、砂石等外来物对压气机叶片造成损伤。进气道唇口采用大圆角过渡设计，能够在大迎角飞行、侧风降落等极端工况下保证进气气流的均匀性，避免压气机发生喘振故障，保障动力输出的稳定性。从安装边界来看，该类动力装置通常采用翼下吊装或尾吊的安装形式，模型还原的吊挂接口位于机匣上部，接口位置的承力结构经过加强设计，能够承受发动机自重与飞行过程中的过载载荷，同时预留了燃油管路、滑油管路、控制线缆的敷设空间，方便与机身燃油系统、环控系统、飞控系统进行对接。压气机部分的叶片采用三维扭转气动设计，每一级叶片的安装角、叶型曲率都经过气动仿真优化，能够在不同转速下保持较高的压气效率，叶片根部采用燕尾型榫头与轮盘连接，

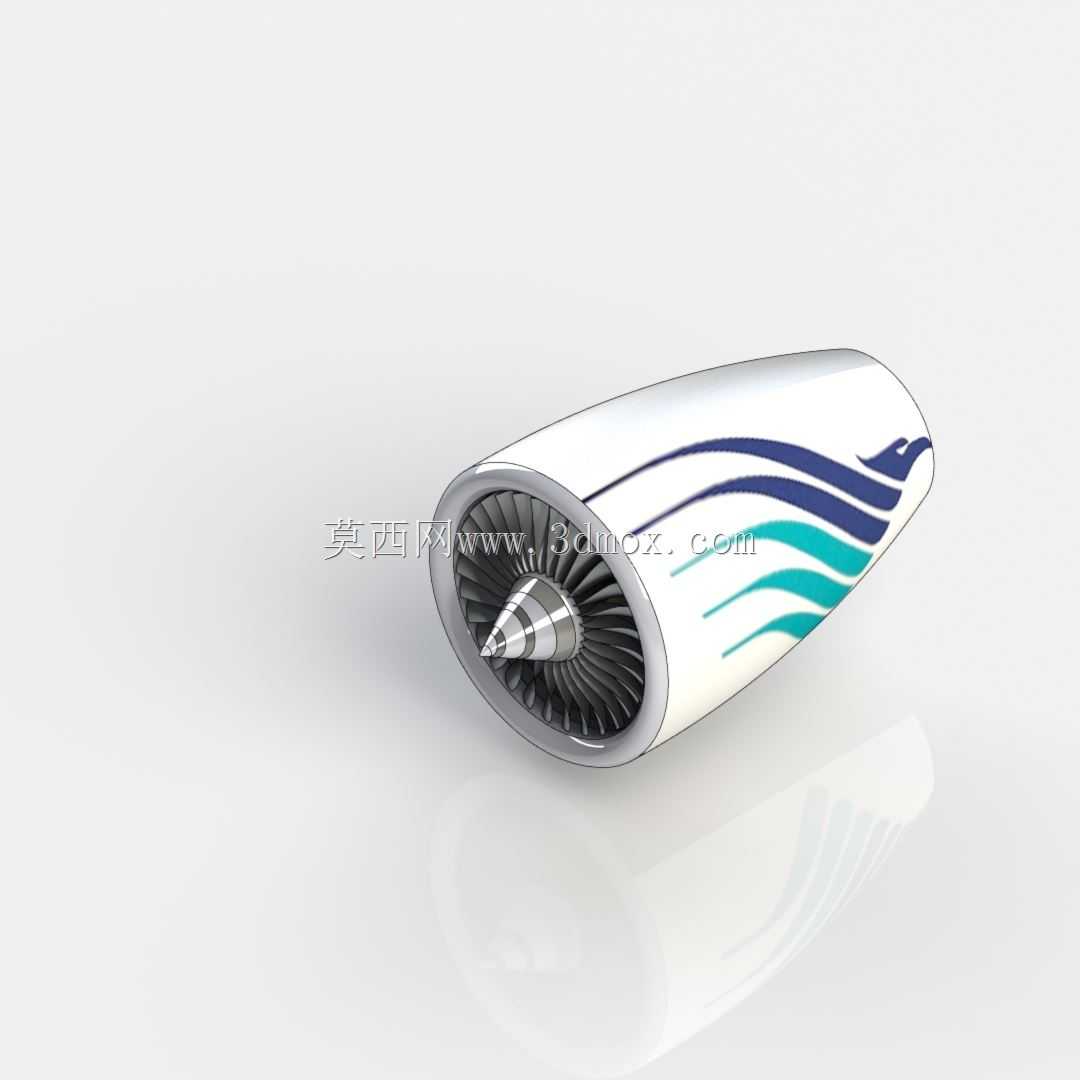

　　既可以保证高速旋转下的连接强度，也方便后期维护时的叶片更换。燃烧室采用环形布局，火焰筒壁面设计有大量气膜冷却孔，能够在1800K以上的燃气温度下保证壁面材料的结构强度，避免高温烧蚀。涡轮部分的高压涡轮叶片采用单晶材料铸造，内部设计有复杂的冷却流道，能够在高温燃气冲击下保持稳定的力学性能，低压涡轮通过长轴与前端风扇连接，直接驱动外涵道风扇转动产生大部分巡航推力。尾喷管采用收敛-扩张型面设计，能够根据飞行速度、高度的变化调节喷口面积，保证燃气在喷口处充分膨胀，提升推进效率。在实际工程应用中，该类动力装置的设计需要兼顾推力、燃油消耗率、噪音水平、维护成本等多维度指标，模型还原的外部涂装标识也符合民用航空发动机的外观标识规范，

　　整流罩表面的彩色条纹为航空公司定制化涂装区域，可根据不同航司的视觉识别系统进行调整。从结构建模的细节来看，模型完整还原了进气道、风扇叶片、整流罩、核心机匣、尾喷口等外部可见结构，曲面建模精度满足工业级展示需求，可用于航空动力科普展示、机务培训教学、飞行器总体布局方案论证等场景，帮助结构设计人员直观理解大涵道比涡扇发动机的外部轮廓与安装接口尺寸，在飞行器初步设计阶段快速完成动力装置的布局匹配，校核发动机与机翼、起落架等周边部件的间隙是否符合设计要求，避免后续详细设计阶段出现结构干涉问题。
