电源变压器配套销钉定位锁紧装置

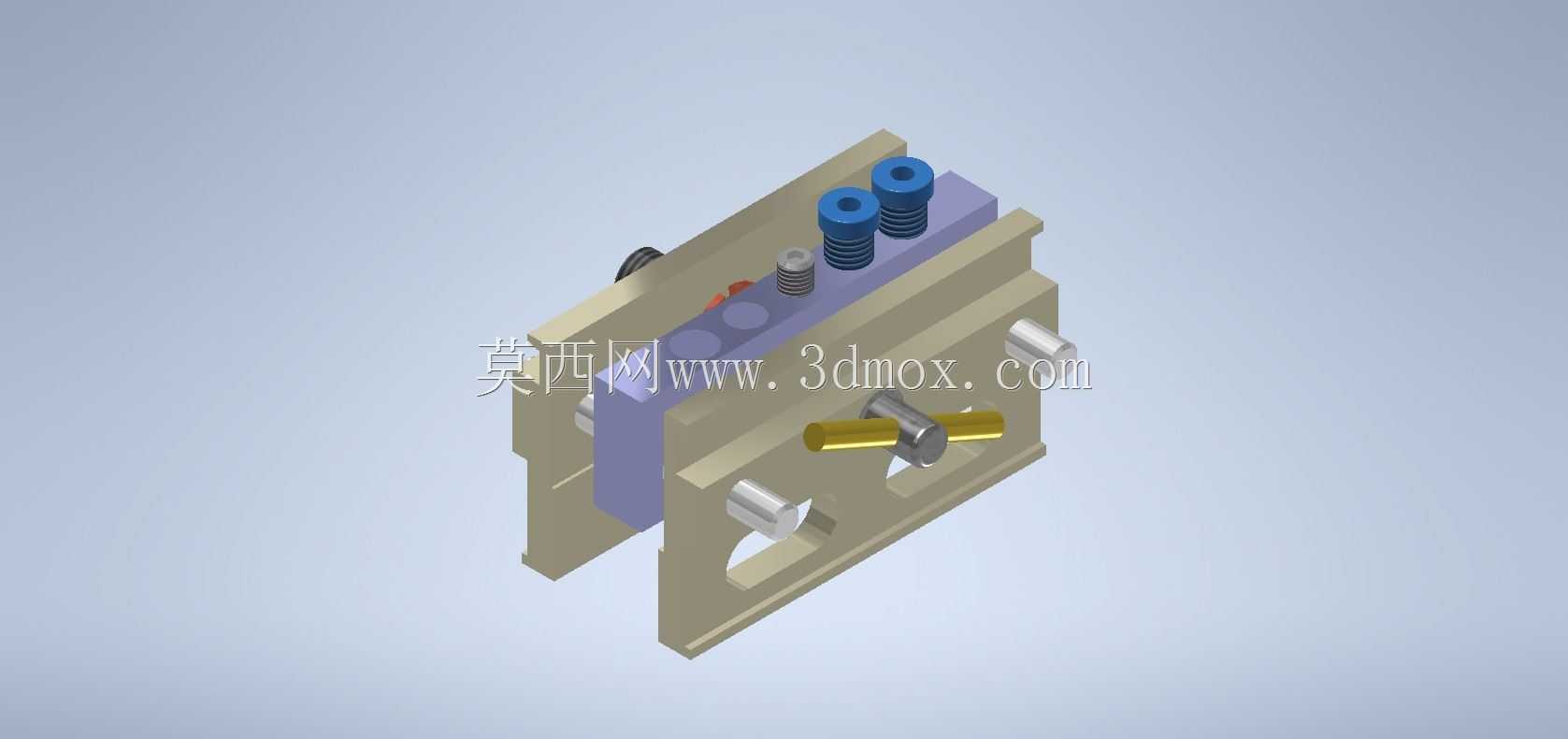

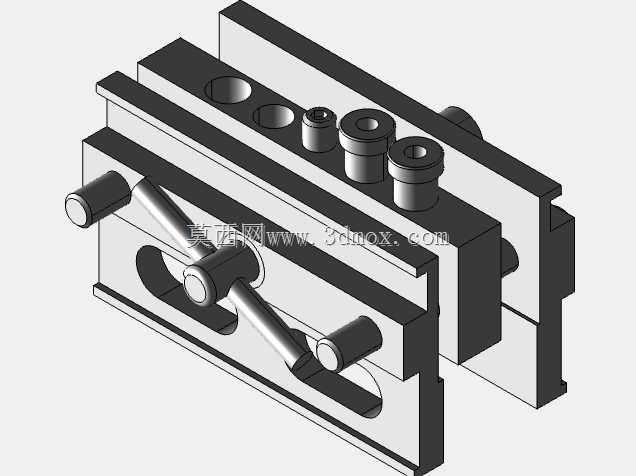

　　在电源变压器的批量生产与后期运维装配环节，销钉固定装置是保障铁芯叠片、绕组骨架与安装基座同轴定位精度的核心工装部件，很多一线装配班组都遇到过传统销钉锁紧后受变压器运行振动影响出现松退、定位偏移的问题，直接导致绕组间隙不均、铁芯磁路错位，轻则带来空载电流升高、运行噪音增大，重则引发绕组绝缘磨损击穿的故障，这套结构的设计初衷就是针对这类现场痛点做的定向优化。从结构组成来看，装置采用分体式夹座作为承载主体，夹座上开设的两个同轴定位销孔与待固定销钉采用H7/h6的间隙配合公差，既保证销钉插拔顺畅无卡滞，又能将径向定位误差控制在0.02mm以内，完全满足电源变压器铁芯叠片的对齐精度要求；夹座侧面设置的横向锁紧拨杆采用偏心凸轮结构，拨杆转动90度即可通过顶块压紧销钉侧壁，相比传统的顶丝锁紧结构，操作效率提升60%以上，且锁紧力均匀分布在销钉接触面上，不会出现顶丝单点挤压导致的销钉变形、拆卸困难问题。

　　夹座上方设置的两组弹簧预压组件，是针对变压器长期运行的振动工况做的防松设计，弹簧采用65Mn材质淬火处理，预紧力可通过顶部的调节螺塞按需调整，始终对夹座的活动压块施加恒定的轴向压力，抵消变压器运行时50Hz基频振动带来的锁紧间隙，避免长期运行后销钉出现轴向窜动；夹座本体采用铝合金一体铣削成型，表面做硬质阳极氧化处理，重量仅为同尺寸钢制夹具的三分之一，在变压器内部狭小的安装空间内不会额外增加过多结构重量，同时绝缘性能满足变压器内部的爬电距离要求，不会在绕组与铁芯之间形成额外的导电通路。从安装边界来看，装置整体的长宽高尺寸适配主流100W-500W区间电源变压器的内部安装空间，夹座底部开设的两个沉头安装孔可直接通过M3螺丝固定在变压器的安装支架上，安装孔位预留了0.5mm的位置调节余量，可抵消支架焊接、注塑带来的位置公差，不需要对现有变压器的安装结构做额外改模即可直接适配。

　　在实际应用场景中，这套装置除了用于电源变压器生产环节的铁芯叠片定位工装，也可直接作为变压器成品的内置销钉固定结构，用于绕组骨架与基座的永久锁紧，相比传统的胶粘、卡扣固定方式，销钉锁紧的结构可拆卸性更强，后期运维更换绕组时只需要拨开横向锁紧拨杆即可拔出销钉完成拆解，不会破坏铁芯与骨架的结构完整性；夹座上开设的减重方孔并非单纯为了降低重量，孔位边缘恰好可以作为绕组引线的走线导向槽，引线穿过方孔后可直接连接到接线端子，避免引线与铁芯棱角处接触磨损绝缘层，这一细节设计是在多轮现场试装后根据装配工人的反馈优化的，最初的设计版本没有预留走线槽，现场装配时需要额外增加线卡固定引线，不仅增加装配工序，还存在引线移位的隐患。

　　从设计思路的落地过程来看，最初的方案采用单弹簧预压结构，在振动测试中发现当振动方向与弹簧轴线垂直时，预压力会出现瞬时衰减，锁紧可靠性不足，后来调整为对称布置的双弹簧结构，让预压力始终保持在夹座中心轴线上，无论振动来自哪个方向都能保持恒定的锁紧力；横向锁紧拨杆的长度也经过多轮调整，过长会超出变压器的安装边界导致外壳无法装配，过短则会导致操作力矩不足，锁紧时需要施加过大的按压力，最终确定的拨杆长度刚好可以让操作人员用拇指单指完成锁紧与松开操作，不需要借助额外工具。整套结构没有采用复杂的非标零件，所有弹簧、销钉、偏心凸轮都采用通用标准件，夹座的加工只需要三轴铣床即可完成，不需要定制特殊刀具，加工成本控制在较低区间，适合批量生产配套；在装配公差匹配上，夹座的活动压块与固定座之间采用燕尾槽导向配合，导向间隙控制在0.01-0.03mm之间，既保证压块滑动顺畅，又不会出现压块倾斜导致的销钉锁紧偏斜问题，压块与销钉接触的表面做了网纹滚花处理，增大接触摩擦力，进一步提升锁紧后的防松性能。
