詹森机制快速原型曲柄结构设计

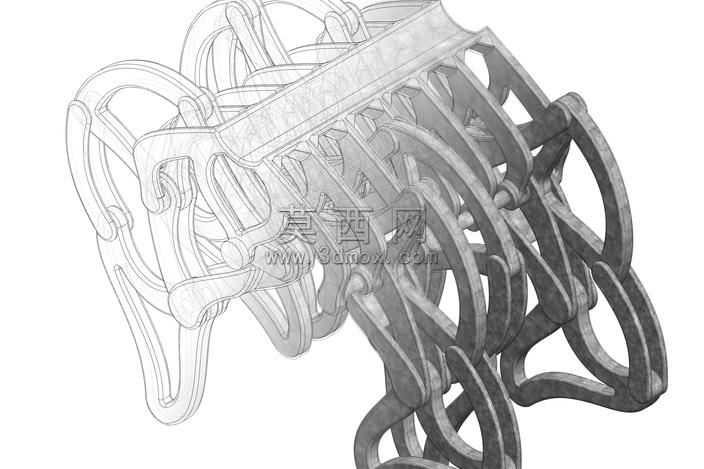

本作品为詹森机制博士B快速原型项目的核心结构设计，整体围绕曲柄联动的运动逻辑展开三维建模工作。建模阶段首先梳理詹森机制的运动传递路径，将多组联动构件的铰接点位、运动行程、干涉边界作为核心参数进行约束，每一个曲臂构件的轮廓都经过反复的尺寸校核，确保相邻构件在全行程运动过程中不会出现卡滞、碰撞的问题。建模过程中采用参数化设计逻辑，将曲柄的偏心距、曲臂的弯折弧度、铰接孔的配合公差都设置为可调整参数，方便后续原型迭代时快速修改尺寸，无需重新搭建整体模型框架。材质设置上针对快速原型的验证需求，为不同功能的构件分配了差异化的材质属性，受力传递的核心曲柄部件赋予高刚性的金属材质参数，铰接配合部位预留了合理的间隙公差对应的材质余量，辅助支撑结构则采用轻量化的材质设定，既保证原型结构的强度符合运动测试要求，也能尽可能降低原型制作的材料消耗。渲染阶段采用线稿与实体结合的展示方式，半透明的线稿层可以清晰呈现内部多组曲臂的层叠排布关系，实体渲染部分则突出构件的曲面弧度与边缘倒角细节，让观看者可以直观理解整个机构的层叠结构与运动逻辑。设计思路上完全围绕快速原型验证的核心目标展开，摒弃了冗余的装饰性结构，所有构件的造型都服务于运动功能的实现，每一处弯折角度、每一个铰接位置的设定都经过运动仿真的反复验证，确保3D打印制作出的物理原型可以顺畅实现詹森机制预设的连贯运动效果，同时针对原型制作的工艺特性，对所有构件的壁厚、支撑添加位置都做了适配性优化，避免原型制作过程中出现变形、断连的问题，整体结构既保留了詹森机制经典的运动特性，也通过合理的结构简化提升了原型制作的效率与成品率。
