户外IP防护型通讯设备机柜结构设计

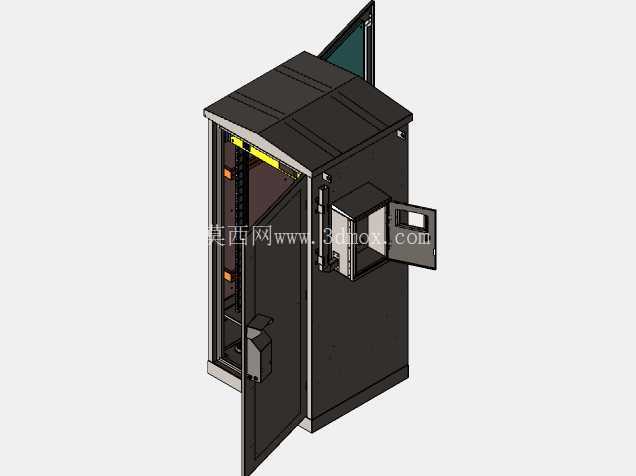

　　主柜门采用大角度外开的铰链结构，铰链位置做了隐藏式防水处理，避免长期户外使用后铰链锈蚀导致柜门开合卡滞，柜门内侧预留了密封胶条的安装槽，装配时嵌入三元乙丙发泡胶条，柜门闭合后可以实现整圈的连续压紧密封，满足户外IP防护的基础要求。除了主检修门外，柜体侧面还设置了小型的分舱检修门，这个结构是针对日常运维场景设计的——日常调试外接端口、检查接线端子的时候，不需要完全打开主柜门，只需要开启侧面的小舱门即可操作，既减少了运维时柜体内部大面积暴露在户外环境的时间，降低粉尘、潮气侵入的概率，也能避免主柜门大角度开启时占用过多的侧向操作空间，适合部署在场地相对局促的园区边角、道路侧旁的点位。在户外通讯站点、园区边缘设备部署、厂区室外监测点位搭建这类场景里，设备的防护柜体是决定整套系统运行稳定性的核心结构件，毕竟长期暴露在日晒雨淋、温湿度波动、粉尘侵扰甚至外力磕碰的环境里，柜体的结构合理性直接关系到内部电子元件的使用寿命。这款户外机柜的设计，首先围绕户外部署的核心痛点展开，整体采用立式落地结构，主柜体采用倾斜式顶盖设计，区别于常规平顶柜体，倾斜顶盖可以在降雨时快速引导雨水沿侧边导流槽排出，避免顶部积水渗漏，同时顶盖边缘做了外翻的挡水边，哪怕遇到短时强降雨，水流也不会顺着柜门缝隙渗入柜体内部。

　　柜体内部预留了标准的立柱安装轨，安装轨上打有连续的模数化安装孔位，可以根据内部搭载设备的尺寸灵活调整安装层板、设备托架的固定高度，不管是放置工业交换机、边缘计算网关、电源模块还是信号传输设备，都能通过调整安装位适配不同的设备尺寸，不需要额外在柜体内部二次打孔，减少现场加工对柜体防护性能的破坏。柜体底部预留了线缆进出的穿线孔位，穿线孔设计成可拆分的格兰头安装结构，现场布线完成后可以根据线缆的外径选配对应规格的防水格兰头，锁紧后既能固定线缆避免拉扯导致接线松脱，也能封堵穿线间隙，防止爬虫、潮气从底部进入柜体。

　　从安装边界来看，这款柜体采用落地式安装设计，底部预留了与基础水泥基座固定的安装法兰孔，安装时只需要在预制的水泥基座上打好对应规格的膨胀螺栓，将柜体底部法兰对准螺栓位锁紧即可完成固定，不需要额外做复杂的壁挂支架，整体占地面积控制在常规户外设备部署的合理范围内，侧向预留的开门操作空间只需要满足小舱门和主柜门的开合角度即可，不会对周边的通行空间造成过多占用。在结构强度设计上，柜体的钣金折弯边都做了双层折边处理，既提升了柜体整体的抗形变能力，避免户外大风、轻微外力撞击导致柜体变形影响密封性能，折边形成的内部空腔也能在一定程度上提升柜体的隔热能力，减少夏季太阳直射时柜体内部的温度快速升高，降低内部散热系统的工作负荷。

　　柜体内部的顶部预留了散热风扇或者温控模块的安装位，如果部署区域夏季环境温度较高，可以在对应位置加装轴流散热风扇，配合柜体下部的通风防尘滤网形成空气对流，在不破坏整体防护性能的前提下带走内部设备运行产生的热量；如果是在低温高湿的区域部署，也可以在预留位加装小型加热模块，避免冬季低温导致内部设备启动异常，或是柜体内壁凝露打湿电子元件。考虑到户外长期使用的防腐蚀需求，柜体钣金的表面处理采用户外级粉末喷涂工艺，涂层厚度满足户外使用的耐盐雾要求，不会因为长期日晒雨淋出现涂层脱落、钣金锈蚀的问题，外露的五金件全部采用不锈钢材质，包括铰链、锁具、安装螺丝，避免长期户外使用出现锈蚀锁死、无法开合维护的问题。锁具部分采用带防水盖的户外专用锁，锁孔位置有可翻转的防水挡片，日常不用的时候挡片盖住锁孔，避免雨水进入锁孔导致锁芯锈蚀，运维时翻开挡片即可用钥匙开锁，兼顾了防护性和操作便利性。
