小型航模供电用降压转换模块结构设计

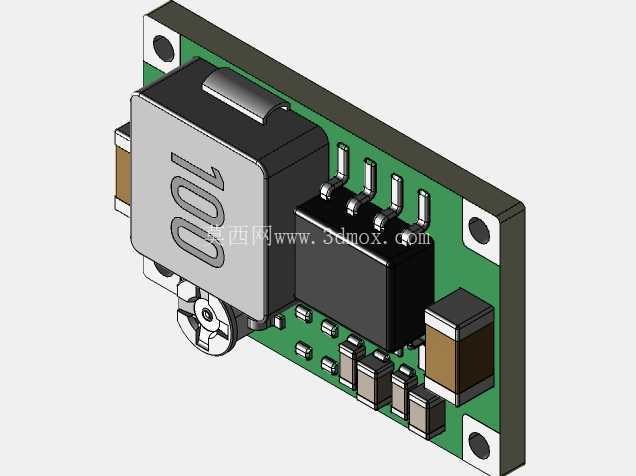

　　在穿越机、小型航拍无人机这类航模设备的改装与装机作业里，供电链路的电压匹配一直是结构设计阶段需要反复核对的环节——不同图传、摄像头、飞控外设的工作电压存在差异，直接从动力锂电池取电往往会超出器件耐压阈值，这时候小体积的降压转换模块就成了装机清单里的高频选用件。这款降压转换模块的结构设计完全围绕航模装机的紧凑空间需求展开，整体采用长条形PCB基板布局，基板四角预留了标准安装孔位，孔位间距适配多数航模飞塔、相机保护罩的预装固定位，不需要额外做转接支架就能完成固定，能大幅减少装机时的结构改动量。PCB板上的功率电感布置在基板一侧，采用屏蔽式封装结构，既可以降低功率转换过程中的电磁干扰对图传、GPS信号的影响，电感本体的金属外壳也能在装机磕碰时提供一定的防护能力，避免磁芯破损导致模块失效。调压电位器布置在基板边缘位置，装机完成后不需要拆解模块就能通过微调电位器校准输出电压，适配不同外设的精确供电要求，不过从实际装机调试的经验来看，这类微型降压模块的调压电位器调节精度较高，微调时需要控制旋钮转动幅度，避免输出电压偏移超出外设耐受范围。

　　输出与输入侧的焊盘采用PH2.0规格的间距设计，既可以直接焊接导线完成接线，也能插接对应规格的接插件，适配不同装机场景的接线需求——如果是追求极致减重的竞速穿越机，可以直接焊接硅胶导线减少接插件的重量，如果是需要频繁拆装的航拍设备，插接接插件的方式能提升设备维护的便利性。模块上的输入输出电容采用贴片式封装布置在功率器件周边，缩短了功率回路的走线长度，既能提升转换效率，也能减少走线带来的寄生参数影响，让输出电压的纹波控制在更小范围内，避免对摄像头、图传这类对供电纹波敏感的器件造成画面干扰。

　　从安装边界来看，模块整体的高度控制在屏蔽电感的顶面高度以内，板上最高器件没有超出电感顶面，装机时可以紧贴飞塔侧板或者相机保护罩内壁安装，不会和周边的图传天线、摄像头排线产生结构干涉。在实际应用场景里，这类模块除了给航模外设供电，也可以用在小型机器人、便携式电子设备的改装中，只要输入电压在模块的承受范围内，就能通过调压获得需要的输出电压，为小功率外设提供稳定的供电支持。结构设计阶段需要重点核对的是模块的发热器件布局，功率电感和主转换芯片布置在PCB板的不同区域，避免热量集中堆积，长时间大电流工作时的热量可以通过PCB基板的铜箔均匀散出，不需要额外加装散热片就能满足小功率工况下的散热需求，进一步压缩了模块的整体安装空间。

　　在做三维建模的时候，需要准确还原板上每个器件的外形轮廓与安装位置，尤其是四角安装孔的相对位置、焊盘的间距尺寸，还有调压电位器的旋钮位置，这样在做整机装配干涉检查的时候，才能准确判断模块和周边结构件是否存在碰撞，提前调整安装位置，避免装机时出现结构冲突。另外需要注意的是，模块边缘的接插件焊盘突出PCB板的尺寸需要准确建模，不然在做紧凑空间装配的时候，容易出现焊盘和周边金属结构件接触短路的风险，建模时要预留出足够的绝缘间隙，或者在结构设计时对应位置增加绝缘隔离结构。
