MicroUSB母座五针PCB转接板结构设计

　　在消费电子、小型工控传感模块、开源硬件开发板的外设接口设计场景中，MicroUSB母座转接板是承担电源接入、低速数据传输功能的核心连接部件，这类小型载板往往不需要复杂的电路逻辑，核心作用是完成贴片连接器与外部线束的引脚映射，同时提供可靠的机械固定能力，避免接口受插拔外力时出现焊盘脱落、引脚脱焊的失效问题。这款转接板的设计首先围绕连接器的受力特性展开，板体选用常规FR-4环氧玻纤基材，厚度适配常规SMT贴片工艺的公差要求，板上预留的两个圆形安装孔位，孔径匹配M2规格的铜柱或自攻螺丝，孔位中心距经过反复校核，既避开了MicroUSB母座的金属屏蔽罩外轮廓，也不会与板上的走线、焊盘产生干涉，安装后板体与安装基面之间预留足够间隙，避免背面焊盘与金属基面接触造成短路。

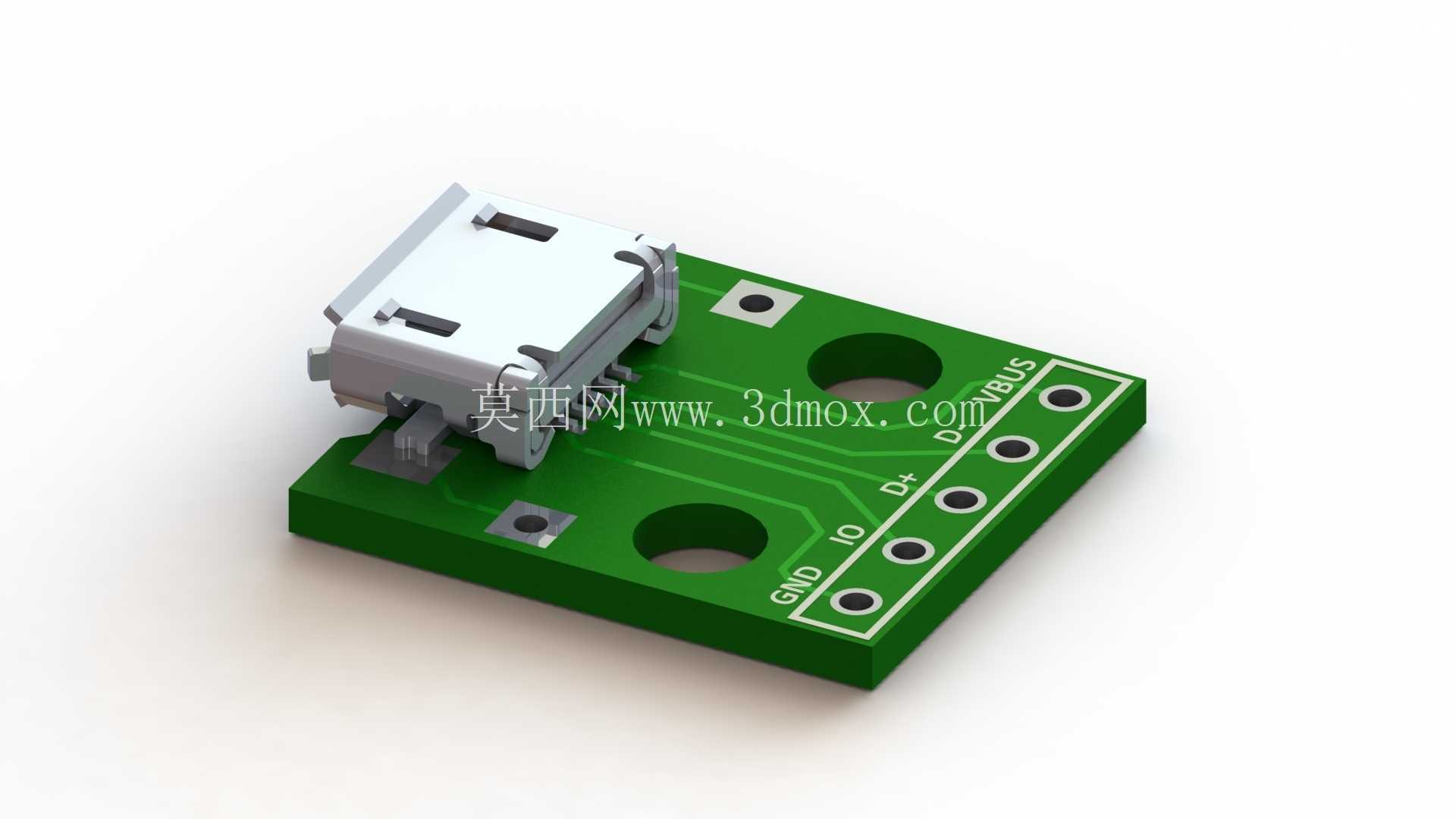

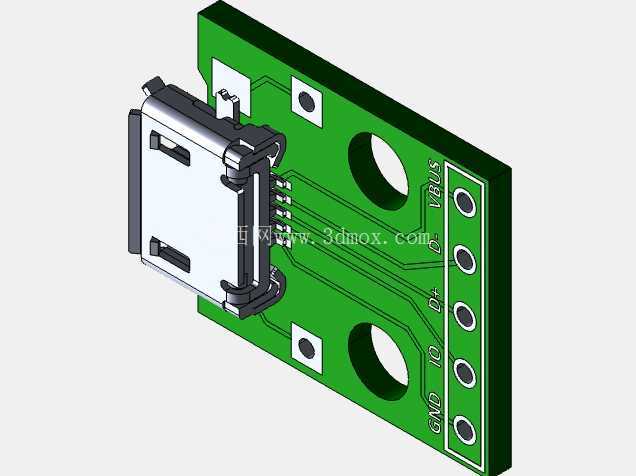

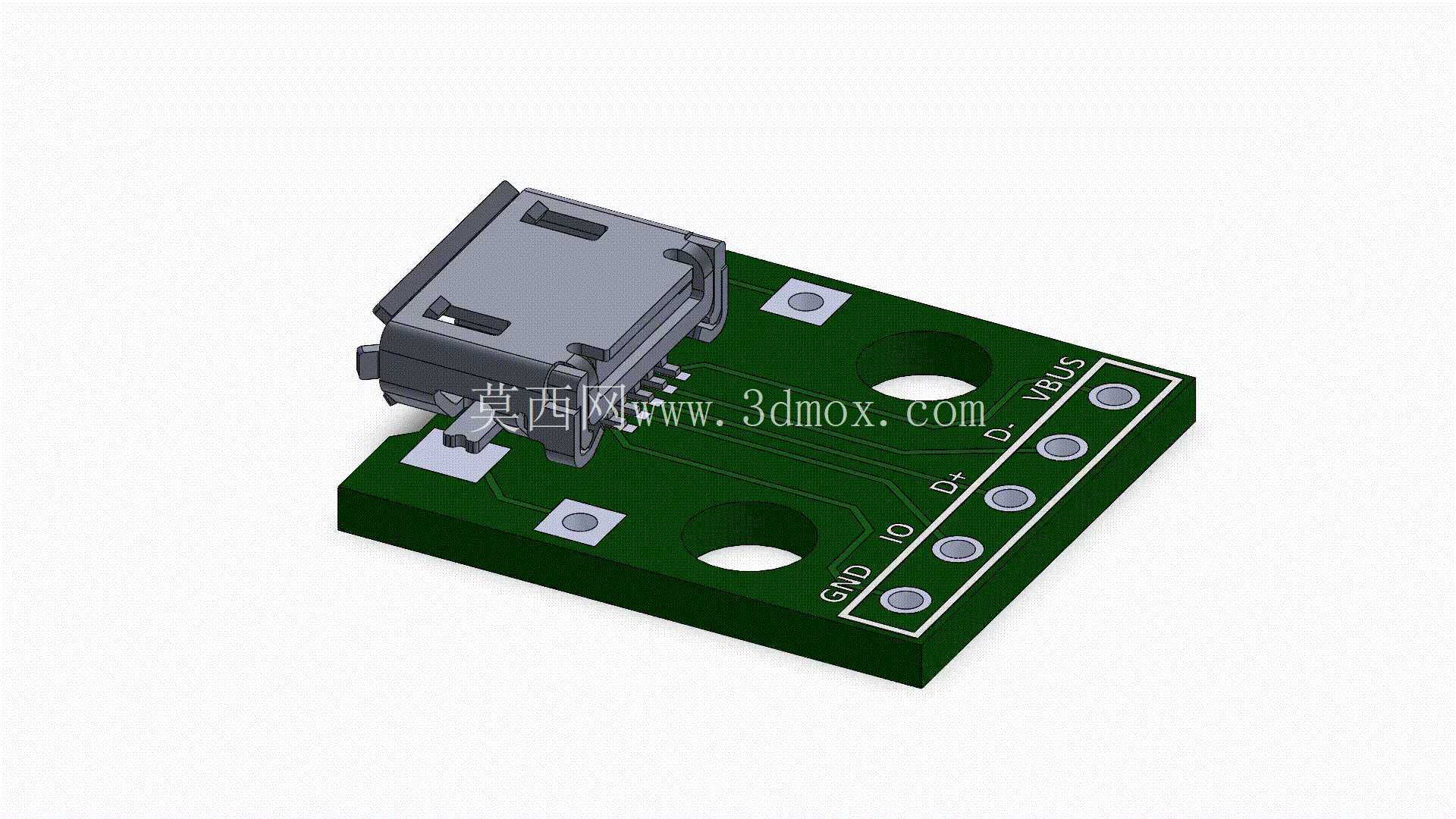

　　从引脚布局来看，板上引出的五个焊盘分别对应VBUS电源正、D-、D+、ID信号脚、GND电源地，丝印层清晰标注每个引脚的功能定义，焊盘尺寸经过优化，既适合直接焊接24AWG规格的导线做飞线连接，也可以配合2.54mm间距的排针做直插式对接，适配不同项目的装配需求。设计过程中特意将MicroUSB母座的贴片焊盘做了加大处理，母座两侧的固定焊盘与板体的铺铜区域做了大面积连接，插拔时的纵向外力可以通过固定焊盘分散到整个板体的铜层上，不会集中在信号引脚的细小焊盘上，大幅提升接口的抗疲劳寿命。板体的外形轮廓做了圆角处理，边缘没有尖锐毛刺，整体尺寸控制在极小的范围内，可以嵌入到小型手持设备、传感器节点的外壳内部，不会占用过多的内部装配空间。

　　走线设计上，电源与地线的走线宽度做了加粗处理，满足最大2A的电流通过能力，差分信号线D+D-做了等长处理，保证USB2.0全速模式下的信号完整性，避免出现数据传输丢包、识别失败的问题。板上的两个安装孔做了非金属化处理，螺丝锁紧时不会与板内的走线层连通，用户可以根据实际需求选择是否将安装孔与GND网络连接做屏蔽接地。在实际选型应用中，这类转接板可以直接替代设备上的原生贴片接口，当原有设备的USB母座因频繁插拔出现损坏时，不需要重新制作整块设备主板，只需要将这款转接板固定在外壳的接口位置，通过飞线连接到主板的对应引脚即可完成维修，大幅降低售后维修的成本；在DIY项目开发中，开发者不需要自行绘制MicroUSB的封装、处理贴片焊接的精度问题，直接使用这款成品转接板就可以快速完成电源与数据接口的扩展，缩短项目的开发周期。

　　设计时还考虑了批量生产的工艺性，板上所有元件都排布在同一面，适合单面板SMT贴片加工，不需要做双面过炉，降低生产加工的成本，所有焊盘的间距都满足SMT设备的贴装精度要求，不会出现元件贴装偏移、连锡的问题。母座选用标准的MicroUSB B型母座，屏蔽罩与板上的GND网络连通，可以有效屏蔽外界的电磁干扰，提升接口在复杂电磁环境下的工作稳定性，避免出现充电时屏幕跳屏、数据传输受干扰的问题。
