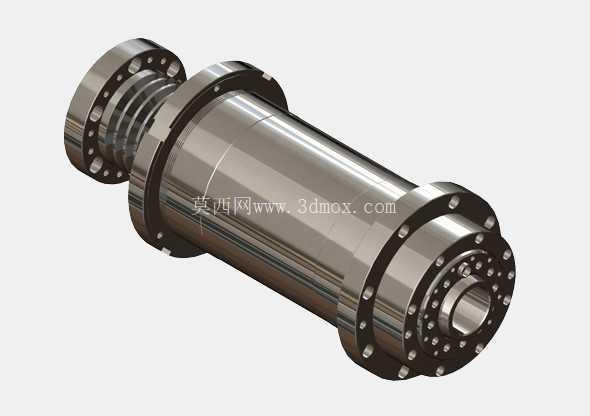

皮带传动卧式车床主轴精密结构

　　主轴的外径尺寸设置为150mm，这个尺寸边界是综合考虑箱体安装空间、轴承排布空间、主轴刚性三个维度平衡后的结果：150mm的外径可以给前后支承的轴承组留出足够的安装空间，同时不会过度占用主轴箱的内部空间，给齿轮传动或者皮带传动的动力输入结构留出合理的排布位置，也能控制主轴单元的整体重量，降低主轴箱的装配负载。主轴的内孔孔径为45mm，这个孔径尺寸可以满足常规棒料的穿料加工需求，适配直径40mm以内的长棒料连续送料加工场景，不用频繁停机装夹短料，能有效提升批量零件的加工效率；内孔的内壁做了高精度磨削处理，表面粗糙度控制在Ra0.8以内，穿料时不会刮伤棒料表面，也能配合送料机的导套结构保证长棒料送进的同轴度。在卧式车床的切削加工场景中，主轴单元是直接决定工件加工精度、切削稳定性与负载能力的核心功能部件，这款皮带传动结构的车床主轴，针对中小型精密零件的车削加工工况做了针对性的结构优化，适配常规盘类、轴类零件的外圆、内孔、端面、螺纹切削等加工需求，能在连续切削、断续冲击切削的不同工况下保持稳定的回转精度。从结构设计逻辑来看，这款主轴采用A2-4规格的主轴鼻端，该接口形式是卧式车床主轴的通用标准接口，可快速适配标准三爪卡盘、四爪卡盘、液压卡盘以及各类专用工装夹具，夹具安装的同轴度公差可控制在0.005mm以内，避免因接口适配问题带来的装夹误差。

　　转速参数设置上，这款主轴的最高转速可达6000rpm，这个转速区间覆盖了有色金属、低碳钢、合金钢等常用加工材料的合理切削线速度范围：加工铝合金零件时可以用高转速获得更好的表面加工质量，加工45号钢等黑色金属时可以用中低转速配合合适的进给量实现大余量切削，不会因为转速上限不足限制加工工艺的选择。支承结构采用前后双组角接触球轴承的配对排布方式，轴承的预紧力可以通过主轴后端的锁紧螺母进行精准调整，装配时可以根据实际加工的负载特性调整预紧量：做精加工时适当提高预紧力提升主轴刚性与回转精度，做重切削粗加工时适当调整预紧量降低轴承运转温升，延长轴承使用寿命。

　　润滑方式采用油脂润滑，这种润滑结构不需要额外配置复杂的油路循环系统，降低了主轴箱的结构复杂度与后期维护成本，油脂的填充量按照轴承空腔容积的1/3控制，既能保证轴承滚道与滚动体之间形成稳定的油膜，又不会因为填充过多导致高速运转时油脂搅拌发热，造成主轴温升过高带来的热伸长误差。动力输入采用皮带传动结构，皮带轮设置在主轴的后端位置，这种排布方式可以让皮带传动的张紧力直接作用在主轴的后支承位置，不会让主轴的前端工作端承受额外的径向负载，避免皮带拉力带来的主轴前端挠度变形，保证切削位置的回转精度；皮带传动本身具备一定的缓冲吸振能力，可以过滤掉电机运转带来的高频振动，减少切削过程中的振纹问题，同时皮带传动的结构简单，后期更换皮带、调整皮带张紧力的操作都十分便捷，不需要拆解主轴的核心支承结构。

　　从安装边界来看，主轴的前后支承位置设置了精准的定位轴肩，装配时轴肩与主轴箱的安装孔端面贴合，保证主轴的轴线与主轴箱安装基准面的平行度公差，法兰端的连接螺栓孔采用等分圆周排布，螺栓连接的预紧力按照对角顺序分步拧紧，避免装配应力带来的主轴变形。在实际设备选型应用中，这款主轴可以直接适配中小型精密卧式车床、小型排刀式数控车床的主轴箱结构，不需要对箱体安装孔做额外的二次加工，替换原有主轴时只需要核对安装轴径、鼻端规格、皮带轮安装位尺寸即可完成装配，能有效缩短设备改造或者维修的周期。日常维护过程中，只需要按照运行周期补充或者更换轴承润滑脂，检查皮带的磨损情况与张紧力，不需要做复杂的拆解保养，适合批量生产加工车间的长期连续使用场景，能在长时间满负载运行的工况下保持稳定的精度保持性，减少因为主轴精度衰减带来的零件加工超差问题。
