简化型Nema23规格57HS82步进电机结构

　　在中小型自动化设备的传动选型环节里，57系列步进电机一直是兼顾扭矩输出、安装兼容性与成本控制的主流选择，这款简化结构的Nema23规格57HS82步进电机，正是针对设备方案预演、装配干涉校验、布局仿真等场景搭建的三维结构，省去了绕组绕线细节、硅钢片叠压层级、内部引线排布等对整机布局无影响的细碎结构，保留了所有和安装、对接、空间占位相关的核心特征，能大幅提升整机设计阶段的装配校验效率，不会因为模型过于冗余拖慢大型装配体的运算速度。

　　从实际应用场景来看，这款规格的步进电机覆盖的设备范围极广，从桌面级3D打印机的运动轴驱动、小型数控雕刻机的进给传动，到皮带输送机的动力输入、自动化点胶设备的位移驱动、非标工装的工位切换动力源，都能见到同规格电机的身影，很多结构工程师在做方案初期，往往不需要细化到电机内部的每一处零件，只需要明确电机的外轮廓占位、安装孔位坐标、输出轴的尺寸与伸出长度、接线端的预留空间，就能完成机架、传动副、护罩等周边结构的初步设计，这款简化模型刚好匹配这一阶段的设计需求，不会因为多余的内部结构干扰布局判断。

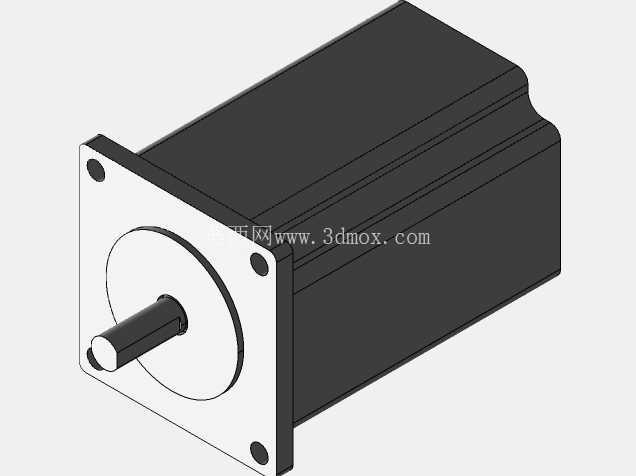

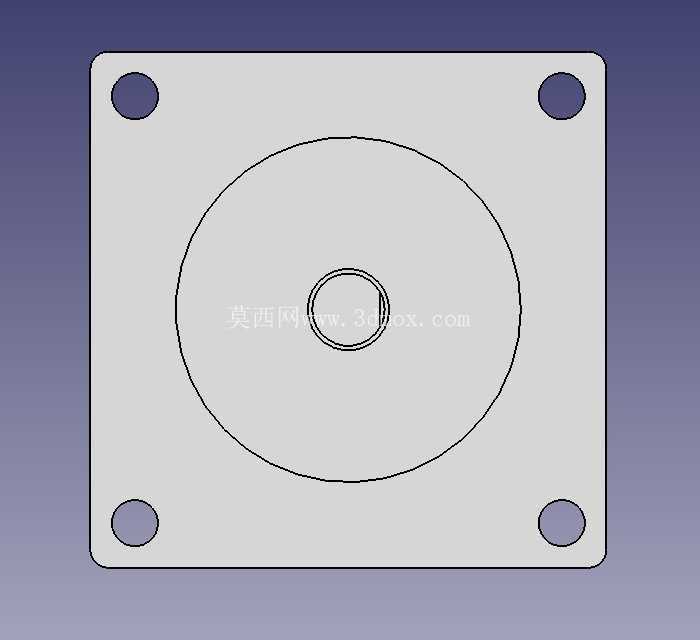

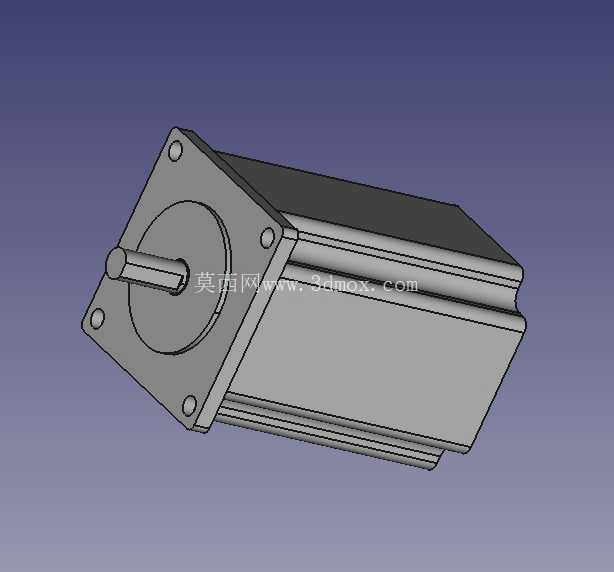

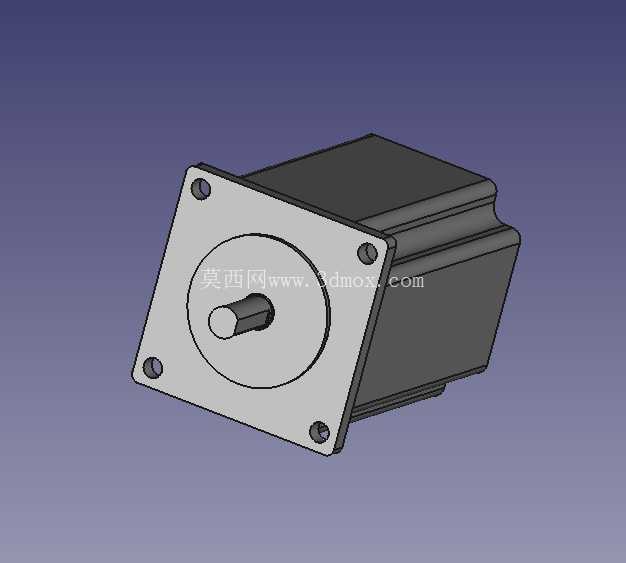

　　从功能特性的还原度来看，模型完整保留了Nema23标准安装法兰的所有关键尺寸：法兰端面为57mm见方的正方形基准面，四个安装孔分布在法兰四角的同心圆上，孔位的中心距、通孔直径都严格遵循行业通用标准，不管是搭配同步轮、联轴器还是行星减速箱，都能直接在装配环境里完成对接校验，不会出现孔位错位、轴孔配合尺寸不符的问题。输出轴部分还原了标准D型轴的截面特征，轴径、轴伸长度都和实际量产产品保持一致，工程师在选型搭配传动件的时候，可以直接测量模型上的尺寸来核对联轴器、带轮的内孔规格，提前规避配合公差不匹配的问题。电机本体的方型外壳做了等比例还原，外壳的棱边倒角、尾部的出线端占位都有体现，在做设备内部布局的时候，可以准确校验电机和周边机架、线槽、其他传动部件的安全间隙，避免实际装配时出现电机外壳和其他结构剐蹭、出线端被其他部件挤压的问题。

　　设计思路上，这款模型走的是实用优先的路线，没有追求全细节的零件拆分，而是把所有和安装、空间校验相关的特征做了精准保留，去掉了对整机布局没有影响的内部细节：比如定子转子的叠片结构、绕组的实体、轴承的内部滚珠结构、后端盖的固定螺丝细节等，这些结构在做整机装配的时候完全不会和其他零件产生配合关系，保留这些内容只会增加模型的文件体积，在大型装配体里旋转、缩放、做干涉检查的时候会占用不必要的运算资源。简化后的模型把所有对外的接口特征都做了固化：法兰安装面作为整个电机的装配基准面，和输出轴的同轴度公差在模型里做了严格约束，四个安装孔的轴线和法兰面保持垂直，输出轴的轴线和法兰面的中心完全重合，这些基准特征的准确还原，能保证工程师在装配的时候，直接通过配合约束就能把电机精准定位到安装板上，不会出现基准偏移导致的布局误差。

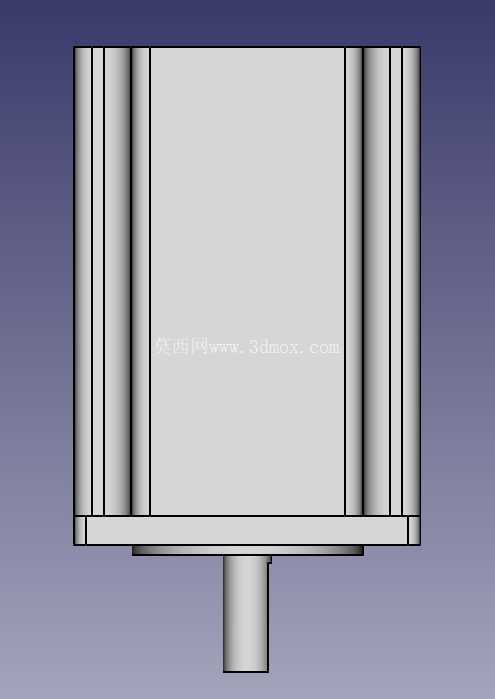

　　从安装边界的维度来看，模型完整呈现了该规格电机的所有空间占位要求：电机本体的长度方向尺寸和实际产品一致，从法兰安装面到电机尾部端面的距离准确，在做设备布局的时候，可以提前核算电机尾部需要预留的散热空间、接线空间，避免因为空间预留不足导致电机安装后尾部顶到设备护罩或者其他元器件。输出轴的伸出长度从法兰端面算起的尺寸准确，在搭配联轴器连接丝杠或者传动轴的时候，可以提前核算轴伸的插入深度，避免出现轴伸过长顶到联轴器内部、或者轴伸过短导致配合长度不足传递扭矩打滑的问题。四个安装孔的沉头深度也做了还原，工程师在设计安装板的时候，可以直接根据模型上的沉孔尺寸选择对应规格的固定螺丝，核对螺丝的长度是否合适，避免出现螺丝过长顶到电机内部结构、或者螺丝过短固定强度不足的问题。

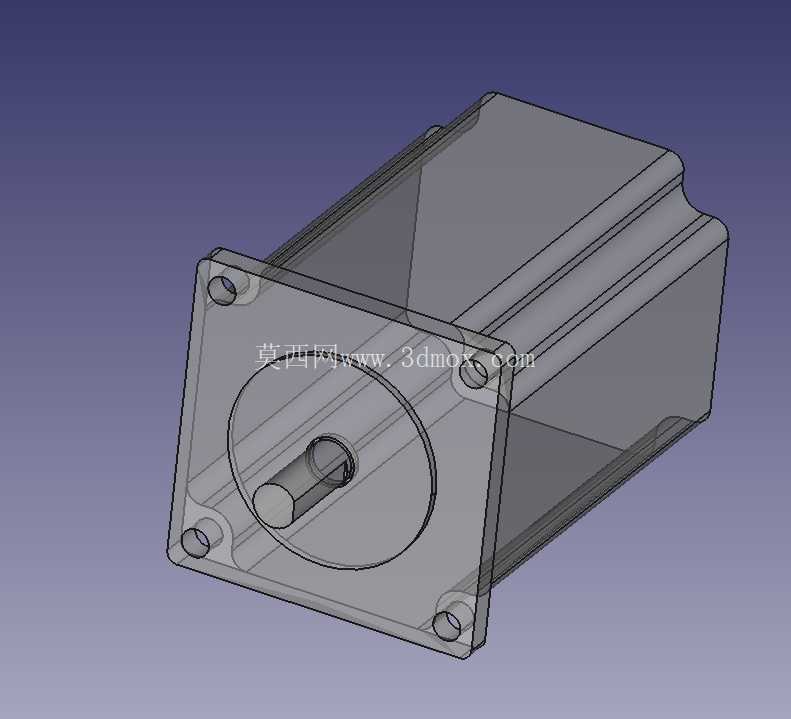

　　很多刚入行的结构工程师在做设备设计的时候，总喜欢找全细节的电机模型来用，结果导入装配体之后，整个装配体的文件变得异常庞大，转动视角、做干涉检查的时候卡顿明显，甚至会出现软件崩溃的情况，实际上在方案设计、布局规划的阶段，这种保留了所有安装接口与外轮廓的简化模型才是效率最高的选择，既能够保证所有和其他零件配合的特征准确无误，又能最大限度降低模型的复杂程度，提升设计软件的运行流畅度。这款模型的外壳做了半透明的视觉处理，在装配环境里可以透过外壳观察到输出轴的位置，方便核对轴和传动部件的对接状态，不用反复隐藏零件来查看内部配合情况，对于需要快速搭建设备整体布局、做运动仿真校验的设计场景来说，这种处理方式能进一步提升设计效率。在做设备的运动仿真的时候，只需要给输出轴添加对应的旋转自由度，就可以模拟电机驱动传动副的运动过程，检查整个运动行程里有没有结构干涉，不需要处理内部复杂的零件约束关系，大幅降低了仿真前的模型预处理工作量。
