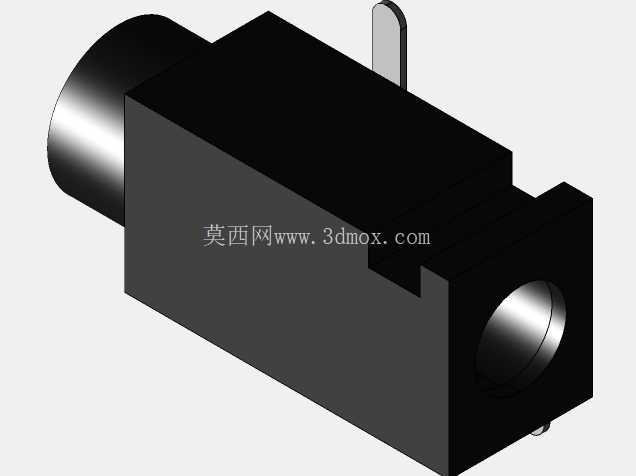

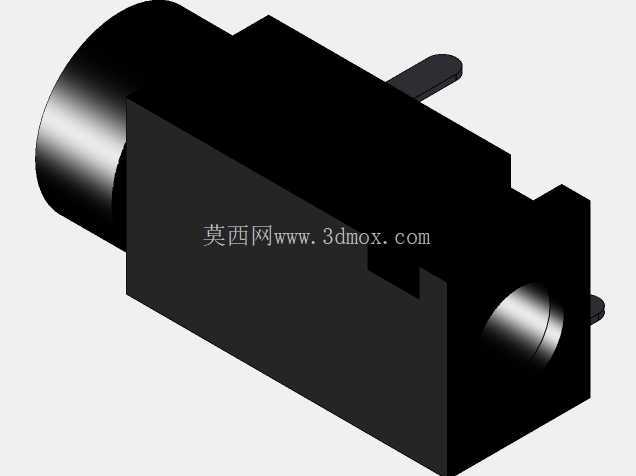

3.5mm音频插孔连接器PJ320结构设计

　　在消费电子、小型工控设备、音频外设的板级连接设计中，3.5mm规格的音频插孔是应用覆盖极广的板载接插件，这类接插件的结构可靠性、安装兼容性直接影响整机音频通路的连接稳定性，PJ320系列插孔连接器的三维结构设计，完全围绕板载卧式安装的实际使用场景展开，适配常规双面板、多层PCB的波峰焊焊接工艺需求。从实际使用场景来看，这类插孔主要承担模拟音频信号的传输功能，可兼容三段式、四段式标准3.5mm音频插头，覆盖耳机输出、麦克风输入、线控信号传输等常见音频通路需求，广泛应用在便携音频播放器、台式电脑前置面板、工控语音播报终端、小型扩音设备、车载外接音频接口等产品的主板上，相比立式安装的音频插孔，卧式结构的整体高度更低，能够适配外壳厚度有限的薄型设备结构设计，避免接插件突出主板过多导致的外壳装配干涉问题。

　　从功能特性设计上，这款插孔采用全包式的绝缘基座搭配金属屏蔽外壳结构，金属外壳除了承担插头插入时的结构导向、限位作用外，还能形成连续的电磁屏蔽层，减少外界电磁干扰对音频小信号的传输影响，降低音频输出时的底噪水平；插孔内部的接触弹片采用弹性合金材质设计，弹片的接触弧度经过反复调校，既能保证插头插入后接触压力足够，避免出现接触不良、声道断续的问题，又能控制插拔力在合理区间，保证用户插拔插头时的手感顺畅，长期插拔后弹片不会出现塑性变形，满足数千次插拔的使用寿命要求；插孔侧面设置的定位柱与固定插脚，在PCB装配时可以先插入板上对应的定位孔，完成接插件的预固定，避免过波峰焊时接插件出现偏移、浮高问题，焊接后固定插脚与焊盘形成牢固的机械连接，能够承受插头插拔时的侧向冲击力，不会出现接插件从主板上脱落的问题。

　　从设计思路层面，这款接插件的结构完全围绕板载自动化装配的需求优化，所有外形棱角都做了适度的圆角处理，避免吸塑包装、编带运输过程中出现卡料问题，适配SMT贴片+波峰焊的混合装配工艺；绝缘基座采用耐高温的工程塑料材质，能够承受波峰焊时的高温冲击，不会出现基座变形、弹片移位的问题；插孔的入口处做了导向倒角设计，用户插入插头时不需要完全精准对位，顺着倒角就能顺利将插头插入接口，降低盲插时的对位难度，同时倒角结构也能减少插头多次插拔对插孔入口的磨损，避免长期使用后入口出现扩口、松动的问题。

　　从外形尺寸与安装边界来看，这款卧式插孔的主体长度、宽度、高度都严格遵循行业通用的安装尺寸规范，PCB封装的焊盘位置、定位孔孔径与位置完全兼容同规格其他型号的3.5mm卧式音频插孔，硬件设计时如果需要替换同类型接插件，不需要重新修改PCB封装，直接替换即可完成BOM替代；接插件在主板上的占用空间经过紧凑化设计，周边预留的焊盘间距满足安规与布线要求，信号引脚、接地引脚的排布方便主板走线，音频信号走线可以直接从引脚引出到音频编解码芯片，减少走线长度带来的信号干扰问题；接插件安装到主板后，插头插入方向的预留空间、插拔操作空间都经过核算，不会和周边的板载元件、外壳结构产生干涉，插头完全插入后，插头根部与设备外壳的间隙控制在合理范围，既不会出现外壳顶住插头导致插不到位的问题，也不会间隙过大影响外观整体性。在实际结构选型过程中，设计人员可以直接参考这个三维模型的尺寸边界完成主板布局、外壳开孔位置的设计，不需要反复打样测量接插件的实际尺寸，能够大幅缩短硬件结构设计的周期，避免因为接插件尺寸核算错误导致的装配干涉问题；模型中完整还原了内部弹片的位置、外壳卡扣的配合结构、引脚的伸出长度，对于需要做接插件国产化替代、定制化修改的设计人员来说，可以直接在这个模型基础上调整局部尺寸，快速完成定制化接插件的结构设计，减少从零开始建模的工作量。
