工业级C型螺旋压紧夹持工具结构

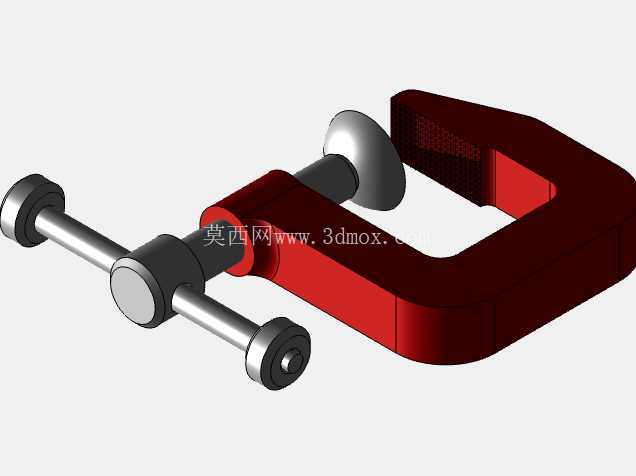

　　在机械加工、装配维修、木工拼接、钣金定位等多类作业场景中，这类C型夹持工具都是一线工位上出镜率极高的基础工装，和常见的平行虎钳不同，它的开口跨度适配性更强，不需要依赖固定工作台安装，可灵活移动到任意作业点位完成工件压紧固定。从结构设计逻辑来看，整个夹具体采用C形一体式弯臂作为主体承载结构，这种开口式框架结构在保证足够夹持进深的同时，能让操作人员快速将夹体跨装在待固定工件外侧，不需要从工件端部穿套，适配各类板件、框架件、异形拼接件的临时固定需求。

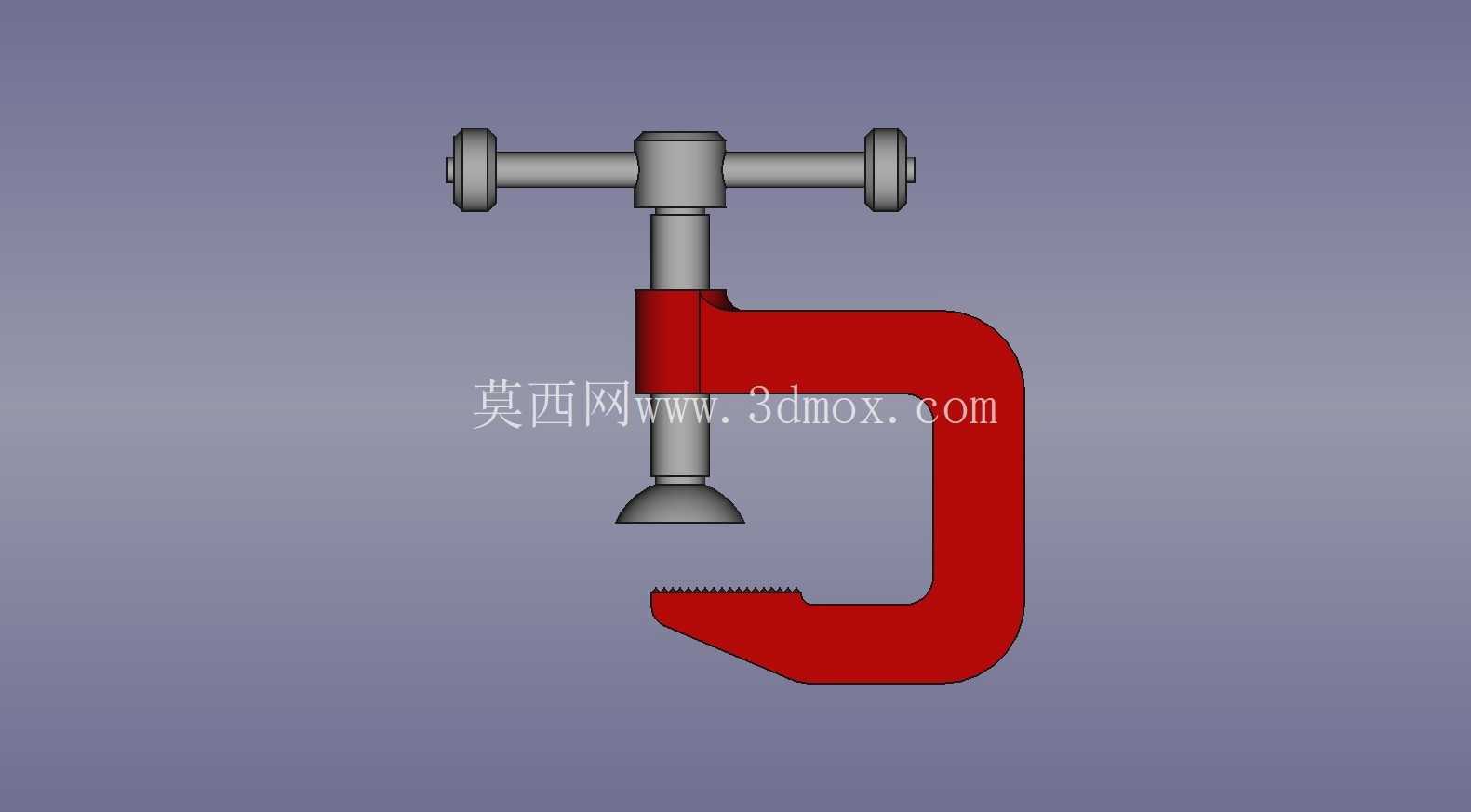

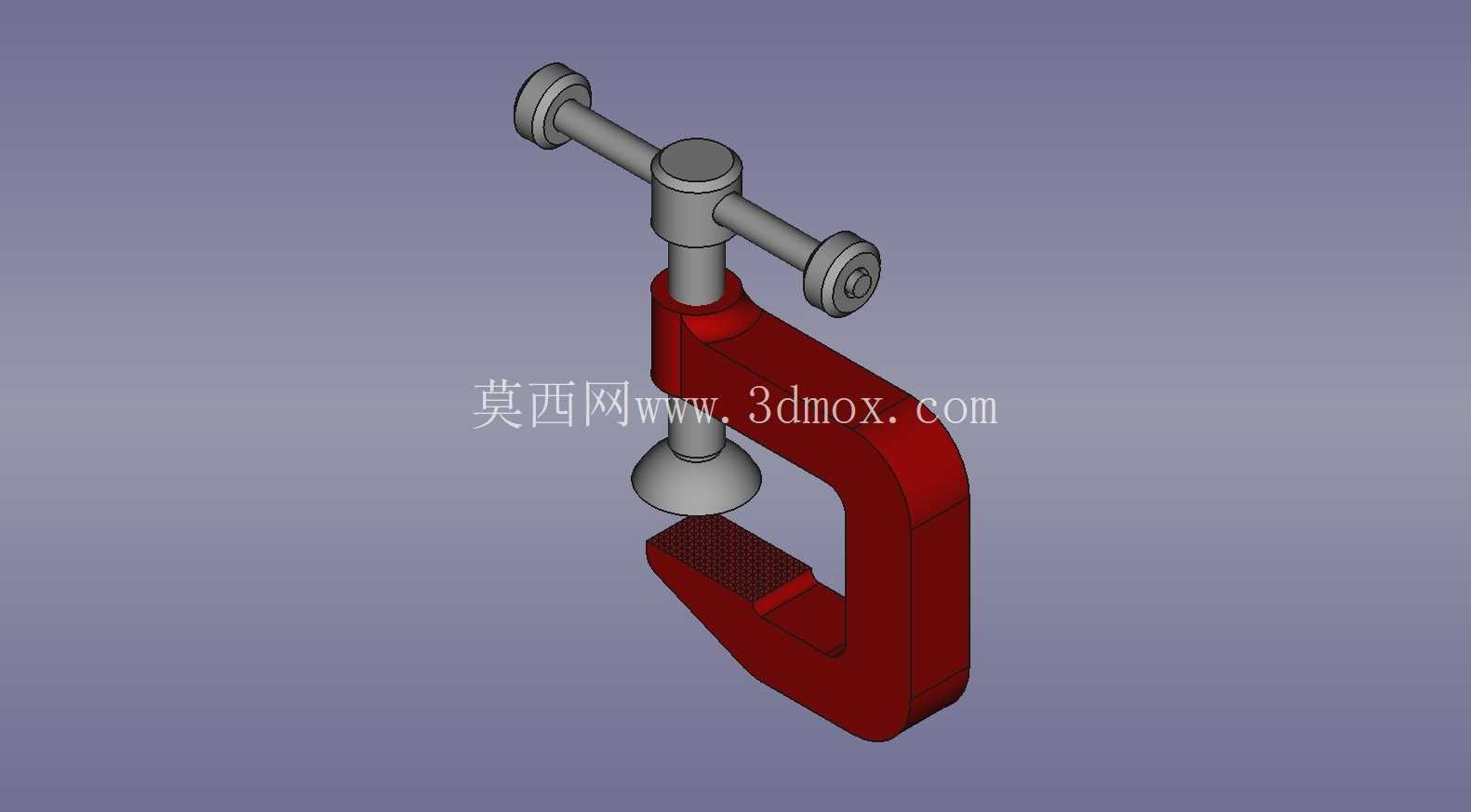

　　夹臂的截面采用变厚度设计，在靠近螺杆安装座和固定钳口的受力集中区域做了加厚处理，向弯弧中段平滑过渡减薄，既控制了整体重量，又能保证在最大夹持力下夹臂的变形量控制在允许范围内，避免长期受力出现开口扩张、夹持失效的问题。夹紧执行部分采用T型螺杆传动结构，螺杆顶端配置了横向加力杆，操作人员不需要额外配套扳手，直接转动加力杆就能带动螺杆轴向进给，螺杆底端的压盘采用活动铰接设计，夹紧过程中压盘可以根据工件表面的角度轻微自适应偏转，保证压合面和工件表面完全贴合，不会因为螺杆进给角度偏差出现点接触压伤工件表面、或者夹持打滑的问题，固定钳口的压合面做了网格滚花处理，增大和工件接触时的摩擦力，尤其是针对金属光滑表面、木质工件这类容易滑移的材质，能有效避免夹紧后工件错位。

　　从安装边界和尺寸适配角度来说，这类C型夹的开口高度、喉深是选型时的核心参数，喉深决定了夹体能够伸入工件边缘的距离，对于幅面较大的板材拼接作业，足够的喉深可以让夹持点位更靠近接缝位置，保证拼接面贴合紧密，不会出现边缘翘起；开口高度则决定了可夹持工件的最大厚度，从几毫米的薄钣金到上百毫米的型材叠层都能覆盖。日常使用中，这类夹具有别于固定式工装，它不需要提前在工作台做安装孔位，单人即可快速完成装夹和拆卸，在小批量零件焊接定位时，可以多台C型夹配合使用，从不同方向压紧工件，控制焊接过程中的热变形；在设备维修场景中，还可以用来临时固定松脱的零部件、压紧密封垫片辅助粘接固化；在木工开料、打磨作业中，也能快速将毛料固定在临时支撑架上，不需要复杂的工装搭建。

　　设计这类夹持结构时，需要重点校核C型臂的抗弯强度和螺杆的压杆稳定性，螺杆的螺纹采用梯形传动螺纹，相比普通三角螺纹拥有更好的承载能力和耐磨性能，长期反复使用也不会出现螺纹滑牙的问题，螺杆和夹体上的螺母座采用间隙配合，保证进给过程顺畅无卡滞，同时预留了润滑脂加注空间，方便日常维护减少磨损。活动压盘和螺杆端部的铰接结构做了防脱设计，避免螺杆完全旋出时压盘脱落丢失，横向加力杆和螺杆头部采用通孔穿装结构，加力杆可以在孔内自由滑动，操作人员可以根据需要的夹紧力调整力臂长度，需要大夹紧力时将加力杆滑到单侧最长位置，借助杠杆原理用较小的力就能获得足够的压紧力，不需要额外加延长套管，也能避免因为过度施力导致螺杆过载变形。
