4040欧标工业铝型材框架结构设计

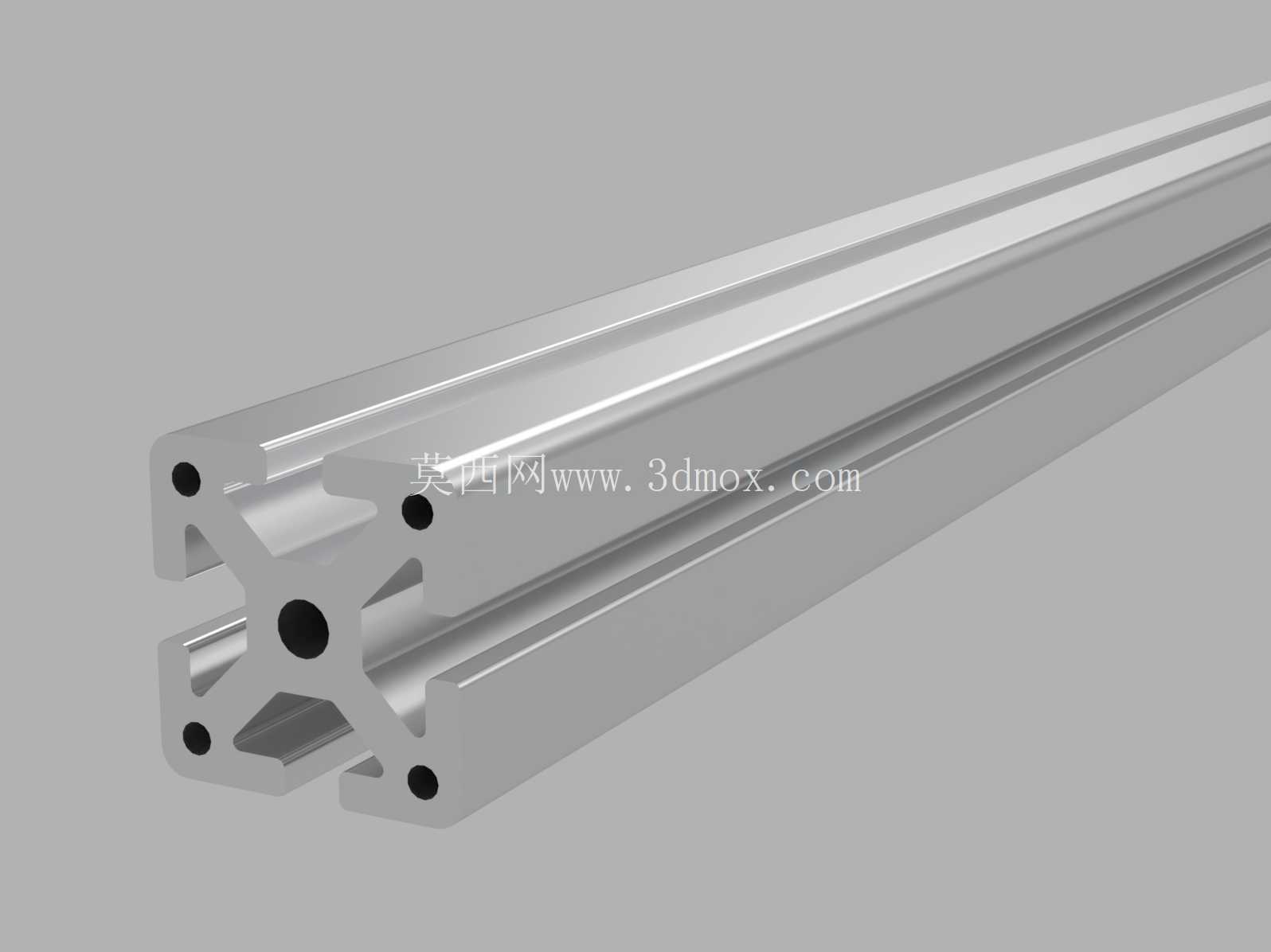

　　在非标自动化设备的机架搭建、生产线工位工作台组装、小型检测设备的外框防护结构设计中，40系列铝型材是应用频次极高的基础构件，这款截面规格为40x40的铝型材，正是针对中等负载的框架类场景开发的通用型构件。从截面结构来看，这款型材采用了欧标槽口设计，四个端面均预留了标准T型槽道，槽道尺寸适配行业通用的M6、M8规格T型螺栓与方形螺母，不需要额外在型材本体上攻丝或者焊接，仅靠标准紧固件就能完成各段型材的垂直、平行拼接，大幅降低现场组装的加工量，也方便后期设备改造时的拆装调整。

　　很多刚接触结构设计的工程师容易忽略铝型材的安装边界问题，这款40x40型材的单根截面外接尺寸严格控制在40mm×40mm，槽道中心到型材端面的距离为标准20mm，在做框架拼接时，相邻两根垂直连接的型材，外轮廓不会出现错位凸起，做外封钣金或者亚克力防护板时，板材可以直接贴合型材端面安装，不需要额外做让位裁切。型材中心预留的通孔可以穿入内六角螺栓做高强度的端面对接，也可以走设备的气管、信号线，把管线隐藏在型材内部，避免设备走线外露杂乱，也能减少生产现场的管线剐蹭风险。

　　从实际选型的角度来说，这款型材的壁厚适配多数中等负载场景，单根1米长度的型材在两端简支的状态下，中部静态承重可以满足常规小型设备的机架需求，不会出现明显的绕度变形，不管是搭建桌面级的openpnp贴装设备机架，还是做小型CNC雕刻机的外框架，亦或是生产线上的物料周转架、传感器安装支架，都能找到对应的应用场景。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括槽道的倒角、中心孔的尺寸、各加强筋的厚度位置，在做装配设计时，可以直接调用模型和配套的角码、螺栓、端盖、脚轮等标准件做配合，不需要反复核对截面尺寸做干涉检查。

　　不少工程师在做铝型材框架设计时，容易在角连接位置出现尺寸计算错误，这款模型的端面基准严格对齐型材的理论外轮廓，在装配环境下做线性阵列或者配合约束时，直接选取端面或者槽道中心作为基准面，就能快速完成整段框架的拼接，不需要额外做基准偏移。另外，型材的T型槽道内部尺寸完全按照行业通用公差建模，配套的T型螺母模型可以直接滑入槽道，模拟实际装配的状态，在做运动仿真或者静态受力分析时，能更准确地还原框架的实际连接强度。

　　在生产线的防护围栏设计中，这款40x40型材可以作为主立柱使用，配合20系列或者30系列的横向型材做横撑，中间嵌入亚克力板或者铝塑板做防护，安装时只需要在槽道内塞入密封胶条就能固定板材，不需要额外打孔固定，后期更换防护板也非常方便。在做设备的工作台面设计时，这款型材可以作为台面的支撑梁，上方铺设防静电胶皮或者铝板，型材槽道内可以安装线槽，把设备的电源、信号线路都收纳在线槽内，台面下方可以利用型材槽道安装工具挂板、物料盒挂条，充分利用框架的安装空间。

　　针对需要频繁调整位置的设备结构，比如可移动的检测工位架，这款型材的端面可以直接安装脚轮或者调节脚杯，不需要额外焊接连接板，只需要在端面安装端面连接板，用螺栓固定脚轮即可，整体框架的重量比同规格的方钢焊接框架轻60%以上，移动起来非常轻便，同时表面的阳极氧化层不需要额外做喷漆防锈处理，在车间多尘、有少量切削液飞溅的环境下也不会出现锈蚀问题，后期维护成本极低。

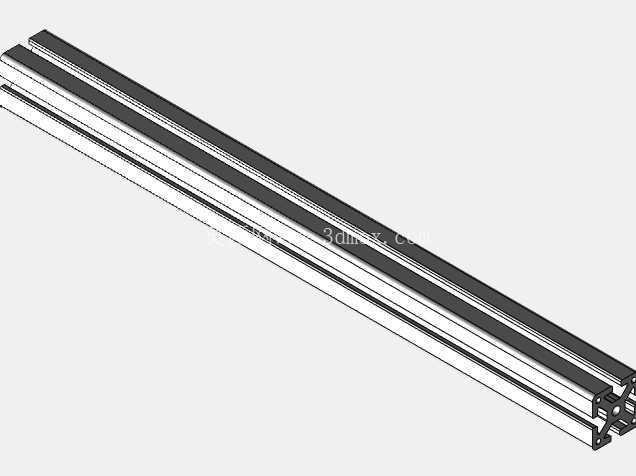

　　在做三维建模的时候，这款型材采用了参数化的设计逻辑，修改长度参数就能快速生成不同长度的型材模型，不需要每次都重新绘制截面拉伸，在做整台设备的框架设计时，可以大幅提升建模效率，导出的通用格式模型可以导入不同的三维软件中使用，不管是做装配校验、工程图导出，还是做后期的渲染出图，都能直接使用，不需要再做模型的修复处理。很多时候工程师在选型阶段，只需要把对应长度的型材模型调入装配体，搭配对应的连接件模型，就能快速搭建出整个框架的三维方案，和客户沟通方案的时候可以直观展示框架的整体结构、安装位置，避免二维图纸表达不清带来的沟通误差。
