焊接工位专用双立柱钎焊工装夹具

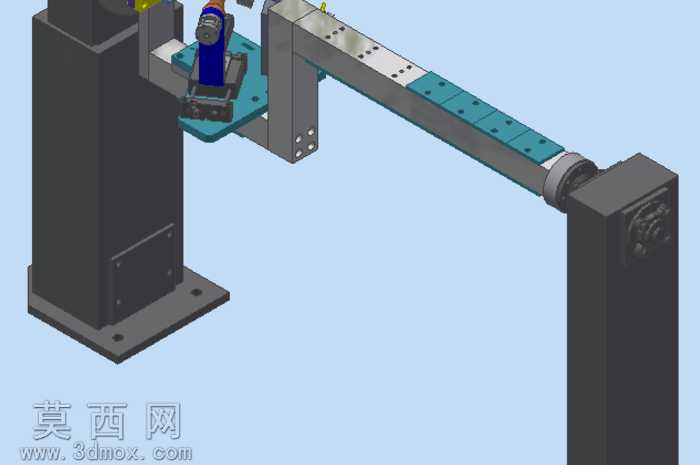

本模型为焊接作业场景设计的专用钎焊工装夹具，整体采用双立柱对称支撑结构，通过三维建模软件完成全参数化设计，建模过程中对各部件的装配公差、运动干涉情况进行了逐一校验，确保结构符合实际生产的装配与使用要求。模型渲染阶段采用哑光金属材质模拟立柱与横梁的钢结构主体，表面做了细微的磨砂质感处理，还原工业设备的真实材质表现；夹具安装座部分采用蓝绿色工程塑料质感材质，与金属主体形成清晰的视觉区分，便于快速识别功能部件；底部安装法兰做了倒角与安装孔位的细节刻画，还原真实地脚固定的结构特征。结构设计上，两侧立柱底部设置带安装孔的方形固定底座，可通过螺栓稳固安装在焊接工作平台上，横梁横跨两立柱之间，一端设置回转支撑结构，可实现横梁的角度调节，满足不同尺寸工件的焊接作业空间需求；横梁上排布多组等距安装孔位，可灵活调整夹具组件的安装位置，适配多种规格工件的装夹需求；悬臂端设置专用的焊枪夹持组件，可固定焊枪并调整焊接角度，保证焊接过程中焊枪位置稳定，有效提升焊缝成型质量。设计思路围绕焊接作业的实际需求展开，兼顾装夹稳定性与位置调节灵活性，既可以实现工件的精准定位，也能适配小批量多品种工件的焊接作业需求，减少工装更换的时间成本，整体结构强度经过受力模拟校验，可承受焊接过程中的常规载荷与轻微振动，避免装夹松动导致的焊接偏差，模型各部件均可拆分，方便后续导出工程图用于实际加工生产。
