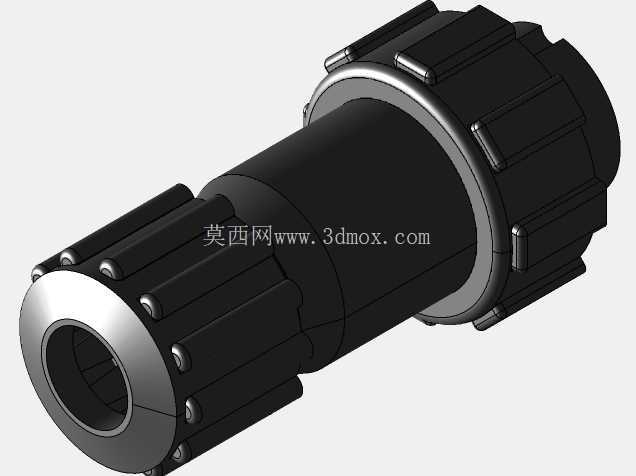

GX16八芯公头航空电缆连接组件

　　在工业控制、小型机电设备、测试仪器、安防云台、小型伺服驱动单元的布线环节里，这类小规格圆形螺纹锁紧连接器的出镜率极高，尤其是芯数在8芯、额定电流3A到5A区间的信号传输场景，既要兼顾多组弱电信号的同步传输，又要满足现场布线时的快速插拔、防松脱要求，GX16规格的公头电缆连接器刚好适配这类需求。

　　从实际使用场景来看，这类连接器常被用在设备端的出线位置，比如小型自动化设备的传感器集线端、手持操作盒与主机的连接端、舞台灯光的信号传输端、小型无人机地面站的外设接线端，区别于大规格航空插头的厚重结构，16mm外径的圆形壳体不会占用过多安装空间，在设备面板开孔时仅需预留对应直径的安装位，不需要额外设计复杂的固定结构，尾部的电缆锁紧结构可以适配外径6mm到8mm的多芯屏蔽电缆，拧紧尾部的塑料锁紧螺帽后，橡胶密封圈会紧紧包裹电缆外护套，既可以防止电缆受外力拉扯时芯线与插针脱焊，也能阻挡日常使用中的灰尘、少量溅水进入连接器内部，满足室内工业环境的基础防护要求。

　　从结构设计的角度拆解，这款公头连接器的插针端采用铜合金镀银处理，接触电阻低，传输弱信号时的信号衰减小，插针与绝缘体之间采用过盈压装固定，不会因为多次插拔出现插针松动后退的问题；中间的金属连接套采用锌合金压铸成型，表面做镀镍防锈处理，和母头对接时通过螺纹旋合锁紧，相比卡扣式连接，螺纹锁紧的抗振动性能更好，设备运行过程中出现持续振动时也不会出现松脱断连的情况；外部的绝缘壳体采用PBT工程塑料注塑成型，耐温范围覆盖-20℃到85℃，可以满足绝大多数工业现场的环境温度要求，壳体表面设计的多道轴向防滑筋，在没有工具的情况下徒手就能完成对接拧紧和拆卸操作，不需要额外借助扳手，现场布线维护的效率更高。

　　做三维建模时，这类连接器的尺寸边界需要重点把控：首先是对接端的配合尺寸，公头插针的分度圆直径、插针伸出长度、螺纹的螺距和大径小径尺寸必须和对应母头完全匹配，否则会出现插针对接错位、螺纹无法旋合的问题；其次是尾部的电缆穿入孔尺寸，要和适配的电缆外径范围对应，预留足够的密封圈压缩空间，保证锁紧后的密封效果；另外是壳体的最大外径尺寸，在做设备面板布局时，相邻两个连接器的中心距要大于壳体最大外径加上防滑筋的突出量，避免安装时相邻连接器互相干涉，徒手操作时也有足够的拧动空间。

　　实际选型时还要注意，8芯的规格可以同时传输4组差分信号，或者搭配2芯电源加6芯信号的组合使用，单芯的载流量可以满足常见的传感器供电、IO信号传输需求，不适合大电流的动力传输场景；建模时还要还原插针的倒角结构，对接时可以起到导向作用，避免插针和母头插孔对顶造成插针弯曲，绝缘体端面的定位凸台也要和母头的定位槽对应，保证对接时的极性正确，不会出现插错针位导致的信号接反问题。很多新手建模时容易忽略尾部螺帽和电缆护套的配合间隙，实际装配时如果螺帽的内锥面角度和密封圈的锥度不匹配，会出现锁紧后密封圈受力不均，要么压不紧电缆，要么把密封圈挤裂的问题，建模时要按照密封结构的设计规范预留合理的压缩量，一般密封圈的径向压缩量控制在15%到20%之间，既能抱紧电缆，又不会因为压缩量过大导致螺帽拧不到位。

　　另外，这类连接器的金属外壳要设计接地结构，使用屏蔽电缆时可以把电缆的屏蔽层压在金属连接套和尾部壳体之间，实现360度屏蔽接地，传输高频信号时可以减少外界电磁干扰，这一点在建模时也要预留屏蔽层的压接空间，不能把内部腔体设计得过于紧凑，否则装配时屏蔽层无处安放，会失去屏蔽效果。日常维护中，这类连接器的插拔寿命一般在500次以上，建模时不需要考虑易损结构的替换，只要保证各配合尺寸的公差在合理范围内，公母头对接时的同轴度控制在0.1mm以内，就可以保证插拔顺畅，不会出现卡滞的情况。
