GX16八芯母头航空电缆连接组件

　　在工业测控、小型机电设备的信号与小功率供电回路布线场景里，这类圆形螺纹锁紧的电缆连接器是布线环节里出镜率极高的基础连接件，尤其适合设备面板与外部线缆需要频繁插拔、同时对连接可靠性有基础防护要求的工位。不同于大电流动力回路用的大规格航插，GX16规格的连接器本身外径控制在16mm级别，不会占用过多面板安装空间，8芯的触点配置刚好覆盖多通道传感器信号传输、小型执行器的控制信号叠加低压供电的布线需求，不用在同一个点位布置多个小规格接头，能有效精简设备外部的走线数量。

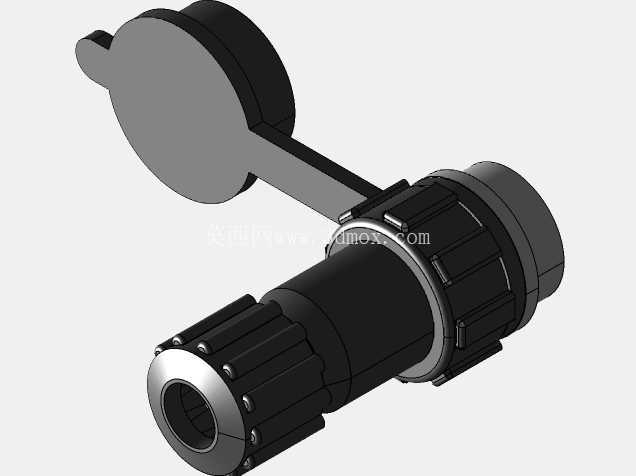

　　从实际使用的角度看，这类母头连接器一般是固定在设备面板端或者线缆的自由端，和对应的公头对插后，通过外圈的螺纹旋合结构实现锁紧，不会因为设备运行的小幅振动出现松脱退针的问题，配套的连体防尘盖能在接头未插合的时候盖住插针端面，避免车间环境里的浮尘、金属切削碎屑落到触点位置造成接触不良，也能防止少量飞溅的切削液、水雾直接打在插针上引发生锈或者绝缘下降。设计这款连接器三维模型的时候，首先要把实际安装的边界尺寸卡准：面板安装端的固定螺纹外径、穿线端的线缆夹持范围、插合之后公母头的总长度都要和实物的装配公差匹配，不然做出来的结构在实际装配时会出现面板开孔不对、线缆夹不紧、和周边结构干涉的问题。

　　具体到结构细节，插针基座的绝缘部分要保证每一个芯位之间的绝缘距离满足低压回路的耐压要求，外圈的防滑滚花要做的和实物一致，方便操作人员不用工具就能徒手旋紧锁紧螺母，尾部的电缆夹紧结构是带锥度的橡胶圈配合压紧螺帽，穿线之后拧紧螺帽就能把电缆外护套夹紧，既可以承受一定的线缆拉拽力，避免线缆内部的芯线和插针的焊接点被拉脱，也能在接头位置形成基础的密封效果，阻挡灰尘和溅水进入接头内部。建模的时候要注意各个零件的装配关系：防尘盖和主体之间的连接软带要做出自然的弯折形态，不能做成生硬的直杆，不然和实际产品的形态偏差太大；外圈的锁紧螺母、尾部的压紧螺帽的六方或者滚花细节要还原到位，方便后续出工程图的时候能直接标注对应的装配尺寸；插针的位置度要严格按照行业通用的GX16连接器的芯位排列来做，保证建出来的模型和市面上的通用公头能实现无干涉插合，不会出现芯位对不上、插不进去的问题。

　　在设备选型阶段用这个三维模型的时候，可以直接把它装配到设备的面板开孔位置，核对接头尾部的线缆弯折半径会不会和设备内部的其他结构、走线槽产生干涉，也能提前算好外部线缆插合之后需要预留的操作空间，避免设备组装完成之后才发现接头位置手伸不进去、没法插拔接线的问题。对于做小型非标设备、测试治具的结构工程师来说，这类标准件的三维模型不需要自己从头绘制，直接调用就能节省大量的标准件建模时间，而且模型的尺寸和实物一致的话，后续做BOM清单、采购配件的时候也不会出现规格买错的问题。另外在做设备的布线仿真的时候，准确的连接器模型也能帮助工程师预判线缆在接头位置的应力集中点，调整线缆的固定位置，避免长期使用的时候线缆在接头根部反复弯折出现断线的问题。
