5.08间距3位直插立式排针结构设计

　　在工业控制板卡、电源模块、伺服驱动接口等场景中，板间垂直连接的可靠性直接决定整套设备的运行稳定性，5.08mm间距3位直插排针正是这类垂直板对板、线对板连接场景的常用基础连接件。不同于消费电子常用的细间距排针，5.08mm间距的规格本身就适配大电流传输需求，3位的针数配置多用于小功率信号回路、直流供电回路、传感器信号接入等点位不多但对连接可靠性要求较高的回路中，常见于PLC扩展模块、工业传感器转接板、小型电源模组的对外接口位置。

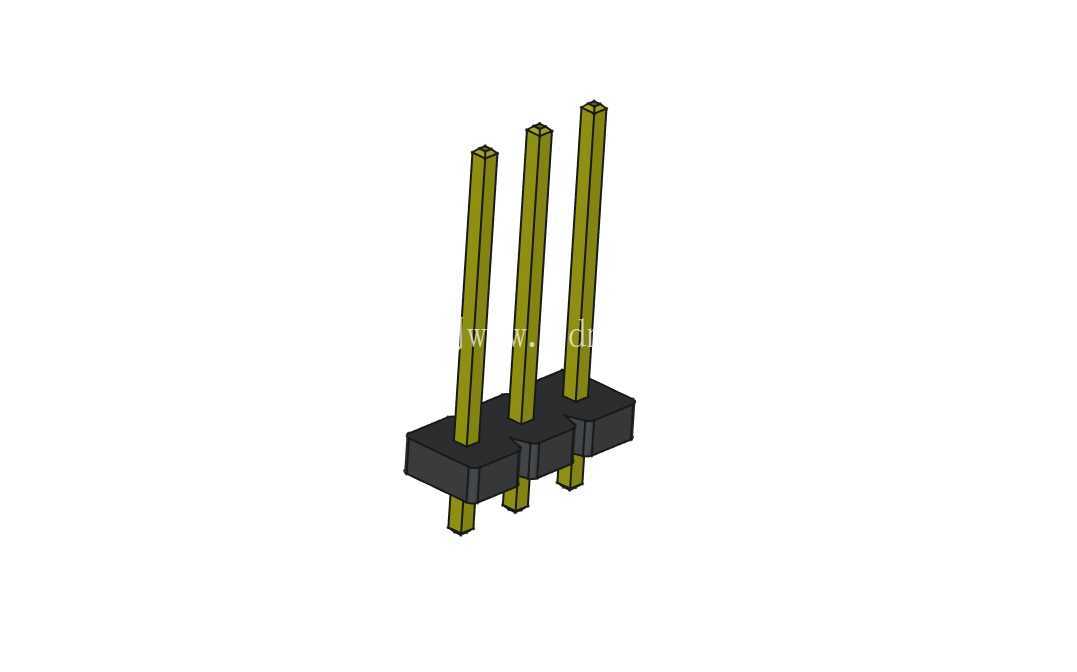

　　从结构设计逻辑来看，这款立式直插排针采用塑高与针长匹配的设计思路，黑色绝缘基座采用耐高温工程塑料注塑成型，基座上的针孔定位精度控制在0.05mm以内，保证插针装配后不会出现歪斜、松动的问题，插针穿过基座后两端伸出长度匹配常规PCB板厚与对接插座的插入深度，下端伸出长度适配1.6mm标准PCB板的波峰焊工艺，焊针部位做了预镀锡处理，减少焊接时的虚焊风险；上端伸出长度匹配对应间距母座的插入深度，插针接触部位采用黄铜基材镀镍镀金的镀层结构，既保证接触电阻足够小，也能提升抗腐蚀能力，避免工业环境下的氧化导致接触不良。

　　安装边界方面，这款排针的塑座宽度、长度完全匹配5.08mm间距的标准尺寸，三个插针的中心距严格控制在5.08mm公差范围内，PCB封装设计时焊盘孔径设置为1.0mm即可满足插装需求，焊盘外径设置为1.8mm就能保证焊接强度，排针整体安装后在PCB板面以上的高度固定，不会因为针长偏差导致对接时出现顶起或者接触不到位的问题。塑座两侧的定位凸台可以在插装时卡在PCB对应的定位孔中，避免过波峰焊时排针出现偏移、浮高的问题，减少生产过程中的返修率。

　　实际选型使用时，这款排针的额定电流可以满足单针3A的传输需求，绝缘耐压可以达到1000V以上，足够覆盖绝大多数工业低压控制场景的需求，插针的插拔寿命在500次以上，满足设备生产调试、后期维护的多次插拔需求。不同于弯针排针用于平行板连接的场景，立式直插的结构专门用于两块PCB垂直排布的连接场景，或者线束端母座直接插在板端排针上的接线场景，3位的针数配置不会占用过多PCB板面空间，对于点位不多的信号、供电回路来说，比多位数排针的布局灵活性更高。

　　建模过程中需要重点关注插针与塑座的配合公差，插针与塑座孔位之间采用过盈配合设计，过盈量控制在0.02mm左右，既保证插针压入塑座后不会出现松动脱落，也不会因为过盈量太大导致塑座出现开裂变形。插针的棱角做了微小的倒角处理，既方便压入塑座的装配工序，也能在对接母座时起到导向作用，避免插针怼弯、损坏的问题。塑座底部的平整度控制在0.1mm以内，保证排针贴装在PCB上时不会出现缝隙，避免焊接时焊锡顺着缝隙爬到塑座上方影响接触性能。
