多规格实验用微量胶水瓶组结构设计

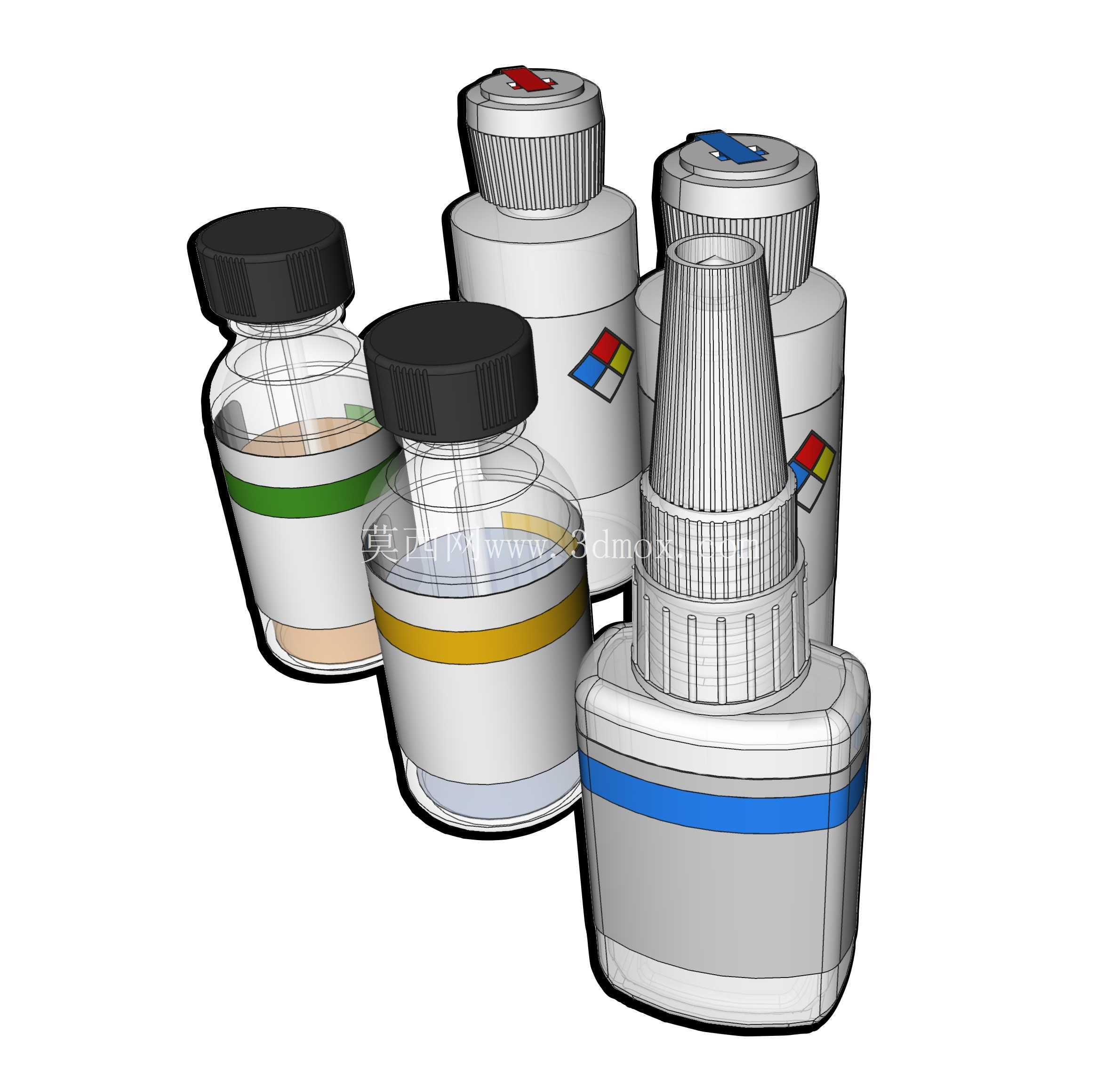

　　这套瓶组结构针对实验室精细粘接、试剂定量取用场景开发，覆盖CA瞬干胶、加速剂、涂层试剂、调节剂、中和剂五类常用精细化工耗材的盛装需求，在电子元器件返修、精密模型制作、小型零件粘接固定、实验室微量试剂调配等场景中，能有效解决普通容器出液量难控制、密封失效导致试剂挥发固化、不同试剂瓶规格混乱易拿错的实际问题。设计过程中优先考虑手持操作的人机工程逻辑，不同容量的瓶身采用差异化的直径与高度配比，小容量滴液瓶的瓶身直径控制在单手握持舒适区间，瓶身侧面预留防滑纹理区域，即使戴薄型丁腈手套操作也能稳定握持，不会出现打滑脱手的情况。

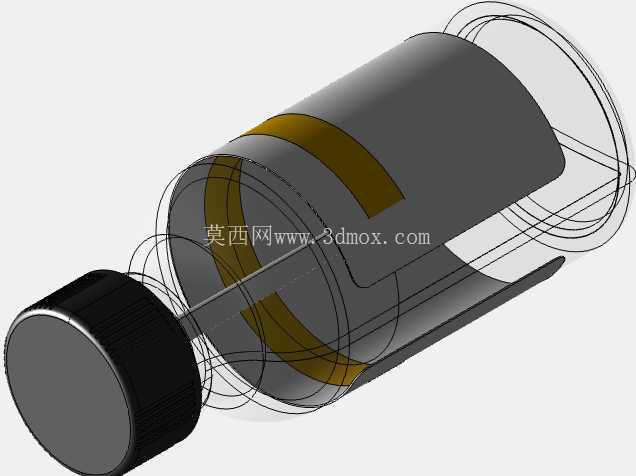

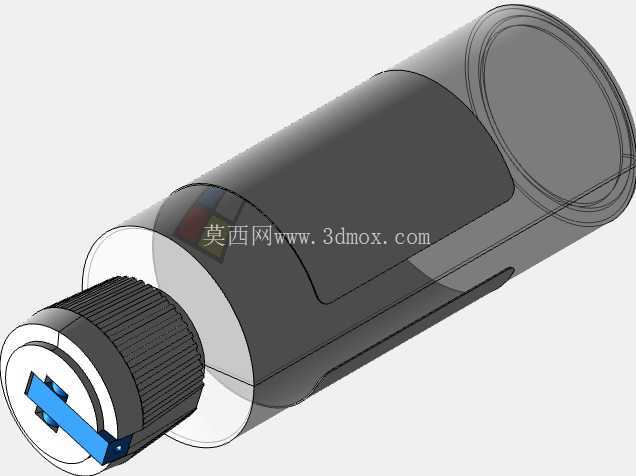

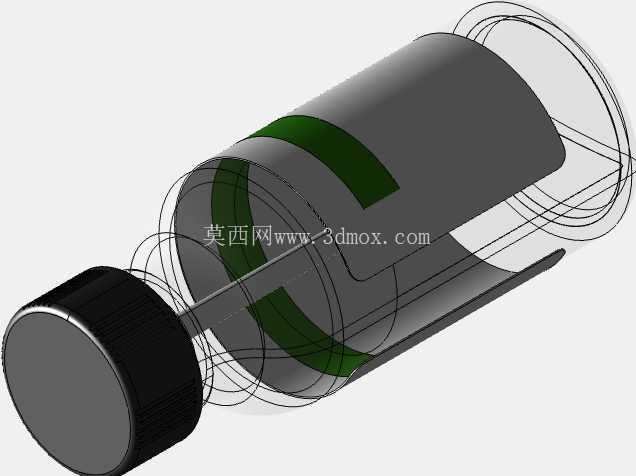

　　针对不同试剂的物理特性，瓶盖结构做了差异化适配：易挥发的瞬干胶类采用带内塞的螺旋密封结构，内塞出液口做了0.3mm的微孔限流设计，单次倾斜出液量可控制在0.02ml以内，避免出液过多造成粘接面溢胶浪费；带涂覆头的试剂瓶采用螺纹压盖配合尼龙刷涂头，刷头长度刚好延伸至瓶底，可保证瓶内剩余少量试剂时仍能正常蘸取，不会出现试剂残留无法取用的浪费问题。瓶身的密封结构全部采用锥面配合加密封筋的设计，无需额外加装密封垫片即可达到IP67级密封效果，长期存放不会出现试剂挥发、漏液的问题，瓶盖的防滑齿做了1.2mm的齿距设计，拧动时的力矩反馈清晰，即使手上沾有少量试剂也能轻松拧开或旋紧，不会出现滑牙的情况。不同功能的瓶组采用差异化的色环标识设计，瓶身中部的色环宽度统一为8mm，分别对应不同类型的试剂，操作人员无需仔细查看瓶身文字标识，通过色环即可快速识别试剂类型，降低多试剂操作时的拿错概率。瓶身的壁厚做了均匀化处理，整体壁厚控制在1.2mm，既保证了瓶身的结构强度，跌落至1.2米高度的硬质地面不会出现开裂漏液，又尽可能控制了瓶体自重，减少耗材的材料浪费。瓶口的螺纹采用通用的标准细牙螺纹，同规格的瓶盖可实现通用互换，在生产环节可减少模具数量，降低制造成本，使用过程中如果瓶盖出现损坏也可快速替换，无需整体丢弃瓶身。

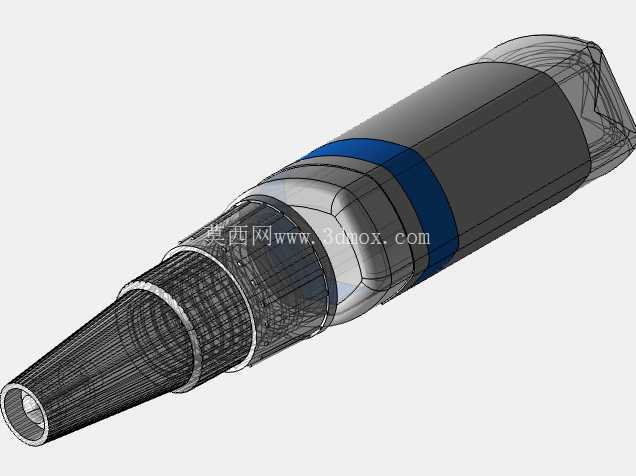

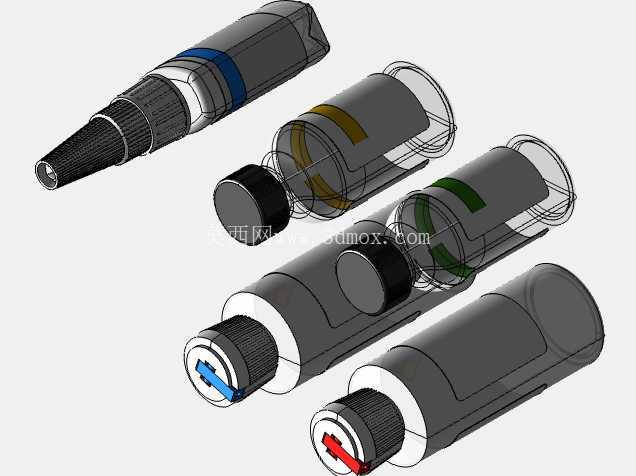

　　针对方形瓶身的大容积试剂瓶，底部做了1mm的内凹圆角设计，放置在实验台面上时稳定性更好，不会因为台面轻微倾斜出现倾倒，瓶身的边角全部做了R2的圆角过渡，没有尖锐棱角，避免操作过程中划伤手部。滴液嘴的结构做了防滴漏设计，出液口的端面做了镜面抛光处理，每次滴液完成后残余液体会自动回流至瓶内，不会在瓶口处堆积干结堵塞出液口，长期使用也能保证出液顺畅。整套瓶组的外形尺寸覆盖了从5ml到30ml的常用微量盛装规格，可直接适配常规的实验台试剂架摆放间距，每个瓶身的底部直径或边长控制在30mm以内，在标准试剂架上摆放时不会出现干涉，拿取时相邻瓶身不会发生碰撞。

　　设计过程中充分考虑了注塑生产的工艺性，所有结构都做了拔模斜度处理，没有倒扣结构，采用简单的两板模即可完成生产，瓶身的外观面没有复杂的曲面结构，模具加工难度低，成型后的产品表面质量稳定，不会出现缩痕、飞边等注塑缺陷。针对不同试剂的化学兼容性，瓶身材料可根据盛装试剂类型选择PP或HDPE材质，结构设计上预留了材料收缩率的调整空间，更换材料时无需大幅修改模具尺寸，即可保证产品的装配精度。瓶盖顶部的标识区域做了内凹设计，可粘贴不同的试剂标签，标签不会因为日常拿取摩擦出现脱落、字迹磨损的问题，标识区域的尺寸统一为10mm见方，适配常规的小型试剂标签尺寸。在实际使用场景中，这套瓶组不仅可用于实验室精细操作场景，也可适配工业生产线上的小容量点胶工位，作为手工补胶的盛装容器，出液量稳定可控，能有效减少补胶过程中的胶水浪费，提升精细粘接工序的操作效率。
