ADE-1射频混频器电子元器件结构

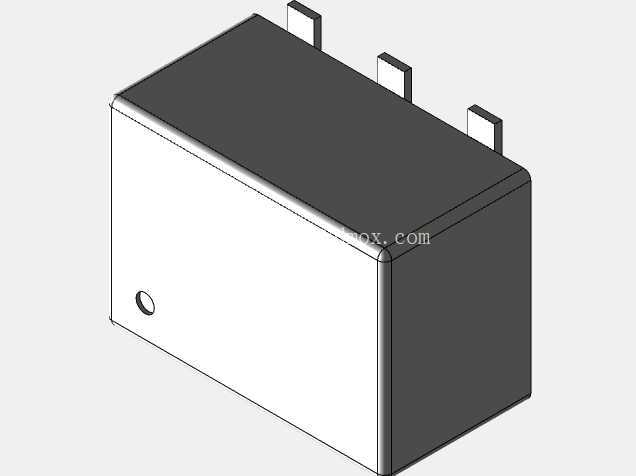

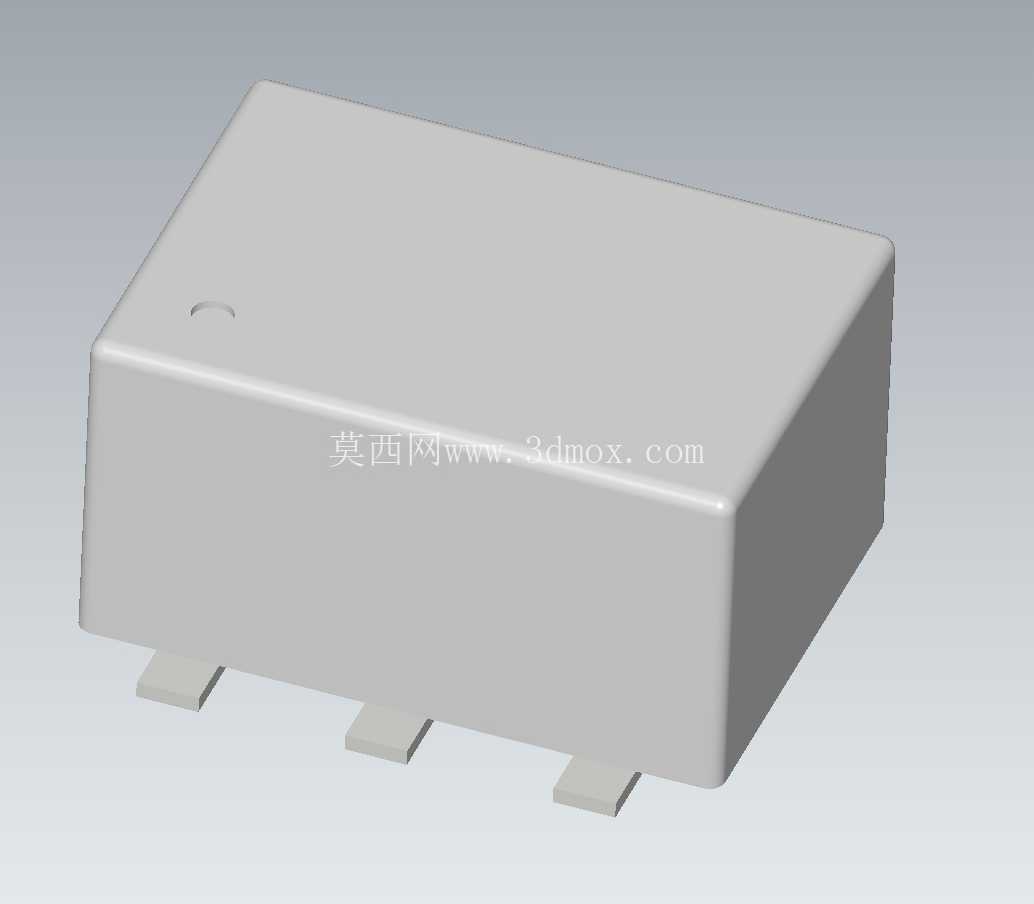

　　在射频通信链路的搭建过程中，混频器是实现信号频率变换的核心无源器件，这款ADE-1型射频混频器的三维结构，完整还原了表贴封装器件的全部装配特征，能够直接用于射频前端电路板的布局干涉检查、结构装配仿真以及整机腔体的空间适配验证。从实际工程应用场景来看，这类混频器广泛部署在无线通信收发机、微波测试仪器、雷达信号接收前端、软件无线电平台当中，承担着将输入的射频信号与本振信号进行混频，输出固定中频信号的核心功能，是超外差接收架构里不可或缺的关键组件，其安装精度、封装尺寸的匹配度，会直接影响整个射频链路的信号完整性与装配良率。

　　从产品的功能特性维度来看，该款混频器采用密封式金属屏蔽封装结构，外壳整体为矩形金属腔体，能够有效隔绝外部空间的电磁干扰，同时避免内部混频电路的信号向外辐射造成串扰，三个表贴式引脚分别对应射频输入、本振输入以及中频输出端口，引脚的共面度设计严格遵循表贴器件的焊接工艺要求，能够适配常规回流焊的生产工艺，不需要额外的特殊焊接治具。外壳顶面预留的小型定位凹点，是生产过程中的器件方向标识，能够避免SMT贴装过程中出现器件方向贴反的问题，降低生产环节的错件风险。

　　在设计思路的还原上，这个三维结构完全按照实物的装配公差进行建模，外壳的边角做了微小的圆角过渡处理，既符合金属冲压封装的实际加工工艺特征，也避免了结构仿真过程中出现尖锐棱角导致的应力集中误判。引脚的伸出长度、折弯角度以及引脚之间的间距，都严格匹配对应封装的焊盘设计规范，结构工程师在进行PCB布局的时候，可以直接调用这个模型进行焊盘对位，不需要反复核对器件手册的二维尺寸，能够有效缩短硬件开发阶段的结构适配周期。考虑到射频电路设计中经常需要做腔体屏蔽设计，这个模型的整体外形尺寸精度控制在0.02mm以内，能够直接用于屏蔽腔的铣削尺寸验证，确认器件安装后与腔体上盖之间的安全距离，避免出现装配后器件顶到腔体盖造成短路或者信号衰减的问题。

　　关于外形尺寸与安装边界，这款混频器整体为紧凑型表贴封装，三个引脚沿器件本体的长边侧等距分布，引脚的焊接面与器件本体的底面处于同一水平面，保证贴装后器件能够平稳贴合PCB板面，不会出现一端翘起的虚焊问题。器件本体的高度控制在低矮范围内，能够适配厚度空间受限的便携式通信设备内部安装需求，在多器件密集布局的射频板卡上，该模型可以用来检查相邻器件之间的安全间距，确认焊接过程中不会因为器件距离过近导致的连锡问题，同时也能验证后期调试过程中，探头接触引脚时是否有足够的操作空间，不会被周边的高大器件遮挡操作路径。对于需要做整机热仿真的场景，这个模型的外壳材质参数可以直接匹配常用的可伐合金封装材料，能够准确模拟器件工作过程中的热传导路径，帮助结构工程师评估板卡的散热设计是否合理，避免局部热点影响混频器的工作指标。
