双折页平开金属门用合页连接构件

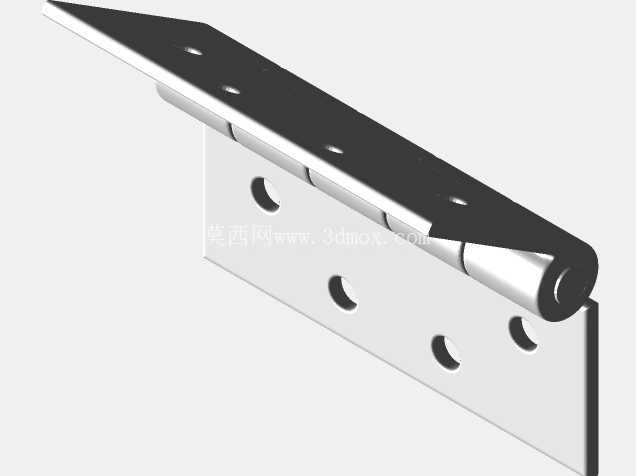

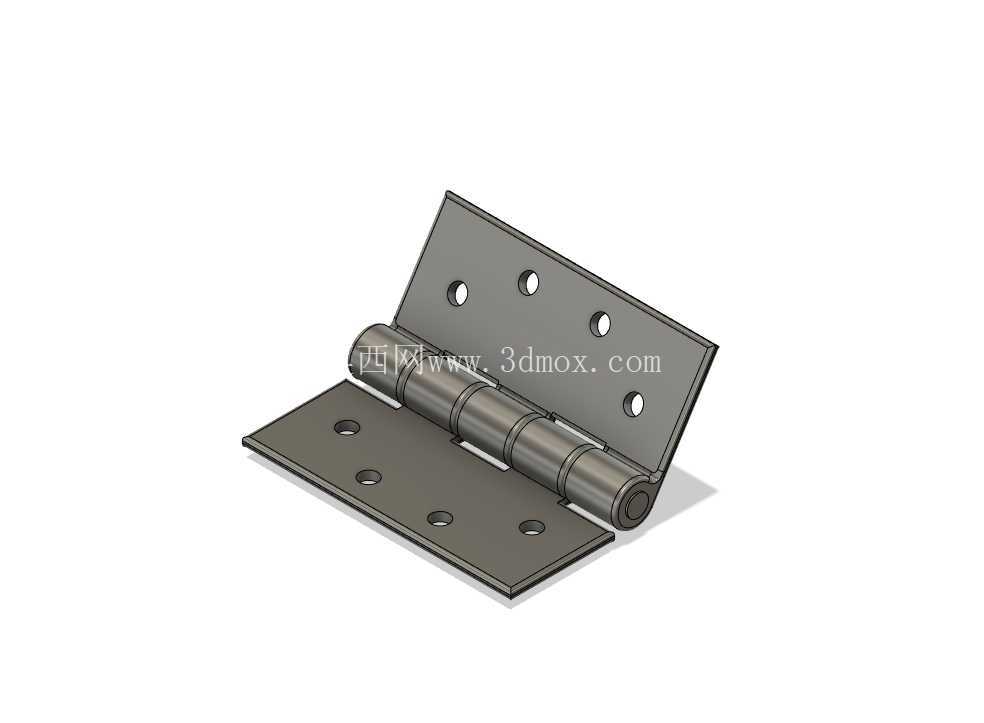

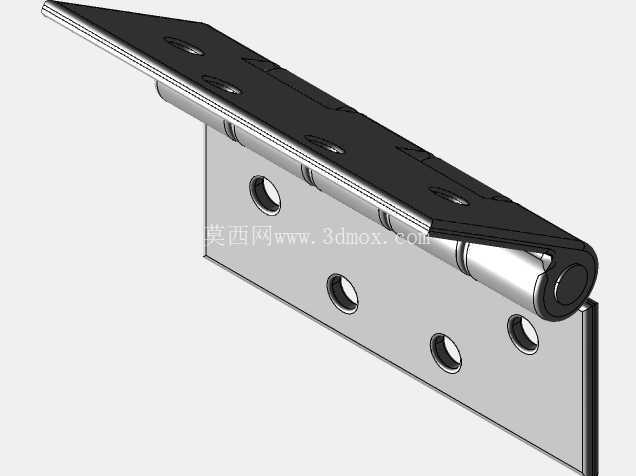

　　日常民用建筑、工业厂房的平开式门扇与门框的连接，大多依赖这类铰接合页构件完成转动副的搭建，区别于暗藏式铰链、液压缓冲合页，这款外露式平开合页的结构完全裸露，安装调试的可视性强，后期维护更换不需要拆解门扇内部结构，在普通室内木门、钢制防火门、轻型设备检修门的装配场景中应用占比极高。从结构功能来看，这款合页采用双页片配通长销轴的经典铰接结构，两个页片分别通过螺钉与门扇、门框的安装基面固定，销轴穿入两个页片的卷边筒内形成转动轴心，门扇开启时两个页片绕销轴做相对回转，常规状态下可实现0到180度范围内的开合动作，完全覆盖日常通行、设备检修的门扇开启角度需求。页片上的安装孔位采用等距排布设计，每侧页片设置4个沉头螺钉孔，沉孔结构可保证螺钉安装后头部完全没入页片平面，不会出现凸起干涉门扇与门框贴合的问题，孔位的间距参考常规门扇的安装基面厚度做了适配，不管是30mm厚的实木室内门，还是50mm厚的钢制厂房门，都能匹配对应的安装螺钉长度完成固定，不会出现孔位距边缘过近导致基面开裂、或者孔位间距过大导致固定受力不均的问题。

　　设计过程中首先要确认的是转动副的同轴度，两个页片的卷边筒在合起状态下必须保持轴心完全共线，一旦同轴度偏差超过0.1mm，门扇开合时就会出现卡滞、异响，长期使用还会出现销轴磨损不均、门扇下坠的问题；卷边筒的内径与销轴的配合间隙控制在0.05到0.1mm之间，间隙过小会导致转动阻力过大，门扇开关费力，间隙过大则会出现页片晃动，门扇闭合后密封性能下降。页片的厚度选择需要匹配对应门扇的重量，这款合页的页片厚度适配20到40kg的单扇门扇重量，常规室内木门、轻型塑钢门单扇配置2到3个该款合页，即可完全承载门扇重量，长期使用不会出现页片变形、销轴弯曲的问题。

　　安装边界方面，需要提前在门扇和门框的对应安装位置标记合页的轮廓边线，页片边缘距离门扇上下端的距离通常取门扇高度的十分之一，避免安装位置过于靠近端部导致木材劈裂、钢板焊接变形；两个页片在闭合状态下的贴合面必须完全平整，不能有翘曲变形，否则门扇闭合后会出现缝隙不均、开关蹭边的问题。销轴的两端做了卷边封边处理，不会出现销轴轴向窜动脱出的问题，不需要额外加装销轴固定卡簧，减少了安装时的零件数量，提升装配效率。

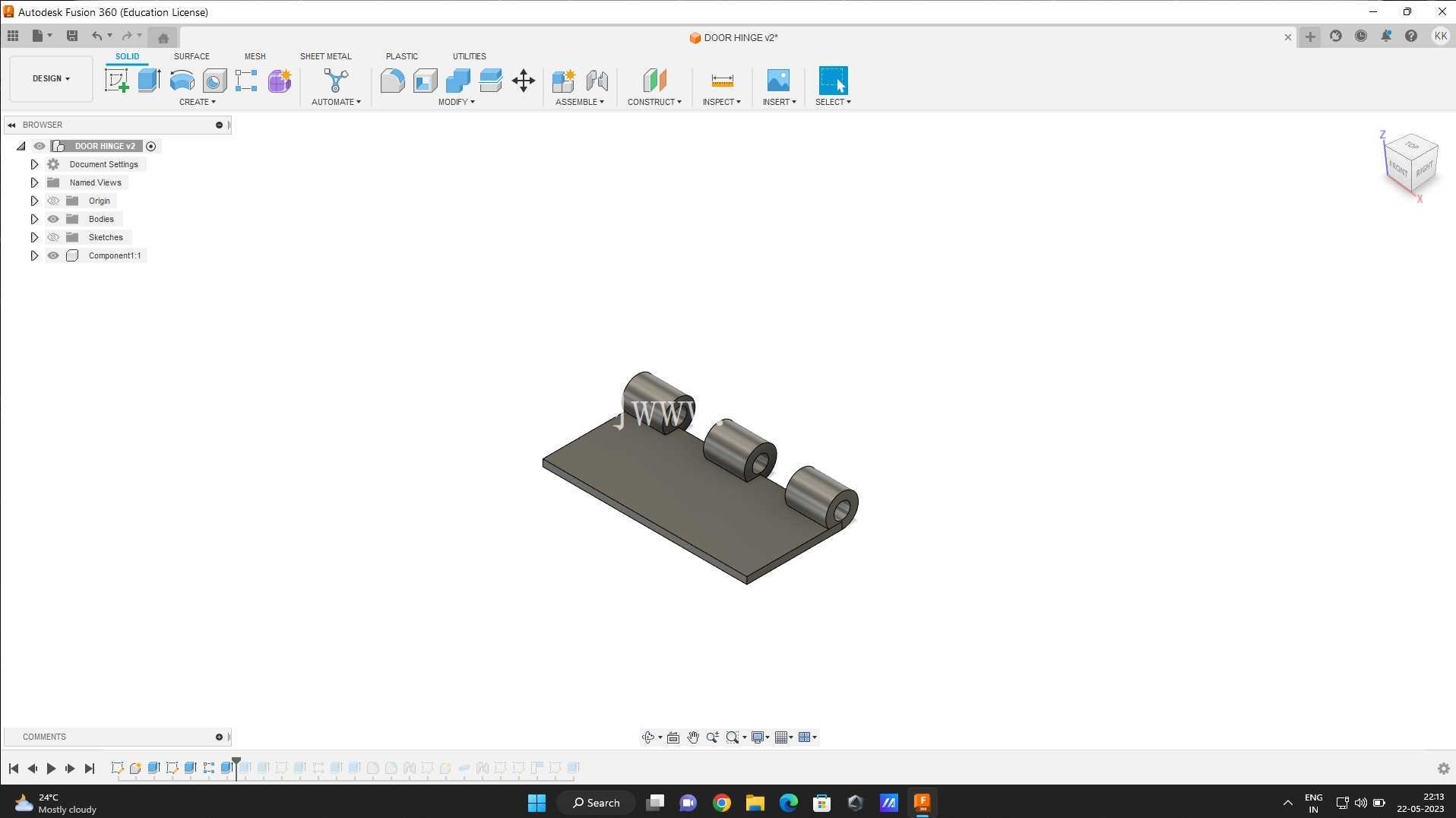

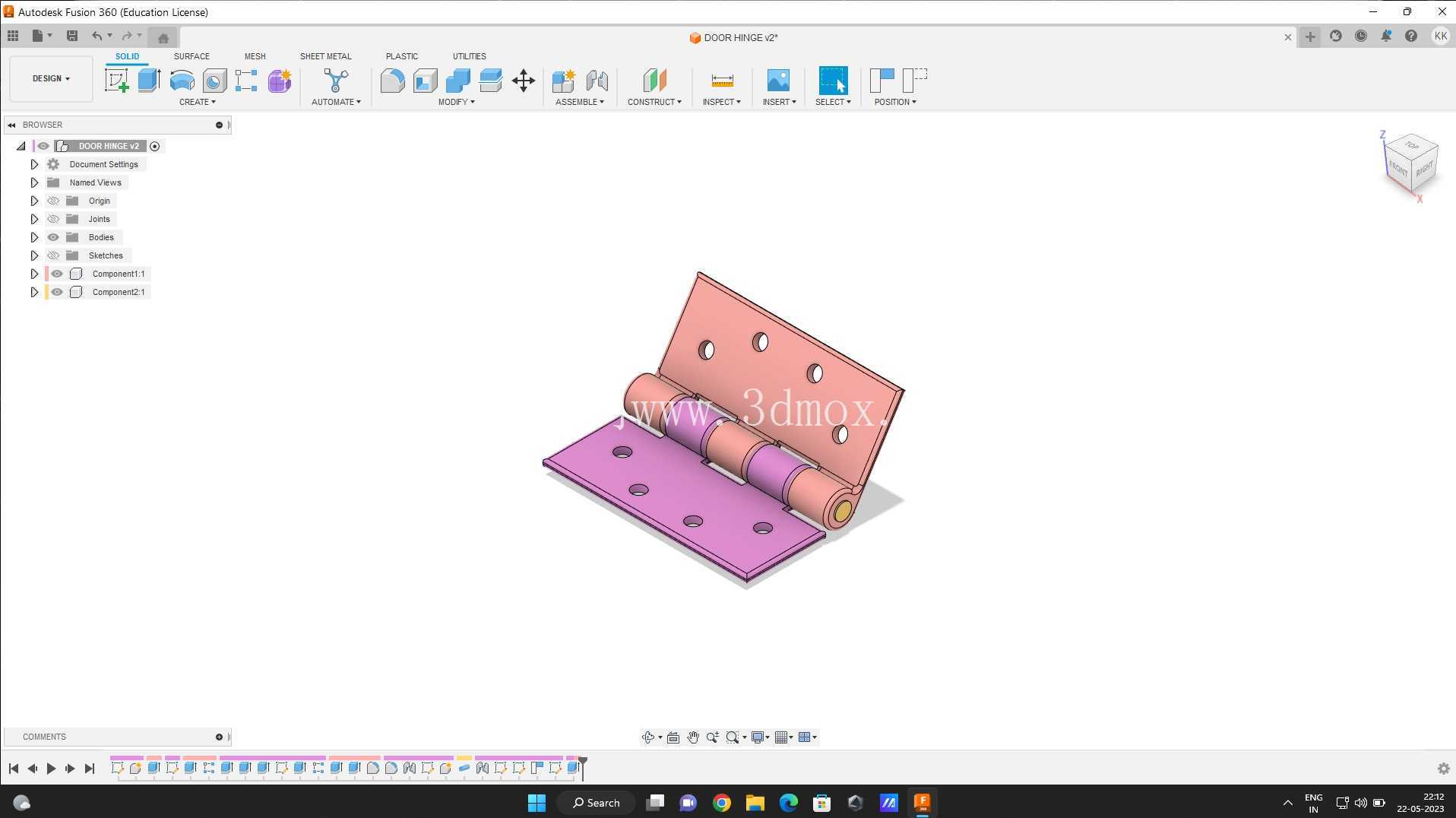

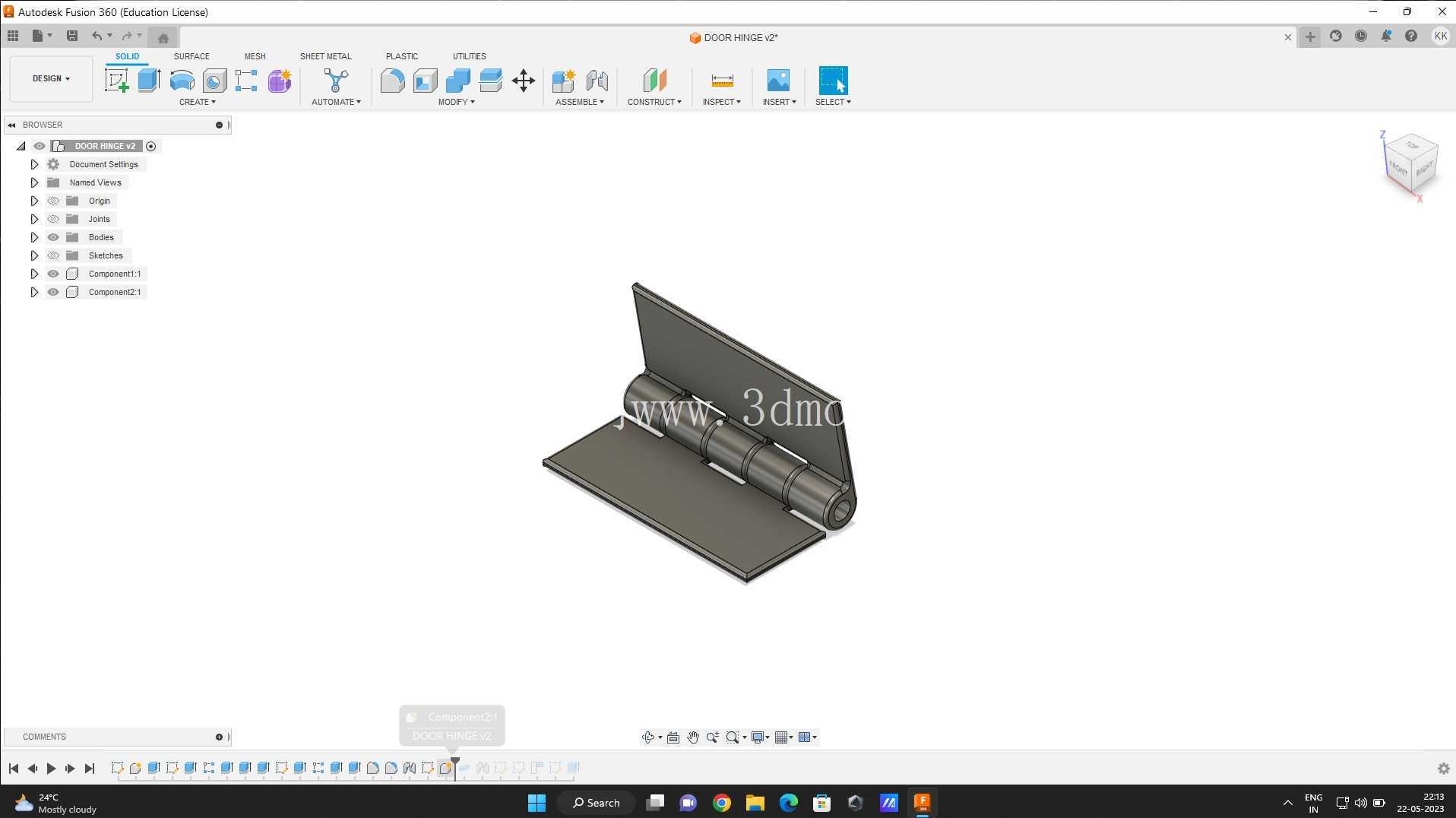

　　实际使用过程中，这类合页的转动部位可以定期加注润滑脂，降低销轴与卷边筒的磨损，延长构件的使用寿命，相较于塑料材质的合页，金属材质的该款合页抗老化性能更强，在高低温环境、潮湿环境下都能保持稳定的力学性能，不会出现脆断、变形的问题，在户外设备箱门、卫生间防潮门的场景下也能适配使用。从建模逻辑来看，做该构件的三维设计时，首先要确定两个页片的安装面基准，将闭合状态下两个页片的贴合面设为初始配合面，再通过卷边筒的同轴心配合完成转动副的约束，安装孔的沉头深度要匹配常用的沉头螺钉头部尺寸，保证装配后无干涉，卷边筒与页片的连接部位做了小圆弧过渡，避免应力集中导致页片在承重时从卷边根部断裂，这个过渡圆角的尺寸不能过大，否则会导致两个页片开合到最大角度时出现干涉，无法达到预设的开启角度。
