1/4英寸黄铜气动压力开关结构设计

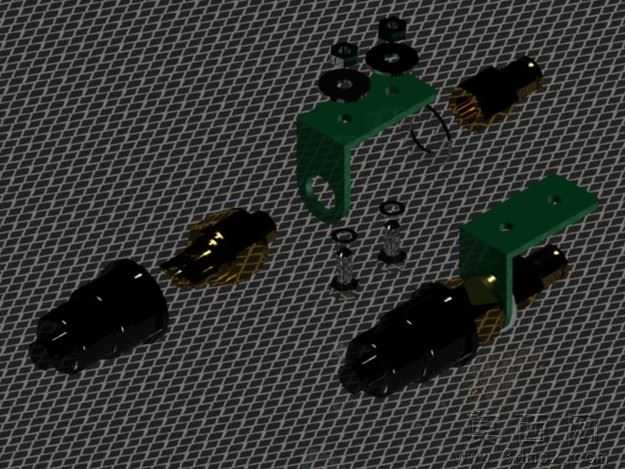

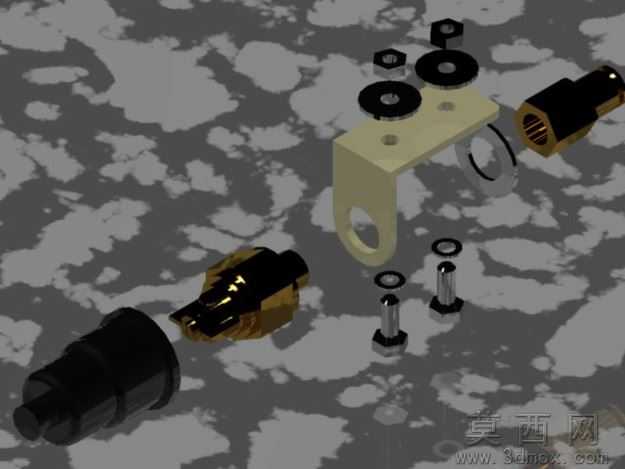

本作品为1/4英寸规格黄铜气动压力开关的三维建模设计，整体采用参数化建模思路完成全零件的独立绘制与装配校验。建模阶段首先拆解压力开关的组成结构，分别完成黄铜主体接头、绝缘安装支架、密封垫片、紧固螺栓、锁紧螺母、接触端子等全部零件的特征绘制，针对黄铜接头的外螺纹、内通气道、安装定位槽等细节特征，采用螺旋扫描、拉伸切除等命令保证尺寸精度，安装支架的弯折结构通过钣金特征模块实现，还原金属支架的冲压弯折形态与安装孔位的位置公差。材质渲染阶段，为黄铜接头部分赋予高反光黄铜金属材质，调整粗糙度参数还原五金件的金属质感，黑色绝缘部件赋予哑光硬质塑料材质，密封垫片设置半透明橡胶材质属性，金属螺栓螺母赋予镀锌钢材质，通过不同材质的区分清晰展现各零件的功能属性。装配过程严格按照实际气动元件的装配逻辑完成约束，依次完成密封件定位、支架固定、端子插接、紧固件锁紧的装配步骤，所有配合面均添加正确的装配约束，可实现爆炸视图的动态拆解展示，清晰呈现内部零件的装配关系与气流导通路径。设计过程中充分考虑气动压力开关的实际使用场景，1/4英寸的通用接口尺寸适配常规气动管路，安装支架的挂孔设计方便设备端的固定安装，整体结构紧凑，零件拆分符合实际加工工艺要求，既满足气动系统中空气压力通断控制的功能需求，也通过三维建模完整还原了产品的结构细节与装配逻辑，可用于产品结构验证、加工参考以及教学演示使用。
