22mm防水蘑菇头按钮开关结构

　　该结构围绕面板安装式蘑菇头操作件展开，核心使用场景集中在控制柜、操作台、小型设备面板以及需要人工快速触发启停或复位动作的机电系统中。22mm安装直径属于工业控制元件中较常见的面板开孔规格，适配标准控制箱开孔和常规面板厚度，便于在电气柜门板、设备操作面、测试工装台架上布置。模型将外露操作帽、螺纹安装段、锁紧结构、底部接线端子区域作为主要表达对象，能够直观呈现按钮装入面板后的空间占用关系。

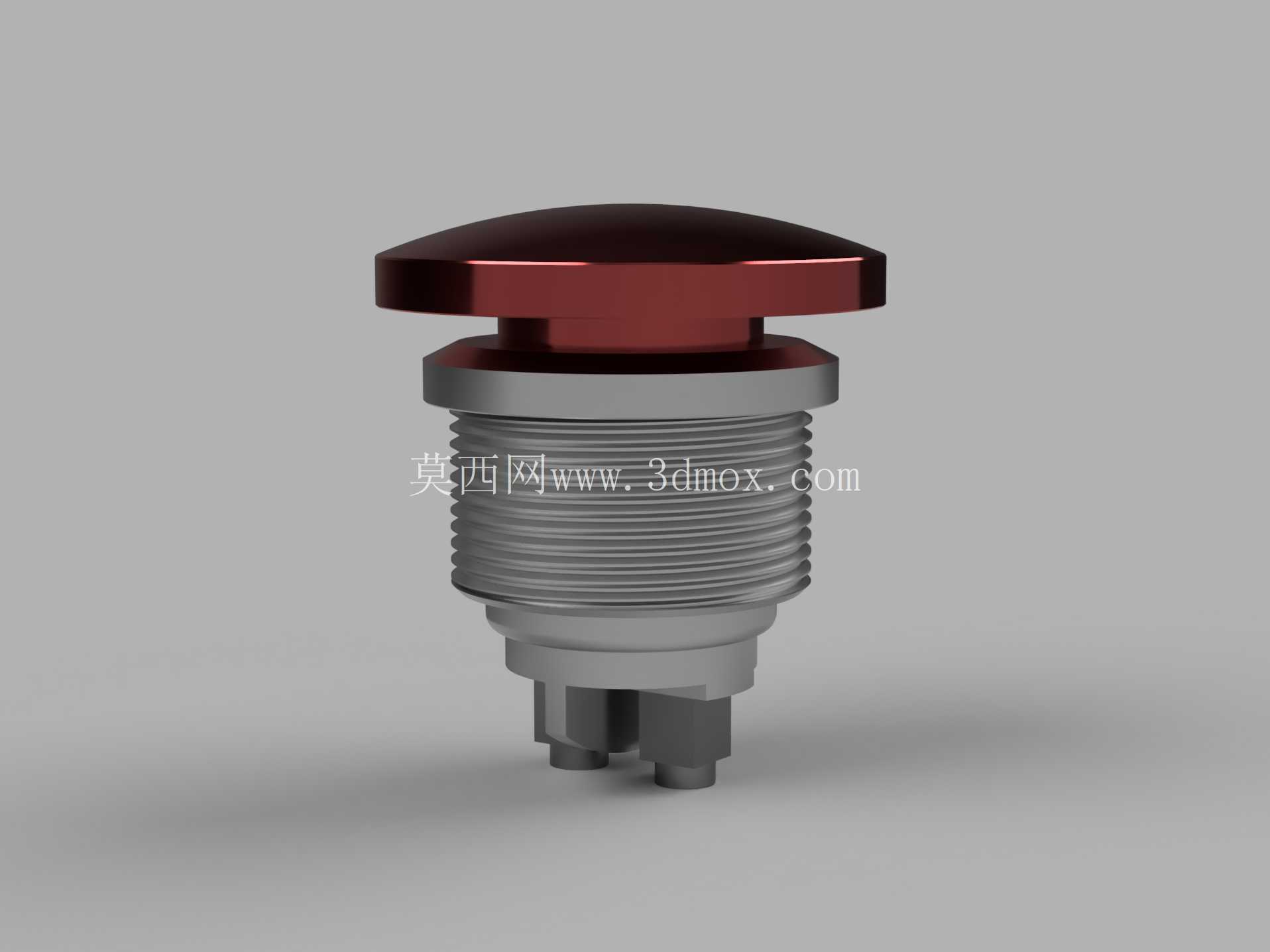

　　从实际用途看，这类圆顶按钮通常用于瞬时控制回路，操作者按下后触点动作，松开后依靠内部回位结构恢复初始状态。红色蘑菇形帽盖具有较大的按压面积，在戴手套、视线受限或需要快速拍按的工况下，比普通平钮更容易识别和操作。其外形强调顶部帽檐与圆柱本体的层级关系：帽盖直径大于安装螺纹段，按压面呈平缓圆弧，边缘形成明显外伸轮廓；下方金属质感壳体带有连续外螺纹，用于穿过面板后配合螺母完成轴向固定。

　　建模时需要重点控制几个边界。第一是面板开孔与螺纹外径的配合，22mm系列按钮的安装孔决定了面板布局，不能只按外观最大直径预留空间；帽盖外径大于开孔，装配后帽檐压在面板外侧，形成清晰的操作面。第二是面板后方的插入深度，螺纹段、壳体台阶和端子部分共同构成背向安装空间，柜内布线、线槽、端子排以及门体关闭间隙都要据此校核。第三是底部接线端的位置，模型下方保留了端子柱和接线容纳区域，提示选型时不能仅关注正面外观，还要考虑导线弯曲半径、螺丝锁紧工具操作空间以及多按钮并排时的接线干涉。

　　结构表达上，外露帽盖与下部壳体采用分件思路，帽盖作为操作者直接接触的部分，外形宽厚、顶面连续；中部螺纹段承担面板固定，圆柱面上的牙型以连续螺旋纹理表现，便于理解旋紧方向和夹持长度；下部壳体直径逐步过渡，末端设置端子安装位。这样的分层有利于在三维装配中检查按钮与面板、螺母、标签框、防护圈以及导线之间的关系。对于设备面板设计人员而言，正面需要留出帽盖外径和手指操作空间，背面则要保证螺纹锁紧长度足够，同时避免端子与柜内横梁、线槽或其他元件碰撞。

　　防水特性主要体现在面板外侧使用环境中，圆顶帽盖与安装基座之间需要形成可靠的防护边界，适合存在溅水、粉尘或日常擦拭清洁的场合。模型虽然以外观和安装结构为主，但在工程评审中可用于核对防护结构所在位置：外部操作部分暴露在面板外侧，螺纹连接区域穿过面板，后端接线部分位于柜内受保护空间。设计面板时，开孔边缘平整、锁紧螺母均匀受力、按钮轴线与面板垂直，都是保证密封和长期使用的重要条件。

　　在功能特性上，该元件属于人工输入部件，不直接承担大负载动力传输，而是通过触点通断向控制回路发送信号。底部螺丝端子用于导线压接，端子位置集中在后端，接线后应保证导线不会拉拽按钮本体，也不能在按钮动作时随帽盖产生位移。对于3A、250V一类控制回路应用，选型还需结合触点形式、负载性质和线束规格，但三维结构阶段首先要确认安装直径、帽盖高度、后端深度和端子朝向。

　　该模型的价值在于把采购实物中容易被忽略的空间关系完整呈现出来：正面蘑菇帽的识别高度、螺纹段的有效长度、后端端子的突出尺寸以及整体轴线对称性都可用于面板开孔图、装配干涉检查和操作人机布局。多只按钮密集排列时，除开孔中心距外，还应比较帽盖外缘间距；柜内深度紧张时，应提前测量后端端子到门板内侧构件的距离；需要频繁清洁或可能接触液体的区域，则应把按钮正面防护、面板密封和接线端隔离同时纳入设计。整体结构简洁但边界明确，适合作为电气控制柜按钮选型、面板开孔校核和三维布局演示的基础参考。
