6374通用无刷外转子动力电机结构

　　这款6374规格的外转子无刷电机，是电动长板、小型代步载具、轻型动力模组里应用极广的动力单元，很多做个人电动载具改装、小型地面移动机器人、轻量化动力外设的结构工程师，在选型阶段都会优先对标这个尺寸段的产品做结构适配。从实际落地的场景来看，这类电机常被用在山地电动滑板、小型遥控重载模型、桌面级小型传动试验台、便携电动助力装置上，核心是依托外转子结构的高扭矩密度特性，在有限的安装空间里输出足够的轮端驱动力，不需要搭配大减速比的减速箱就能直接带动负载，减少整套动力系统的零件数量与装配复杂度。

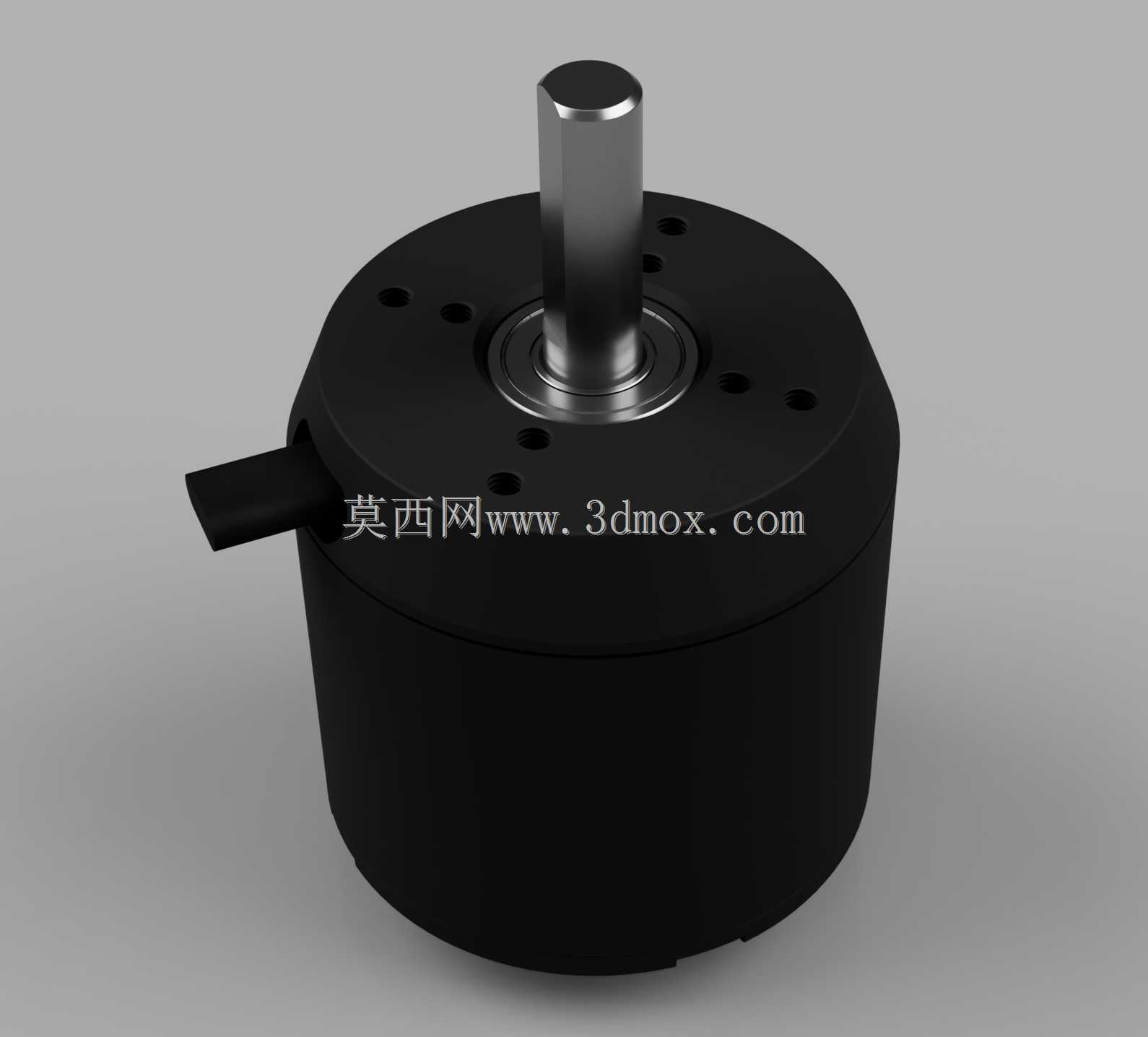

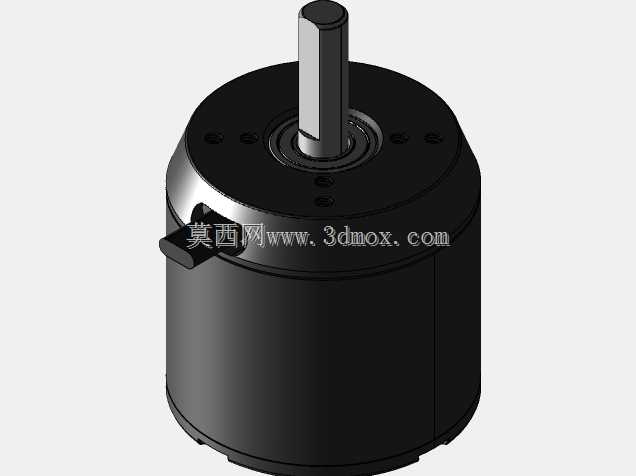

　　做这款模型的结构还原时，首先要抓准安装边界的核心尺寸：电机主体外径为63mm，不含输出轴的壳体总长70mm，输出轴直径10mm，这几个尺寸是结构适配时的硬约束——不管是做电机固定座的内孔限位、轮组连接套的配合公差，还是传动带轮的轴孔匹配，都要严格贴合这几个基准尺寸，否则会出现装配干涉、同轴度偏差过大导致的运转抖动问题。要注意的是，市面上同标称6374的电机存在细微的结构差异，部分版本的出线位置、端盖固定螺丝孔位、转子外壳的台阶尺寸会有区别，在依托这个模型做配套结构设计前，需要对照实际到手的电机样件核对关键安装位尺寸，避免出现固定孔位错位、出线空间不足的问题。

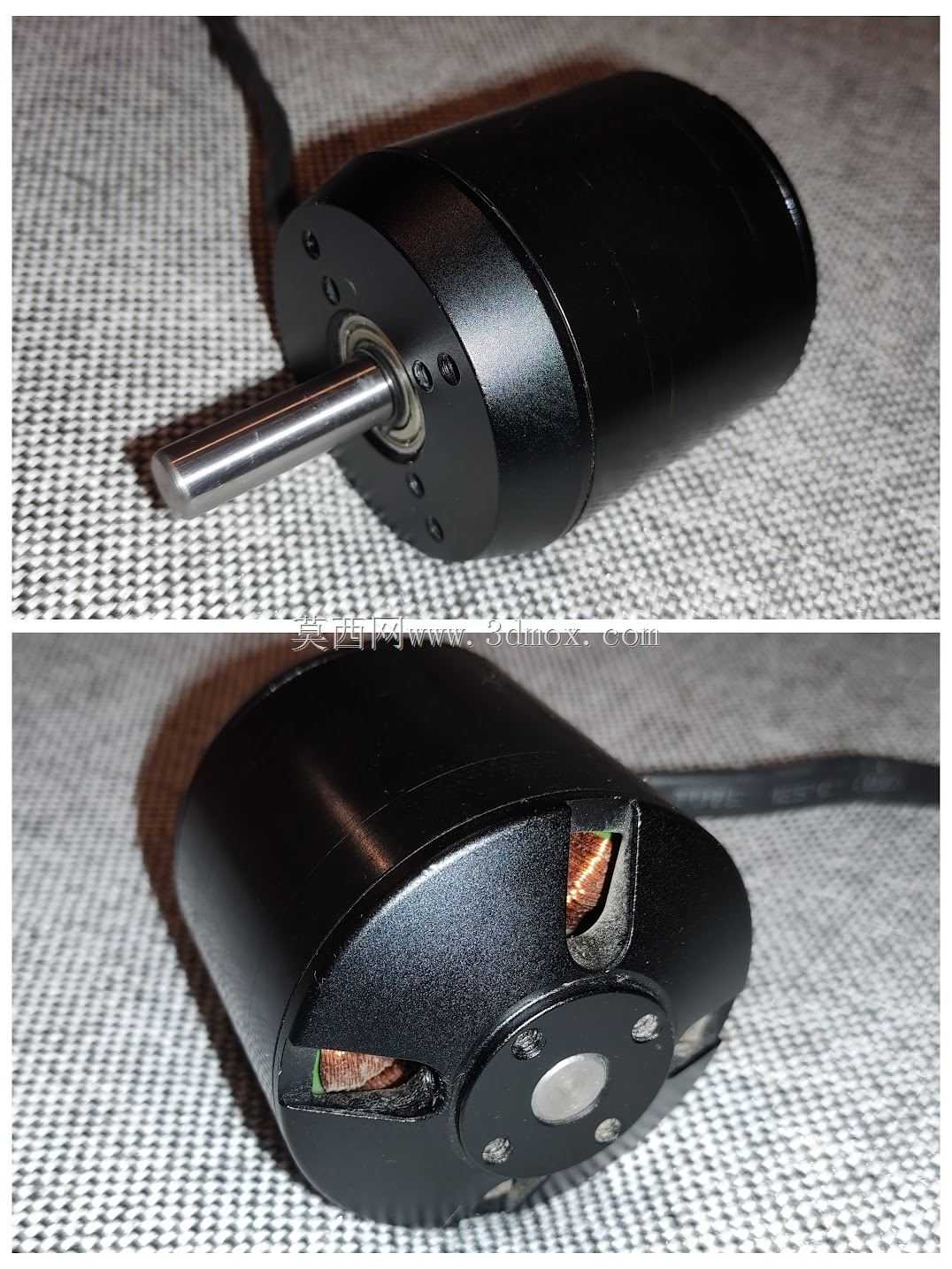

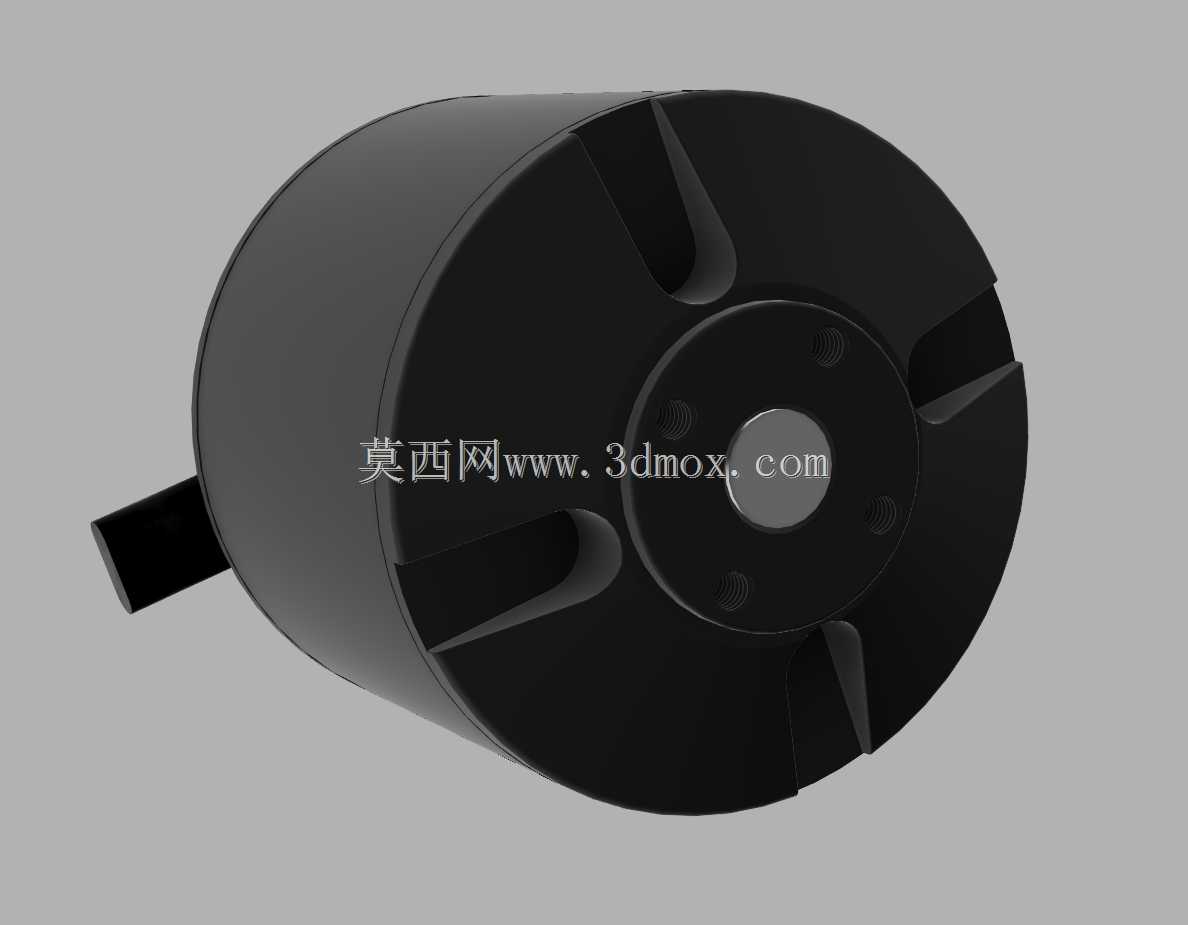

　　从结构设计逻辑来看，这款电机采用外转子排布，定子绕组固定在中心基座上，转子磁钢外壳随输出轴同步转动，相比同尺寸的内转子无刷电机，转动惯量更大，低速扭矩输出更平顺，很适合直接驱动轮式负载的使用场景。模型还原了电机端盖的出线缺口结构，能看到内部绕组的排布位置，在做配套设备的结构设计时，这个出线位需要预留足够的走线空间，同时要做好出线处的防拉扯、防磨损结构，避免载具运动过程中线材被转子剐蹭或者长期弯折导致线芯断裂。输出轴采用台阶式定位结构，轴肩位置可以作为带轮、连接套的轴向定位基准，设计配套连接件时要预留对应的轴肩避让空间，保证连接件端面能贴紧轴肩，避免运转过程中出现轴向窜动。

　　不同KV值的6374电机绕组参数有区别，但外部安装尺寸是完全统一的，140KV、170KV、190KV、200KV这几个常用KV版本的壳体、轴径、安装孔位都保持一致，在做设备适配时不需要因为KV值调整外部安装结构，只需要根据实际的扭矩、转速需求匹配对应的电调参数即可。这类电机的固定方式一般有两种，一种是通过端盖上的四个安装螺丝孔将电机定子基座固定在设备支架上，另一种是通过定制的电机抱箍夹紧电机外壳实现固定，两种固定方式在模型上都预留了对应的结构参考，做结构设计时可以根据设备的空间布局选择合适的固定方案。如果是用在电动长板这类震动较大的场景，建议优先采用端盖螺丝固定的方式，连接刚性更好，长期使用不容易出现电机移位的问题；如果是需要经常调整电机位置、调节传动带张紧度的场景，抱箍固定的方式调节起来更灵活。

　　在做三维装配校核时，要特别注意电机转子的转动空间，外转子结构的外壳是随轴转动的，固定支架、周边的线材、结构件都不能超出转子的转动包络范围，否则电机运转时会出现剐蹭，轻则磨损外壳和线材，重则导致电机堵转烧毁。另外电机尾部的出线方向要结合设备的整体走线布局规划，尽量让线材顺着设备的主梁方向排布，减少线材的弯折角度，同时预留足够的线材长度余量，避免设备在颠簸、转向过程中线材被拉扯。对于需要做散热结构优化的场景，这款电机的转子外壳本身自带旋转散热的气流效应，端盖的缺口位置既是出线口也是通风道，设计周边结构时不要完全封堵这几个缺口，保证电机运转时空气能在定子和转子之间流通，带走绕组产生的热量，避免长时间高负载运行时出现过热退磁的问题。
