微型直线伺服驱动执行机构

　　这套微型直线伺服执行机构面向小行程、小载荷、需要精确位置反馈的紧凑安装场景，常见于小型遥控模型的舵面联动、教学实验平台的推拉动作、轻载自动化夹具的开合控制以及桌面设备中需要短距离直线位移的工位。与常规旋转舵机通过摇臂把角位移转换成近似直线运动不同，该结构把动力输出、导向支撑和末端连接集中在一个低矮底座上，输出端沿较稳定的方向完成推拉，减少了外置连杆带来的间隙累积和角度偏差。

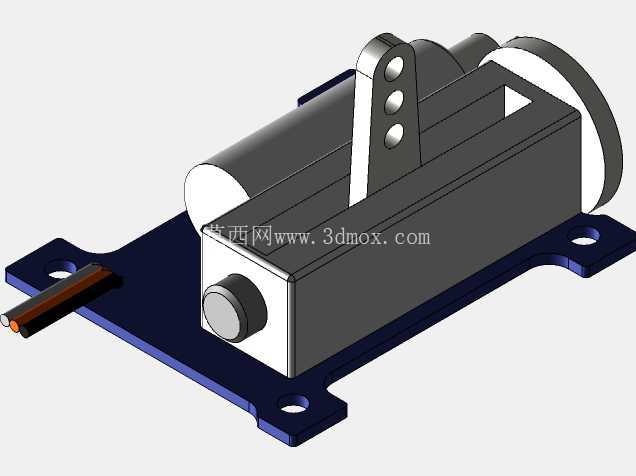

　　从整机布置看，底座采用平板式安装面，四角附近设置沉孔或通孔，便于直接用螺钉固定在机架、碳纤板、铝型材小平台或模型机身侧板上。底座轮廓向两侧伸出安装耳，安装孔位落在主体外侧，装配时不需要拆开内部组件，也能从上方或下方完成锁紧。主体中部为矩形箱体区域，承担电机、减速或转换机构的容纳与定位；侧向伸出的圆柱部分对应动力元件的安装空间，端部圆形结构可作为端盖或旋转部件的外轮廓。前端可见圆形轴端或调节部位，用于输出运动衔接、零点确认或机械限位调整。

　　上部竖立的支架是该机构较关键的受力件。支架通过底部与底座或箱体连接，板面上开设三个沿高度分布的孔位，既可以作为连杆铰接点，也可以根据行程、力臂和安装高度选择不同连接位置。高位孔适合需要较大摆动半径的外部摇臂，低位孔则适合缩短力臂、提高末端刚度的连接方式。支架顶部呈圆弧过渡，避免尖角应力集中；板面与主体之间形成稳定的三角受力关系，在推杆受到侧向载荷时，能够把部分力传递到底座，而不是完全由输出轴承受。

　　侧向引出的线缆说明该机构需要与外部控制板或接收机连接，线缆从底座边缘顺出，走向远离主要运动区域，可降低往复动作中磨线、压线的风险。实际布线时，应在出线端保留一定弯曲半径，并在机架上设置线卡或扎带固定点；若机构安装在振动较大的模型或实验设备上，线缆根部不宜承受拉力，可在靠近底座处做松弛环，防止焊点或内部接线受反复弯折。

　　该类执行器的设计重点不在于大推力，而在于有限空间内的位置可控和安装适配。外形低矮、底座扁平，适合嵌入薄层机架；输出连接点抬高后，又能与外部摇臂、舵角、滑块或小杠杆形成清晰的传动链路。设计者在建模时需要同时考虑两条运动边界：一是内部推杆或滑块在全行程内不得与箱体、支架、线缆干涉；二是外部连杆在上下极限位置时，不能擦碰底座安装耳、紧固螺钉头或相邻设备。三维装配中应把末端连杆球头、销轴、垫圈和锁紧螺母一并建出，单独画出主体而省略连接件，往往会在样机阶段发现孔位间距不足或工具无法伸入。

　　从功能特性上看，直线伺服方案适合需要“到位保持”的动作，例如小门体启闭、轻载拨杆切换、模型阻力板推拉、相机云台小范围锁止、教学演示机构的位置调节等。它的推力和行程通常受微型电机、减速比以及导向件强度限制，选型时不能只看外形尺寸，还要核对供电电压、控制信号、空载速度、堵转力和持续工作温升。若外部负载存在明显偏载，应让受力方向尽量平行于输出轴线；侧向力较大时，需要在被驱动件上增加独立导轨，由导轨承担横向约束，执行器只提供推拉力，这样能显著延长齿组、丝杠或滑块寿命。

　　结构建模过程中，底座孔距、支架孔位高度、输出轴中心线高度和线缆出口方向是四个需要优先冻结的尺寸。底座孔距决定整机互换性，支架孔位影响连杆力臂，输出轴高度决定与外部滑块的对中质量，线缆出口则关系到走线空间。箱体侧壁与圆柱动力段之间的过渡应保留足够壁厚，既不能为追求轻量化而削薄到螺钉柱失效，也不宜把外壳做得过厚而浪费微型设备宝贵的安装空间。安装耳处的通孔周围应设计局部加厚或凸台，使螺钉预紧力不会把薄板压变形；若采用沉头螺钉，沉孔深度需与所选螺钉头匹配，避免螺钉头凸出影响底面贴合。

　　在装配验证时，可先在软件中做全行程运动包络检查，让输出件从缩回极限运动到伸出极限，同时驱动外部连杆经过完整角度范围。对支架上的多个铰接孔，应分别评估最短和最长连杆组合，确认没有死点、反折或超过舵机控制范围的情况。底座下方还要预留螺母、垫片和扳手空间；若设备安装在封闭壳体内，应保证维修时能够松开固定螺钉并拔出线缆插件。通过这些细节处理，该微型伺服机构才能在小空间内承担稳定、可重复的直线推拉动作。
