1kg量程平行梁式称重测力传感结构

　　这款1kg量程的平行梁式称重测力结构，是小型称重与微力检测场景里的核心受力转换元件，日常在小型桌面电子秤、微型推力测试台、小型物料分装工位的称重模块里都能见到这类结构的身影。从实际工程应用来看，这类小量程传感结构最核心的要求是受力线性度稳定，安装后不会因为固定应力产生零点漂移，因此在结构设计阶段就需要把安装边界的应力隔离作为核心考量。

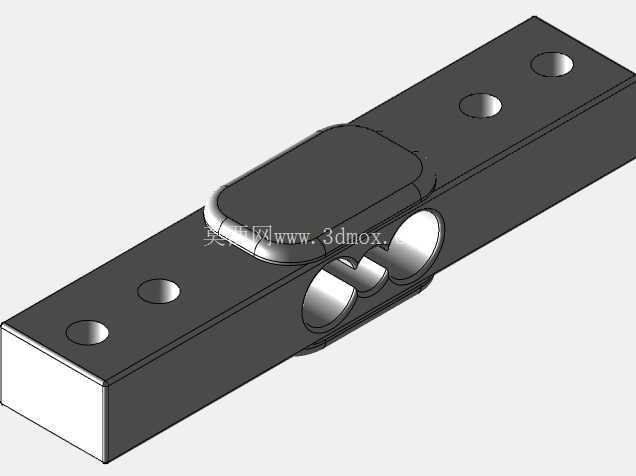

　　整个主体采用一体化平行梁弹性体结构，长条状的主体两端预留了对称的安装固定孔位，安装时只需通过对应规格的紧固件将两端固定在安装基座上，中间受力区域的载荷就能通过平行梁的微形变传递到应变区，不会因为两端的锁紧应力干扰中间应变区的形变输出。中间的应变贴片区域做了局部的凸起防护结构，既可以给后续粘贴应变片、布设信号引线预留足够的操作空间，也能避免安装或者搬运过程中硬物磕碰损伤应变片粘贴面，影响检测精度。梁体中间开设的对称异形卸荷孔，是这类小量程传感器的核心设计细节，通过孔位的形状、尺寸优化，可以精准控制弹性梁的受力形变区间，让1kg满量程载荷下的形变量控制在应变片的最佳检测区间内，同时过滤掉非受力方向的侧向载荷干扰，避免侧向力带来的检测误差。

　　从安装边界来看，整体长条式的结构不需要额外的复杂安装支架，两端的安装孔位间距经过匹配设计，既可以直接固定在小型电子秤的秤盘支架下方作为称重核心，也可以搭配简易的固定座作为微型推力测试的受力支架，配合HX711这类信号采集模块与微控制器，就能快速搭建出一套完整的微力检测或者称重采集系统，非常适合小型实验装置、桌面级小型设备的测力、称重需求。在结构建模过程中，弹性梁的厚度、卸荷孔的圆弧过渡尺寸都经过了受力仿真验证，所有的转角位置都做了圆角过渡处理，避免应力集中导致的弹性体疲劳损坏，保证长期受载下的结构稳定性。两端的固定孔采用沉孔设计，紧固件锁紧后头部不会突出梁体表面，不会干涉上方秤盘或者受力附件的安装，整体结构紧凑，不需要占用过多的安装空间，在小型化设备里的适配性很强。

　　实际选型使用时，这类小量程平行梁结构不需要额外的过载保护结构，自身的弹性形变限位就能在一定程度上承受短时的偏载冲击，只要安装时保证两端固定面的平面度公差在合理范围内，就能获得稳定的检测输出。和大量程的称重结构相比，这类小量程结构的应变区壁厚更薄，因此在装配过程中要注意避免过度敲击应变区位置，防止弹性体产生不可逆的塑性形变，影响检测精度。整体结构没有多余的复杂零件，一体化的加工方式也降低了批量生产的加工难度，只需要在加工完成后对应变区做表面打磨处理，就可以进入后续的应变片粘贴、校准工序，是小型称重测力场景里性价比很高的结构方案。
