方形绿色按压式M10螺纹自锁按钮开关

　　在工业控制柜体、小型测试治具、桌面电子装置以及教学实训台的面板布局里，这类带外螺纹安装柱的方形按压按钮是很常见的人机交互元件。它不需要复杂的法兰支架，也不依赖卡扣式面板开孔，只要在钣金、亚克力或者绝缘板上开出对应直径的圆孔，把带螺纹的柱体穿过孔位，再从背面旋紧锁紧螺母，就能把开关主体固定在操作面上。现场装配时，这种结构对面板厚度的容忍度比较高，薄至1毫米左右的绝缘片、厚到数毫米的金属板都可以通过螺母调节压紧量，后期维护拆换也不用撬动周边面板，对小批量设备的组装和售后检修都比较友好。

　　从实际用途看，它承担的是低电压控制回路里的通断触发任务，常见于电源使能、信号切换、模式选择、测试点触发等场景。按钮顶部采用醒目的绿色方形键帽，一方面在密集排布的控制面板上更容易被操作者识别，另一方面方形接触面比小圆点按键更贴合指尖，按压时受力均匀，不会因为偏按出现卡滞。键帽下方的黑色基座承担导向和限位作用，内部动触点在按程中完成闭合或断开，尾部插针则用于焊接导线或者压接接插件，能够直接接入PCB板，也可以通过引线连到端子排。做治具设计时，很多工程师会把它布置在人手自然停靠的位置，配合指示灯或者标签框，让操作人员不用低头寻找就能完成触发。

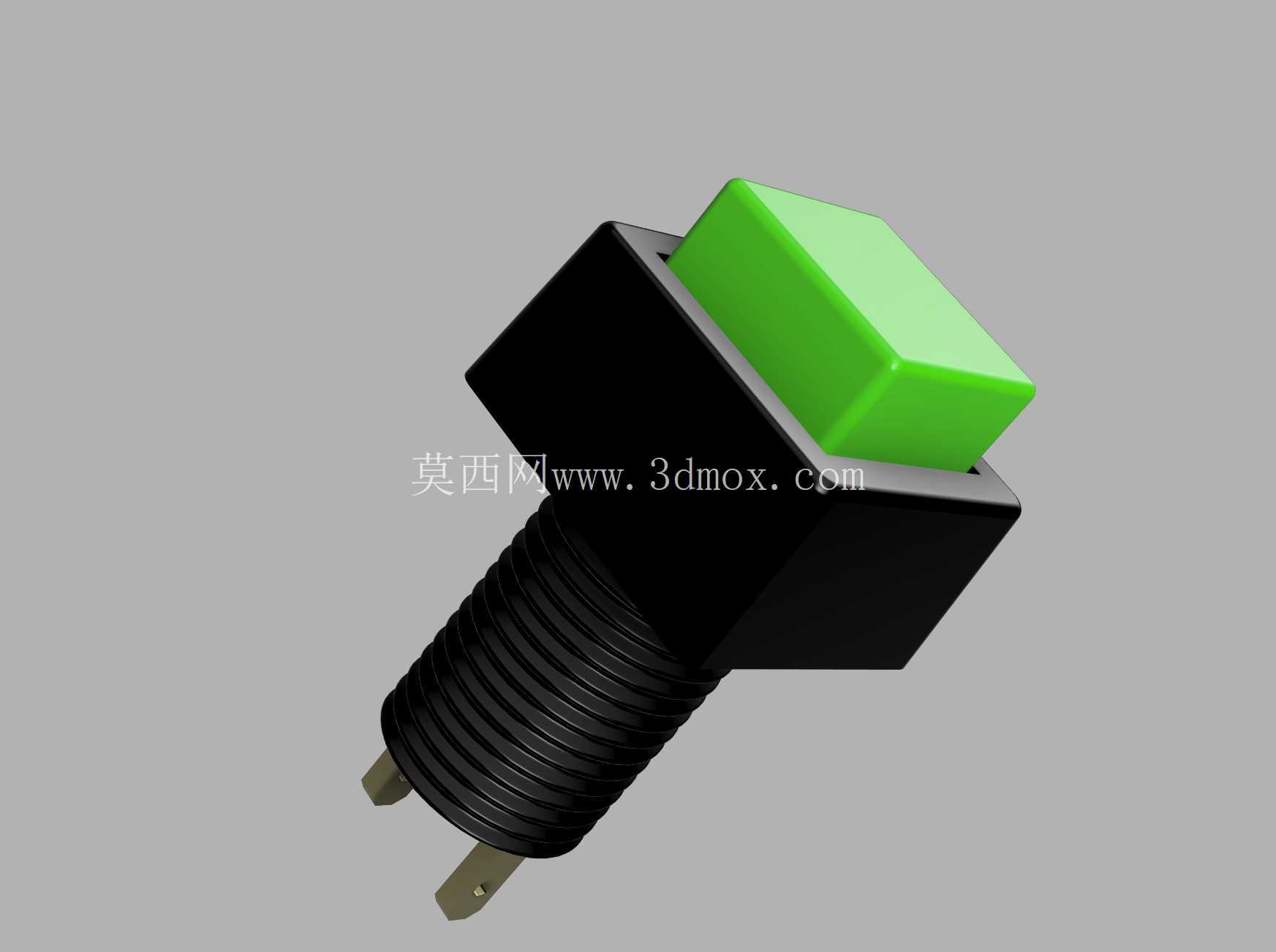

　　建模时需要重点还原几个决定装配关系的部位。首先是M10规格的螺纹安装柱，螺纹段的外径、牙距和长度要与标准螺母匹配，柱体末端伸出的两根导电插针要保持正确间距，插针截面和伸出长度关系到PCB焊接孔位设计；如果模型只用于外观干涉检查，可以把螺纹简化为圆柱纹理，但在出工程图或者做面板开孔校核时，必须保留螺纹大径、小径以及六角锁紧螺母的包容空间。其次是中部方形基座，它在安装后贴靠面板正面，既起到轴向定位作用，也限制按钮整体转动，因此基座边长、倒角和背面贴合面要表达清楚，避免面板布局时与相邻元件发生边角干涉。顶部绿色按键的行程间隙同样不能忽略，键帽与黑色导向框之间要保留均匀的活动缝隙，模型里若把两者做成完全贴合，后续做运动模拟或者3D打印样件时就会出现按键无法下压的问题。

　　外形边界上，这类按钮的正面操作区呈方形，视觉占用面积比同规格圆形按钮更大，排布时不能只按螺纹孔中心距计算，还要考虑方形基座的对角尺寸。安装孔后方需要预留螺纹柱、螺母和插针的深度空间，若背后紧贴PCB，要核对插针顶端与板面孔位的重合度，并在焊接面预留焊盘和走线区域。导线从尾部引出时，还要给线束弯折留下半径，防止柜门关闭或者外壳合装时压到引线。对于需要频繁操作的设备，面板外侧可增加防误触凸台，或者把绿色按键嵌入略微下沉的区域；对于防尘要求较高的场合，则可在键帽外围增加硅胶护套，但护套会改变按压力感和外形高度，选型与建模时应同步校核。

　　从结构设计思路看，该元件把人机接触区、面板固定区和电气连接区沿同一轴线串联起来：前端方形键帽负责操作识别，中部黑色本体负责导向与密封过渡，后段螺纹柱负责机械固定，末端插针负责电气连接。这种布局使面板正面只露出简洁的按键，背面集中完成锁紧和接线，设备外观更规整，内部走线也更清晰。进行三维布置时，可以先以安装孔中心建立基准轴，再分别建立面板正面、背面和PCB贴合面三个参考面，这样调整板厚或更换安装方式时，按钮位置、螺母压紧行程和插针焊接长度都能快速联动检查。对于多按钮并排的控制台，还应统一按键顶面高度和相邻间距，使操作面整齐，并保证手指按压时不会误触相邻开关。

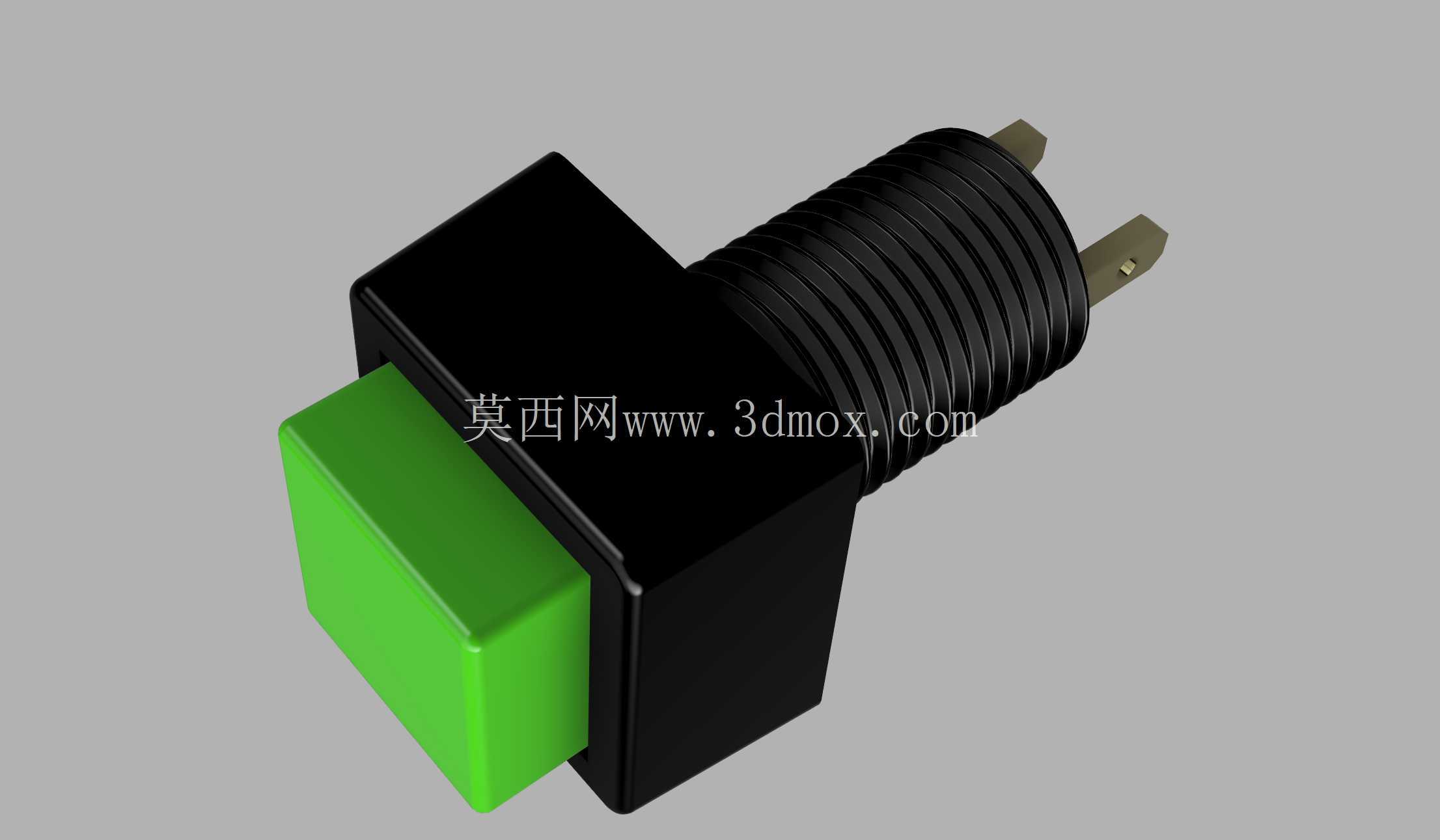

　　在模型细节表达上，黑色本体的棱角、键帽与基座之间的分模线、螺纹柱上的环形牙纹以及尾部扁平插针都应保留，这些特征不仅影响渲染真实感，也会直接反映到干涉检查和装配工艺中。螺纹柱与方形本体交接处通常有过渡圆角，用于减少塑料件成型时的应力集中；插针根部则有塑封定位结构，保证引脚在焊接受力时不松动。把这些结构如实建出，能够帮助结构工程师在面板开模、PCB叠层和线束固定之间做出更稳妥的取舍，也让电子装配人员在投产前看清按钮的实际安装方向和操作空间。
