加长型M5T型槽锁紧螺母结构

　　在机床工作台、铝型材框架、焊接工装夹具以及自动化装配工位的搭建过程中，T型槽内的可滑移锁紧件一直是装夹系统里最容易被忽视却直接决定装夹可靠性的环节。常规短款T型螺母在承受侧向夹紧力时，与槽腔的接触长度有限，当压紧螺栓施加较大预紧力矩后，螺母本体容易在槽内出现偏摆，局部应力集中在槽口棱边，长期反复装夹后既会拉伤工作台T型槽的内壁，也可能出现螺母跟转、锁紧失效的问题。这款加长版M5规格T型槽螺母，正是针对大夹紧力、长接触支撑的使用需求做的结构优化。

　　从实际装配场景来看，这类螺母最常配合铣床、钻床工作台的标准T型槽使用，也大量出现在工业铝型材搭建的检测机架、光伏组件测试工装、3D打印设备外围防护架以及流水线工位挡板的固定环节。操作人员在排布装夹点位时，只需要将螺母从T型槽的端面端口滑入槽腔，或者针对封闭长槽从预设的装入口投入后平移至指定位置，再从上方向下穿过压板、夹具座的过孔拧入M5螺栓，随着螺栓旋紧，螺母的上台阶面会牢牢贴合T型槽的下部承载台阶，完成轴向锁紧。

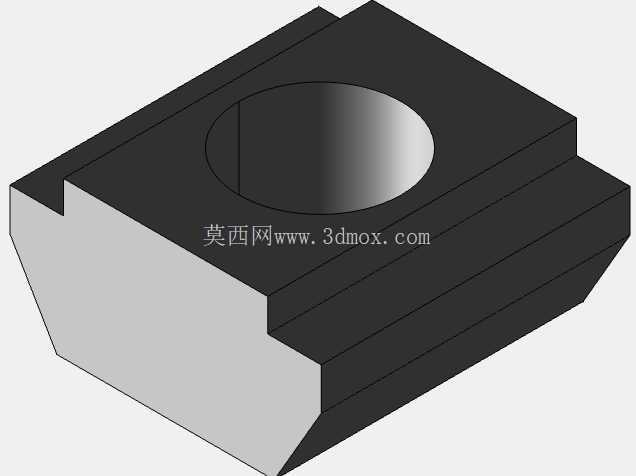

　　这款加长结构最核心的设计思路，是在不改变M5螺纹规格、不超出标准T型槽内腔轮廓边界的前提下，大幅拉长螺母沿槽道方向的本体长度。相比常规短款螺母，加长后的本体在槽腔内拥有更长的贴合支撑面：当螺栓施加拧紧力矩时，螺母上下两个与槽壁接触的受力面的接触面积同步增大，单位面积的压强大幅降低，既避免了软质铝型材槽道被压溃变形，也让钢制工作台槽口的局部磨损显著减轻。即便夹紧点受到设备运行带来的振动、切削过程的断续冲击载荷，更长的接触跨度也能约束螺母在槽内的转动自由度，彻底消除螺栓拧紧过程中螺母跟转的隐患。

　　外形轮廓上，螺母整体为适配T型槽截面的阶梯状块状结构，下部两侧的斜向让位面完全匹配T型槽的收口斜面，滑入槽道时不会出现卡滞，上部的凸缘宽度恰好卡在T型槽的上部窄槽下方，既无法从槽口向上脱出，也保证了受拉时的承载面积。本体中心加工贯通的M5内螺纹，螺纹孔轴线垂直于螺母安装基准面，保证螺栓穿入后受力方向与槽道底面垂直，不会产生额外的侧向分力。螺母的整体外轮廓棱角做了细微的倒角处理，在长槽内快速滑移调整位置时，倒角不会刮擦槽体内壁的氧化层或者机床导轨槽的磨削面，移动手感顺畅，也避免了铁屑、粉尘在棱角处堆积造成卡位。

　　从安装边界维度考量，这款螺母的下部主体宽度严格对应适配T型槽的下腔宽度，装配后螺母两侧与槽腔侧壁保留合理的滑动间隙，既不会因为间隙过大出现横向晃动，也不会因为间隙过小在槽道存在轻微加工变形时卡死。加长后的总长度方向，在多螺母并排排布的场景下优势尤为明显：当同一个压紧位需要承受偏载力矩时，长螺母沿槽道方向的两个支撑端点跨度更大，抗倾覆能力远高于短款螺母，哪怕压板的压紧点距离螺栓中心有一定距离，螺母也能将夹紧力均匀分散到槽道的长段承载面上，不会出现单点压凹槽体的情况。

　　在夹具设计选型阶段，工程师往往需要根据槽道的规格、螺栓的预紧力等级、装夹工况的振动幅度来选定槽内固件。这款M5加长T型螺母适配采用M5紧固件的轻中型装夹场景，既可以配合手柄快拆螺丝实现工装的快速换位调整，也可以配合内六角圆柱头螺栓完成刚性要求高的永久工位固定。三维建模过程中，完整还原了阶梯外轮廓、中心螺纹孔、端部倒角以及下部斜让位面的全部细节，在做整机装配干涉检查时，可以直接将螺母置入T型槽的装配空间内，模拟滑移行程、校验螺栓穿入路径，提前规避夹具设计中螺母与槽腔干涉、锁紧行程不足等常见问题，为工装结构设计、机床附件选型提供准确的三维参照。
